无胆不欢-用一支复合电子管6F3做的优质音频放大器

2023-3-8 09:26 | 原作者: 有琴来相会 | 来自: chinaviolin.net（原文）

摘要: 最近用一支收藏了几十年的三极五极复合型电子管6F3做了一部优质音频放大器，用作录音效果非常好。利用老婆买来保健治疗用而实际上并无多大作用的所谓塑料外壳做本机外壳，倒挺合适。先说说这部被废弃的“高科技产 ...

最近用一支收藏了几十年的三极五极复合型电子管6F3做了一部优质音频放大器，用作录音效果非常好。
利用老婆买来保健治疗用而实际上并无多大作用的所谓[场效应仪]塑料外壳做本机外壳，倒挺合适。
先说说这部被废弃的“高科技产品”：本着能利用的就保留，无用的就拆除原则，把它“大卸八块”，看看这葫芦里究竟卖的是什么药。经解拆，发现里面主要是一个电源变压器，有两组多抽头引出，电压分别为十多伏至四十多伏不等。由一个机械式定时器和三琴键按钮开关控制成强、中、弱三档输出，通过一大堆导线及电极连接到身体上某些“穴位”，如接到特配的装有按摩磁铁的拖鞋上，或接到特制的两个袖套上进行理疗。其原理就是很普通的“电场疗法”，美其名曰“场效应治疗仪”。除了这些，并没有其他任何一个电子元件！这令我大失所望！这样一件东东竟然还有专利号保护（请仔细看照片）。
当然我看中的是它的工程塑料外壳，还算漂亮结实，大小也能容下我这部单管机。另外可以回用的就是那组琴键开关，正好可以被用作控制本机高低压，分别开关，这样我就不需要增设电子管高压延时接通电路了。
定时器拆掉不用，面板留了下个发圆孔，就不做掩盖，好让里面那个会发热的“大绿袍”降压电阻散热！
另外在面板上装上音量电位器、输入插座，以及高压接通指示灯。。。
总体经过精心布局，发现还有哪只电源整流滤波电抗器装不进去，只好和电子管装机壳上面了——因为里面元件虽然不多，可是我把电源变压器分成两个提供：一个提供高压，一个专供电子管灯丝。为较彻底消除市电波纹干扰采用经整流后的6.3伏直流供电外加电抗器滤波，所以占空不小，整机非常紧凑。最终成品样子如图所示：

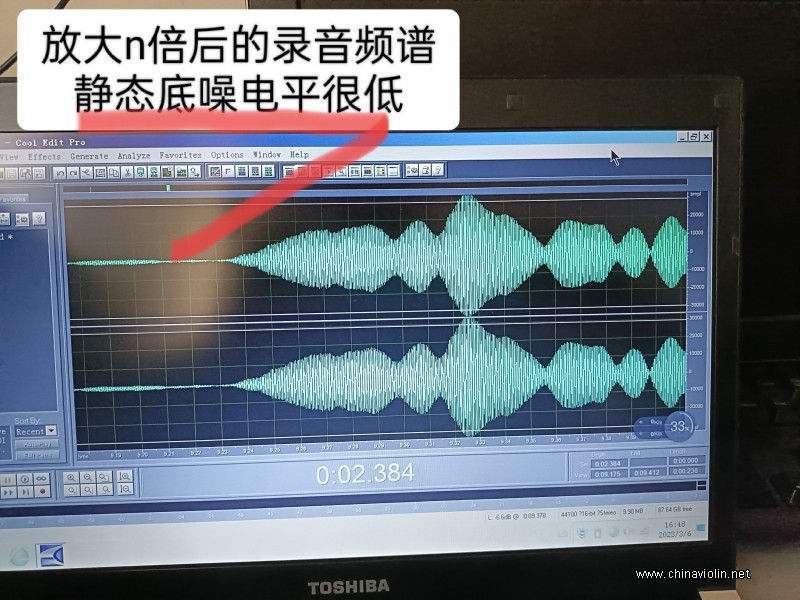

看过我的大作后最后就听听视频里的录音效果吧！
我这叫“无胆不欢”呀，网上发烧友这样说。

[media]https://v.youku.com/v_show/id_XNTk0NjUyMzY4MA==.html[/media]
https://v.youku.com/v_show/id_XN ... e=126&playMode=pugv
