家用落地电风扇马达改极提速做成的砂轮机

有琴来相会

捣鼓废弃闲置的小家电有乐趣，更有成就感，它实现了我酝酿多年、一直想自己动手验证这套单相异步电动机改极增速原理是否可行的心愿，虽然花了不少精力。早些年虽然也做过简单的庶极变换把普通四极电动机改为两极机的实验，但原理和方法不同，启动性能和负载能力太差而最终舍弃。现在这个才是真正实用的方法实践出真知。
改造的理论太专业，涉及电机学、正弦波绕组理论及电机工艺学等等，感兴趣者估计甚少，这里不作详述。
但做出来的成品却很实用。对于这里的小提琴制作工匠们来说可能会派上用场——修磨利器，转速足够，运转平稳，功率适中（约30多瓦），不会伤手（市售角磨机噪声大、有时不够这个好用）

https://v.youku.com/v_show/id_XNTg2OTYyMzgyOA==.html

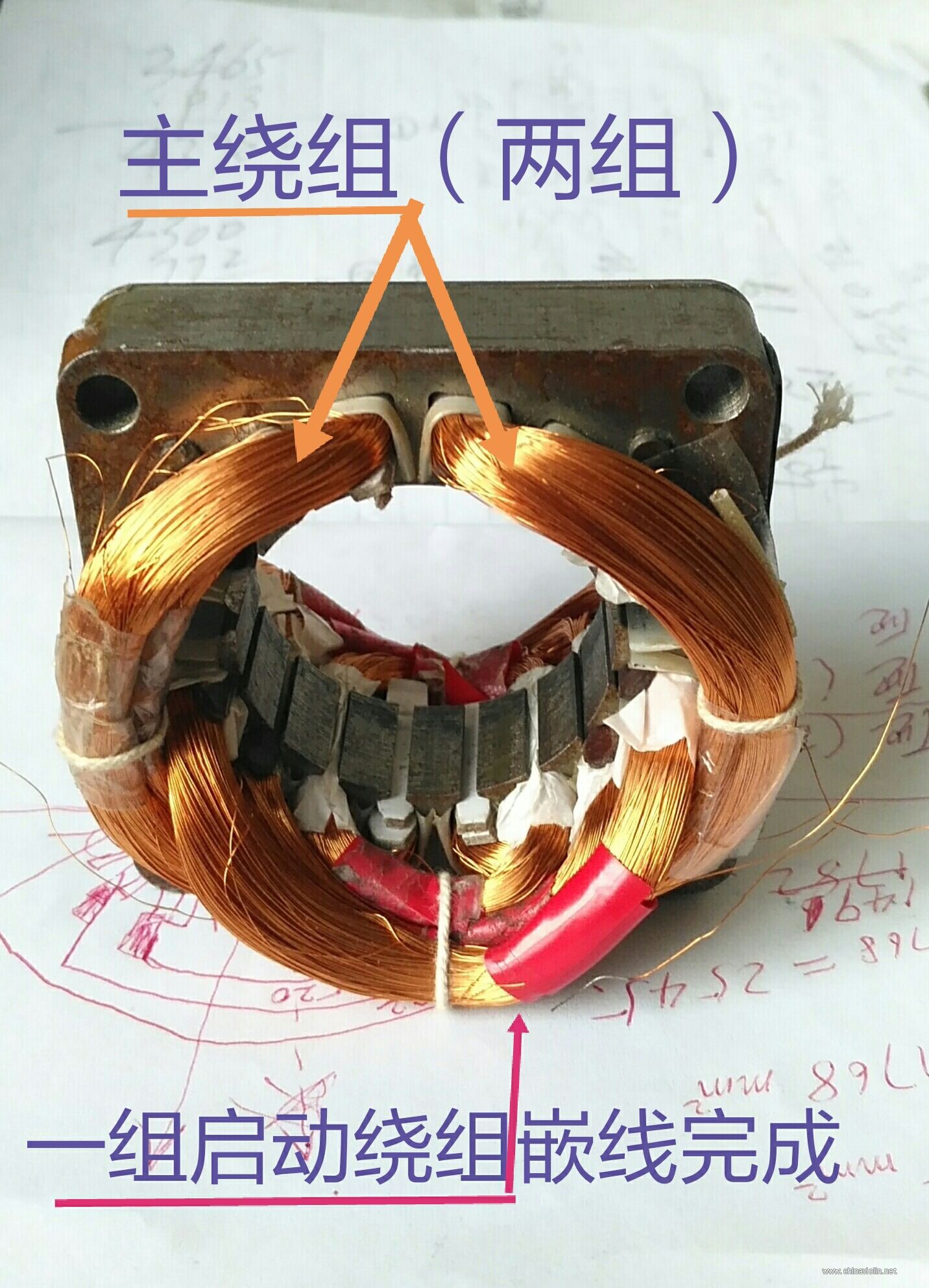

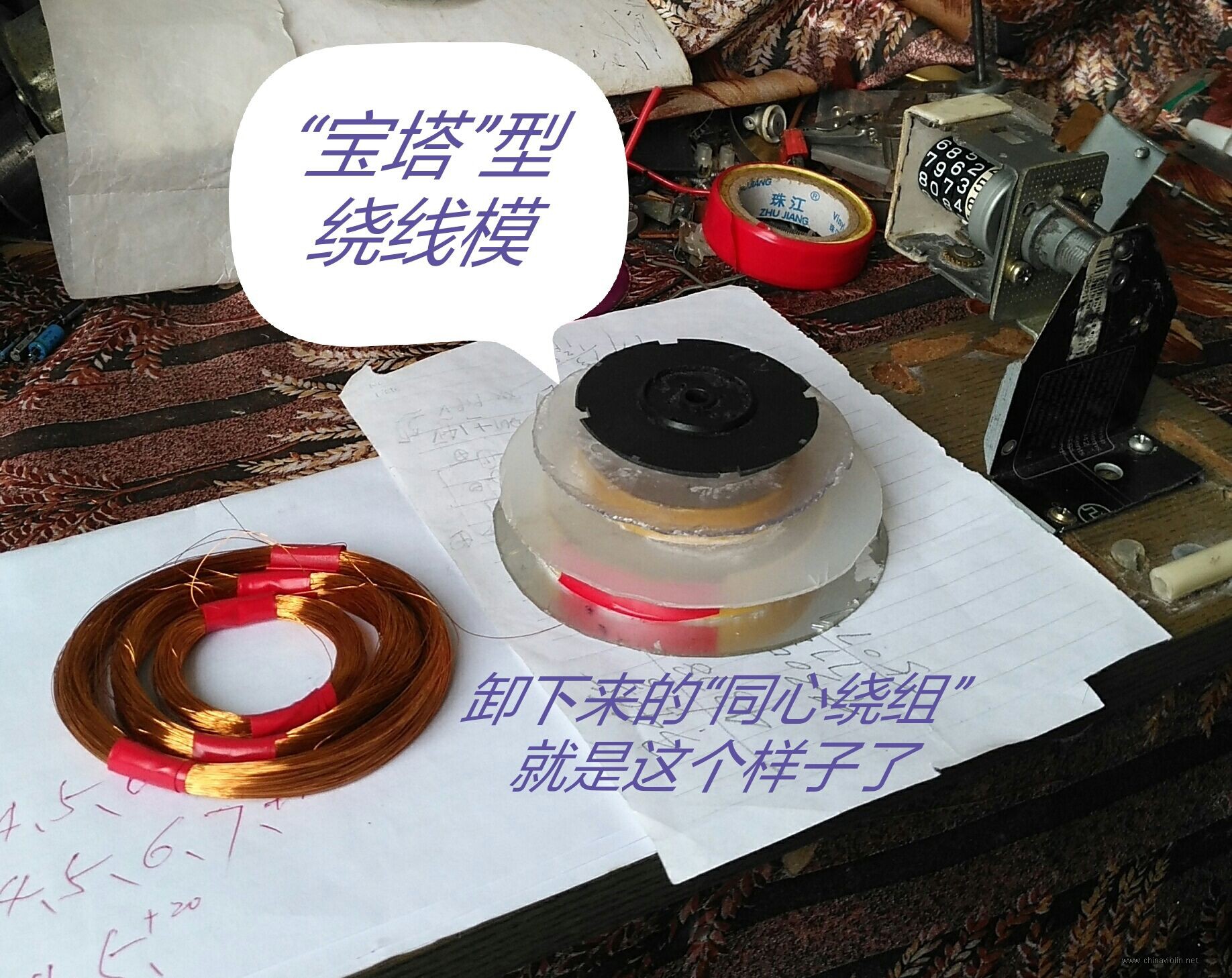

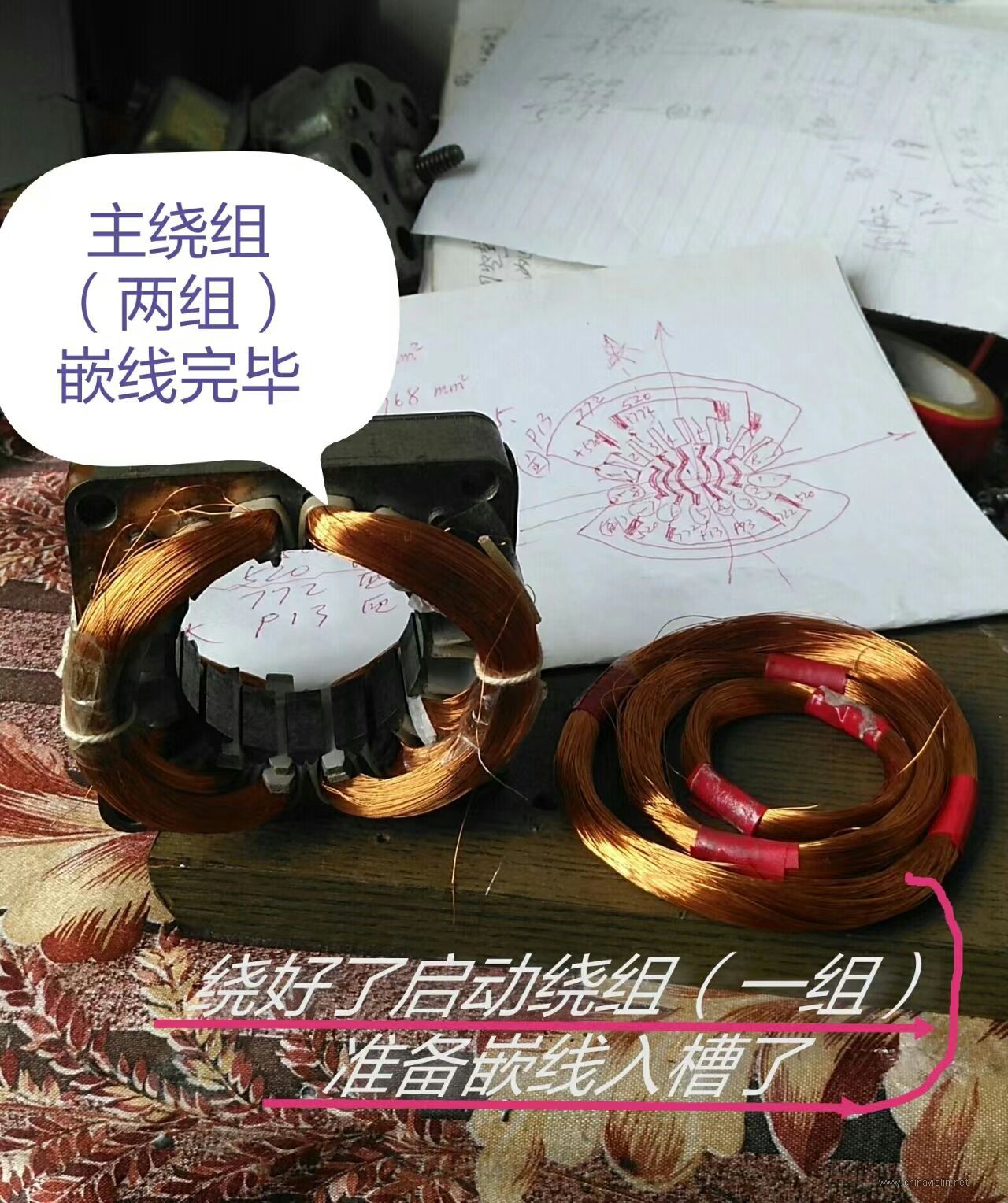

下面系几张绕线、嵌线工艺实拍照片（改造的具体参数暂时保密，有意者可免费提供）
附加说明一下：一般大多数家用电风扇均为四极电动机驱动，最高转速为1450转/分钟，不能直接驱动砂轮进行磨削作业；只有少数工厂用到两极电动机作为强力通风或纳凉用——这也是我下决心要实施改造的初衷。

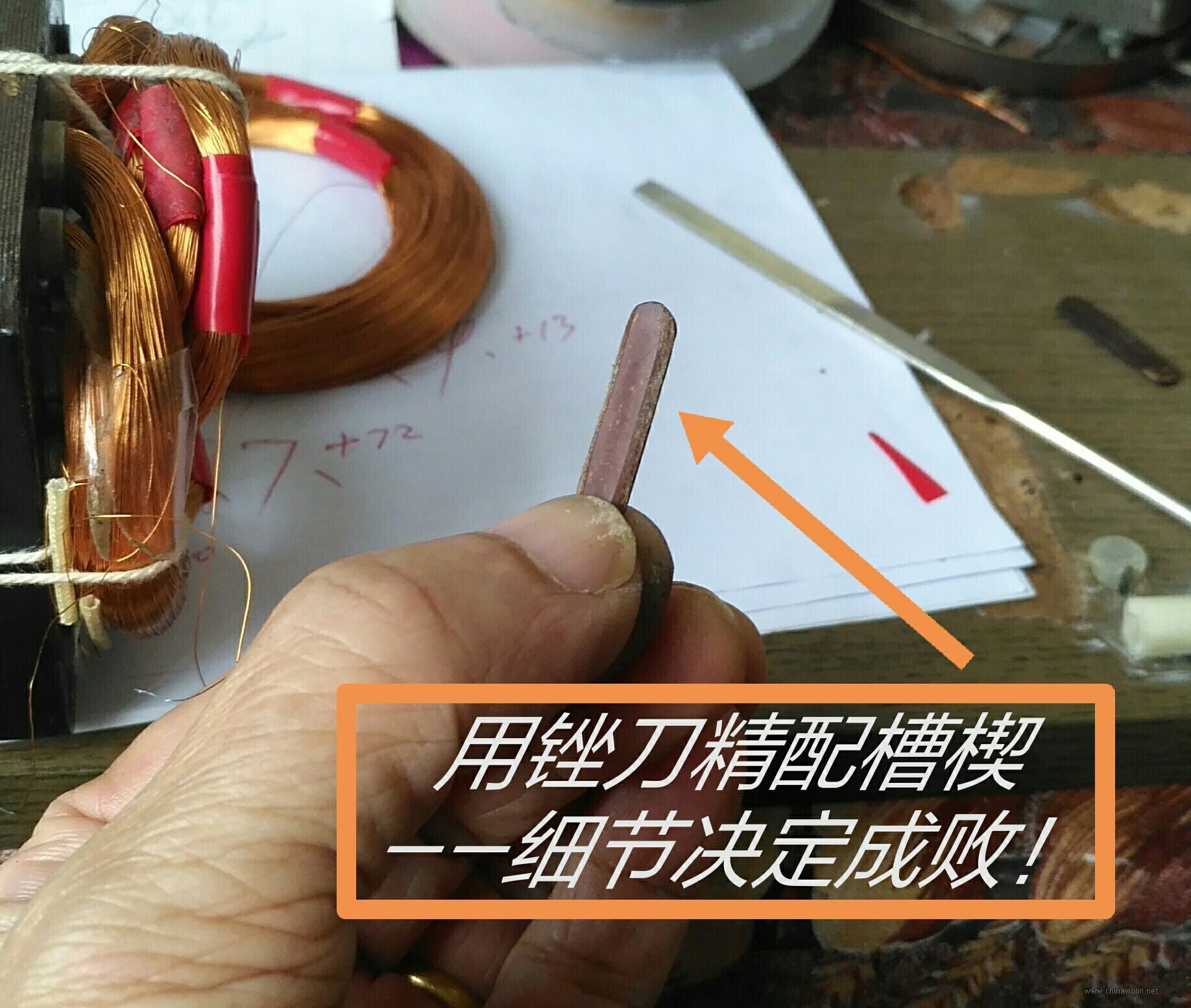

除了注意绝缘工艺，十六槽的槽楔还需精心修配然后插入，马虎不得

太极神人

世鉴兄的绕线机可是个宝贝啊。我年轻时玩无线电收扩机时，在自己绕电源变压器和音频变压器时多么希望能有这样一台绕线机啊！可是那时好不容易攒起的零用钱，哪里买得起？只好用手摇钻代替。幸好最后还是成功完成了。

tjtgcbg

实际上用直流电机要省事得多。

有琴来相会

太极神人 发表于 2022-5-12 07:10
世鉴兄的绕线机可是个宝贝啊。我年轻时玩无线电收扩机时，在自己绕电源变压器和音频变压器时多么希望能有这 ...

“欲善其功，先必利其器”
昨天发的此贴（与小提琴无关），竟然令[有琴来相会]名字变红，“头衔”又升了一级，以后在这里吹水的权限也得到某些提升，哈哈！神人兄的回复也让我想起自己与电子、机械方面的结缘经历：念小学开始，组装了第一部不用电的[矿石收音机]，当然是非常简陋的一种，中学开始迷上晶体管收音机，上山下乡回城后迷上了电子管收音机和音频放大器（胆机），后来好不容易进了工厂，适逢毛爷爷一句最高指示——“要走上海机床厂从工人中培养技术人员的道路”（大意，俗称“7.21指示），有幸被推荐上了”7.21工大“读了两年书，专业也是电机制造！捧着一套哈尔滨大电机研究所出版的非正式教材和清华大学章铭涛教授写的深奥的《电机学》拼命啃呀啃，毕业后从事电机设计与制造（主打水轮发电机和大功率电动机），渡过了一生黄金期，到了上世纪九十年代，那时全国有一股”公司热“，不安分了，跳槽到市节能中心下面一个小公司混，曾从事当地一些工厂企业的节能检测及节能改造项目。。。现在退休多年，不再劳神出大力了，有空就拉拉心爱的小提琴过好晚年算了。

有琴来相会

tjtgcbg 发表于 2022-5-12 08:33
实际上用直流电机要省事得多。

谢谢您的见解。现今广泛使用的电动工具当然以串激式交、直流马达为主，它主要优点系启动力矩和转速可以很大，缺点是有电刷、噪声大、易出故障、寿命短——所以造就了满大街都可以找到的电动工具维修店铺，养活了不少人。而交流异步电动机恰恰相反，故很多地方仍常常用到，民用电风扇、空调机、鼓风机、抽油烟机、电唱机等等，皆因为它运转噪声较小，转速稳定。。。
现今电网所发出的电力，约有65%消耗在低功率因数的异步电动机上（工厂的三相动力为主），它有着其它电机不可代替的作用，当然，交流电机理论的鼻祖是当今俄罗斯等西方科学家所创，一直沿用至今，是一门没有更多突破的老行业了（无刷电机例外，它的发明人是中国的一位囚犯，记得他姓李，因遇到一位有眼光的监狱管理干部看到此人狱中研发该项目的前景，从而免去了这位囚犯的死刑！（媒体右关于此事的报道。现在广泛用于电动自行车或汽车）。科技知识救了他一命，也造福了社会！令我这个从事电机设计制造专业工作的人汗颜呀！

太极神人

有琴来相会 发表于 2022-5-12 12:40
谢谢您的见解。现今广泛使用的电动工具当然以串激式交、直流马达为主，它主要优点系启动力矩和转速可以很 ...

前两天刚好看到过关于这位李姓囚犯发明电机的视频，真是一位能人。好像是北大毕业生。

太极神人

有琴来相会 发表于 2022-5-12 11:47
“欲善其功，先必利其器”
昨天发的此贴（与小提琴无关），竟然令[有琴来相会]名字变红，“头衔”又升了 ...

我也是从矿石机开始起步的，但仅玩到电子管收扩机就插队去了。
