自制万向托盘

挂剑空垄

看了刘兆军老师的帖子，有一个万向的操作托盘，https://www.chinaviolin.net/forum.php?mod=viewthread&tid=56341

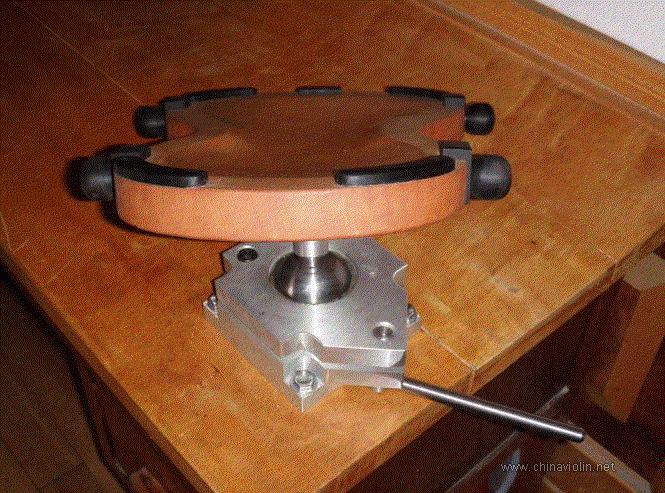

感觉使用应该非常方便，是下图这样的。




我现在也开始做着玩，自己做了一个普通的托盘，用夹子夹在桌子上，基本能用吧，但是要频繁调整方向，夹子有时候也夹不紧，于是想做一个类似的万向托盘。


在万能的某宝上搜了好久类似的东西，根本找不到能用的。偶然发现了这个神奇的物件。

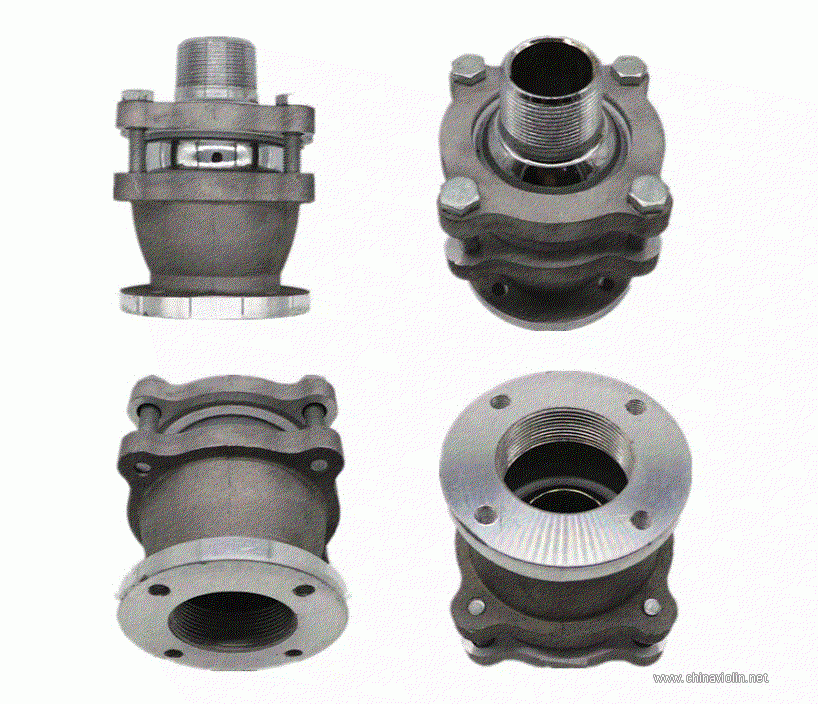

这个是洒水车的万向喷头，方便洒水工人在操作的时候调整喷射方向。于是咨询了卖家一些问题，主要是材质、能不能锁死等问题。感觉差不多能用上，于是买了一个，还送了一个连接头

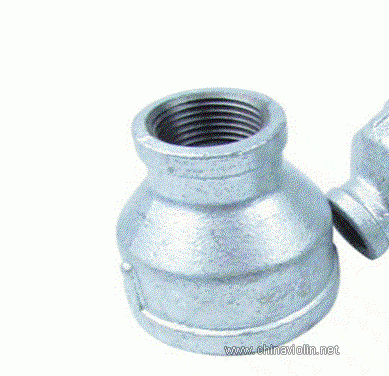

连接头小头是装在出水口上的，大头焊接到一块铁板上，再把铁板固定到托板上。

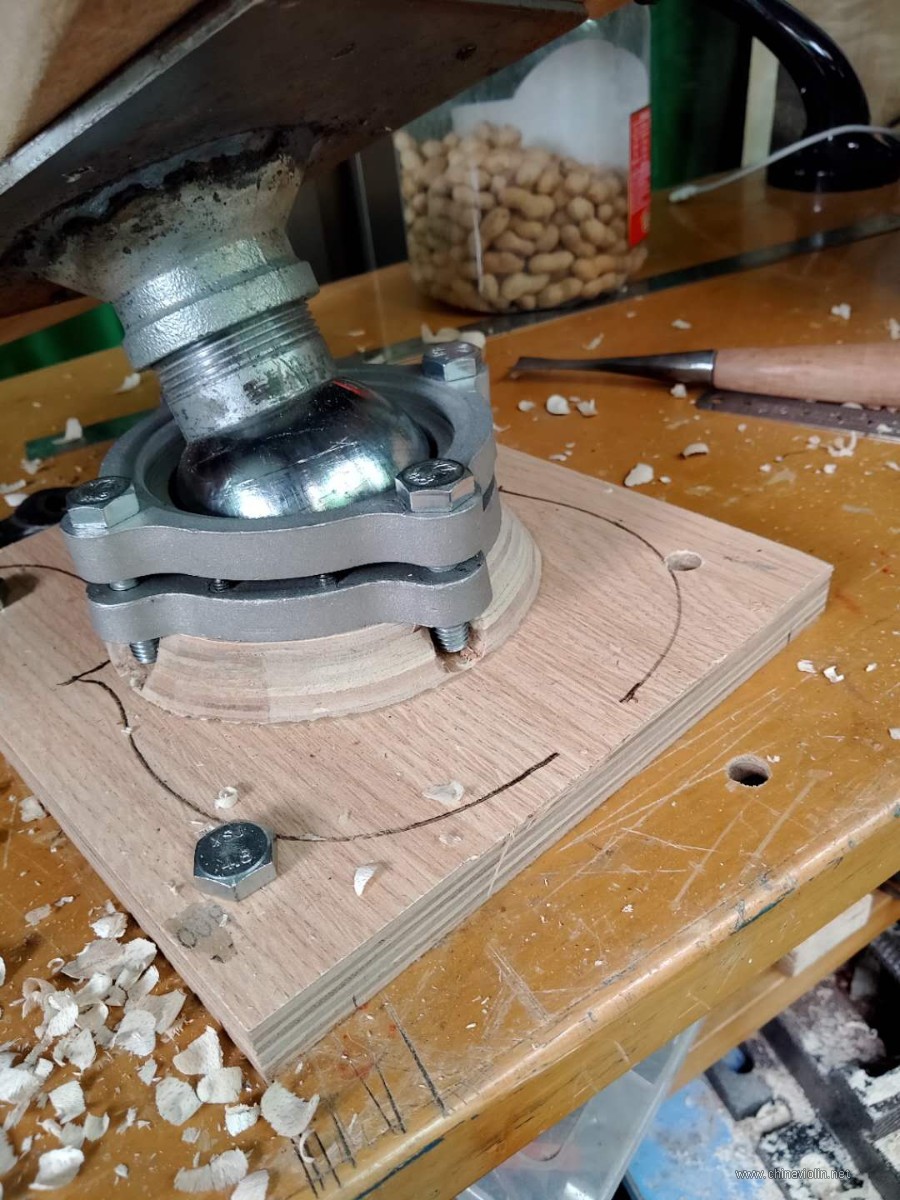

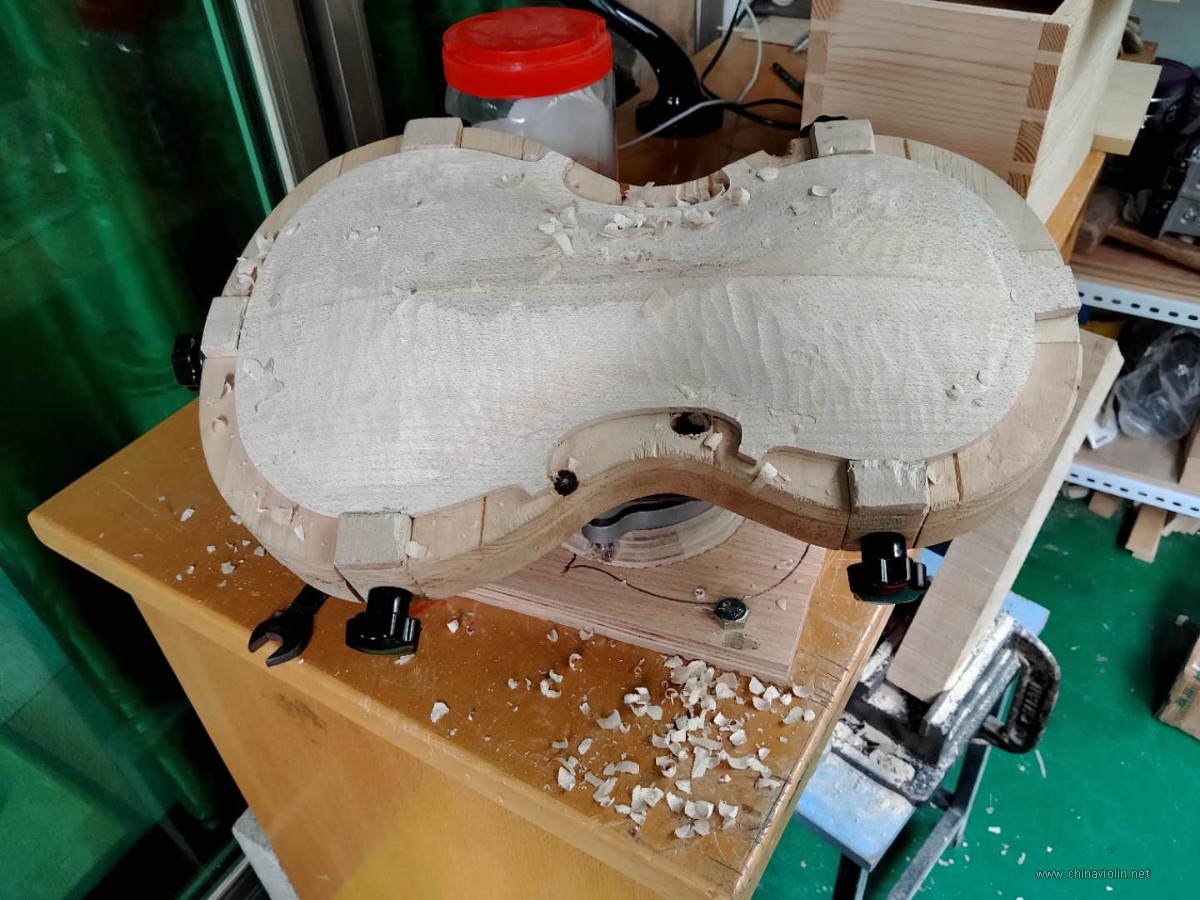

最终做出来的东西是这样的，大家请看：

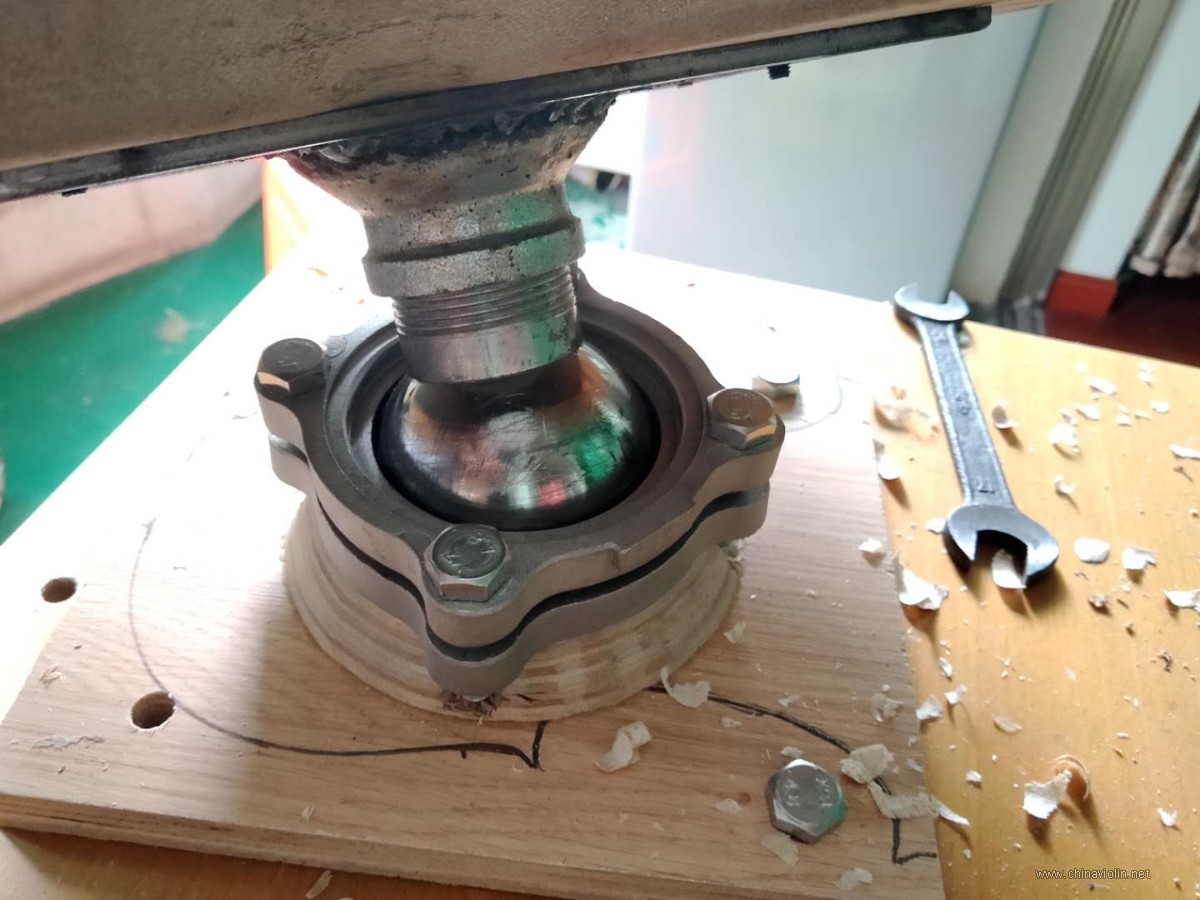

洒水车万向头的底部被我锯掉了，然后用8个M6螺杆固定在多层板上，多层板固定在桌子上。万向头里面原来有橡胶圈，用来密封的，拆掉不用了。上面铁板通过8个M6螺杆固定到托盘上。总体感觉挺结实的，使用起来很方便，一是各个部位的连接很可靠，不存在晃动的情况，二是托盘的姿态调整很方便，能自由转动，能调整角度。存在的不足是紧固螺丝调整有点麻烦，得用扳手，没有刘老师那个调整方便。总体花费：万向头加大小头共75元，铁板20元，焊接10元，螺丝5元，共110元。

太极神人

聪明而又能干。赞！

挂剑空垄

太极神人 发表于 2020-5-17 23:46
聪明而又能干。赞！

哈哈，瞎折腾的

春华之语

楼主真能干，这么好的点子很实用

老人与海

请教，托盘是否必需？

挂剑空垄

老人与海 发表于 2020-6-8 00:07
请教，托盘是否必需？

请教谈不上，我是纯爱好随便玩玩的。感觉有个托盘能把面板和背板固定好还是比较方便，我以前一般用F夹把板夹在桌子上，要经常换位置，比较麻烦，而且曲面不好夹。
