春节躲在家里改造一把手工琴的经过

ba5rw

这把手工琴是独板琴，花纹我很喜欢，自己做的虫胶漆。不过，音质实在不敢恭维，低音振动肩膀，嗡嗡蜂鸣，发不出低音。

早就想拆了，但是因为有定位销，一直不敢动手。
春节响应号召躲在家里，闲的发慌，斗胆拆琴，结果发现：

面板、低音梁和背板都存在明显的工艺缺陷，看过去显然是一把粗制滥造的琴。也可能是我当时要求师傅面板和背板尽量不要弄薄，要留有余量，说要自己定音修板后二次合琴，师傅不高兴就随便做了！也只能原谅师傅。

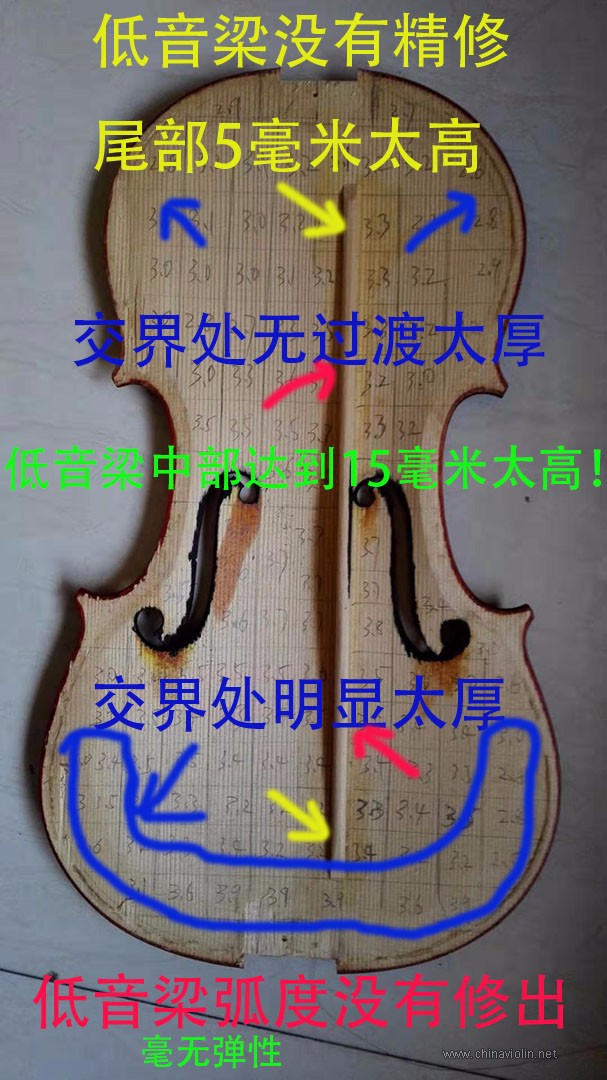

图上可以看出：
1、面板  面板凹陷和边缘存在明显的机加工后没有修削的过渡带，该处无法测量，手指摸过去就存在极厚的起伏的脊梁地带，估计厚度在5毫米以上，因为测厚仪很难测量这样起伏的地带，就没有记录数据。
2、低音梁 和以前修改过的几把琴一样，这一类白胚琴基本上低音梁都没有精修，也可能师傅认为修了也是白修，对于没有识别音色基础的师傅实在也听不出好与坏，能免的工序或效果不明显的工序就免掉，而且我认为这样的师傅也许只按照装配程序去做，并无精力和兴趣去修整低音梁的工艺，或者是接到万元一把的琴才有兴趣去调整。

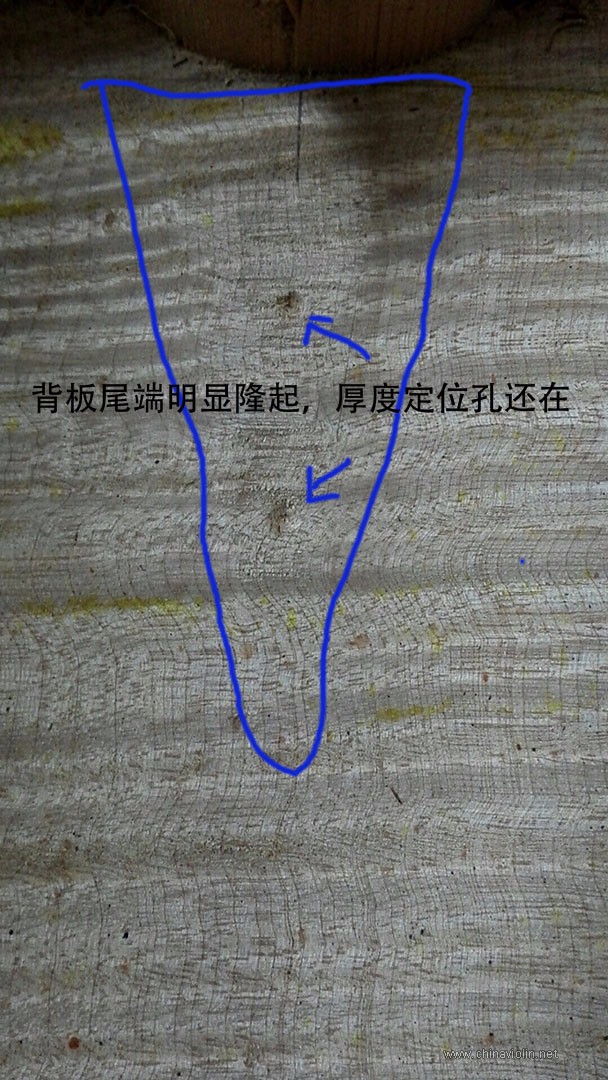

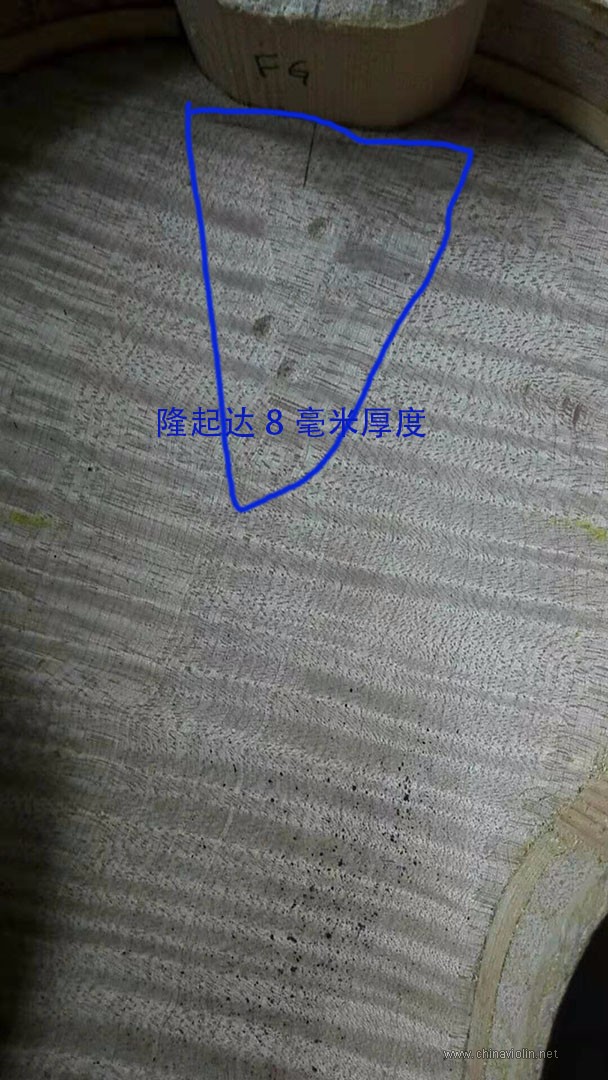

3、背板 有点离谱，上下木或叫首尾木背板三角地带是隆起来的，也许是刨刀不好走？还是这样琴比较牢固？实在想不出理由。但是可以看到很深的厚度定位孔还在，显然是酒后合琴，也不管细节了？

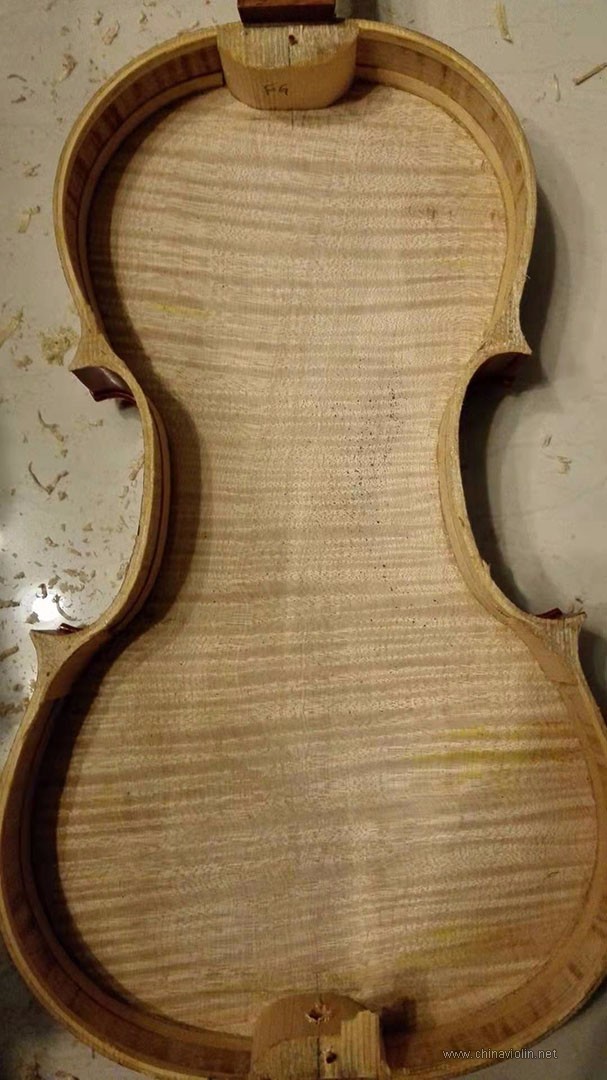

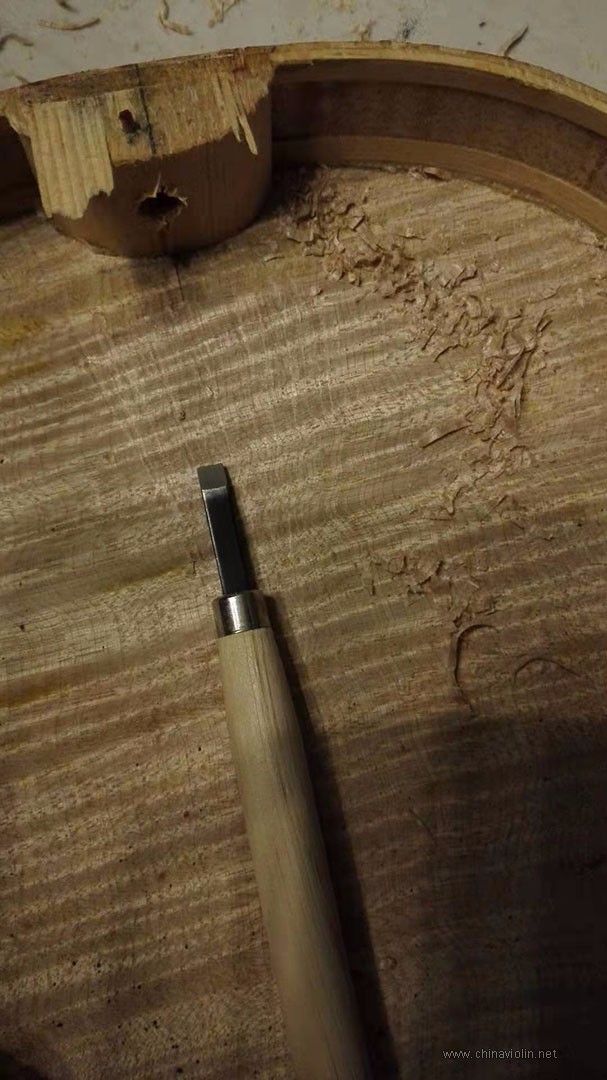

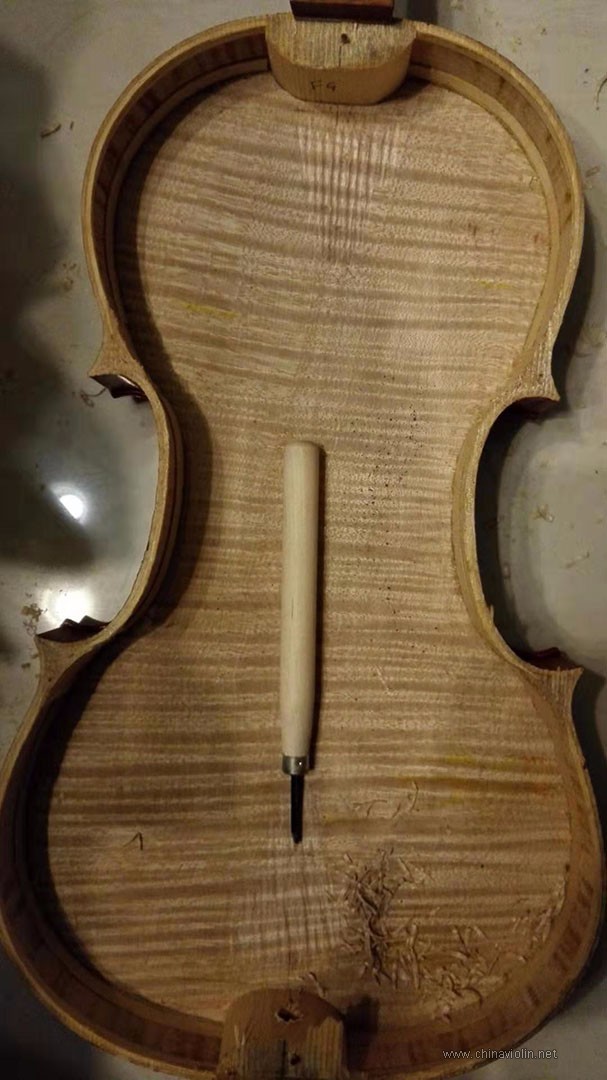

然后，我没有拇指刨刀，也不会木工，相处一个简便的办法，那就是用雕刻刀代替刨刀，先把需要刨掉的部分用圆弧形的刻刀挖出槽，再用平铲雕刻刀铲平，最后用砂纸打磨测厚。以下图片顺序：挖槽、铲平、打磨好。

厚度其实我心里也没底。只能根据材料的软硬度和对低音音色的倾向估计厚度。这把琴希望低音硬朗一些，低音梁与上下木之间的面板厚度控制在3毫米左右，原先是3.9毫米，显然太厚。然后低音梁末端一段削掉一半，拉出弧形，尾部高度控制在2.5毫米左右，原先是5毫米高，有点过分了。这样处理后面板明显的具有弹性，原先更像乌龟壳，完全没有弹性坚硬无比。低音梁两侧也打磨一遍，中间部分原先高度15毫米降到13毫米，原先质量太大出现强烈振动现象。

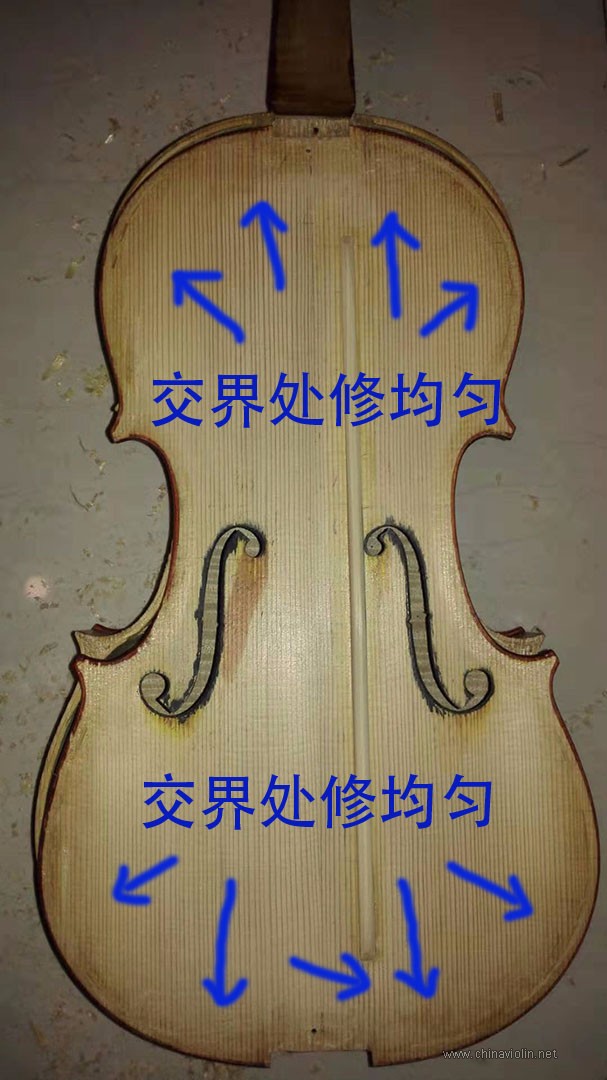

下图为修好的面板。

连夜熬胶合琴粘指板，今天早上就试音，感觉不错，先前不着调的音质基本上没有了，至少是一把正常音色的小提琴。经过一番冒险，终于又有了一把自己喜欢的琴了，根据经验，这把琴要经过半个月的稳定，但是我相信不会有太差的表现。现在低音谈不上浑厚有力，但是至少是一把拿的出手的音质，高音部分正常，四弦均衡也达到要求，音色特点是尾声有一点点的罐头音，但是正是我渴望得到的，这样的音色在一定的环境中，比如大厅拉天空之城之类的乐曲有其优势。

有人说不好的琴怎么样都不可能变好，我觉得太绝对了。其实不需要什么技巧，只需要按照工艺的基本尺寸修正就能把一把粗制滥造的手工琴变成正常的演奏琴。

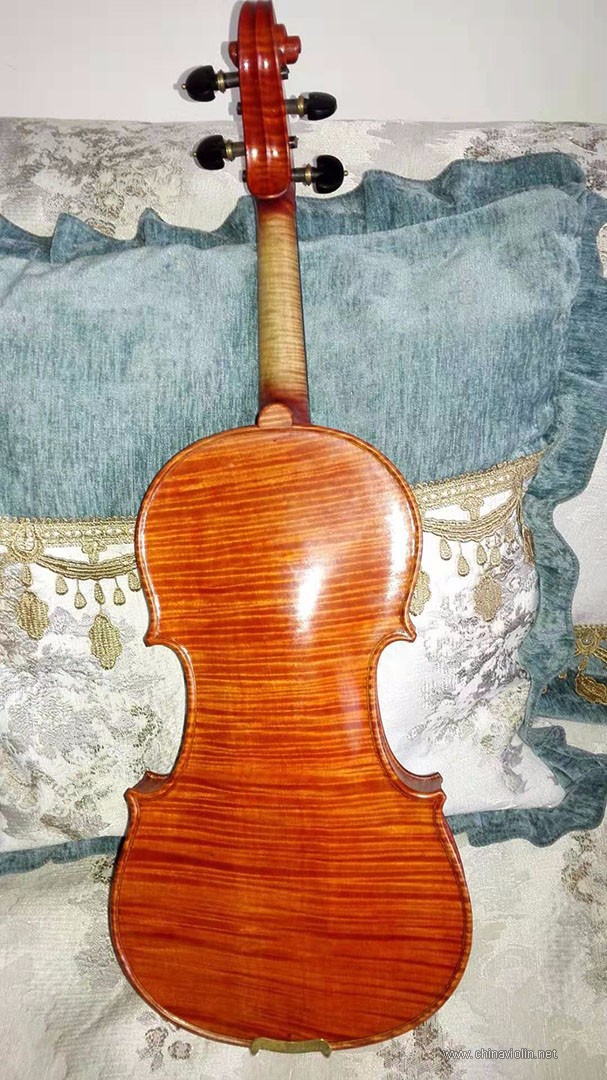

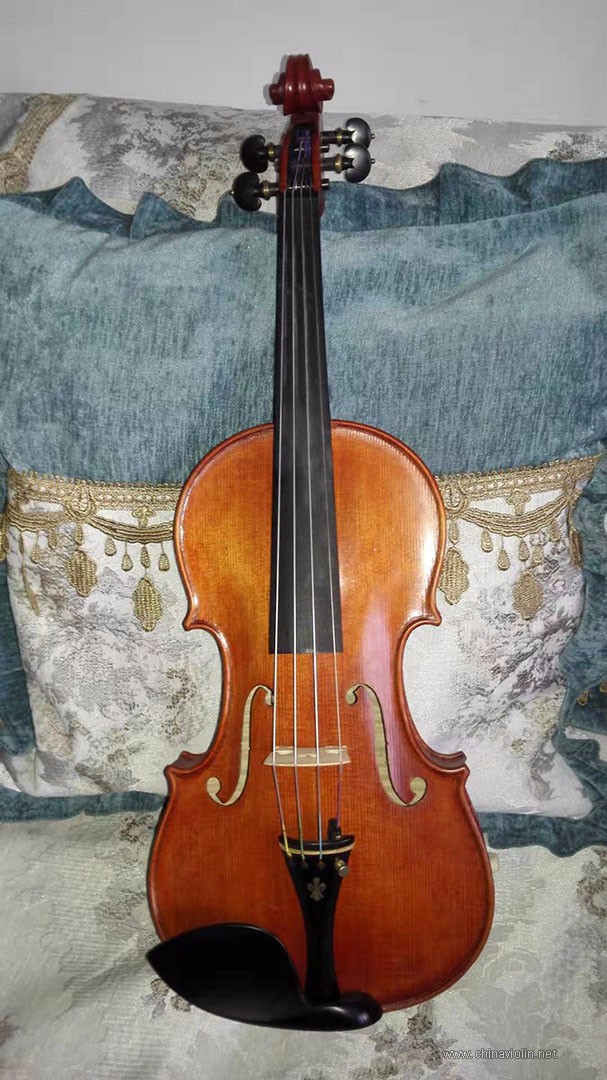

今天完成的改造琴如题头沙发上的照片。
春节闷中作乐，相信疫情和我的这把琴一样在人们的努力下一定会找到问题所在，得到成功的控制和消除！
向春节战斗在疫情一线的好人们致敬！

Paulford

太厉害啦！像你学习致敬！老师有没有抬高指板的修理经验?望指点！

太极神人

动手能力真强。佩服！
有没有视频或音频供大家分享？

liudaiyi

非常佩服你的动手能力。
这些面板两端隆起部分可能为仿形机铣面板时用于夹具固定的位置，铣不到，需要手工修正。
另外我想问一下，这个面板的f孔是否原来就有黑边？如果有就是激光烧后没有手工修整的。
角木上的ＦＧ可能是指出这个角木是配哪种内模具的。综合上面的情况说明这把琴是批量工艺的琴，如果f孔是黑的则出自泰兴的可能性很大。
不过这不代表这料不好，从背板看，料我比较喜欢，改造成一把好琴也需要非常高的技巧。

jyx52

没有丰富的制琴经验和极强的动手能力，是不敢如此做的。佩服你的魄力和能力。

ba5rw

Paulford 发表于 2020-1-29 18:01
太厉害啦！像你学习致敬！老师有没有抬高指板的修理经验?望指点！ ...

为了日后搜索方便我发了一主题贴回复您的问题：

https://www.chinaviolin.net/thread-84038-1-1.html

ba5rw

liudaiyi 发表于 2020-1-29 19:13
非常佩服你的动手能力。
这些面板两端隆起部分可能为仿形机铣面板时用于夹具固定的位置，铣不到，需要手工 ...

胚料的确就是机加工的，我是通过照片挑选配件，包括机加工的面板和背板胚料后师傅加工给我的，也算手工琴。但是太粗糙了。只是我特别交代琴颈工艺等关键处的工艺不能含糊，所以到手后面上的工艺都还可以，只是开琴箱后有点匪夷所思……但是更高兴，有得玩了，也说明这类琴是可以改进的，其实我还留了余量，相信厚一点材料更扎实，也不容易受温湿度影响，这把琴已经到手有两三年了，该干的该收缩的也差不多了，所以改一改应该是还是可以稳定的，太新的材料不建议折腾，因为尺寸可能会变，我有一把就是这样废掉的。这把材料还不错。
f孔不是激光，的确是手工锯切的，但是对师傅来说没什么难度，黑色是我涂的丙烯颜料。

ba5rw

太极神人 发表于 2020-1-29 18:15
动手能力真强。佩服！
有没有视频或音频供大家分享？

其实音视频意义真的不大。我同样一把琴在家里录音和在单位的大厅里录音天壤之别。然后在家里加上混响模仿音乐厅环境，又是另一番味道。所以我现在很少玩录音了。这次年会和一个会长笛的朋友合奏了一首非常简单的天空之城倒是有录音录像，是别人手机录的发给我，届时看看怎么传，我不大会玩这些，以前土豆的号上不去了。

ba5rw

jyx52 发表于 2020-1-29 20:00
没有丰富的制琴经验和极强的动手能力，是不敢如此做的。佩服你的魄力和能力。 ...

我喜欢玩硬件……无线电也是。然后被人家批评，说拉琴就好好拉琴玩琴的话是拉不好的，不过我感觉成年人拉琴也不大可能好到哪里去，修修补补自己的琴，再自我陶醉拉拉自己动手过的琴，细细品味改动前后的差别，感觉不一样啊！

春华之语

手艺不错呀，既是拉琴的，又是会做调琴的，琴到你手没有不好的。为你点先赞……

sunshunoo8

    期待[天空之城]！原声态！

太极神人

ba5rw 发表于 2020-1-29 21:28
其实音视频意义真的不大。我同样一把琴在家里录音和在单位的大厅里录音天壤之别。然后在家里加上混响模仿 ...

土豆和优酷似乎没有进取心，对用户意见不理不睬。我已经转到B站(bilibili.com)了，而且没有广告。

kenneth55

大赞一个，连看你两贴，佩服！你那个抬高指板的帖子的第一种方法和我修的一把老琴方法相同，过几日我也发帖子和大家共享一下。此法我以为比第五种好处是，琴颈下不会明显露出一条异木。

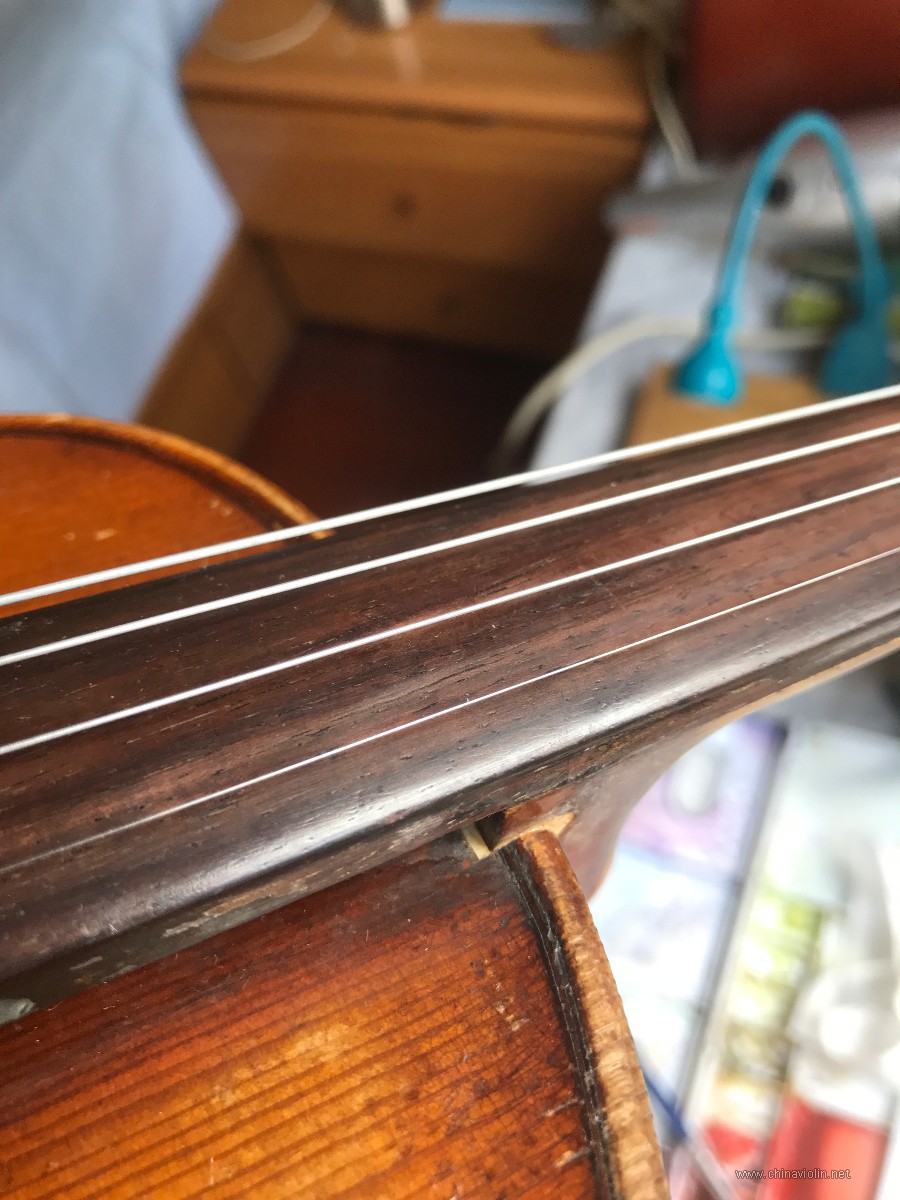

下图是我修改琴颈燕尾槽内面角度后的照片：

ba5rw

kenneth55 发表于 2020-1-30 21:11
大赞一个，连看你两贴，佩服！你那个抬高指板的帖子的第一种方法和我修的一把老琴方法相同，过几日我也发帖 ...

好的！谢谢了！
感觉主要是拆琴颈很麻烦。

xqm

厉害，首先怎么拆i解开的？手术挺成功的！

xqm

还有动手术前后各重多少？想知道刮去多少及现在重量多少合不合标准。

ba5rw

xqm 发表于 2020-1-31 22:40
还有动手术前后各重多少？想知道刮去多少及现在重量多少合不合标准。

重量倒没有注意，开琴是用开琴刀弄的。我刮板的目的不是为了减轻重量或把面、背板弄薄，而是调整厚度分布。原先面板和背板内部基本上保留机加工的样子，但是琴箱外部是经过师傅精心加工的。

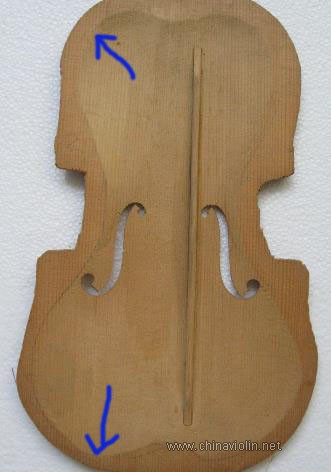

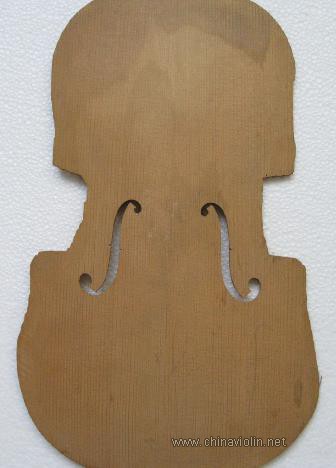

给你看下胚料图片：

有箭头的厚度过渡区基本上到达所需要的琴边，这是机加工比较好的面板，而我拿到的这个边距离边缘太多，而右边图的面板拱起是师傅手工修出来的，但没有和内部边缘配合，造成这个区域突然变厚。一块面板出现一圈莫名其妙厚厚的区域，如何振动的好？

然后背板在首尾木交界处出现三角形隆起，估计是机加工铣刀无法走到的地方，上面有老师说了。但是因为在内部，外面是看不到的。我拆开后有点惊愕。没有其他工具就用雕刻刀处理到与旁边等高。

低音梁就不用说了，估计就直接把标准胚料粘好就算不错了，基本上没有修过。胚料的高度余量都在。

xqm

ba5rw 发表于 2020-2-1 00:39
重量倒没有注意，开琴是用开琴刀弄的。我刮板的目的不是为了减轻重量或把面、背板弄薄，而是调整厚度分布 ...

非常感谢！受教了

qt

很了不起！向你学习。
