[求助]谁有小提琴图纸啊？

dute04089 · 发表于 2009-6-27 16:04:00

您需要登录才可以下载或查看，没有账号？立即注册

x

那位大虾手头上有制作小提琴用的图纸啊？

能否拿出来共享下咧？网上似乎找不到类似的东西啊！

[此贴子已经被作者于2009-6-28 12:54:23编辑过]

dute04089 · 发表于 2009-6-28 16:02:00

有人浏览，就是没有人分享啊！

[此贴子已经被作者于2009-6-28 16:02:54编辑过]

wld4803 · 发表于 2009-6-28 19:34:00

本人不是大侠，只是业余爱好者，看到没人发图，这里有几张扫描的图，不是很清楚，发给楼主，看看是否有用？这不是1：1的图，如果要用，可以在坐标纸上放大到1：1。

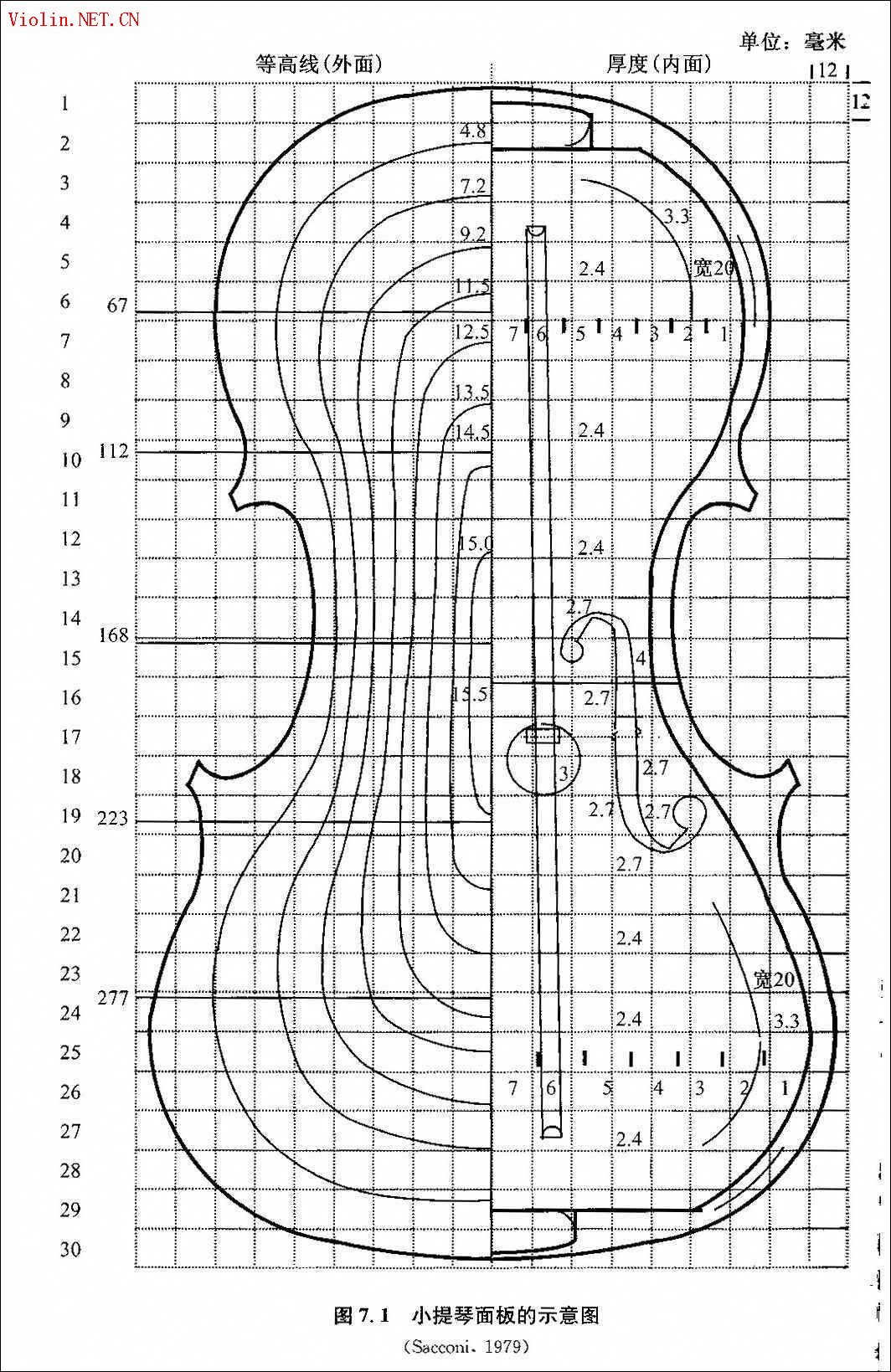

1、面板拱度和厚度分布图 2009-6/200962819196214.jpg

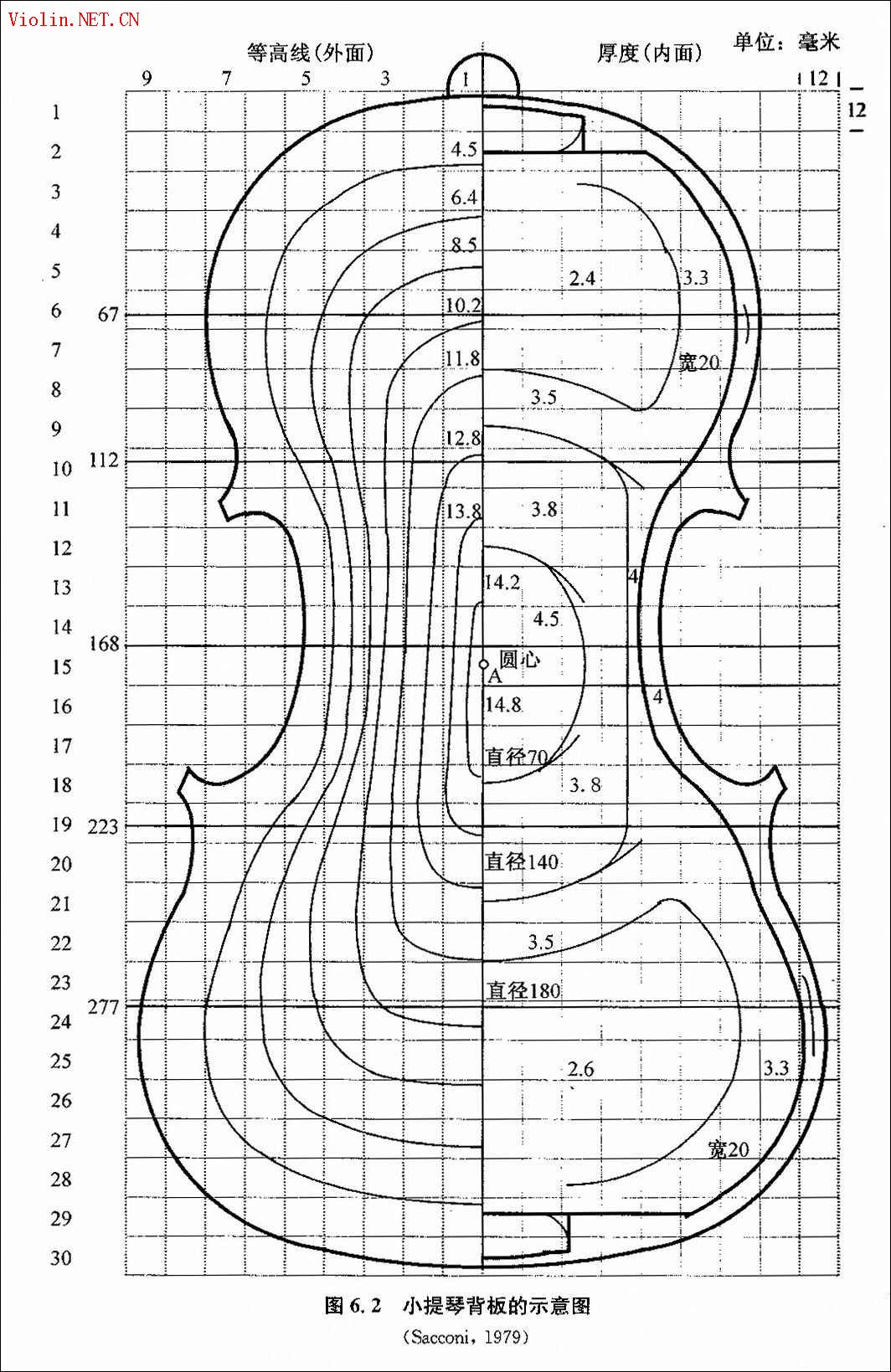

2、背板拱度和厚度分布图 2009-6/2009628191932774.jpg

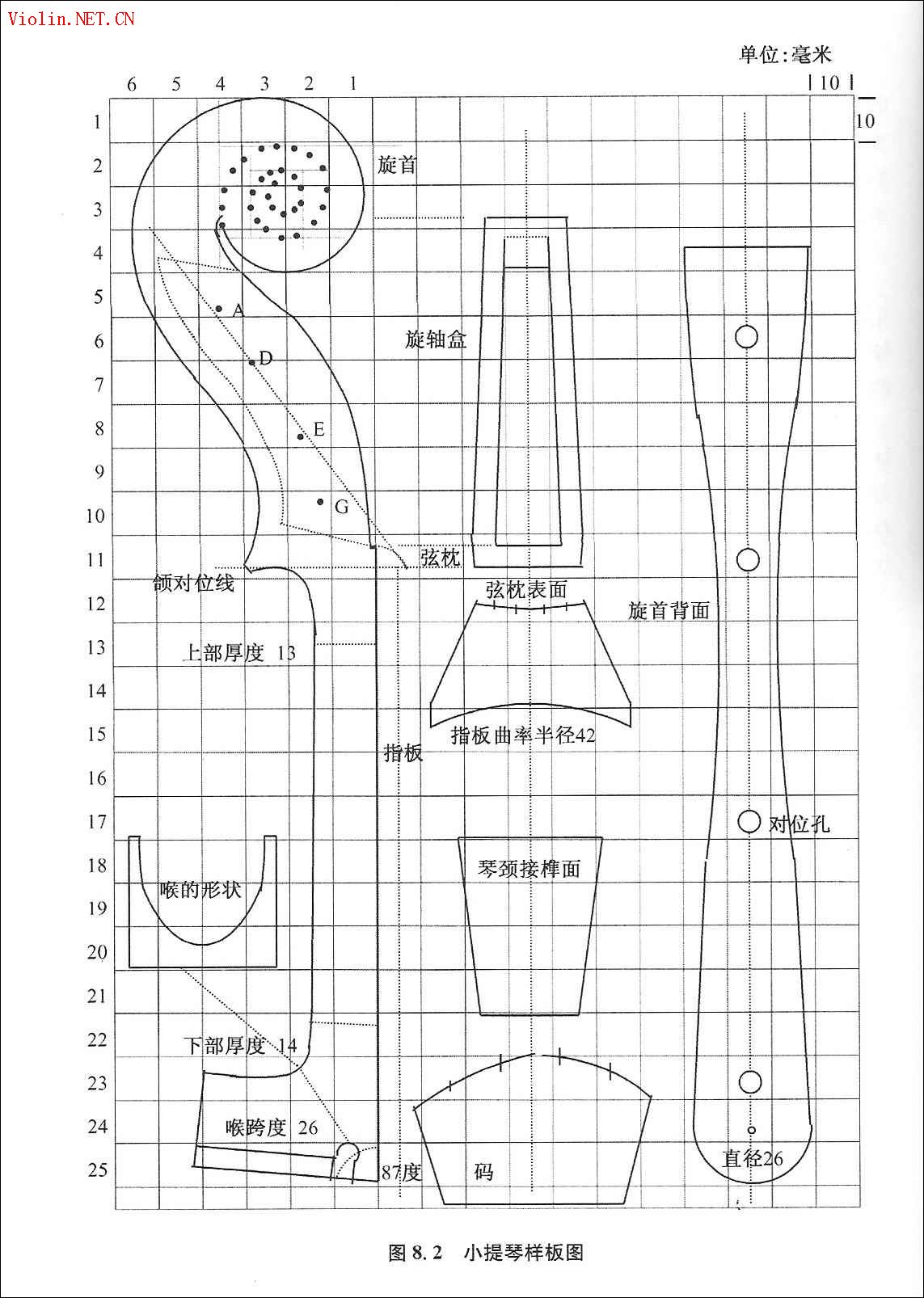

3、琴颈侧面图 2009-6/200962819203237.jpg

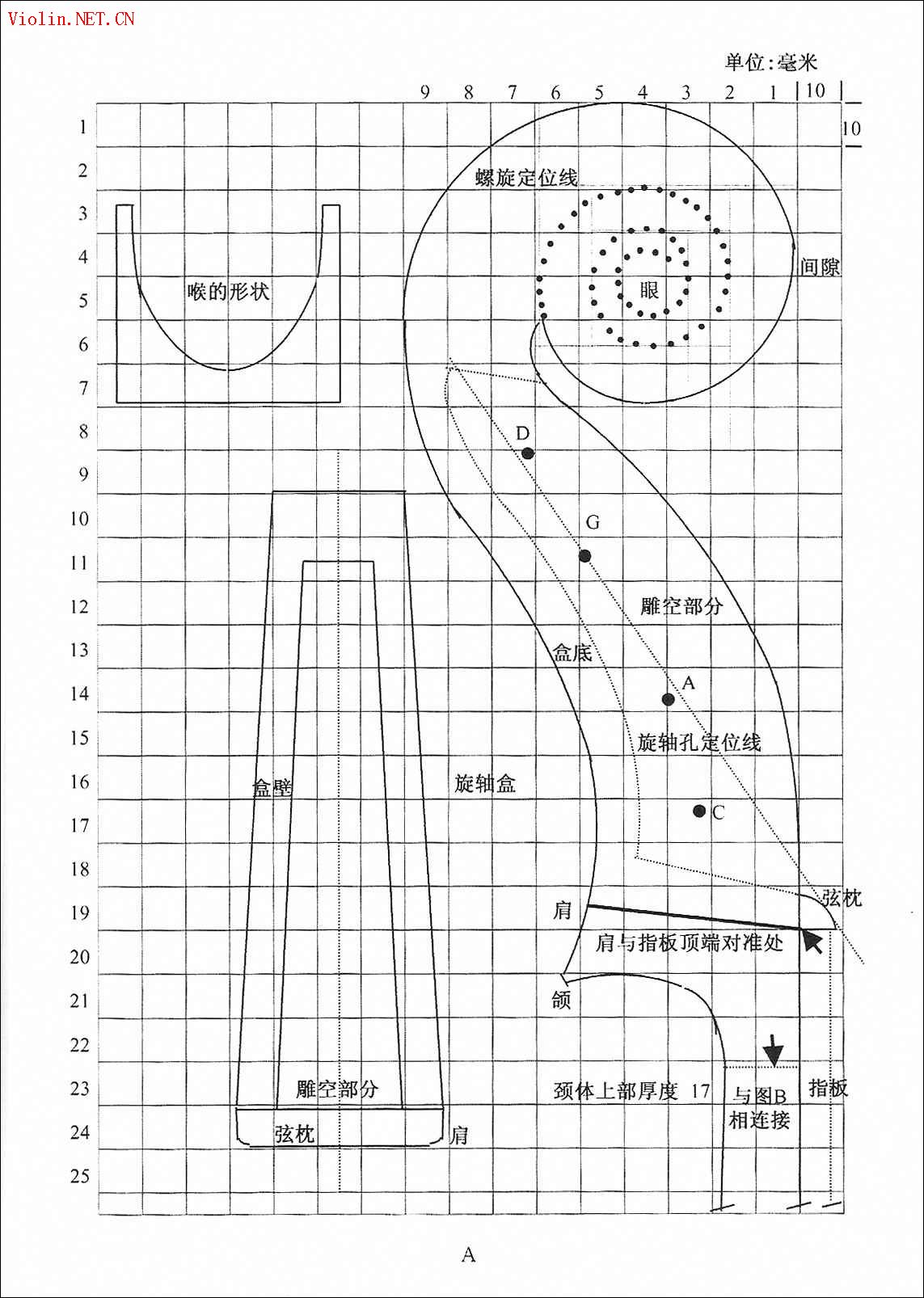

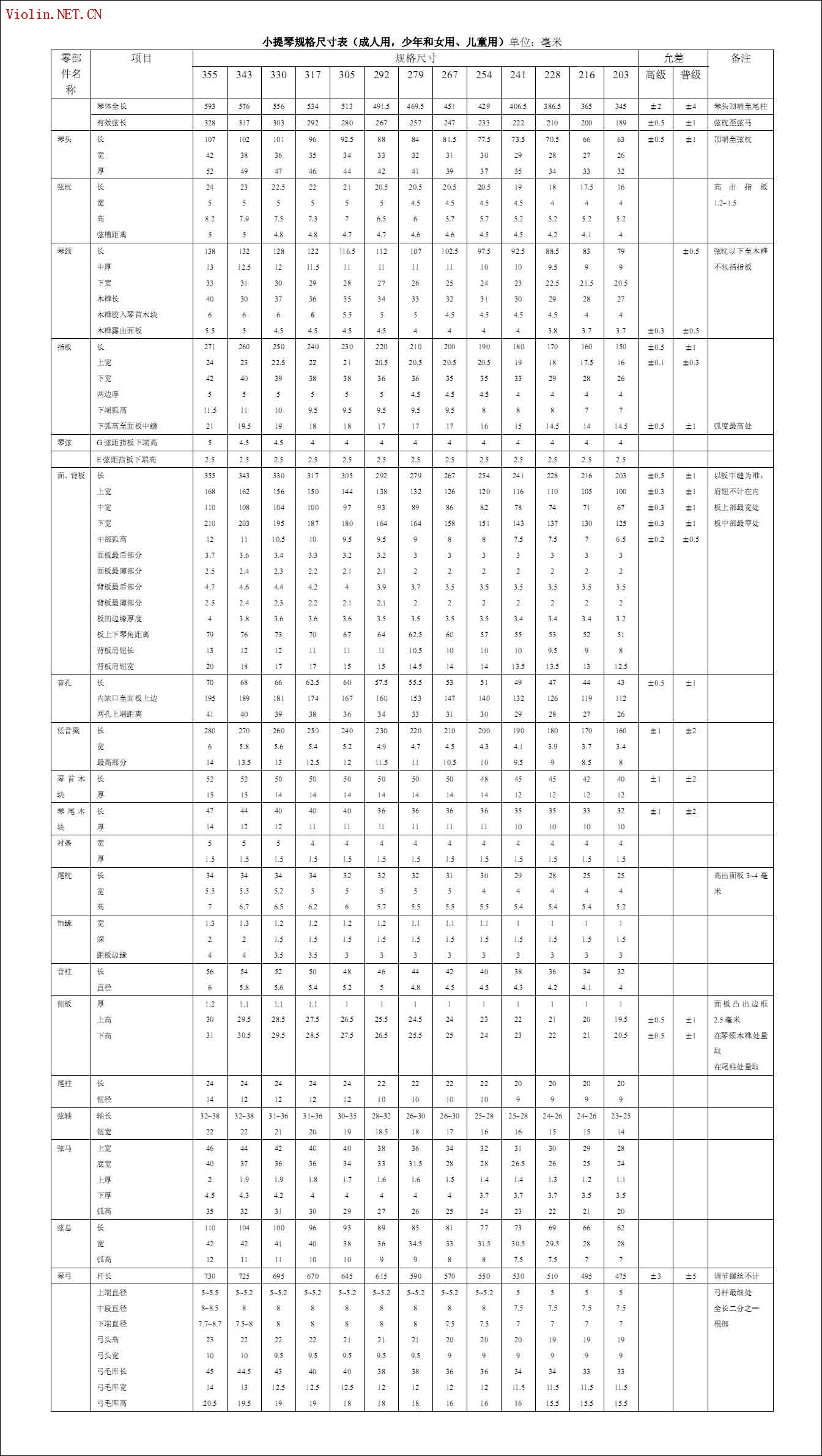

4、琴首侧面图 2009-6/2009628192025241.jpg 5、小提琴各部分尺寸表 2009-6/2009629164925916.jpg 以上图形在论坛上看不完整，但下载下载保存后，放大观看或打印后都还是清晰的。

[此贴子已经被作者于2009-6-29 16:49:51编辑过]

东府花园 · 发表于 2009-6-29 08:58:00

wld4803老师所公布的图表非常有价值！它不仅是提琴制作时所应遵循的标准，对于选琴购琴也具有重要的参照作用。这些知识（可以称作财富）只能在极其稀少的专业书籍中才可以零星见到，一般的提琴制作师们是不愿意随便公诸于众的。由此可见wld4803老师的胸怀何其坦荡、善良、热情与无私……

dute04089 · 发表于 2009-6-29 11:59:00

好东西，收下了。感谢wld4803

霍拉舞曲 · 发表于 2009-6-29 14:31:00

wld4803朋友真是好样的，网上的活雷锋啊，无论做琴不做，对拉琴人都是很有帮助的。多谢啦。

wld4803 · 发表于 2009-6-29 17:25:00

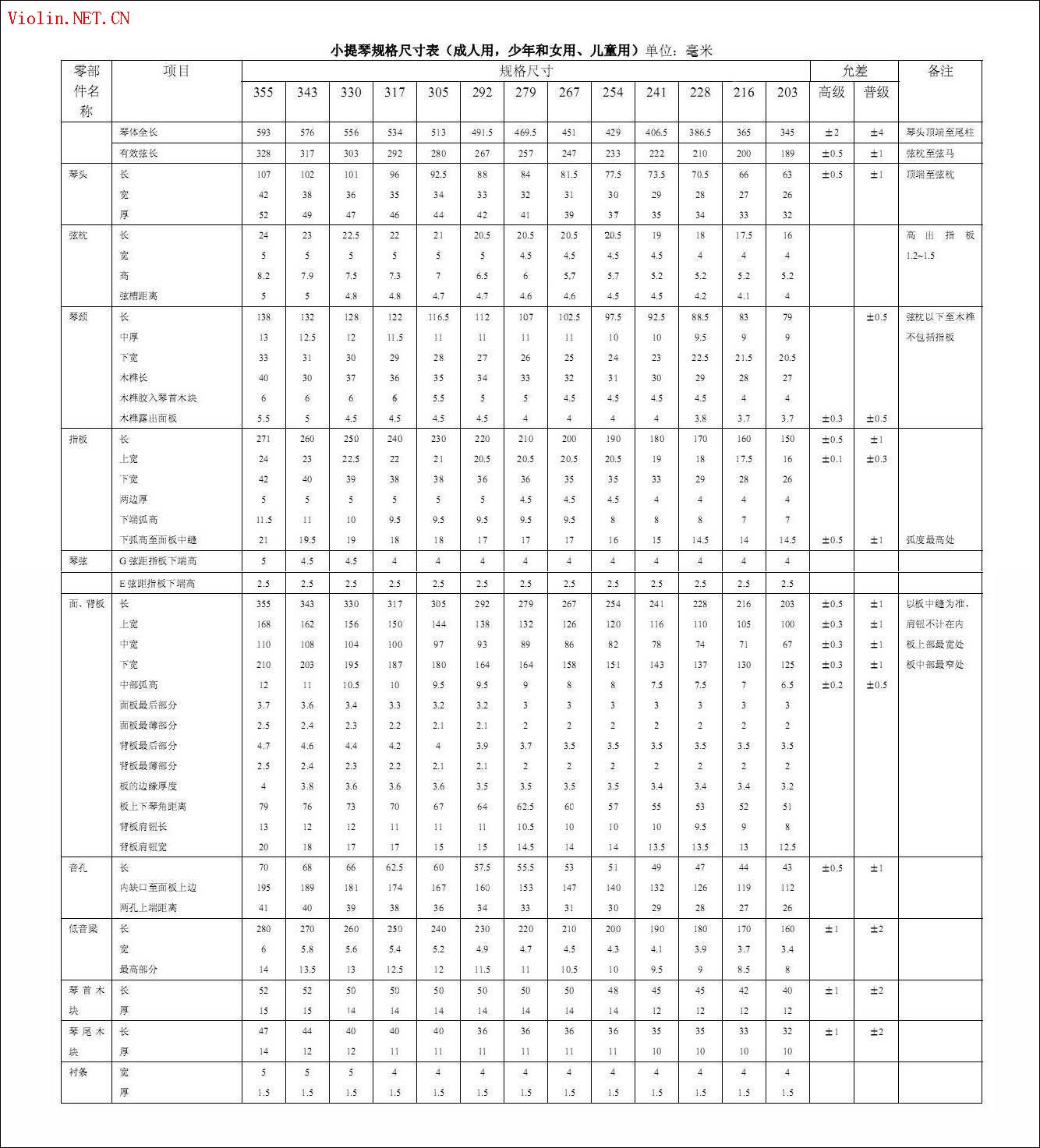

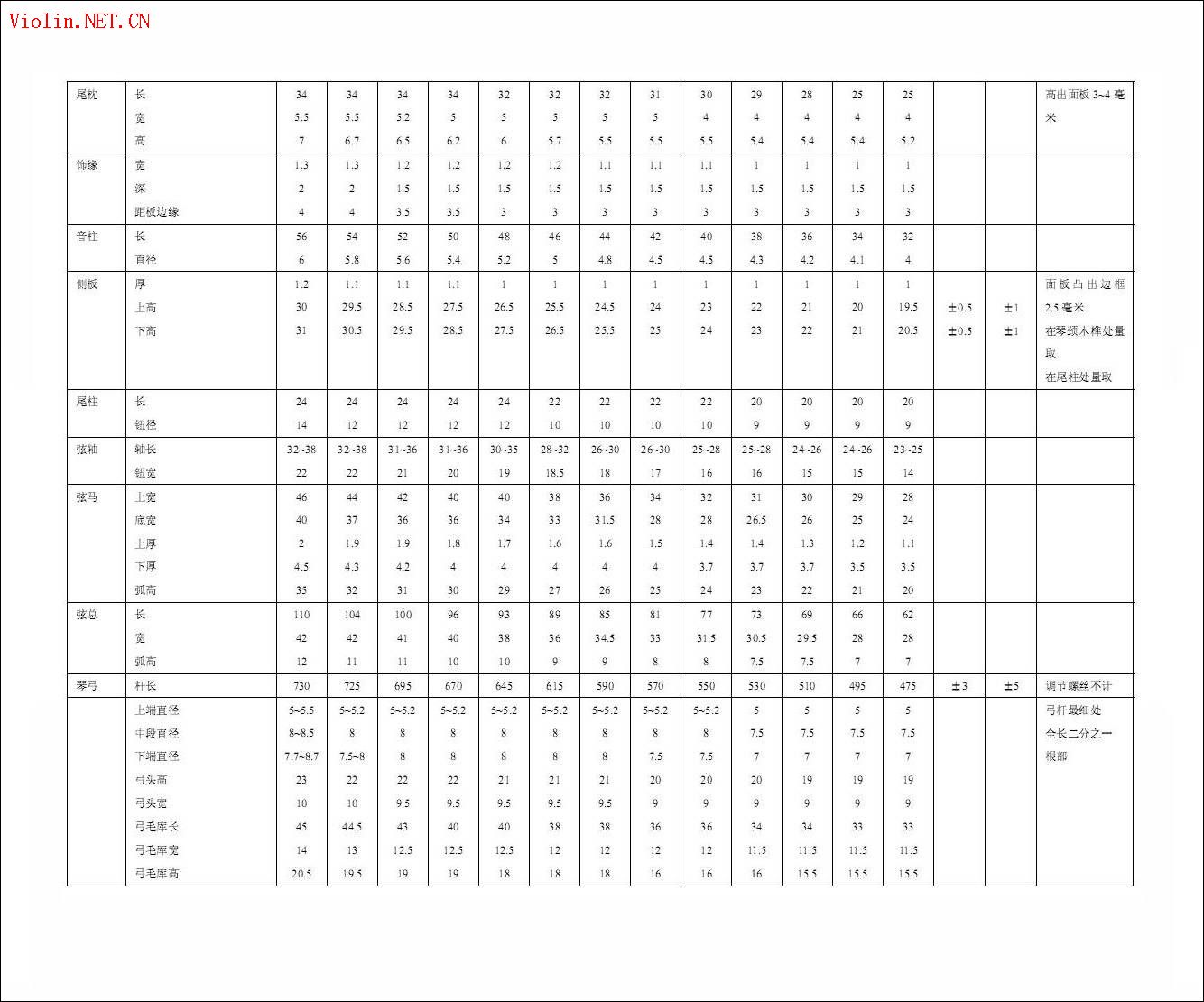

感谢楼上各位的支持，前面最后一张表没发完整，也不清晰，这里分成两张再发一次，可能比上次清楚些。下载保存后用图片查看器放大观看就比较清楚。 2009-6/2009629172452530.jpg

[此贴子已经被作者于2009-6-29 17:33:08编辑过]

陈雨夜 · 发表于 2009-6-29 17:27:00

太棒啦

陈雨夜 · 发表于 2009-6-29 17:40:00

每一格是12毫米吗

wld4803 · 发表于 2009-6-29 20:28:00

楼上问的很好。注意上面1、2图纵横座标每一格都表示12毫米，而3、4图（琴颈图）每一格是10毫米。因为不是1：1的图，大家可以根据坐标自己确定1：1的图。

[此贴子已经被作者于2009-6-29 20:29:05编辑过]

liweihao5253 · 发表于 2009-7-14 18:13:00

好！

candycatmom · 发表于 2009-7-14 23:10:00

好东东！全部打印收藏。谢谢！看样子又要花钱买电子显示游标卡尺。

zhongwm · 发表于 2009-7-15 10:08:00

好东东！谢谢！

xiaokebeckham · 发表于 2009-7-19 11:49:00

练了这么久的琴还第一次见这么专业的工程图表

cln · 发表于 2009-8-7 22:59:00

赞内

弦上舞蹈的丑娃娃 · 发表于 2009-8-12 22:57:00

好棒啊~~

liyungui · 发表于 2009-8-16 21:01:00

我有样版和各个尺寸,可我不知道怎么弄上来,要的可联系我.QQ260090239电话13435696260

xuh01 · 发表于 2009-8-16 22:33:00

好棒啊~~ 谢谢

GDAEsir · 发表于 2009-8-25 16:37:00

大哥！我请教一下哈，那个不同厚度区域的交接处怎样处理？台阶？斜坡？斜坡起止于何处？

请大哥多言语一声！哈！

wld4803 · 发表于 2009-8-26 09:46:00

回楼上：不同厚度区域的交接处应当是斜坡自然过渡，不能做成台阶。图中每个区域的厚度值是平均值，一般是在每个厚度区的中心点或中心线区。制作时是在基本做好表面弧度的毛坯内面，先确定每个厚度区域中心点的厚度，然后再将各个区域过渡融合起来。

另外这几张图纸虽然不是1∶1的，但是爱好者可以自己用电脑图像处理软件（比如Photoshop、ACDSee等）放大成1∶1的，打印出来直接用就比较方便了。如有需要，本人愿意效劳，下次再发一次1∶1的图纸。
