我做的谱架上的笔记本电脑录音（录像）平台

2022-4-17 07:39 | 原作者: 有琴来相会 | 来自: chinaviolin.net（原文）

摘要: 最近特发奇想，何不利用笔记本电脑装在谱架上作为一个可移动式（免市电的）录音构架，不管在家里甚至可以带到户外使用的“录音录像平台”呢？于是花了三天时间，先在附近一间做防盗门窗的作坊淘回一条304不锈钢矩形 ...

　　最近特发奇想，何不利用笔记本电脑装在谱架上作为一个可移动式（免市电的）录音构架，不管在家里甚至可以带到户外使用的“录音录像平台”呢？

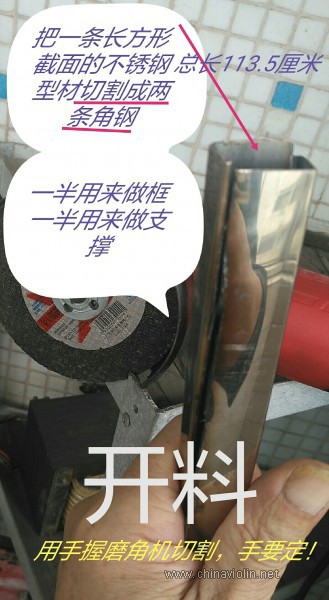

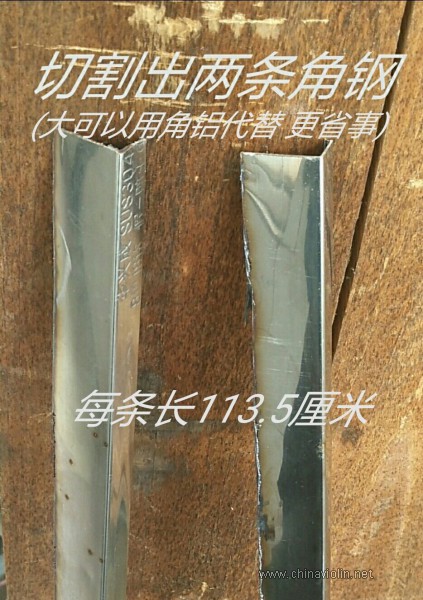

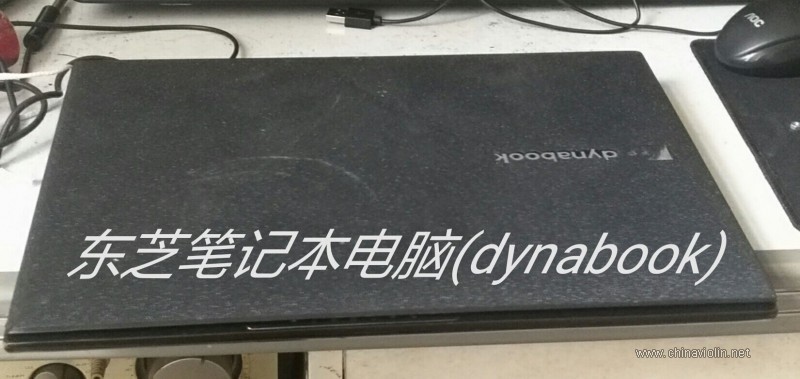

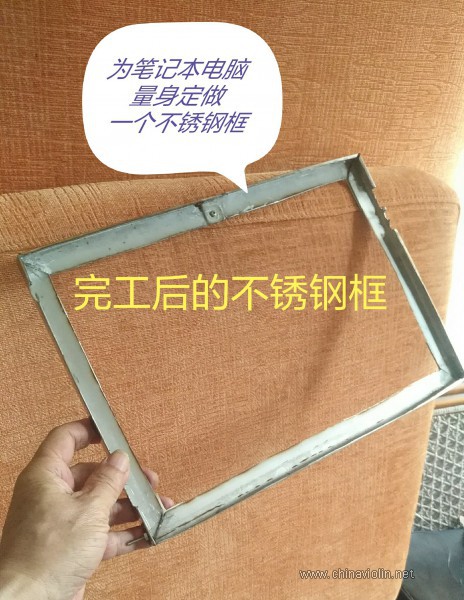

　　于是花了三天时间，先在附近一间做防盗门窗的作坊淘回一条304不锈钢矩形薄壁型材（花了15“大洋”），回家操起工具，主要是手提式角磨机，手电钻等，开料、造型，给我的“东芝笔记本dynabook“量身定做一个框，再装上两条支撑，固定安装在谱架上用呢？

　　——我的设计宗旨系：轻便、材质要有一定的刚性，方便拆卸而又牢靠。

　　下面通过照片记录一下我的制作过程及其成品吧：

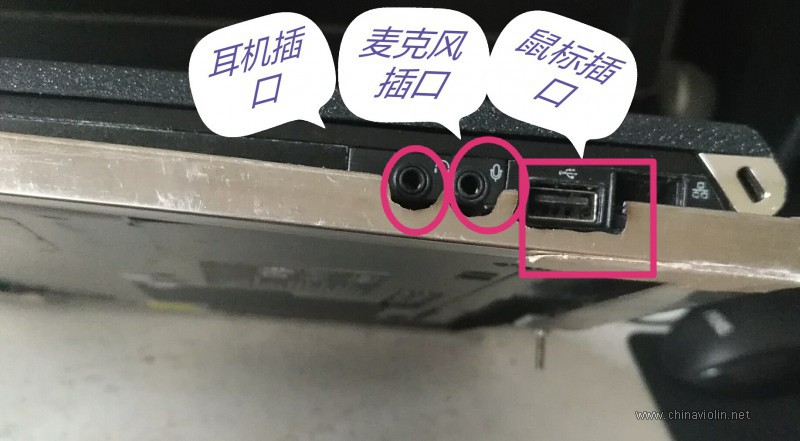

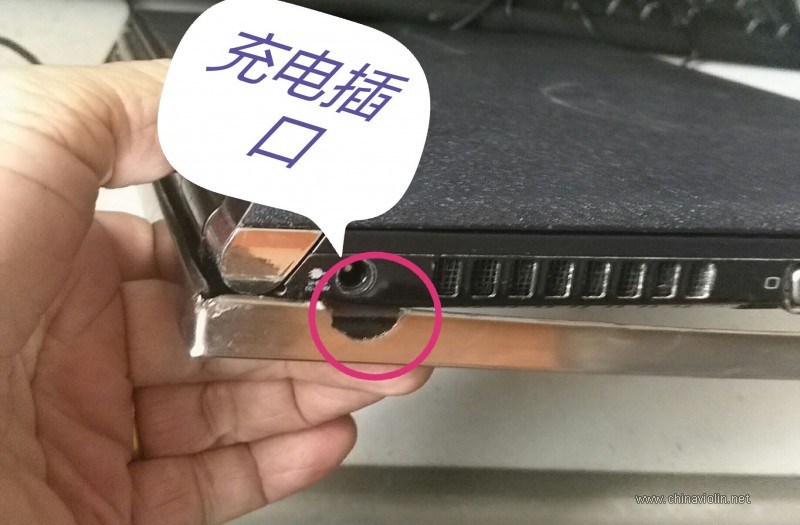

下面两边框这几个插口处要小心画好线、磨出缺口，不然插头会受框边阻铛，影响使用

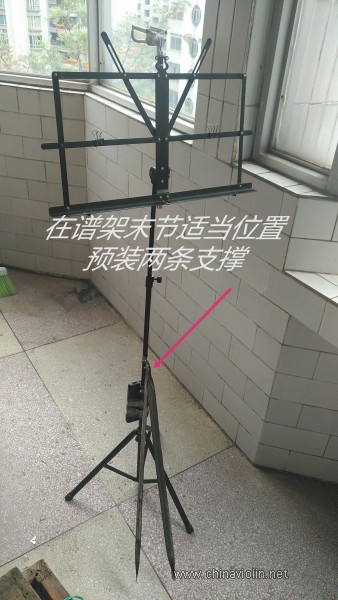

在谱架下部确定支撑点，预先装上不锈钢支腿

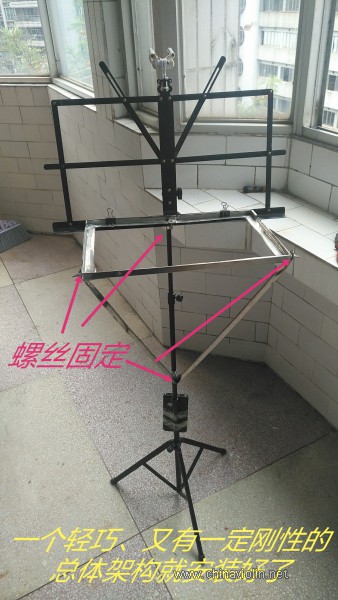

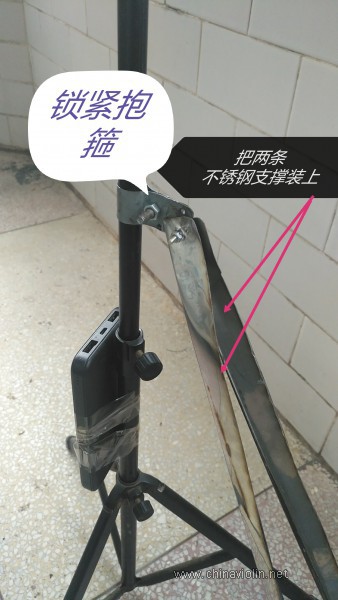

把俩支腿翻上去装在框边上，用小螺丝固定框架。

图示框架左边搭在谱架下边（此边较宽），中间合缝处也用一只小螺丝与框架锁紧（图略）

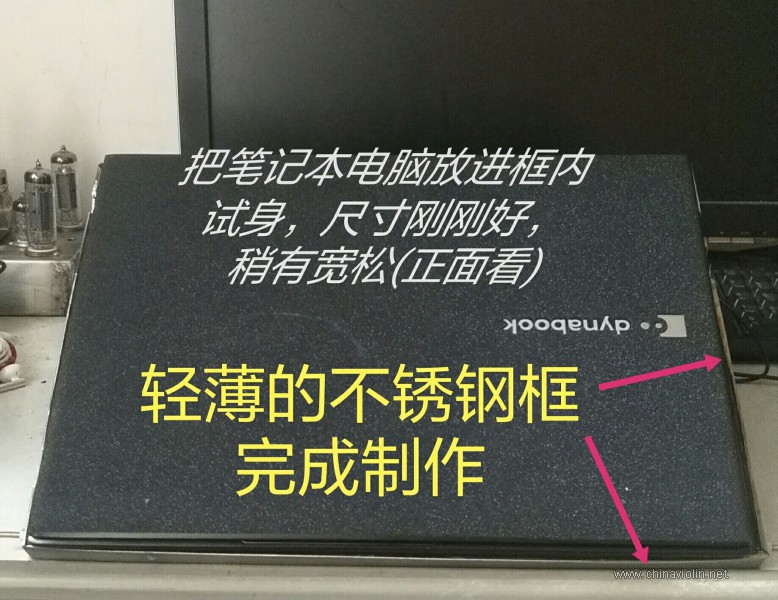

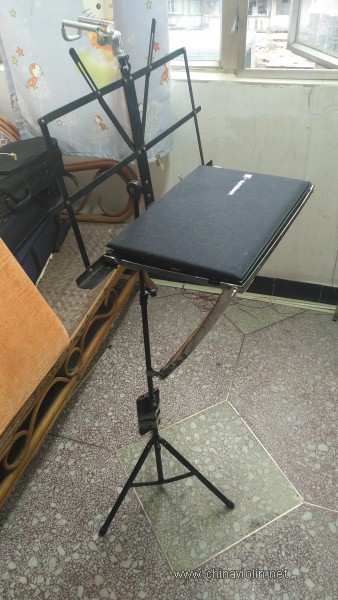

现在就可以把笔记本搁上去了：

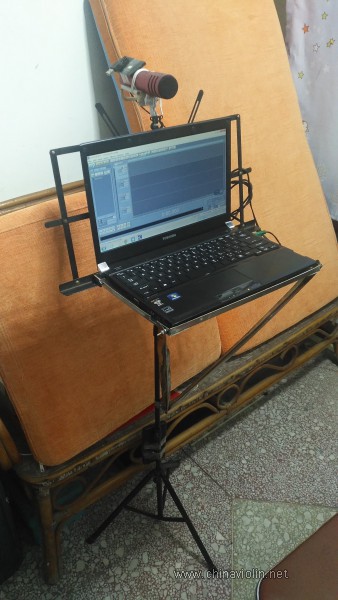

把笔记本打开，重心向中间偏移了一些，更稳固了。

　　大功告成，总满意。以后有机会我会用它来录自己拉琴的声音，笔记本安装了Cooledit.pro,音质应该得到改善（因为整个系统系纯电池供电，免除了市电交流声干扰）。它也将成为我的可以移动的户外录音设备。DIY万岁！

上一篇：发几张游克莱默那的照片下一篇：上山寻料记！！

引用有琴来相会 2022-4-16 00:02: 本帖最后由有琴来相会于 2022-4-16 00:23 编辑

renyj561101 发表于 2022-4-15 23:50

久未发多图，编辑多次，十分不易，仍有点乱

谱架最下面那节主管还装了一只充电宝，用来给手机充电（当用手机录拉琴或唱歌时），另一个作用系配重，脚架下面还可以再增加几个铁环或铜环，以增加整个装置的稳定性。当然，现在已经足够稳固，只要你不要刻意碰翻它，不然电脑和麦克风就会摔坏！
特别提示：有两节均可调节笔记本的高度，一节为微调笔记本的水平倾角，一节调整整体高度，可以站着拉琴和准确拾音。

引用 HX4740 2022-4-16 06:48: 楼主大哥动手能力很强，想法也特别好，只是下面的三个支腿小了，室外用，对地面平不平、风的大小要求会很高，如果用摄影用的那种三脚架要好很多。

引用太极神人 2022-4-16 07:56: 有琴兄的动手能力令人钦佩。

只是不建议放在室外环境使用。一方面是室外万一狂风突起，防不胜防，砸坏了设备(甚至手忙脚乱中砸坏了小提琴)，那就后悔莫及了。另一方面，室外的风声收入录音，播放时听众会抓狂的。

引用有琴来相会 2022-4-16 11:24: HX4740 发表于 2022-4-16 06:48
楼主大哥动手能力很强，想法也特别好，只是下面的三个支腿小了，室外用，对地面平不平、风的大小要求会很高 ...

谢谢关注。此三脚架质量还算结实（厚壁钢管结构、发黑处理，广州买的）。
一个装置轻巧得来自然有其缺点，使用时地要平，必须的。三脚架承重后是否稳固，与三只脚的张开跨距成正比，其次还与三只脚与主方位（正面对着笔记本电脑）的旋转角度有关，经实践证明：面对电脑，三脚着地点置为“倒品字”（参见照片的摆法）时最可靠——南北方向较易平衡：南边有笔记本打开屏幕后的重量北移，北边有录音麦克风的重量与笔记本平衡，所以南北方向倾倒的几率很微，而容易侧翻的方位是西南、东南方向。使用时多加留意便是。

引用有琴来相会 2022-4-16 11:27: 太极神人发表于 2022-4-16 07:56
有琴兄的动手能力令人钦佩。

只是不建议放在室外环境使用。一方面是室外万一狂风突起，防不胜防，砸坏了设 ...

谢谢关注。天气要好、地要平、心情环境也要好，我才会拿它到外面玩

引用有琴来相会 2022-4-16 11:33: 鱼儿发表于 2022-4-16 10:13
三脚架过于单薄。

谢谢版主关注
统一回复：此三脚架质量还算结实（厚壁钢管结构、发黑处理，广州买的）。一个装置轻巧得来自然有其缺点，使用时地要平，必须的。三脚架承重后是否稳固，与三只脚的张开跨距成正比，其次还与三只脚与主方位（正面对着笔记本电脑）的旋转角度有关，经实践证明：面对电脑，三脚着地点置为“倒品字”（参见照片的摆法）时最可靠——南北方向较易平衡：南边有笔记本打开屏幕后的重量北移，北边有录音麦克风的重量与笔记本平衡，所以南北方向倾倒的几率很微，而容易侧翻的方位是西南、东南方向。使用时多加留意便是。我读书时工程力学是学得最好的一科

引用有琴来相会 2022-4-30 18:04: pztrliu 发表于 2022-4-17 10:14
支持 DIY！我也爱折腾。乐在其中，其乐无穷。

很高兴遇上同好。欢迎能在这里交流、欣赏到您的作品

引用有琴来相会 2022-4-30 18:05: pztrliu 发表于 2022-4-17 10:14
支持 DIY！我也爱折腾。乐在其中，其乐无穷。

很高兴遇上同好。欢迎能在这里交流、欣赏到您的作品

引用有琴来相会 2022-4-30 18:16: 最新的完善：

利用装修厨房吊顶用剩的一件铝合金扣板（尺寸刚好够大）放进框内做垫板，又可以多些用处：除了更好放乐谱外，案头总有些零散东西要用，乱放难找，搁上面挺好！

引用竹窗听雨 2022-5-6 10:11: 不错的创意。想起几年前，曾有位音响发烧友送我一个谱架（放音响的，比平常谱架结实很多），我把它做成了一个卫星电视接收器（即所谓的“卫星锅”）放在阳台上。
