好唛难求更难修——我的一次维修记录

2019-7-4 20:02 | 原作者: 有琴来相会 | 来自: chinaviolin.net（原文）

摘要: “为什么你要花精神去修复这个小玩意”——你们可能会问。首先，这个唱吧（或全民k歌）专用唛，录音质量非常好，价值不菲，我这只系三年前个仔花了五、六百“大洋”买回来的（他喜欢做唛霸唱k，我喜欢用来录音乐录小 ...

　　“为什么你要花精神去修复这个小玩意”——你们可能会问。首先，这个唱吧（或全民k歌）专用唛，录音质量非常好，价值不菲，我这只系三年前个仔花了五、六百“大洋”买回来的（他喜欢做唛霸唱k，我喜欢用来录音乐录小提琴自拉），看了说明书，这个电容唛头是进口的，其震膜是镀金的，采用了高级专业团队开发的处理芯片做内置声卡，内接圆柱形高容量锂电池两只（可充电），唛头拾音非常灵敏，而且频率响应范围宽，特别是高频而不仅仅是中频（歌声）好，这很受我青睐。

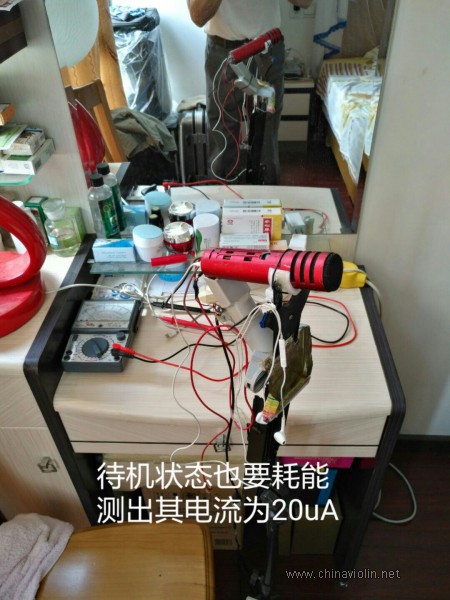

　　但是，它很娇气，买回来只用过几次，后来曾不小心摔下地一次，把耳机插座也弄不正常了（焊接点松脱），后来被修好。这种内置声卡的唛，其内部电池（可充电）是长接通的，也就是说，你不用的时候它也在耗电，它最怕你拆开更换电池——你一旦把电池断开，全机失电，这将铸成大错:当你重新接上电池就再也无法用按钮激活开机！我猜设计者设置了“低电压保护”系统，而且其启动方式采用的是点动式时控（按下2秒后松手）软启动（有的启动按钮还兼备开机后再短按一下作“录干”或“录湿”切换）。

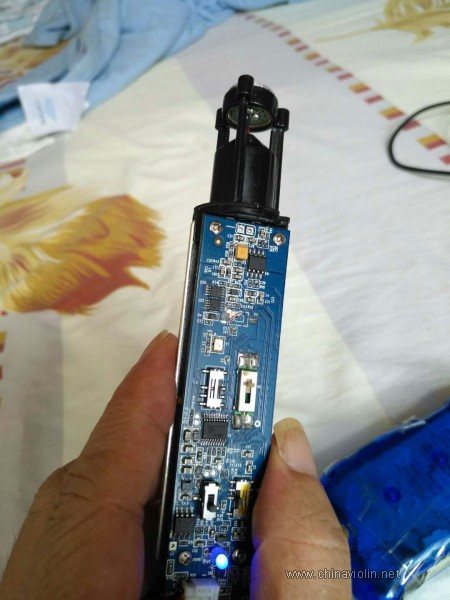

　　我就是因为嫌它内置电池续航能力差，拆下来再外接其他锂电池供电，造成屡屡开机不成，按得多了，连开机按钮也失灵，坏了。后来在拆按钮时更是不小心连细如发丝的印刷连接线也焊脱，花了很大眼力和精神才找回接到按钮的两个连接点。于是开始摸索如何去修复它。使它能继续正常工作（插图2）

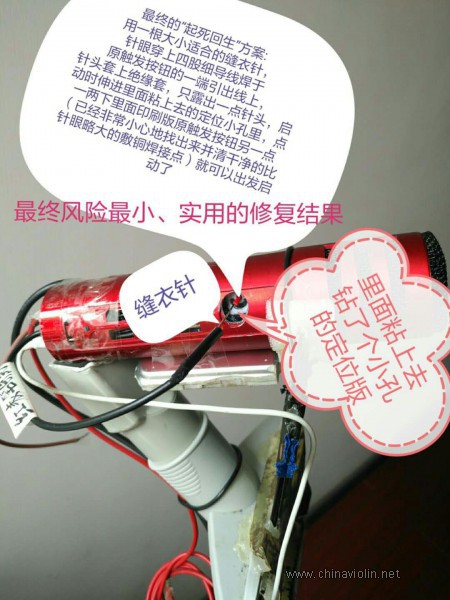

　　我只把检测过程中的几个环节在图片上简单说明了一下（也留作以后备忘留底用），最终能付之实用的恢复方案我是想了三天两夜！因为要焊上同款微动按钮是根本不可能的事（虽然可以找到进口的质量更好的代替）——处理这类两面都贴满IC、贴片电阻、贴片电容的微电子双面印刷电路，常规电烙铁要非常慎用，甚至不能用，一:没有可靠接地，二:没有防静电工作台，三:烙铁头不够尖锐，吃锡温度也不好掌握，最摞命是焊接时要高度精神集中（年轻时或许可以，现在一紧张，手会颤动）……

　　我竟然敢自己动手修好这种内置声卡的电容唛！

　　没有原理图，第一次检修如此精细的电子产品！还真给我乱捣鼓的给修活了。万能表的“通断”蜂鸣档功不可抹！

　　总之，别小看这种内置声卡的技术含量

　　焊接功夫不够好，眼力不够好，没有一定的判断能力，千万不能自己修。

　　我的艰辛修唛汇报及交流到此就结束了。多谢群友的告诫: 以后一定得小心呵护这娇贵的唛！再见
