[造琴日记] 林启明独立制作小提琴,VUC:3r691,制作过程。(试音在474楼)

  [复制链接]
鱼儿 发表于 2020-11-22 21:03:31 | 显示全部楼层 |阅读模式

马上注册,结交更多琴友,享用更多功能,让你轻松玩转小提琴网。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
这个帖子的意义在于—— 以制琴师视角去引导广大制琴师参与使用提琴唯一性编码(VUC)。并向琴友/爱好者展示一把手工小提琴的详细制作过程,希望通过公开这些制作工艺来吸引更多的人加入制琴行列,可以是一个爱好,也可以作为一门技术来学习。
—————————————————————————————————————————

《做一把琴通常需要准备的工具》

国产锯子开箱评测:把背板和面板切开的锯子。

国产湿度计开箱评测:这个听说油漆时有用。

NAREX木工凿子开箱:这个准备用来挖琴头。

刀伤流血亲自验证过的灵药:这个是流血时备用。

三本盛磨刀石开箱文:磨刀石各种目数的总要备几块,平时磨菜刀也好啊。

英衡高精度0.01克电子天平秤:这个准备用来调油漆和胶水时用。

维塔斯 Mk.II 磨刀辅助器开箱文》:把刨刀和凿子在磨石上打磨出特定角度的工具。

北鼎K187炖锅开箱文(煮胶用)》:煮胶器。

企鹅牌直角尺》:量直角划线用。

鲁班牌欧式5号木工刨开箱文》:用于拼板。

刷子》:刷胶、扫灰。

钢直尺》:检测平面的参照物。

带锯:海威c14》:开料。

《4寸快速f夹》:夹角木(事实证明,头太大了会打架,还是普通手拧的f夹好用)。

烙铁》:用于弯曲侧板。

CHISAKA牌内刃角木铲》:修整角木。

Juzek牌厚度测量表:测量各种部位的仪器。

松下 F-46C7YXW 抽湿机》:恒湿。

鲁班牌20度短刨》:一些精修和端面处理。

微雕刀》:开衬条榫槽。

小钢锉》:修整细节。

划线器》:划参考线用。

narex木锉》:可以快速削去大块木料。

镶线刀》:制作琴板边缘镶线用。

圆规》:画圆圈。

晾琴架》:油漆后晾琴。

墙架》:立体空间可以在小空间里放置并归类更多东西。

PONY JORGENSEN拼板夹》:拼板用。

—————————————————————————————————————————

《数据备忘录》——各种用过的数据统计(仅仅是我用过的数据,非参考标准)

提琴参数
角木高度:32-33mm
侧板备料:长450mm、宽35mm、厚2mm
侧板最终厚度:1.1mm

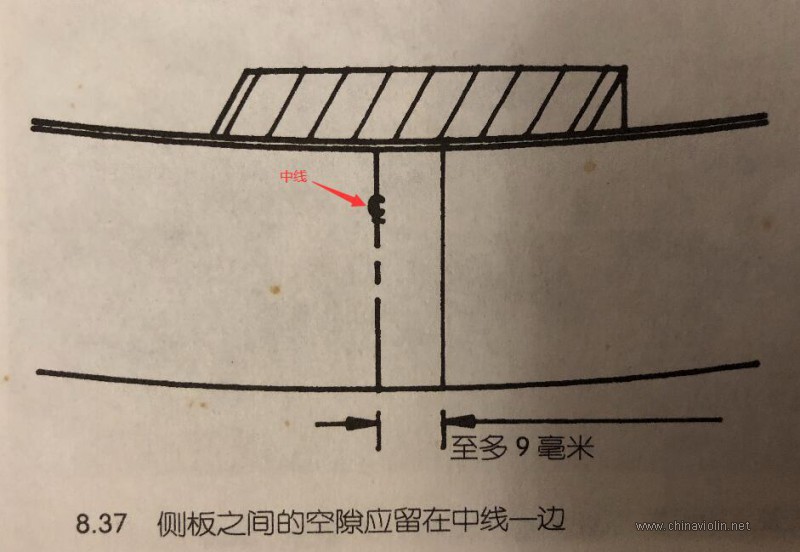

首木处侧板允许间隙(摘自《小提琴制作艺术》):
衬条规格(厚*宽):2mm*8mm
角木榫眼规格:宽7mm*高7-8mm*厚2mm
衬条底部削制成宽度:0.5mm
背板肩钮预留尺寸:长25mm*宽25mm
音板定位孔位置:音板边沿向内6.75mm,用1.5mm钻头打孔
琴角宽度:6.5-7mm
音板边缘最终厚度:上下围4mm,琴角4.5mm,肩钮5mm(7页)
饰缘台宽度:上下框9mm,中腰7mm(7页)
低音梁:宽度=5.5-6mm(最终),长度=琴体长度x7/9(最终),高度不低于20mm(备料)
琴头:弦枕宽度6mm(A-B),弦枕B线到底136mm,琴头角度85度
弦轴箱:壁厚5mm,弦轴孔离底4mm
尾柱孔中心:侧板由底往上15mm
指板投影到琴码高度:28mm
指板末端(顶)离面板高度:21mm
尾枕面板开口:33x6mm(长宽)
尾枕:33x7x8mm(长宽高)
弦轴环和琴头壁距离 :14mm
弦轴孔直径:1.2mm
弦和指板末端距离:G弦5.5mm,E弦3.5mm。
————————————————————————————————————

工具/工艺参数
动物胶蒸制温度:75摄氏度
刨刀刃角度:25度、微斜角1度

铲刀、凿刀刃角度:23度
湿布捂住侧板的加热时间:15秒
侧板C形弯的辅助夹具数据(第4页61楼)
画琴板轮廓的垫圈宽度:2.5mm

琴板定位孔直径:1.5mm
饰缘刀外线刀距:4mm、内线刀距:5.2mm
锯琴头胚料的带锯条规格:宽度6mm
油漆刷一遍琴所需调配的量:0.5g
镶线木条弯曲工艺:直接150度热弯(勿用蒸汽
dreamfree 发表于 2020-11-22 21:30:13 | 显示全部楼层
看能坚持多久
dreamfree 发表于 2020-11-23 05:55:33 | 显示全部楼层
我也用企鸿锯开料
无为有处 发表于 2020-11-23 09:33:16 | 显示全部楼层
顶一个。我也想了好几年了,木工工具倒是有一堆,哪天正式开始了,再看该添些啥特别的。希望从版主这多多学习
 楼主| 鱼儿 发表于 2020-11-23 23:13:48 | 显示全部楼层
本站关于制琴的资料甚多,有些甚至可以当作教科书级的资料来参考,所以从这点来看,你并不会觉得孤独无助。

平时我都把制琴相关的文章收录进《提琴制作》栏目里,希望你也能从中获得想要的资料。

以下是一些可供学习的帖子:

你自己动手制作的第一把琴》:虽然翻译的文章比较晦涩难懂。

你还可以阅读论坛《造琴日记》里的文章,特别是杨荣华师傅的做琴过程,我都认真的收集起来,因为里面对不同工序的细节都有特写图片,比较有参考价值。当然不同的制琴师不同工序有不同的做法和用不同的工具,这些都值得我们学习揣摩。

避免看一些比较玄学的文章打击自己,像什么什么油漆不可复制、什么什么工艺已经失传(在现代科技面前都是骗鬼),这些负面的东西不看为妙。

还有一本书 timg.jpg :叫《小提琴制作艺术》,因为是国内重新编辑的翻译版本,加上翻译得不是很好,里面附带的一些1:1图样在国内版本里变成缩小版,没什么参考意义,但里面还是有大量学习资料的,只是非原版的东西提供的数据还是要多参照其它地方才行。

2020年11月23日

 楼主| 鱼儿 发表于 2020-11-30 23:49:31 | 显示全部楼层

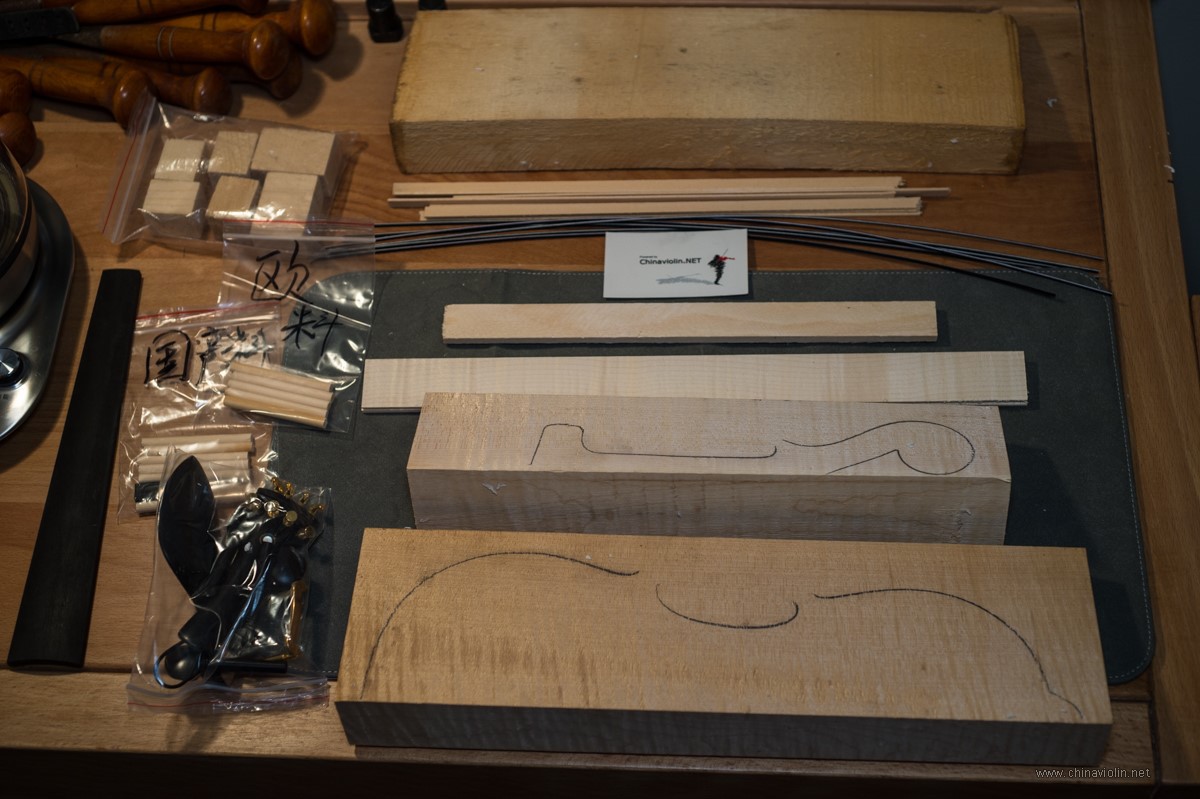

这次制琴用到的材料。

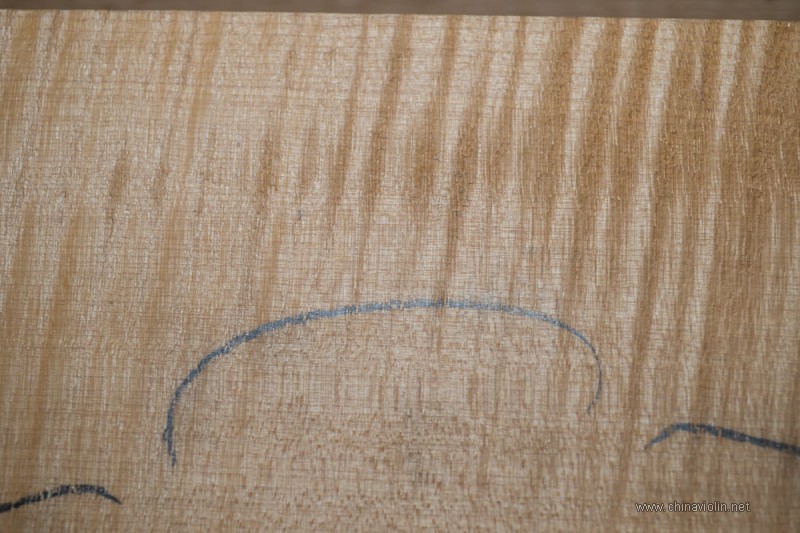

这是枫树背板料。


云杉面板料。

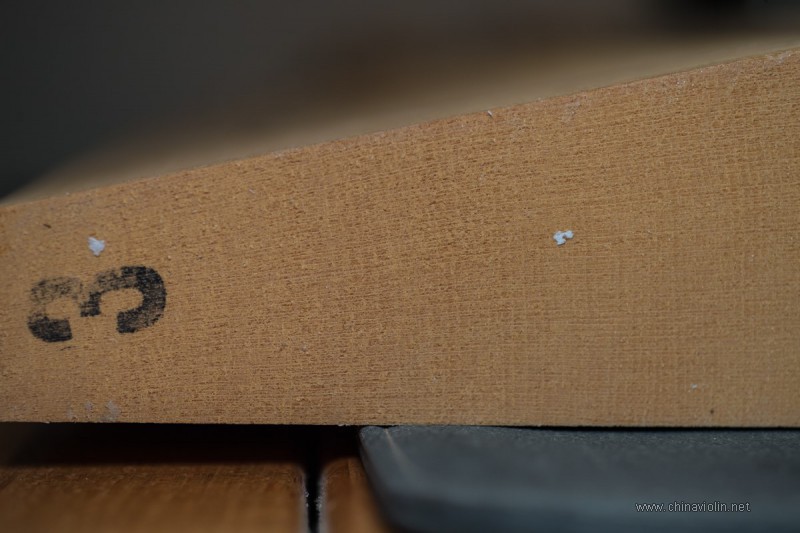

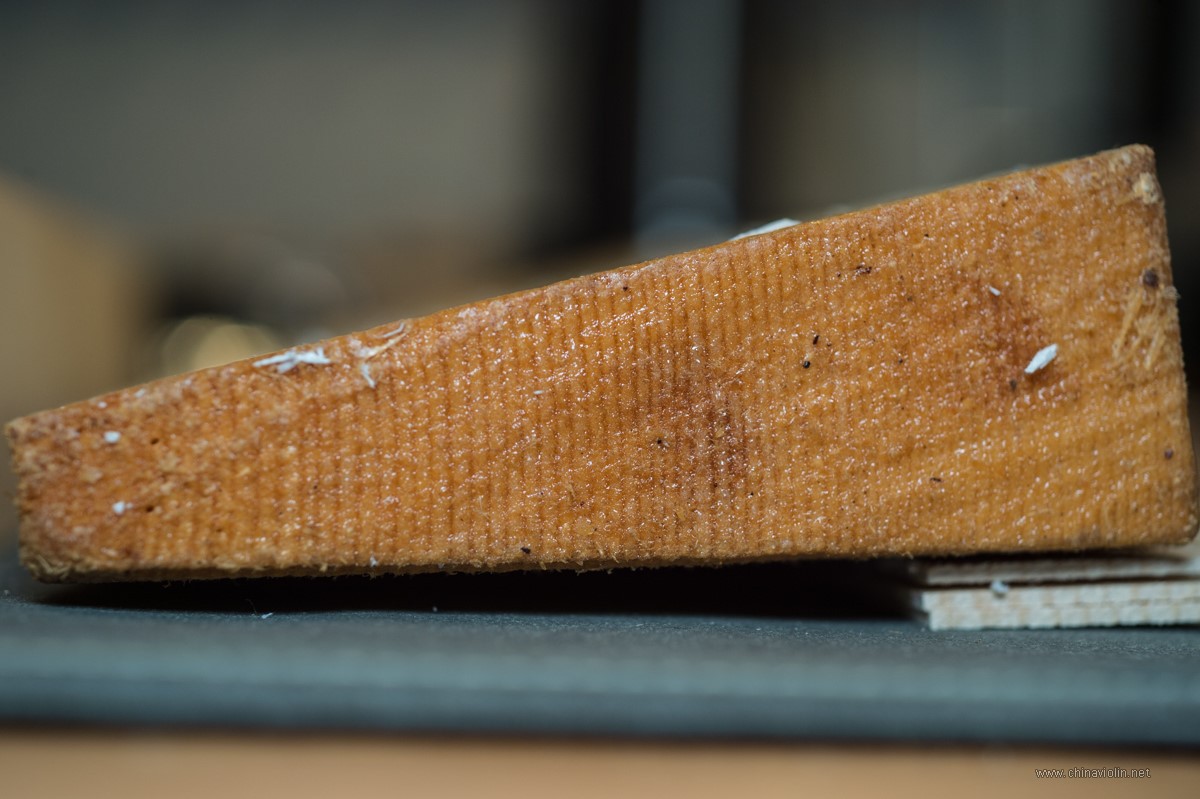

云杉的剖面,两端有封蜡,这是必须的。

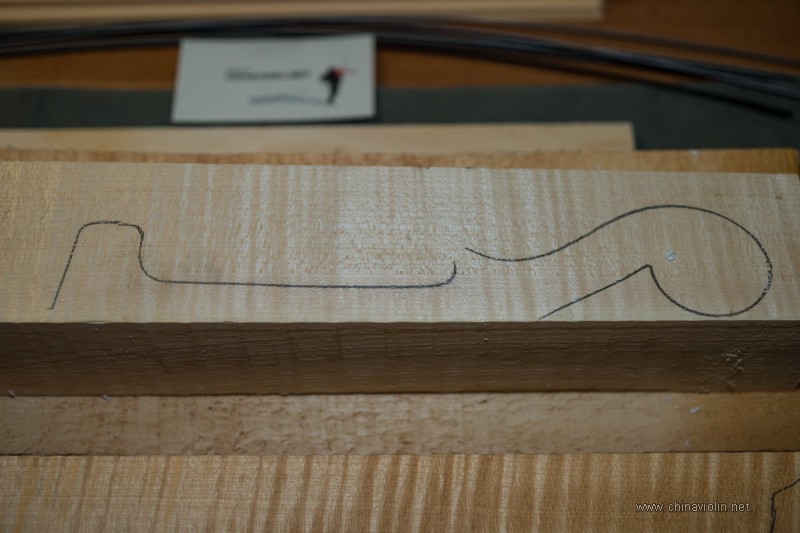

琴头料。





太极神人 发表于 2020-12-1 16:28:06 | 显示全部楼层
加油!祝马到成功!
 楼主| 鱼儿 发表于 2020-12-3 22:51:07 | 显示全部楼层

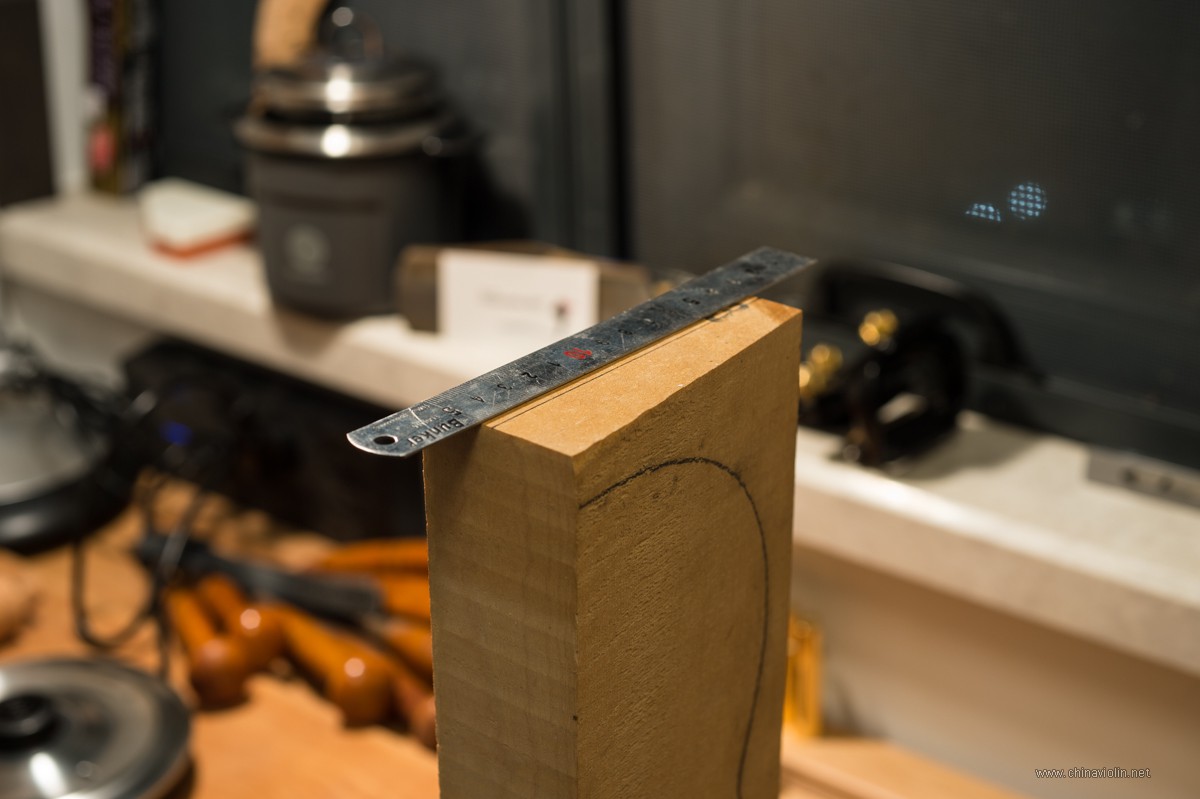

要把这块枫木锯开成两半,才能拼出一块完整的背板,首先就是标上中线。

划好线后。

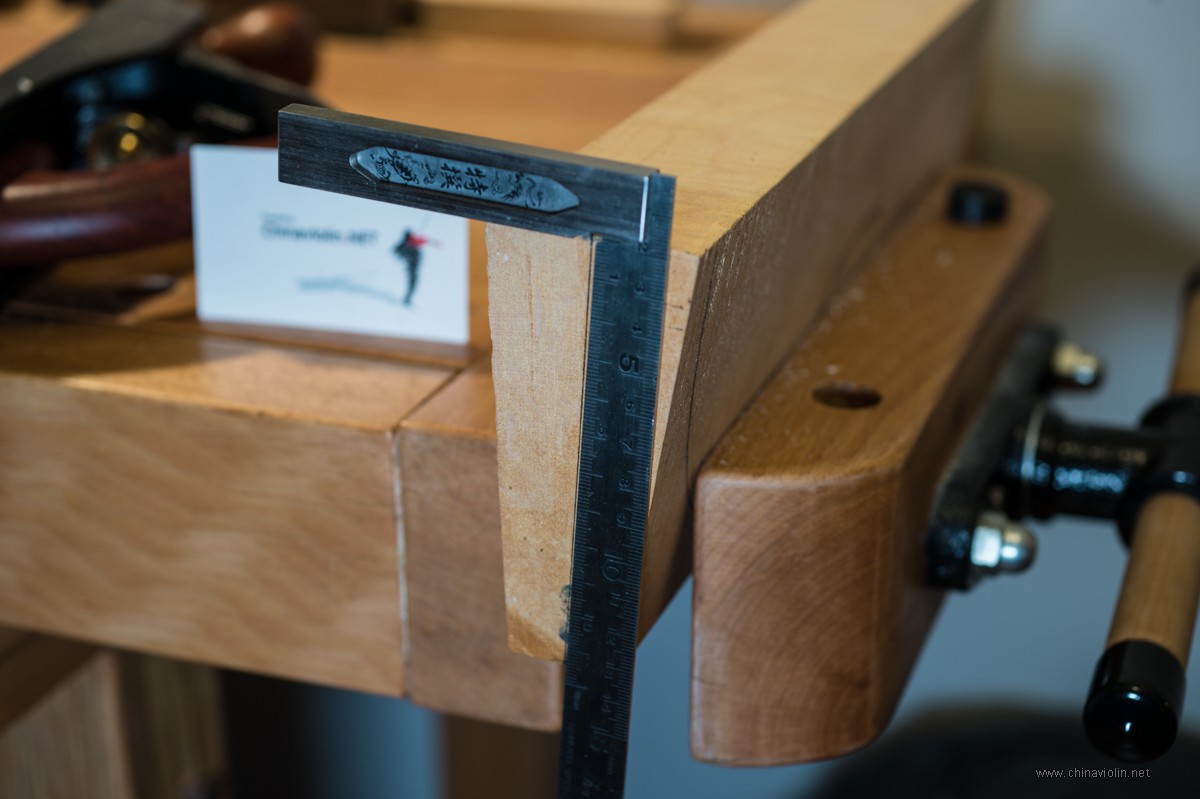

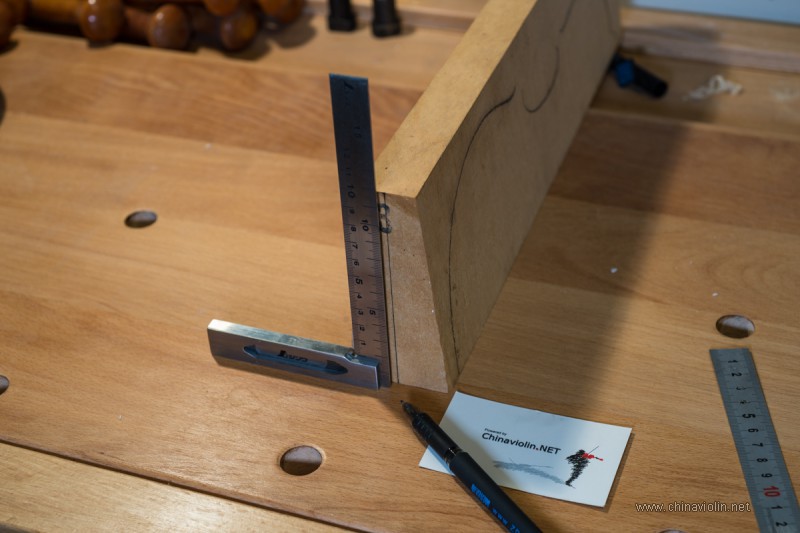

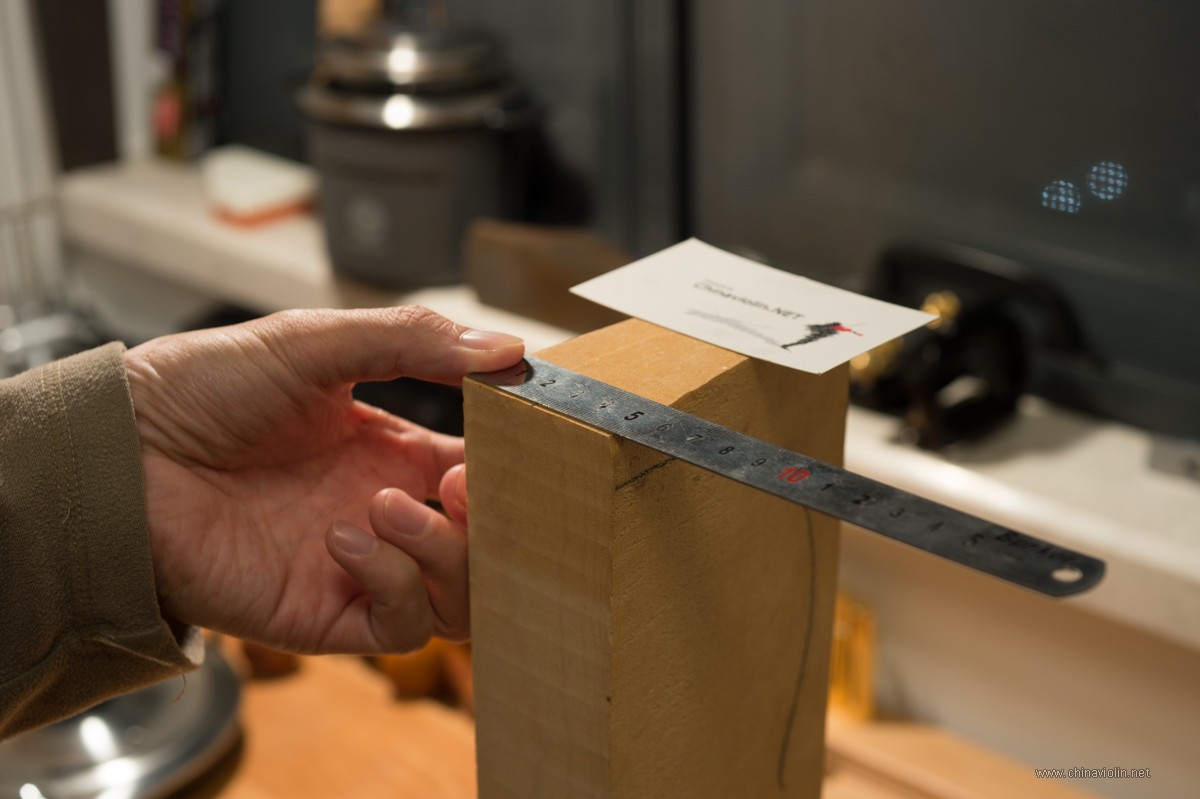

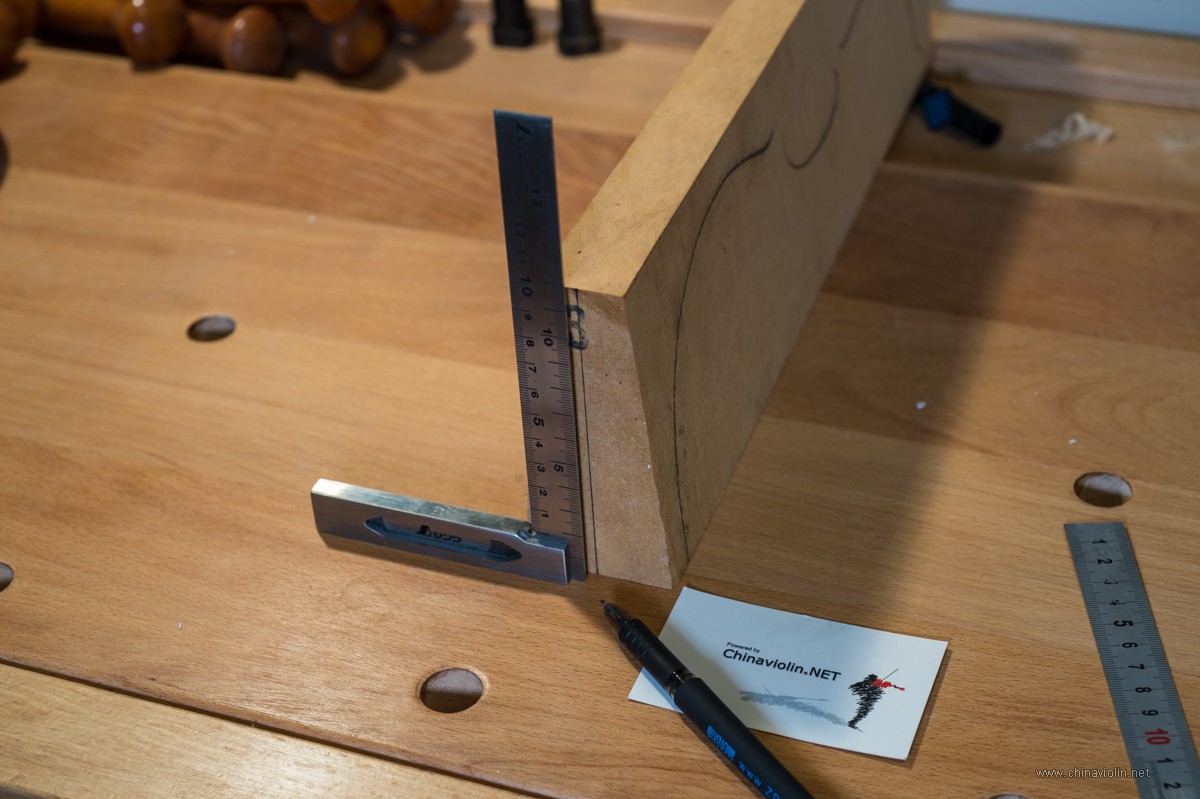

用直角尺检查跟底部是否垂直。

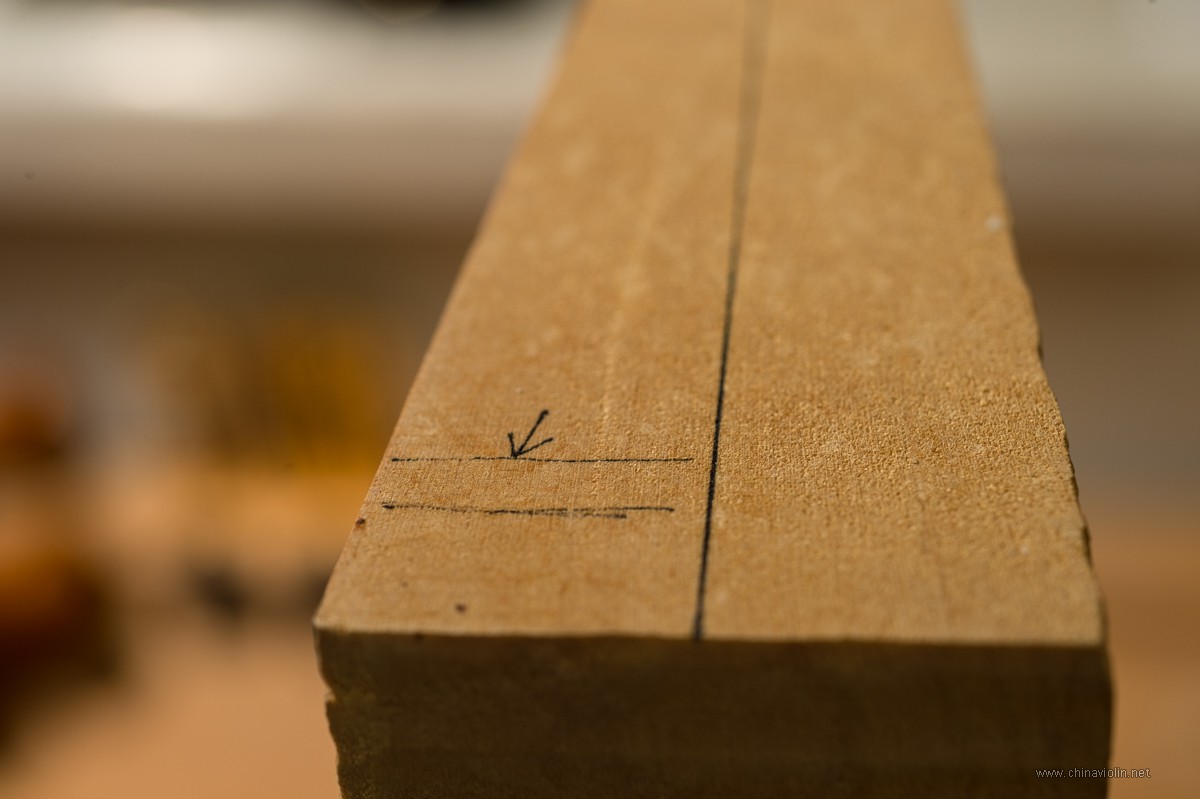

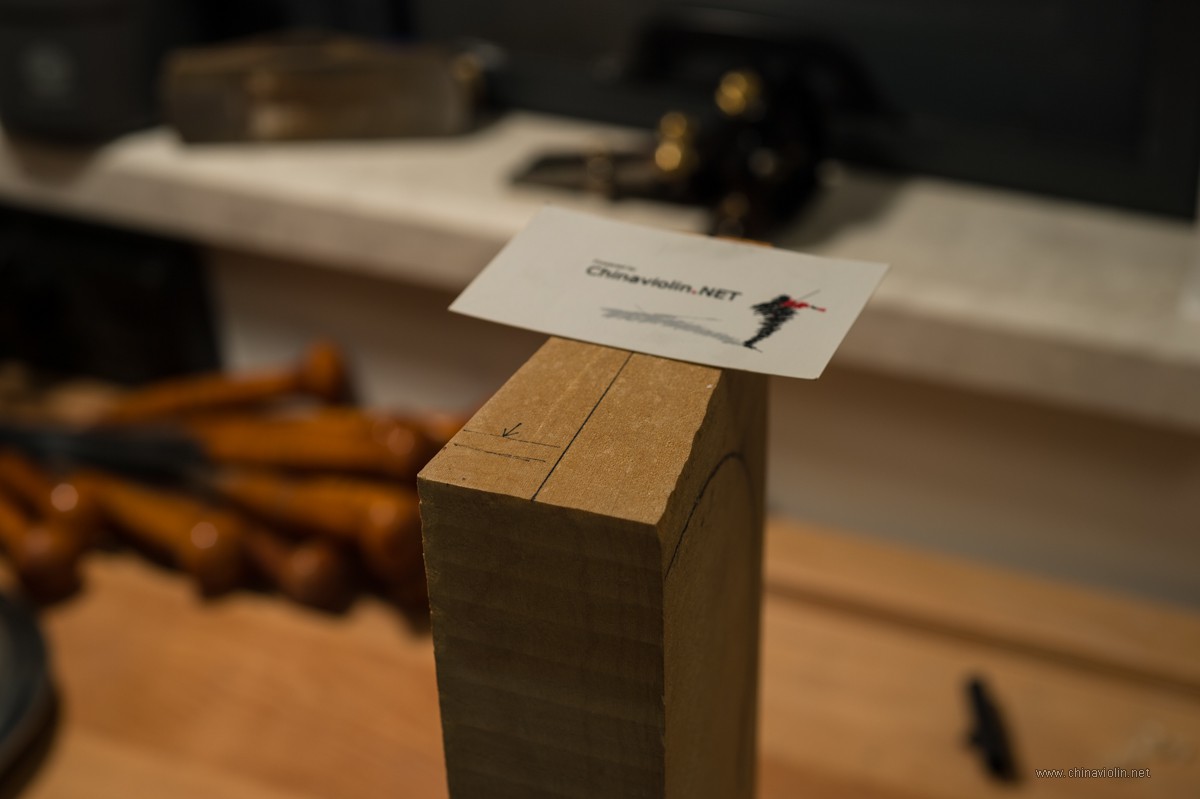

还有一个就是观察木头年轮的走向,要跟中线垂直。

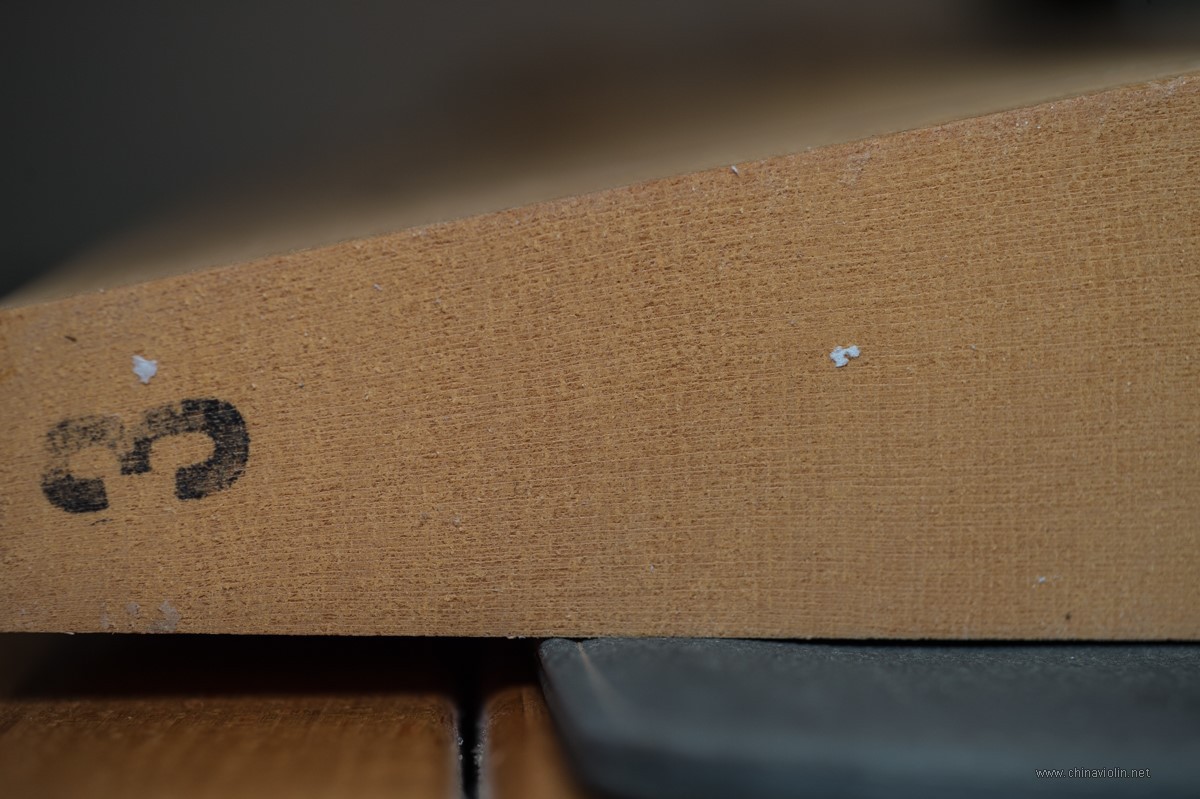

箭头横线处即是年轮走向,比较淡。

根据这篇文章记载:《弦切板和径切板区别》,显然我们的这块背板是称之为“径切”的木料,所以它的年轮(箭头处横线)应该是要跟中线垂直,这样声音才能通过最短的路径在木纤维里欢乐地传输。



杨荣华 发表于 2020-12-4 07:28:29 | 显示全部楼层
来了,来了。一把小提琴有几十个木料部件组成,作为一个制作人要做到对每一个部件有所了解。(当然工厂或多人流水制作的手工琴就不必考虑那么多了,只要把他们每个人自己份内的活做好就行)我的195号琴面板为何偏右而不在正中锯开,有两方面,1材料供应商多数为锯切料,每块料年轮不会都是那么垂直,所以要划出料的年轮线的垂直线,尽量要做到尺寸够处开锯。2  一般料都比较大,这样锯切,大的一面可再锯切一片下来做音箱内衬条。鱼版的面料从旁边图片上看,年轮也不垂直,开锯时考虑一下。
杨荣华 发表于 2020-12-4 07:47:31 | 显示全部楼层

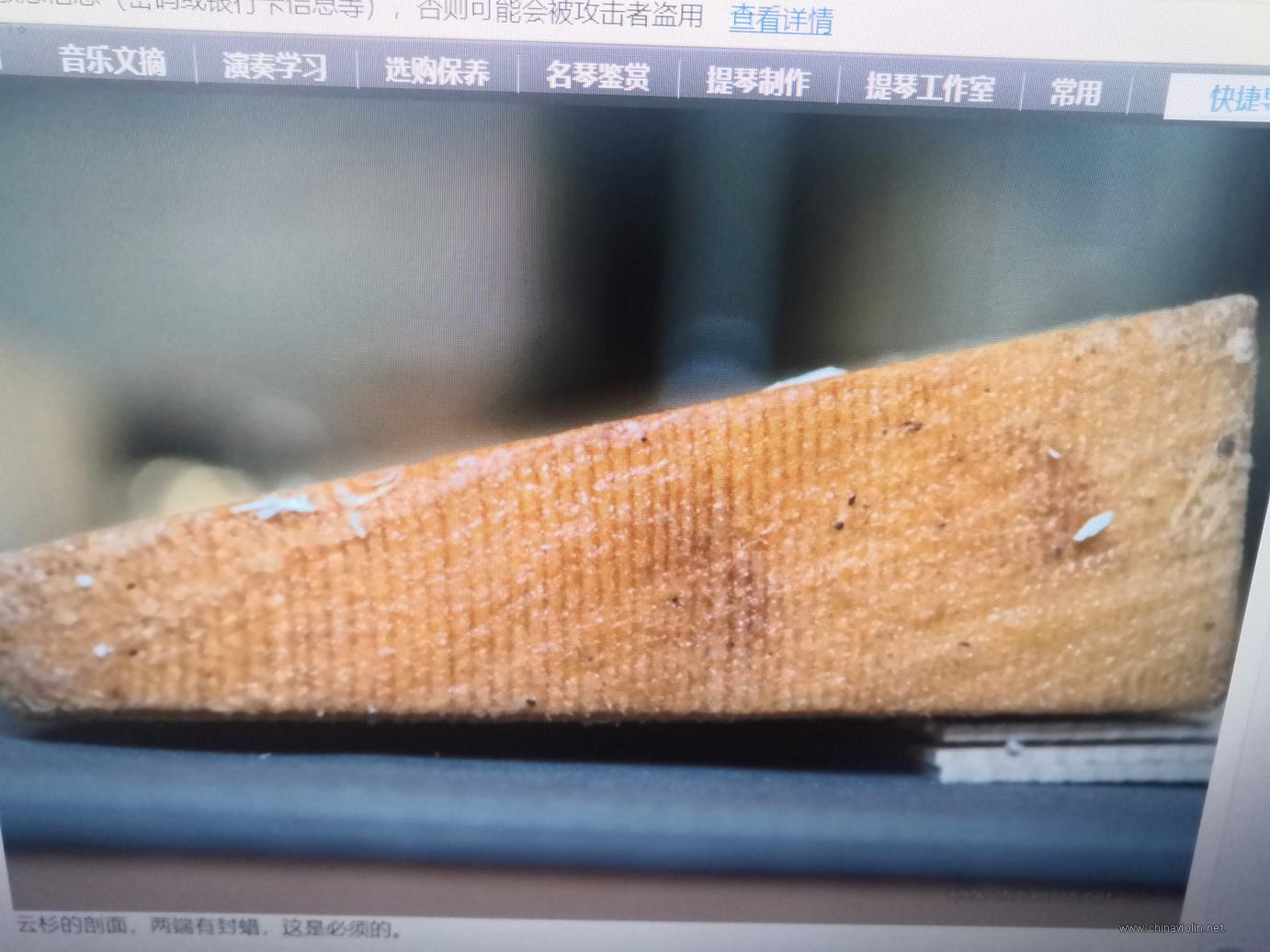

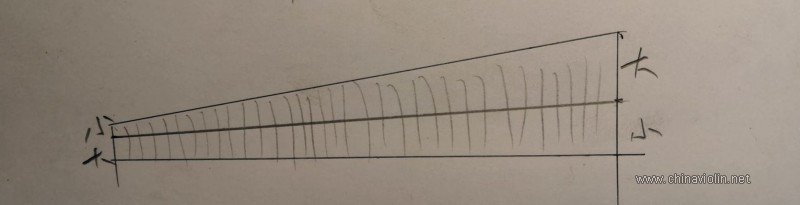

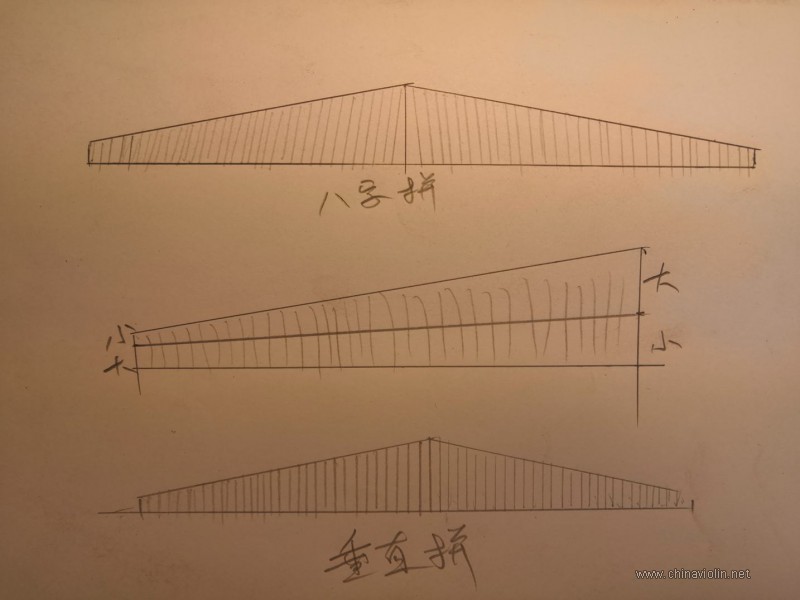

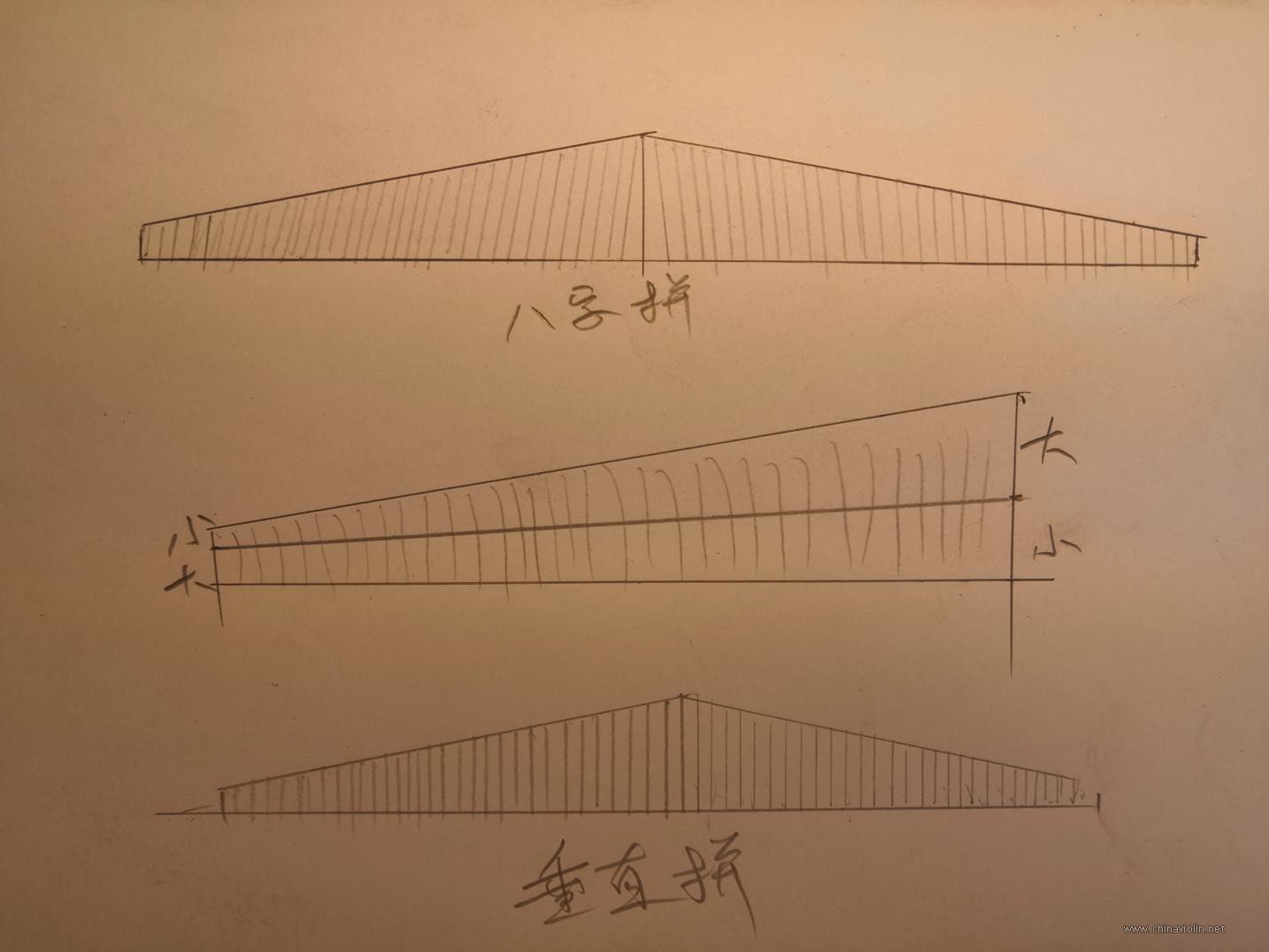

图片来了,鱼的面料,建议用下图开切法。

点评

感谢杨荣华师傅的精彩讲解!这是教科书里没有的东西。  详情 回复 发表于 2020-12-4 09:32
 楼主| 鱼儿 发表于 2020-12-4 09:32:01 | 显示全部楼层
杨荣华 发表于 2020-12-4 07:47
图片来了,鱼的面料,建议用下图开切法。

感谢杨荣华师傅的精彩讲解!这是教科书里没有的东西。
hhjviolin 发表于 2020-12-5 05:38:58 | 显示全部楼层
版主的手还细嫩啊
计算机场统计 发表于 2020-12-7 17:58:10 | 显示全部楼层
祝版主制琴成功!慢慢做,不要着急。
 楼主| 鱼儿 发表于 2020-12-15 22:32:36 | 显示全部楼层
未刨之前很明显底部是扭曲的,两边都跟中线不垂直。

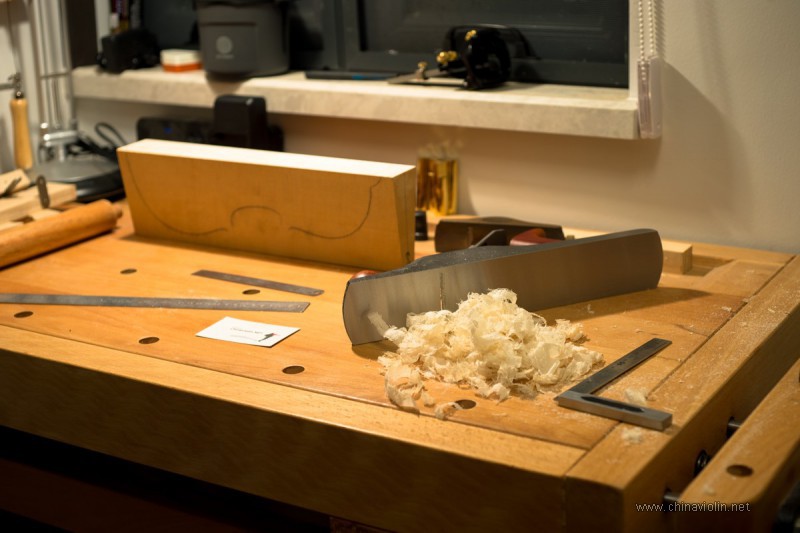

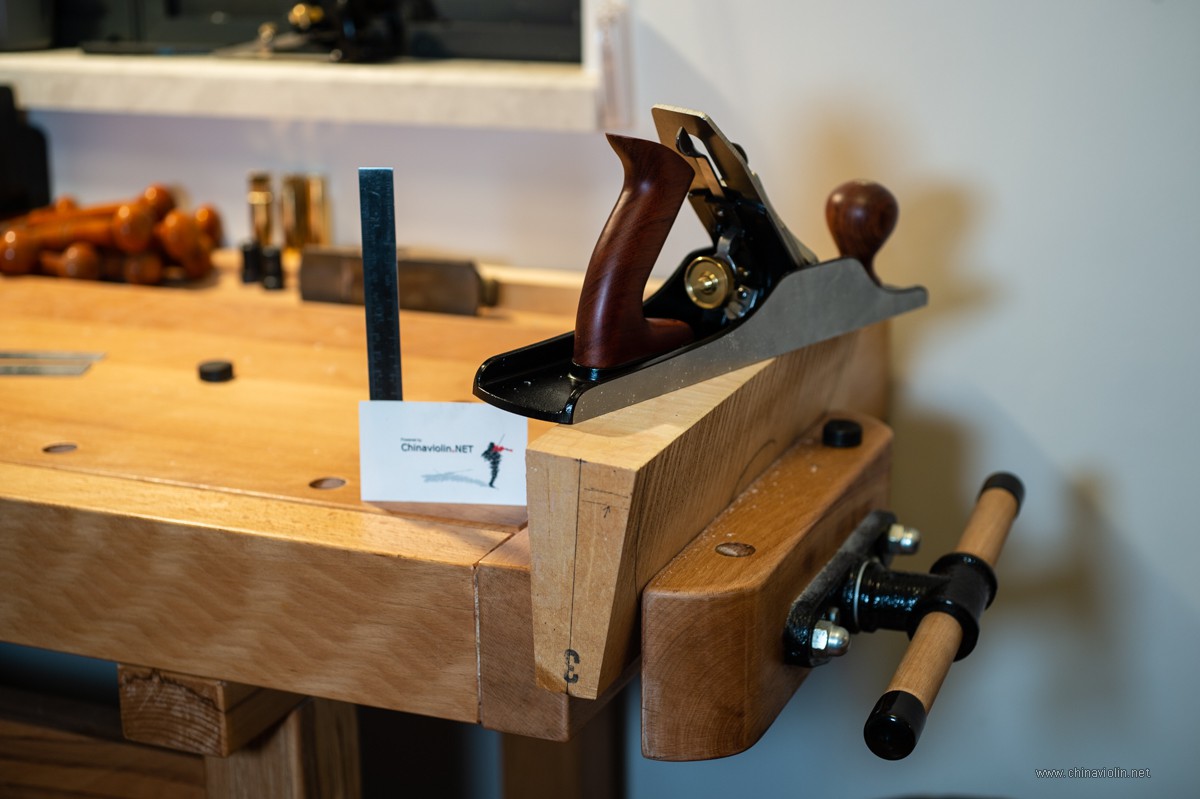

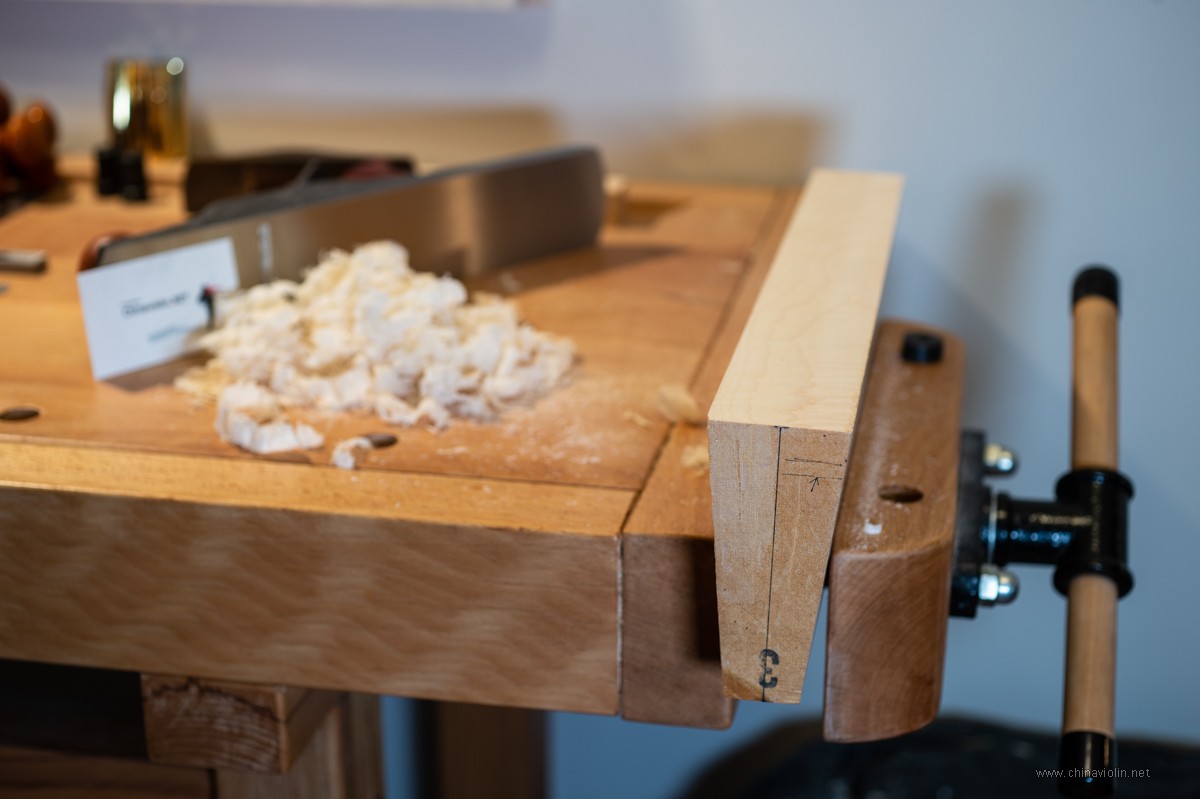

用桌夹夹好,开刨。

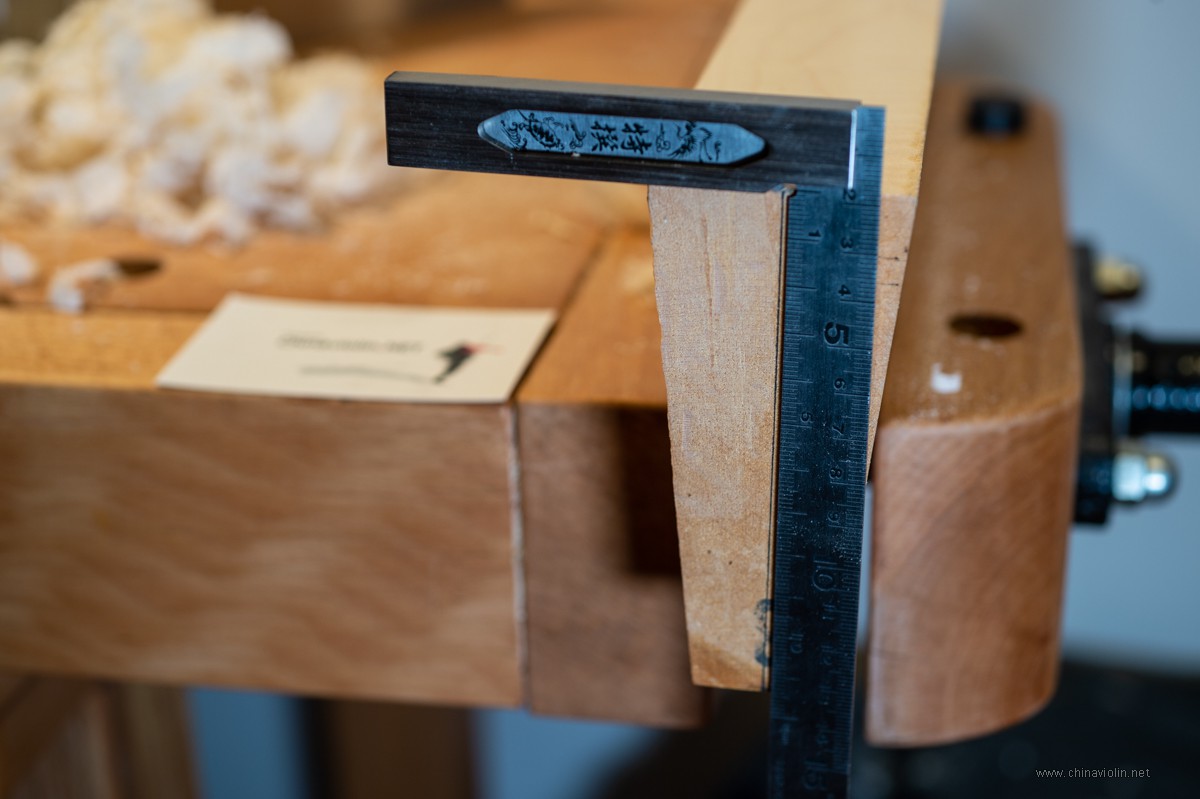

一边刨一边校正垂直线。

刨几刀就把木头调过来换一头,再校正垂直线,以便两头一致。

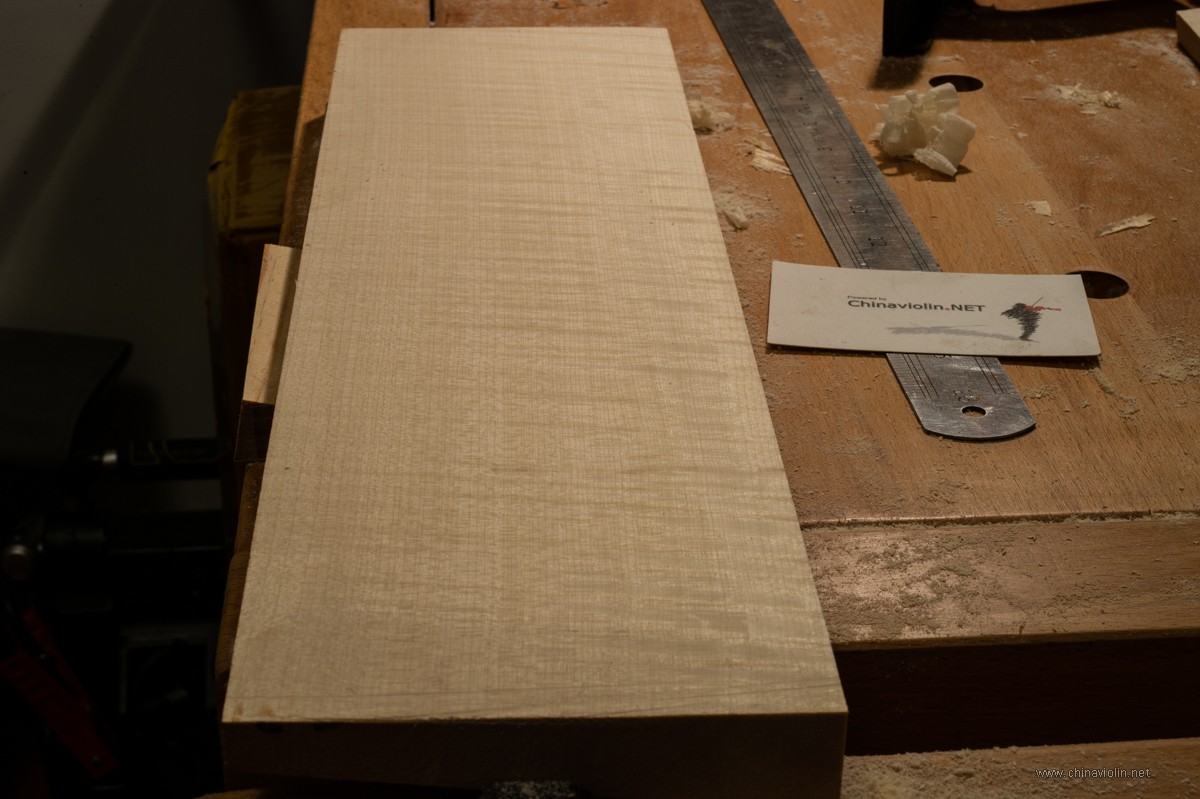

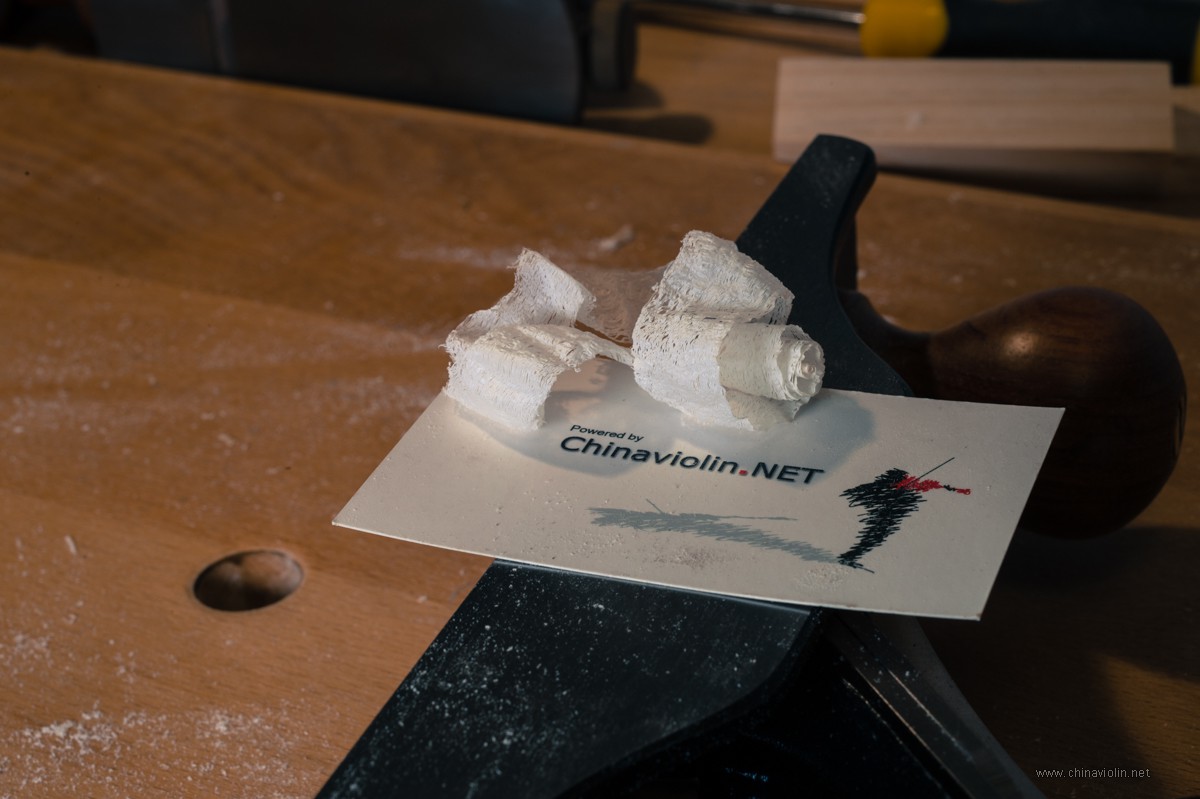

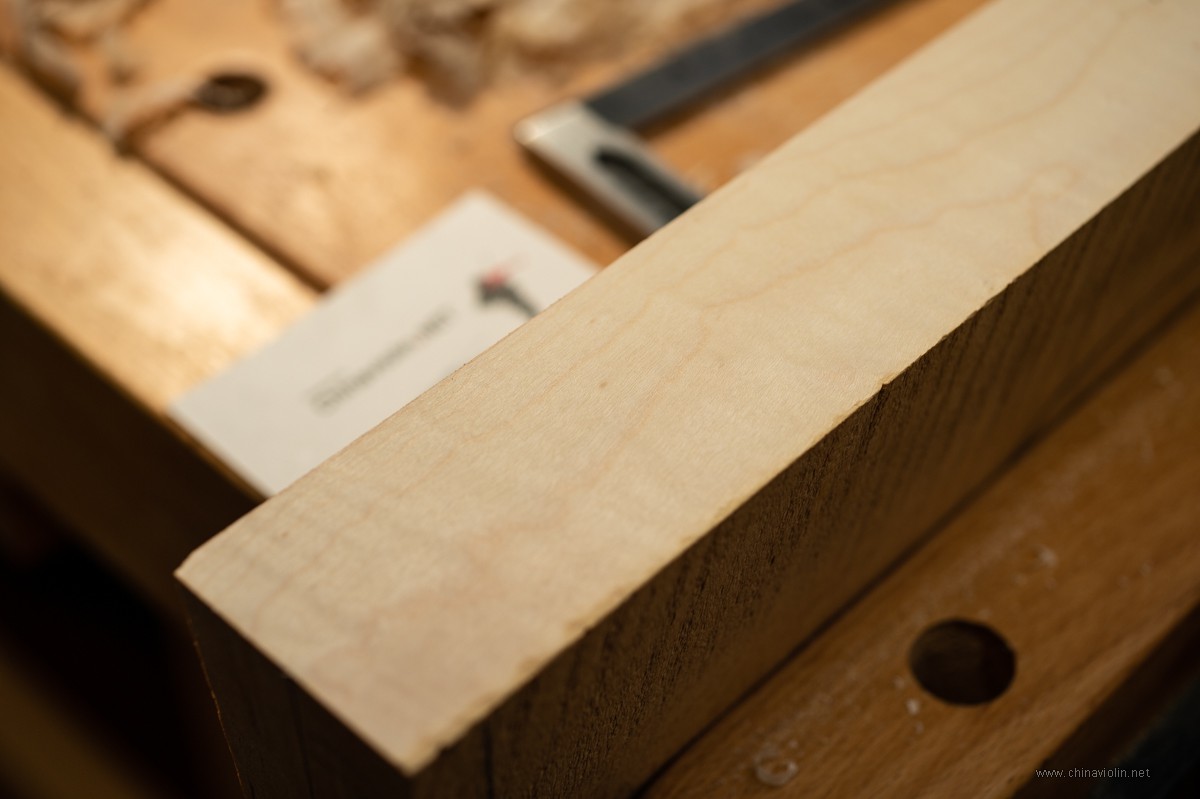

刨好了,跟少女的肌肤一样细腻,在脸上蹭过了,的确很光滑。

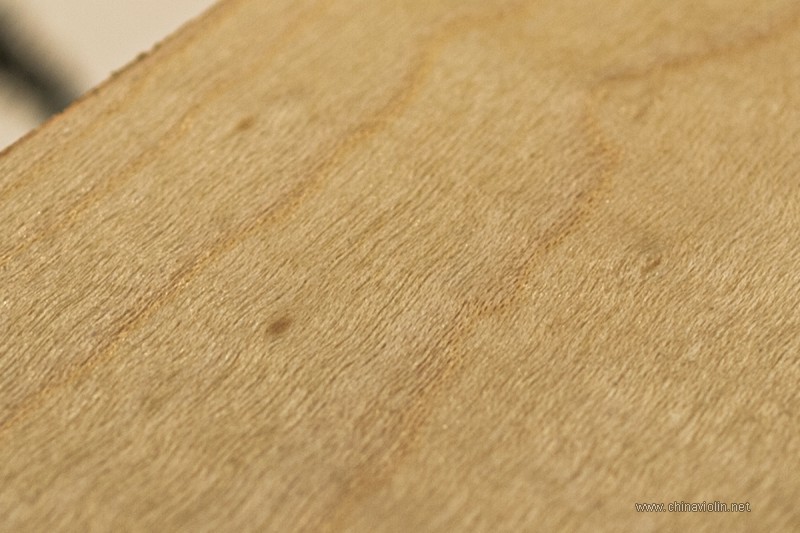

放大特写。

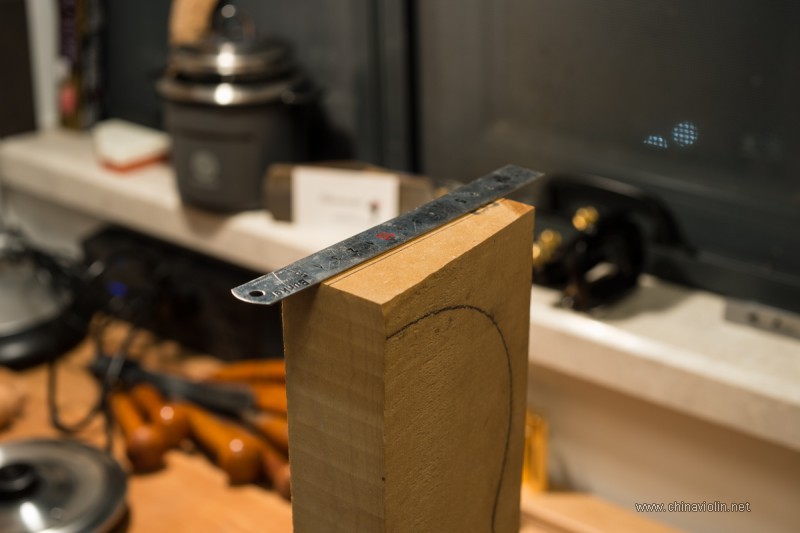

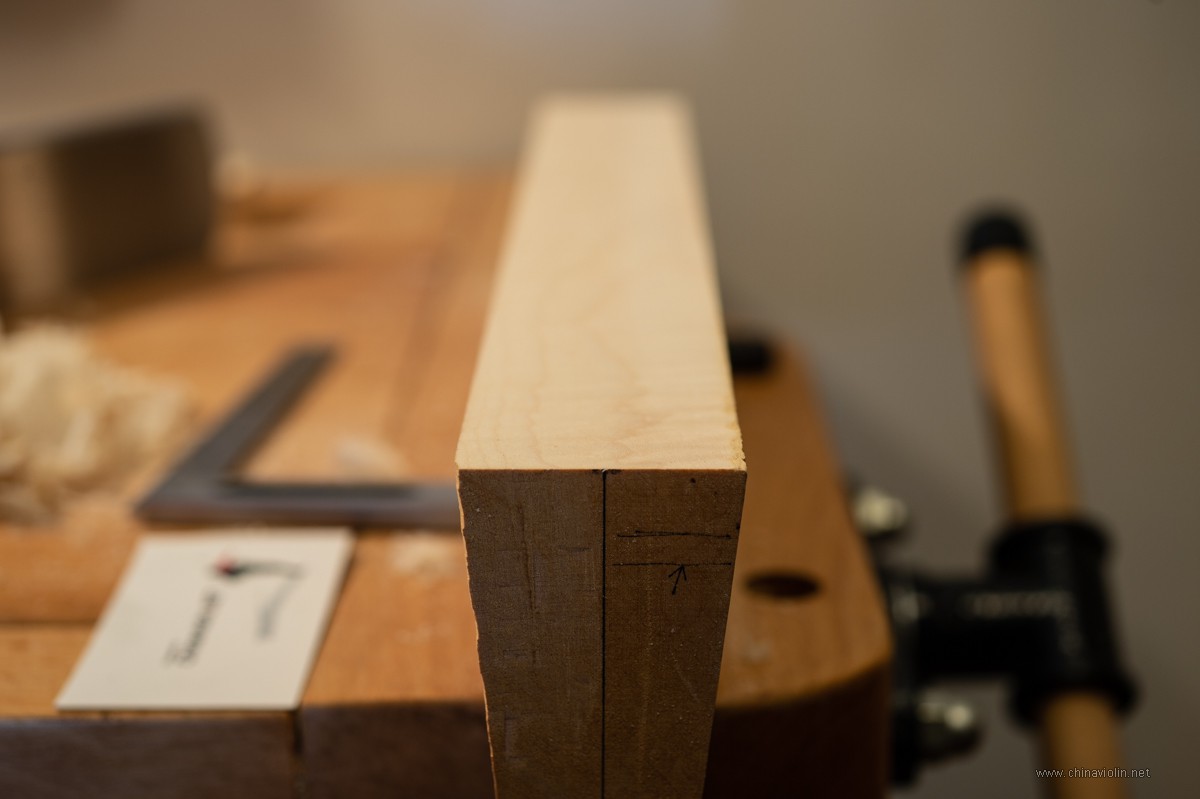

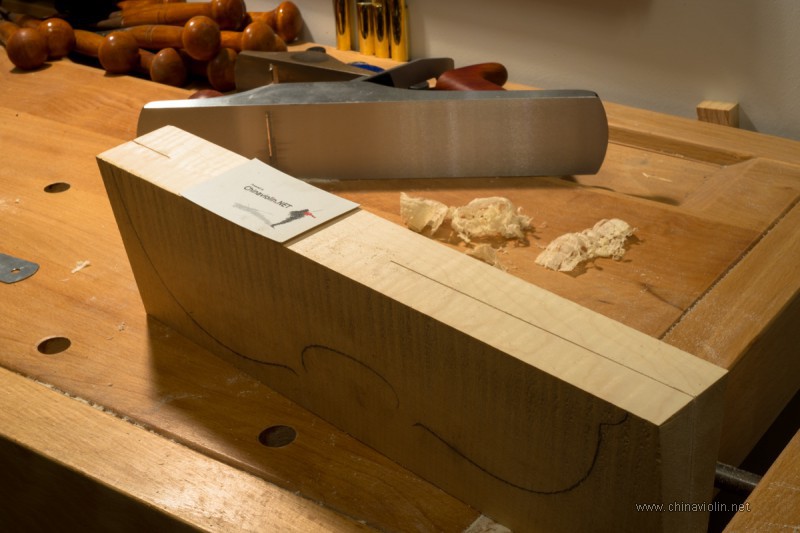

两边完全垂直,就等下一步开锯了。




 楼主| 鱼儿 发表于 2020-12-16 21:53:53 | 显示全部楼层

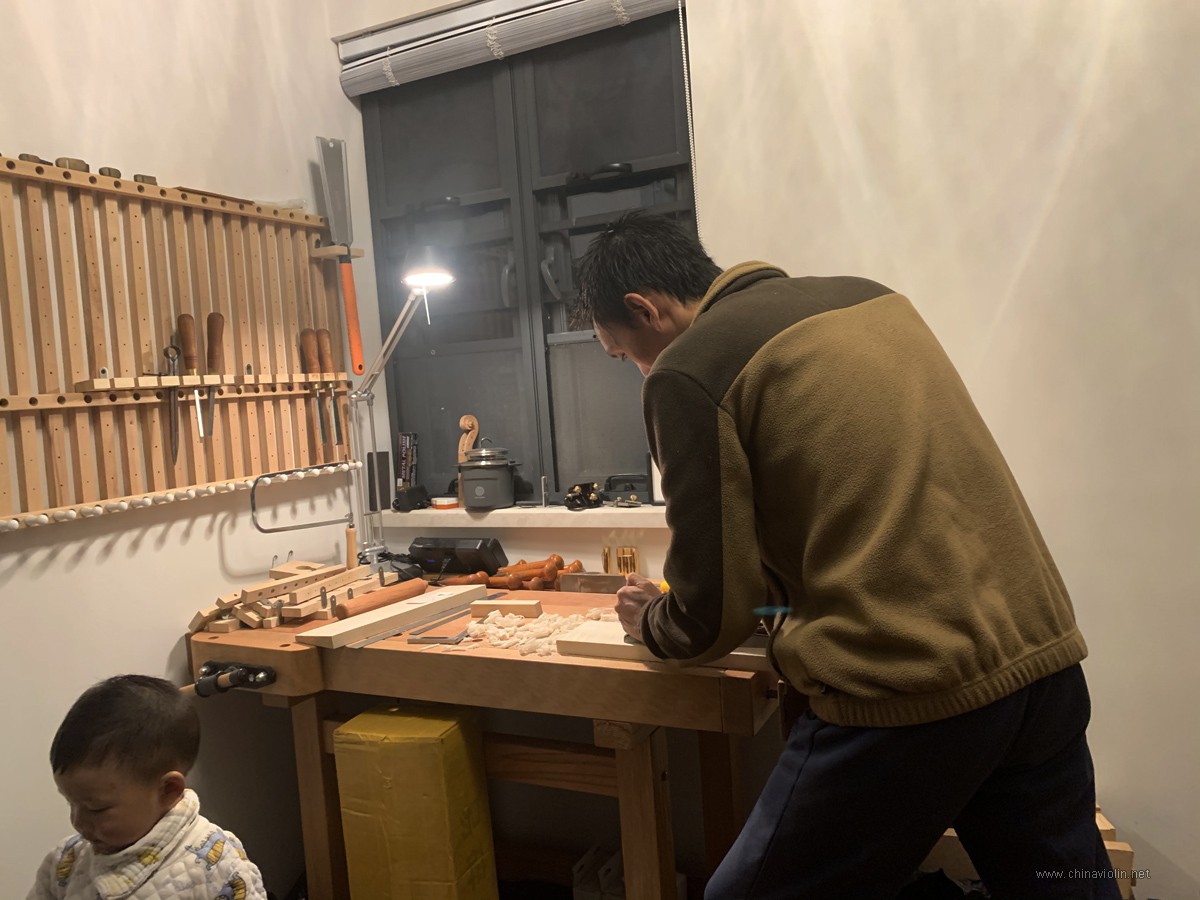

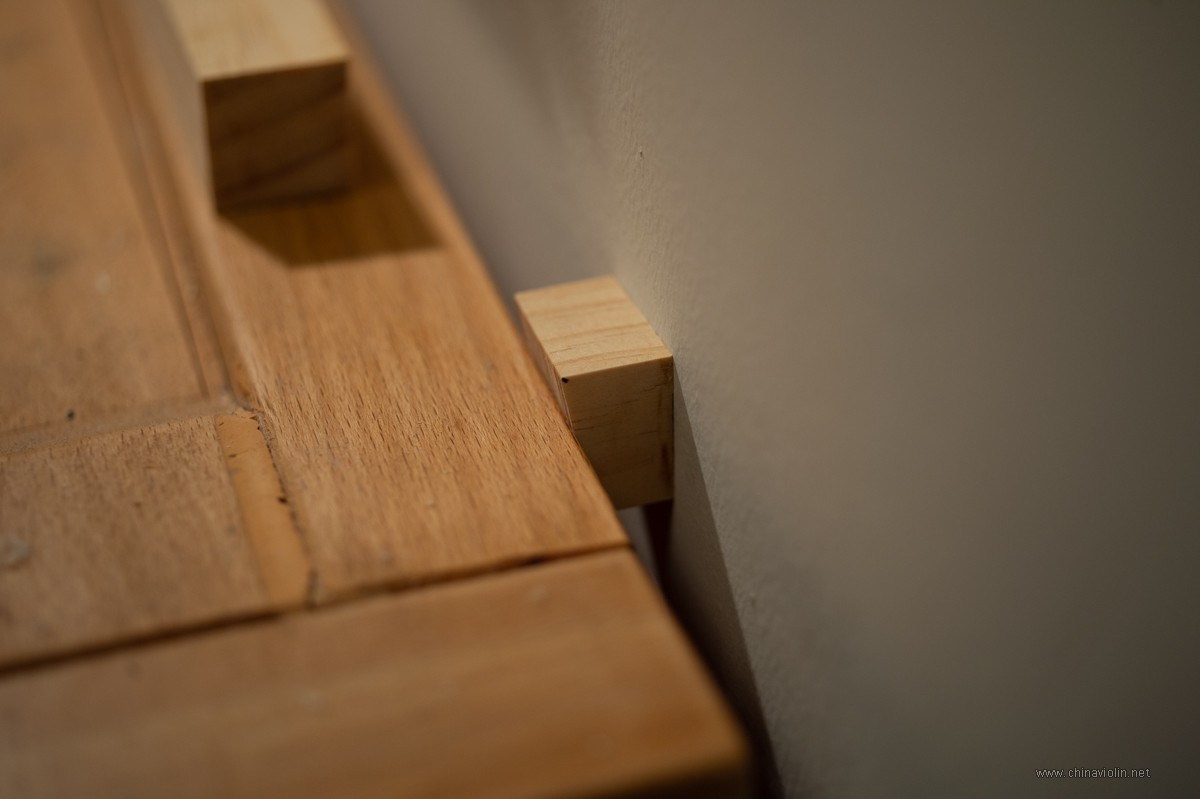

桌面可以用楔形垫块抵住墙,纹丝不动。
 楼主| 鱼儿 发表于 2020-12-24 22:47:34 | 显示全部楼层

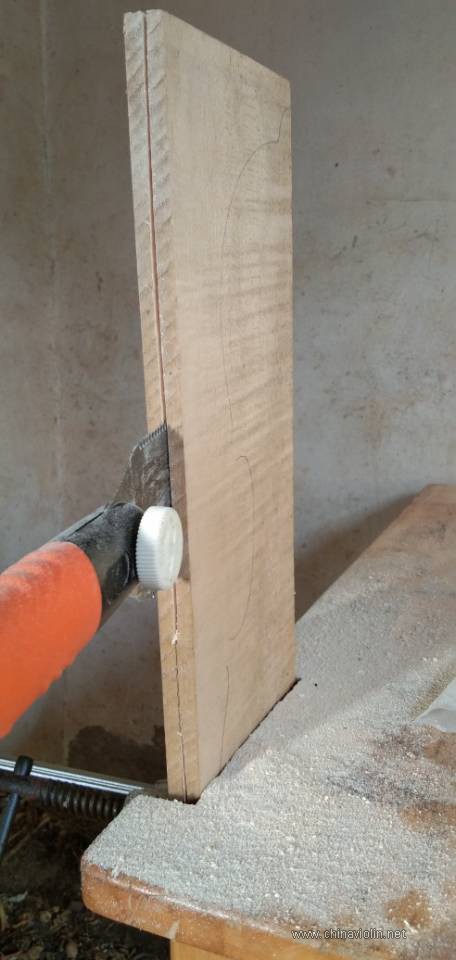

今天要把背板料给纵切剖开:

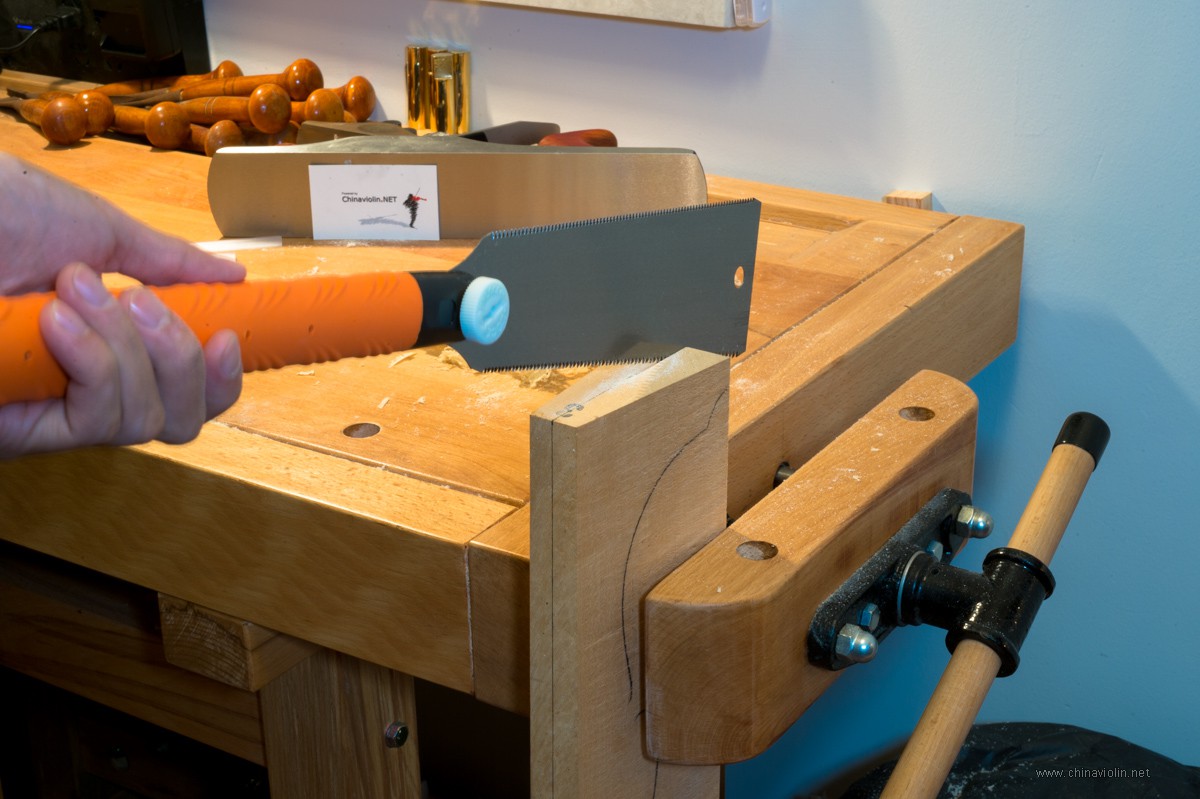

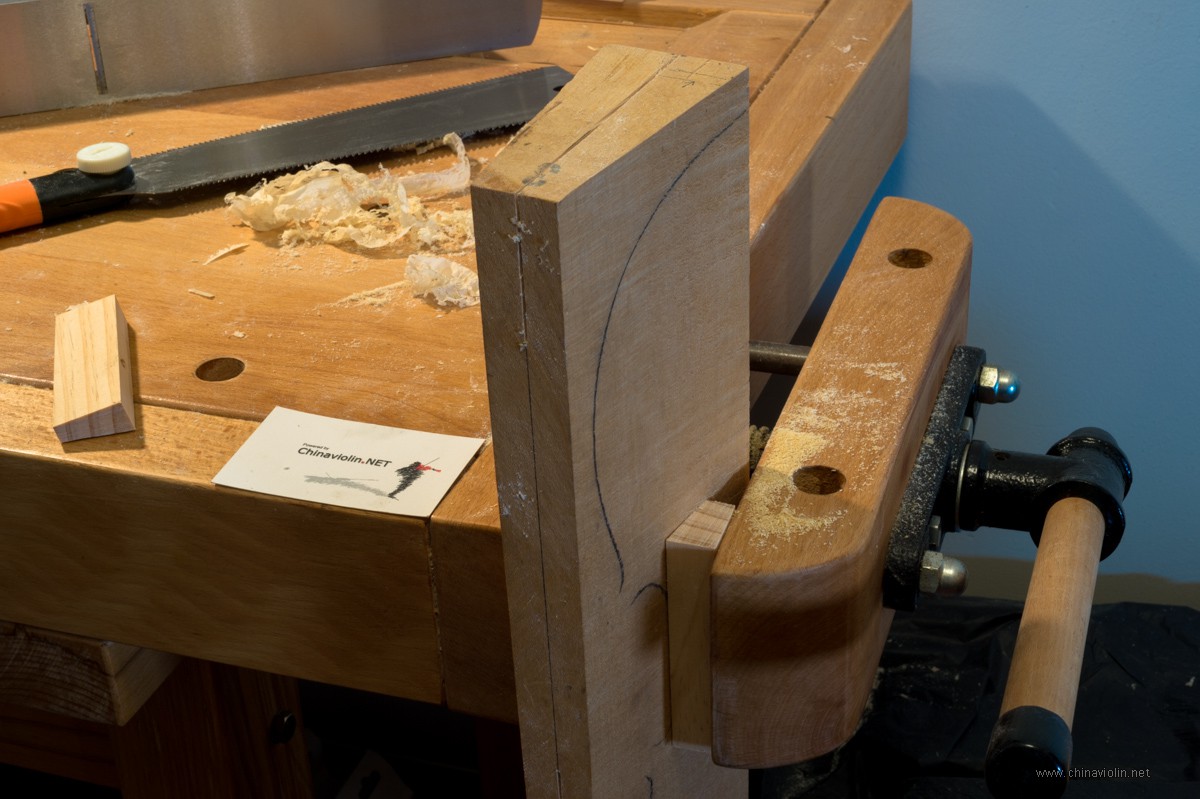

线已画好,只要照着线直直地锯开就行。

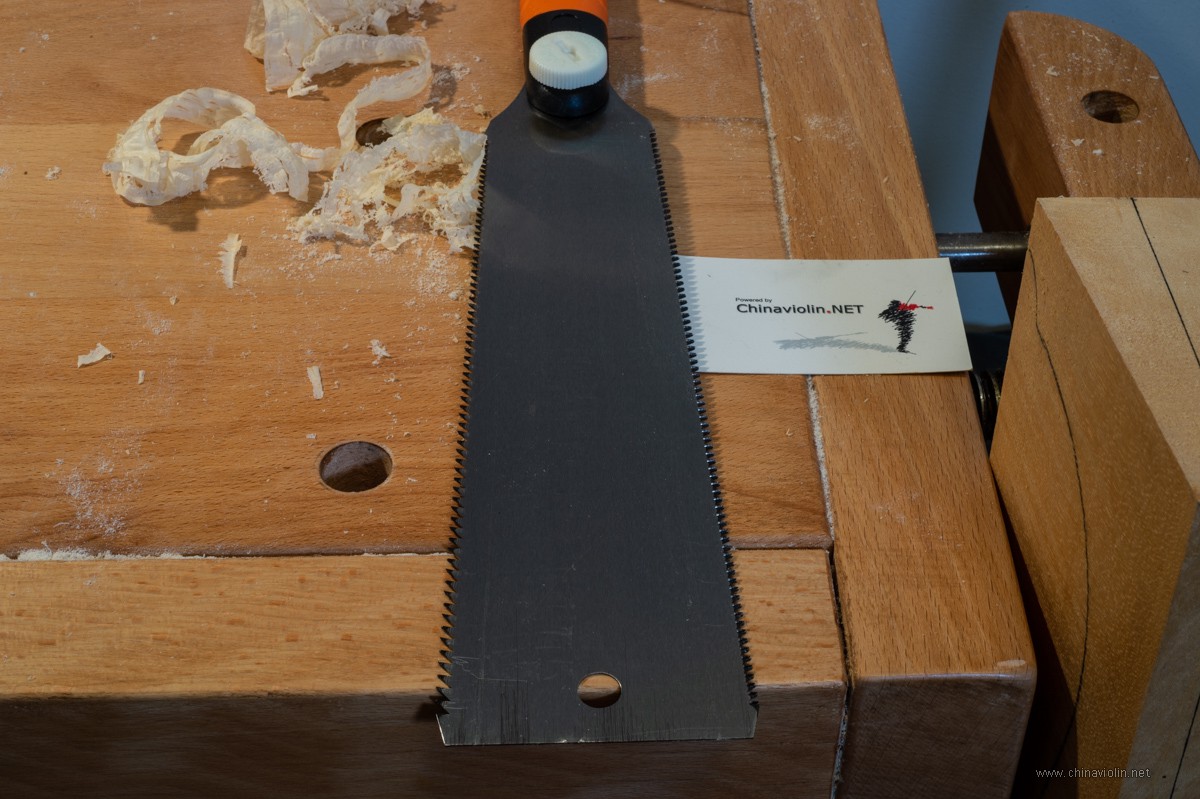

锯子两面是不同用途的,纵切要用到粗齿(关于锯子)。

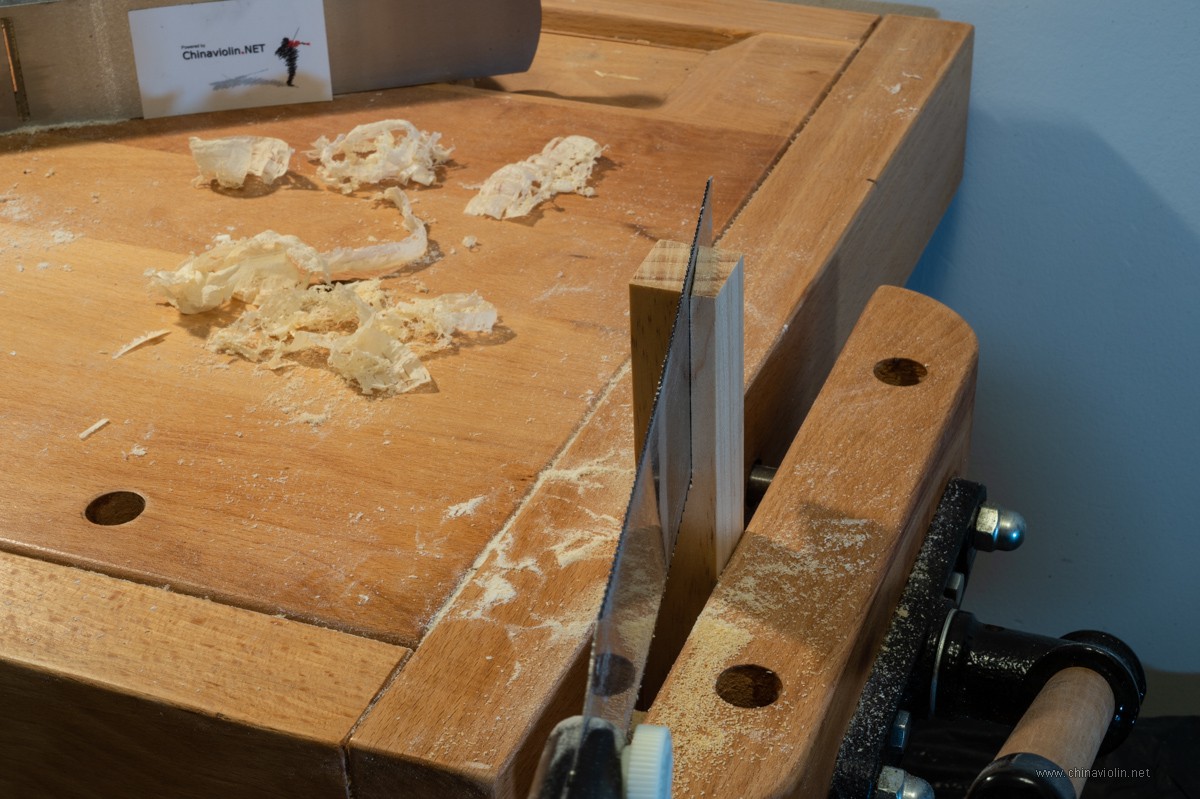

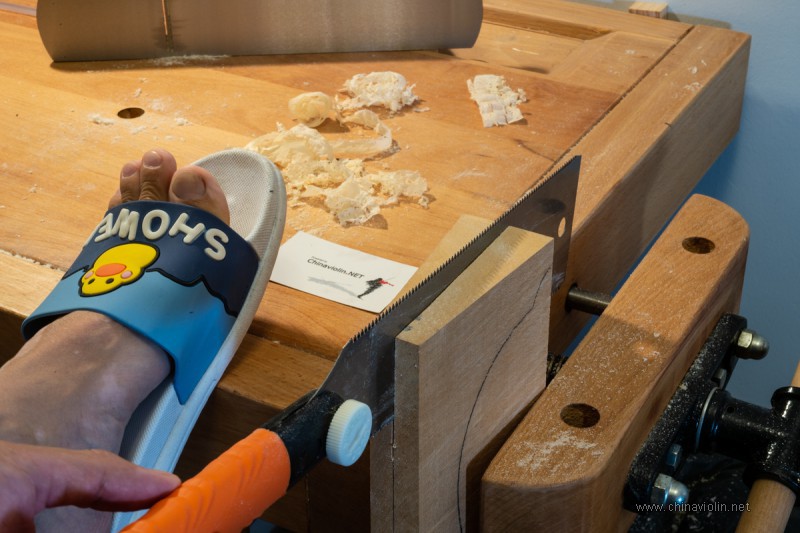

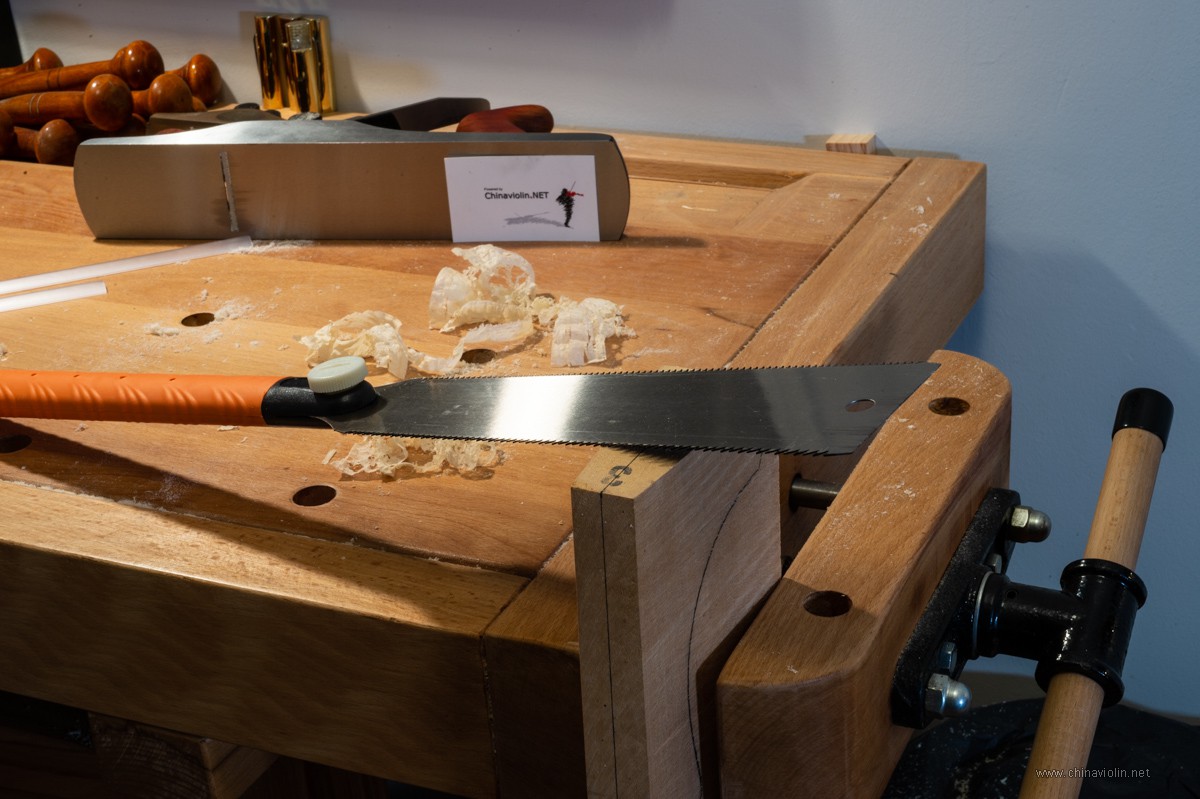

就是这样一直锯一直锯。







劈开。
 楼主| 鱼儿 发表于 2020-12-28 23:57:23 | 显示全部楼层

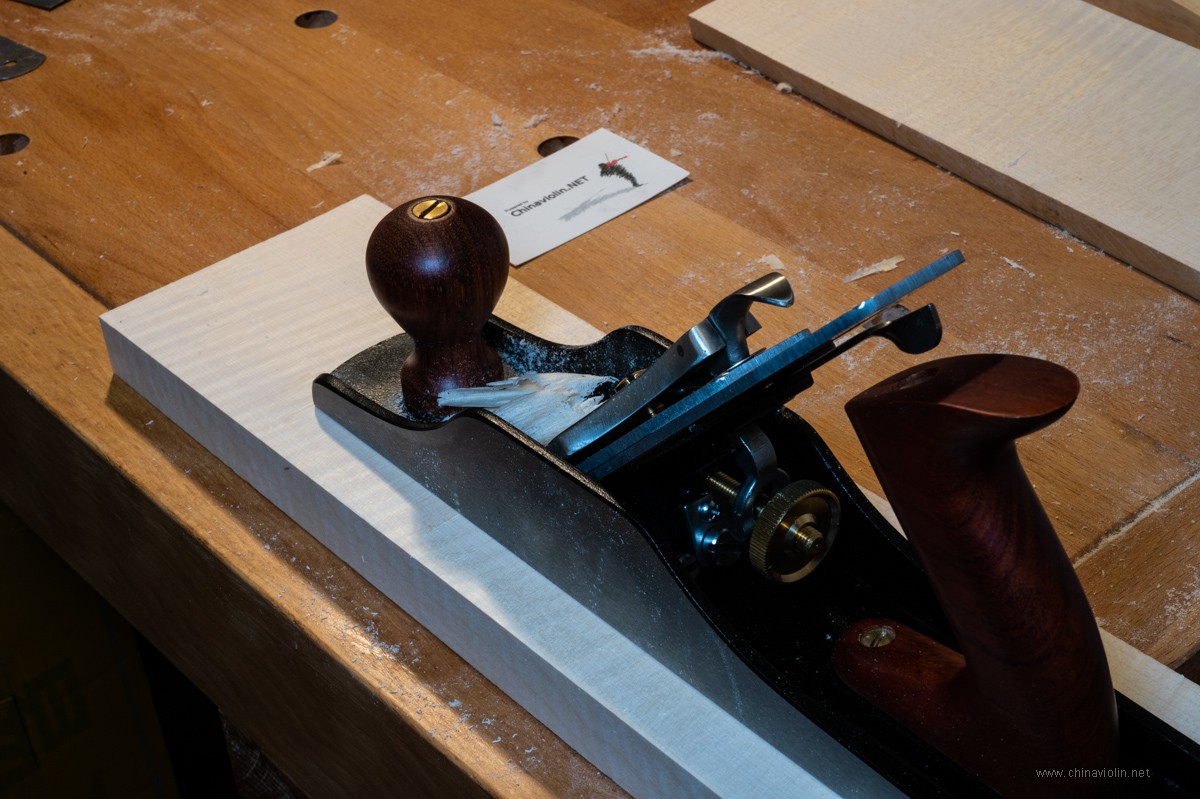

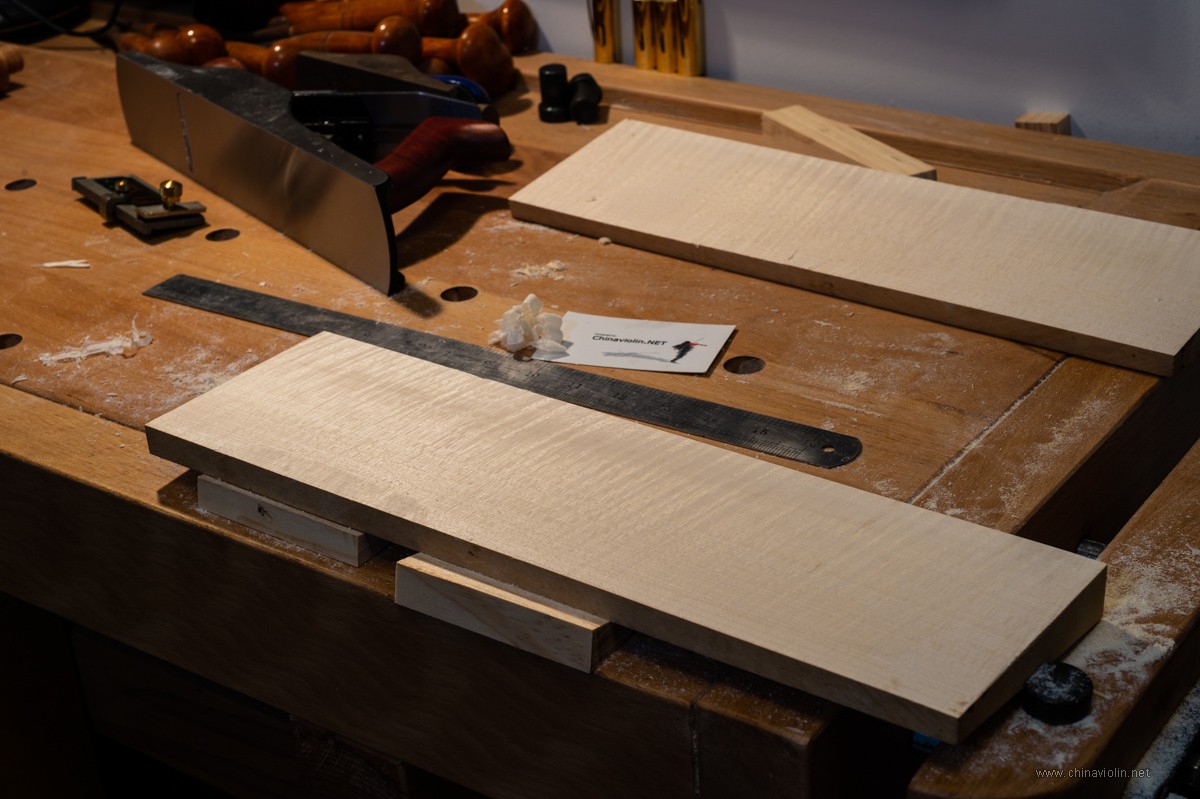

把背板的一面给刨平

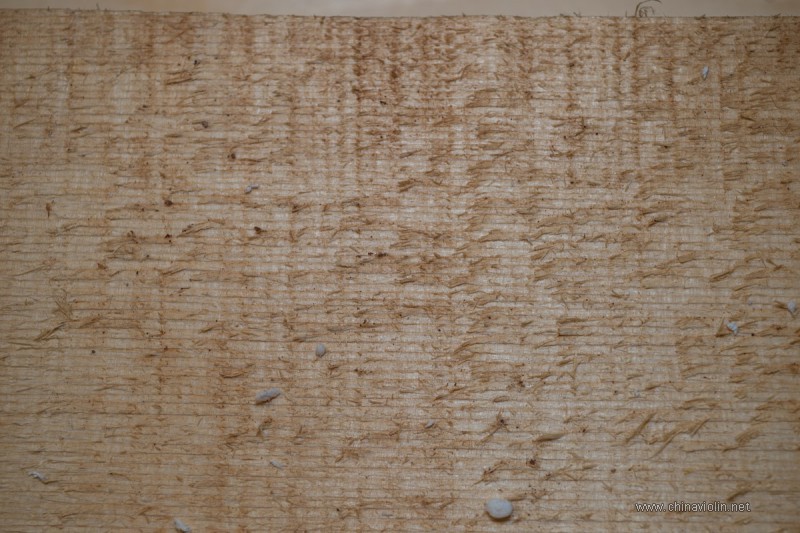

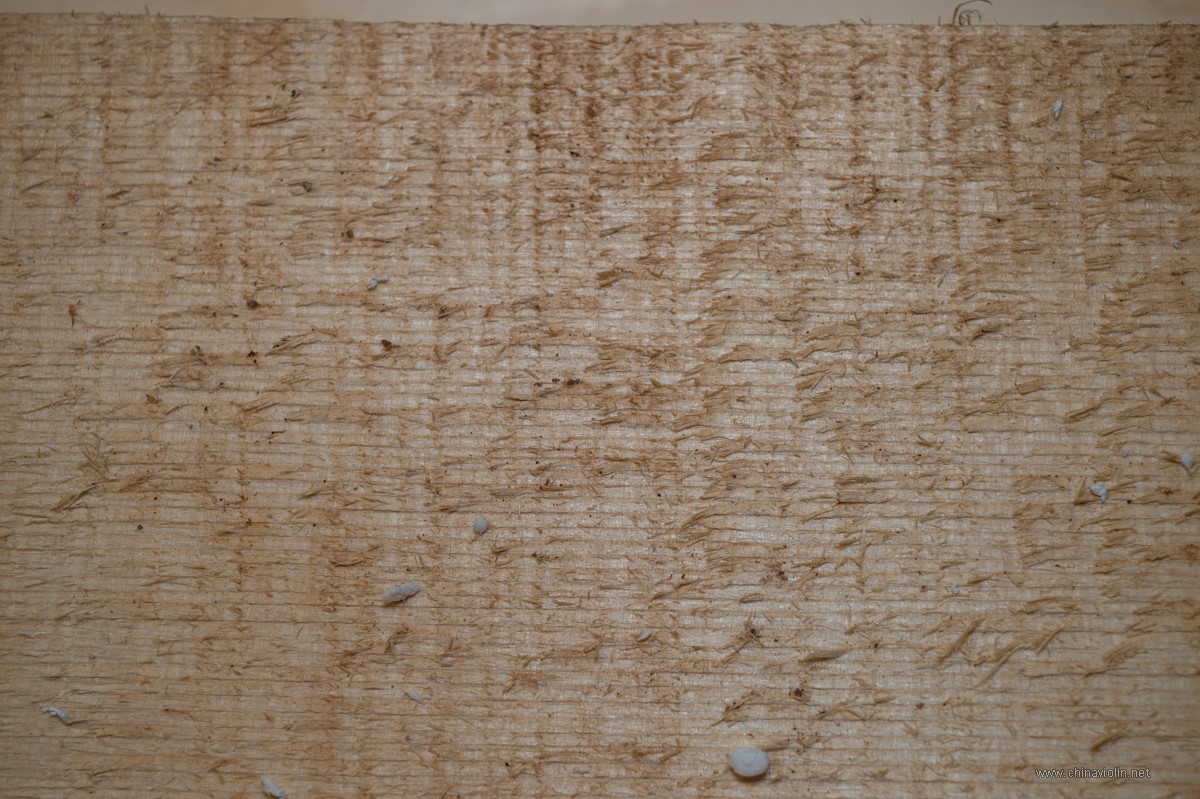

锯开的木板有锯痕,需要用刨子平整。

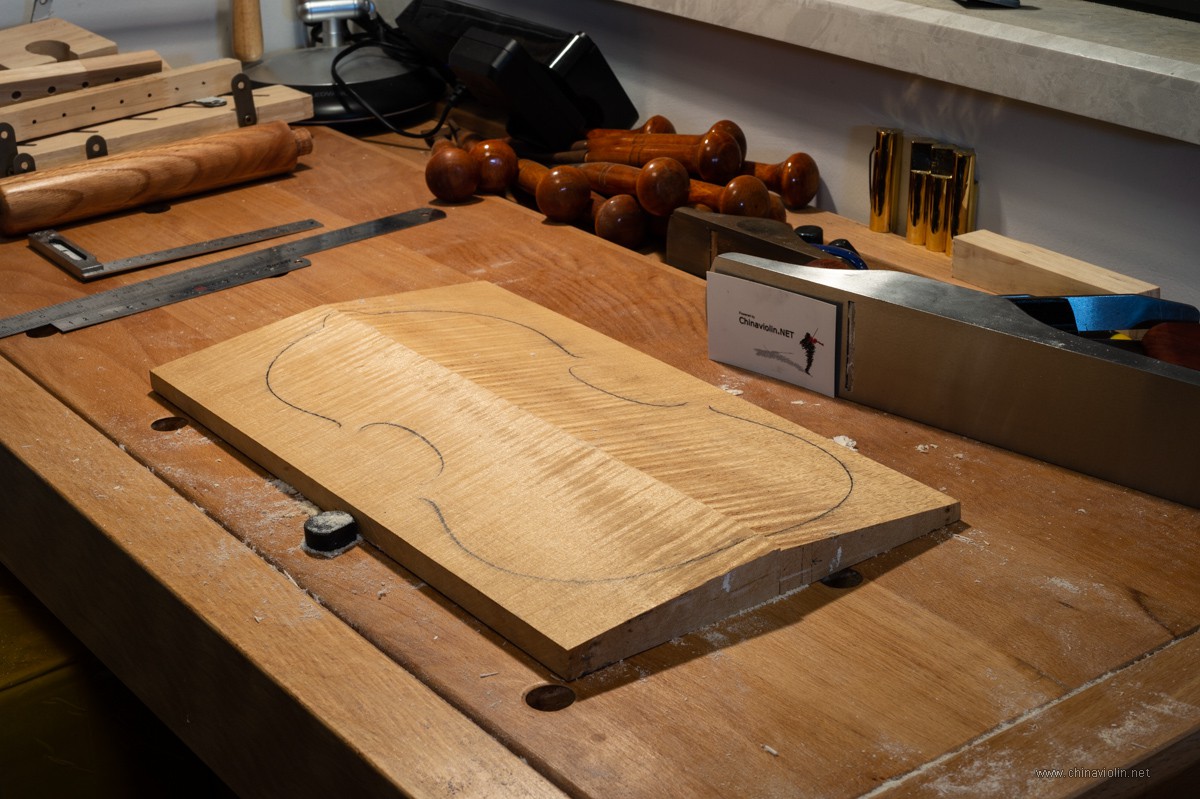

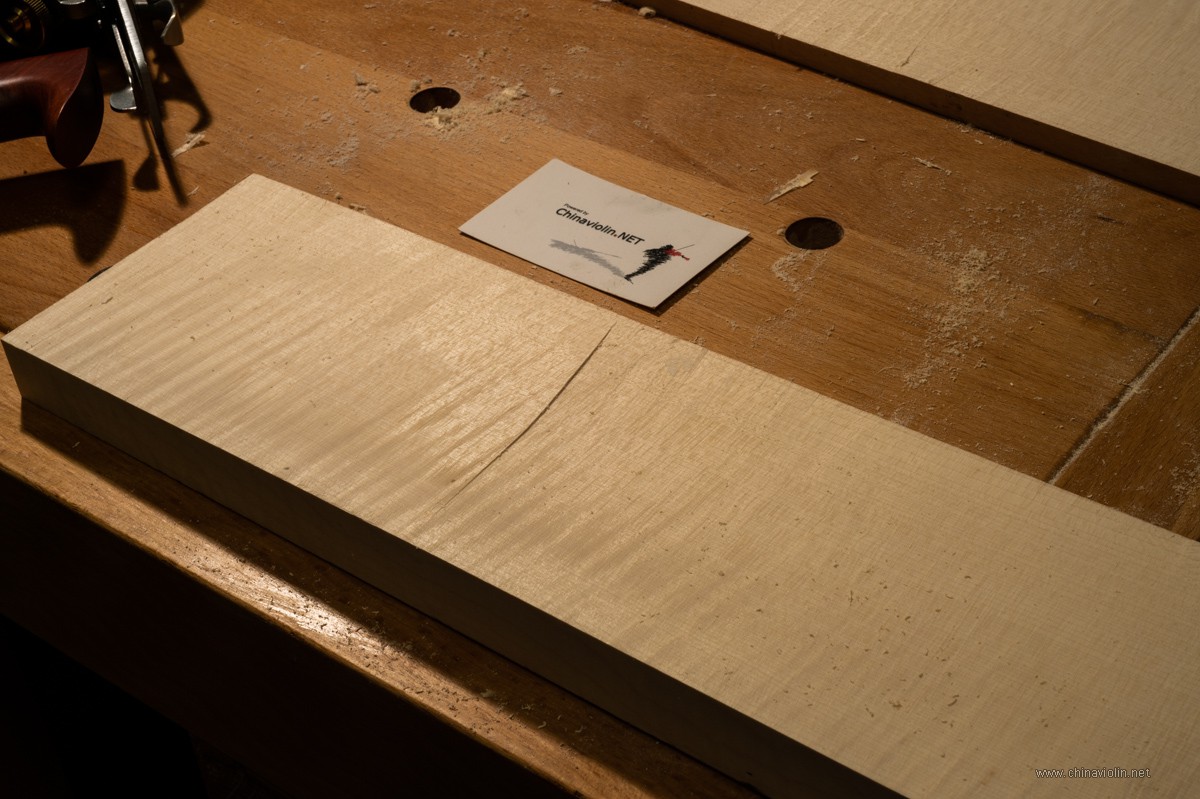

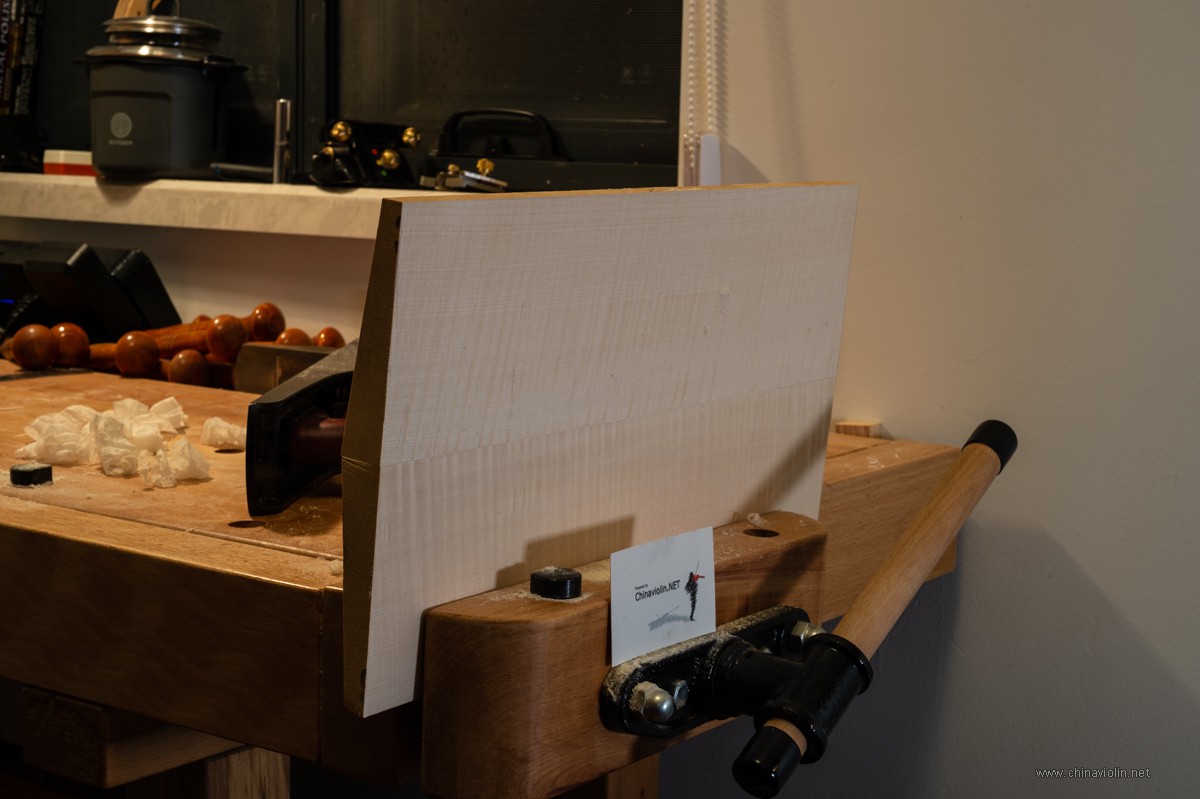

光滑的背板就是舒服。

花絮。
 楼主| 鱼儿 发表于 2021-1-1 22:50:08 | 显示全部楼层
继续上面的步骤,把另一面背板底部也刨平

花絮。

顺祝大家元旦快乐。




 楼主| 鱼儿 发表于 2021-1-3 00:07:42 | 显示全部楼层
背板底部刨平后,当然接着就是要把粘合面刨平准备等待胶水粘合了。

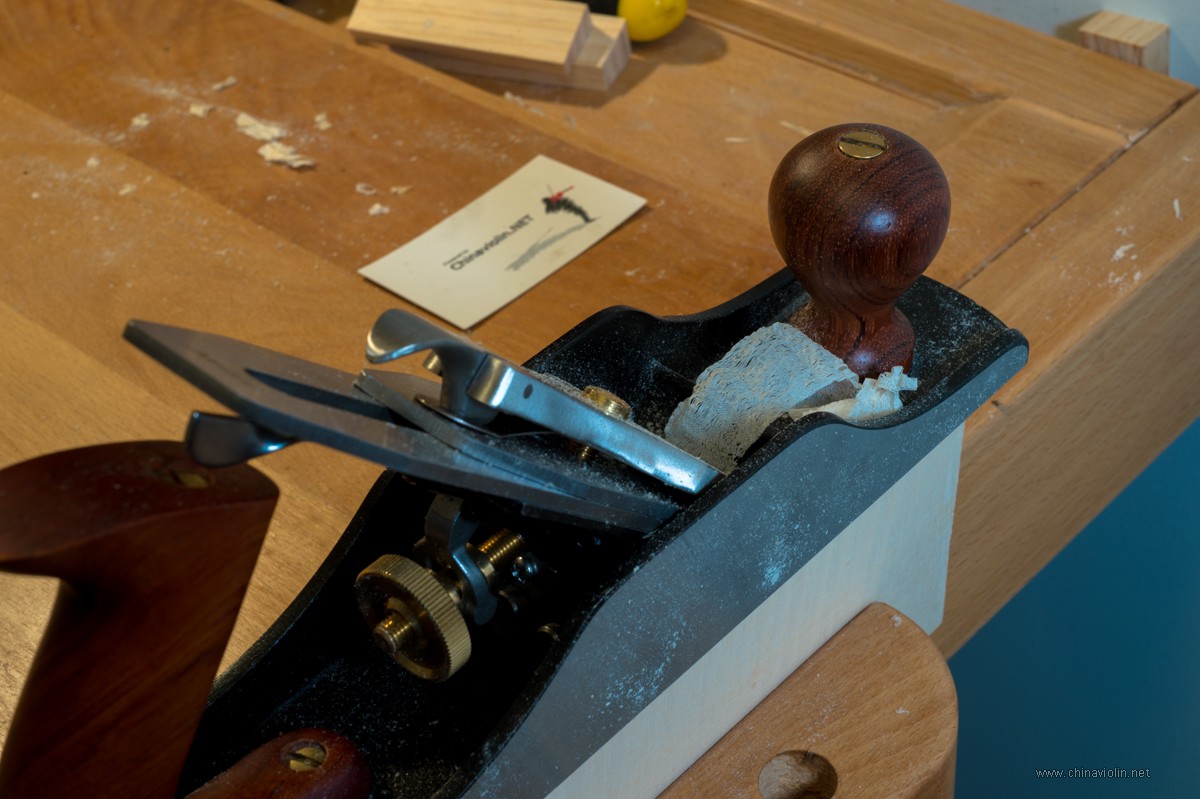

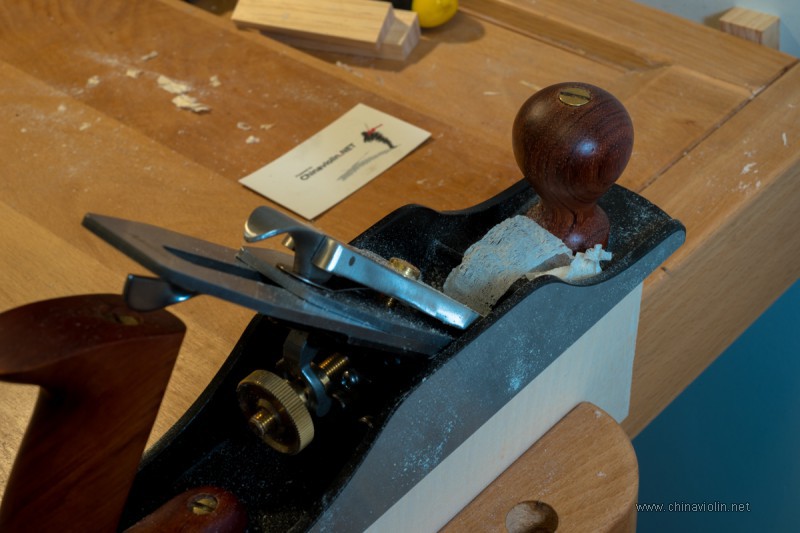

把粘合面刨平,等待粘合,这里一样要刨出跟粘合面一样宽的完整刨花才算是平的。

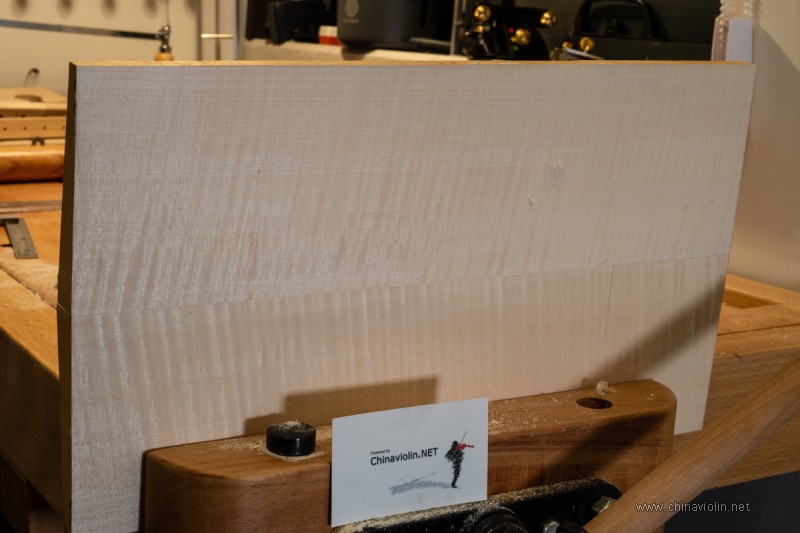

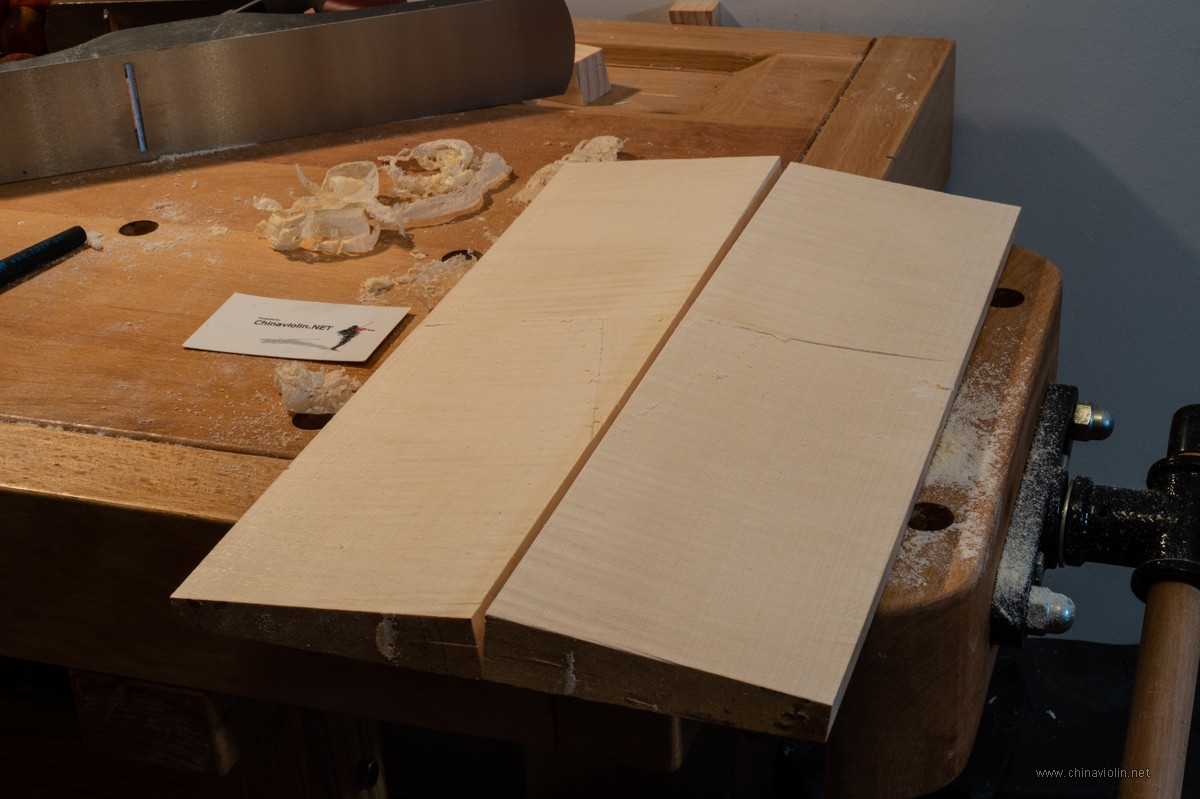

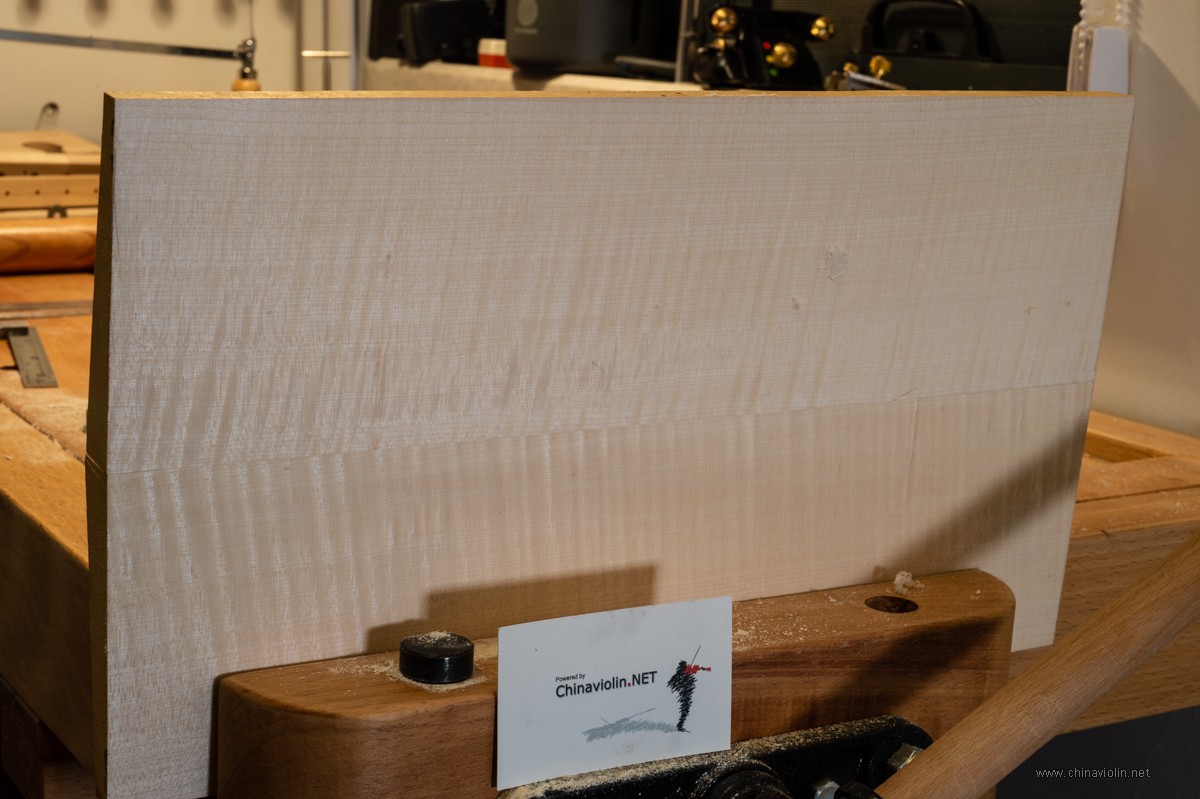

刨平后两块木板试拼起来天衣无缝。

只要掌握了刨子的使用方法,就能按我们所想地自由发挥了,做到简单的这一步,其实绝大部分时间都花费在对工具的掌握和调试上。

花絮。
 楼主| 鱼儿 发表于 2021-1-6 00:32:29 | 显示全部楼层

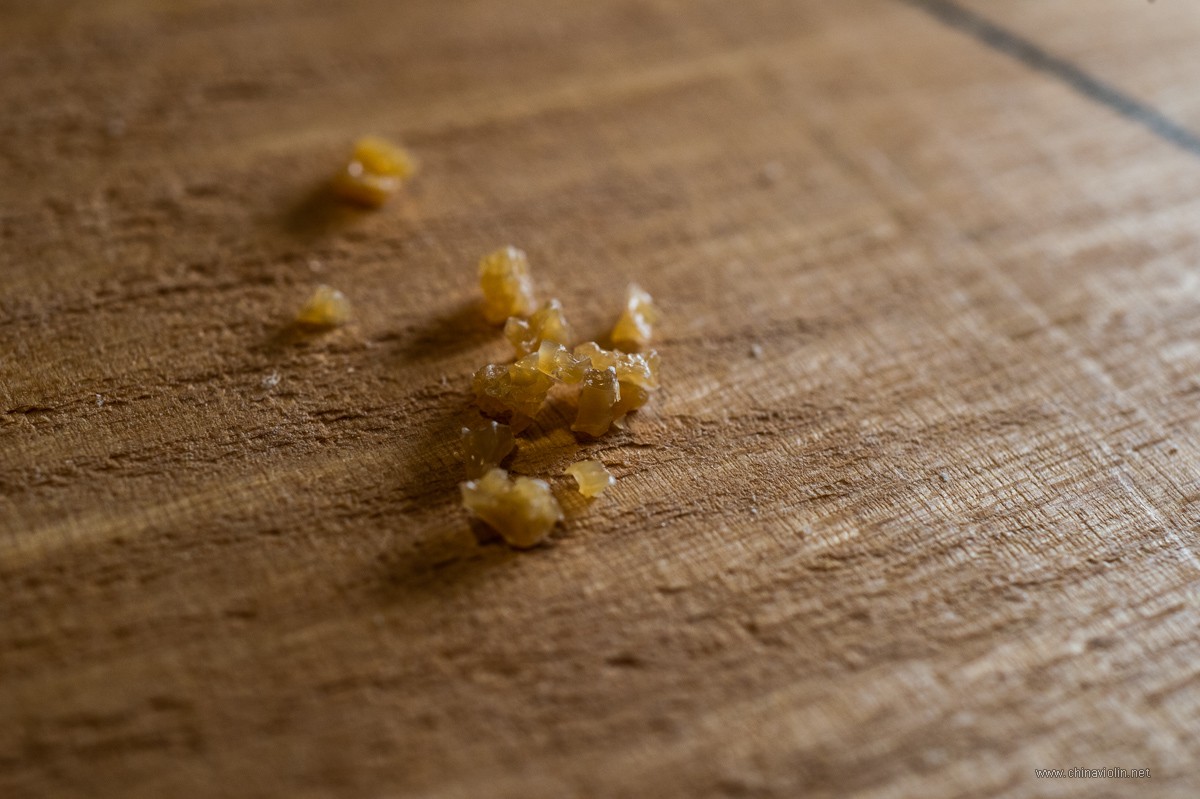

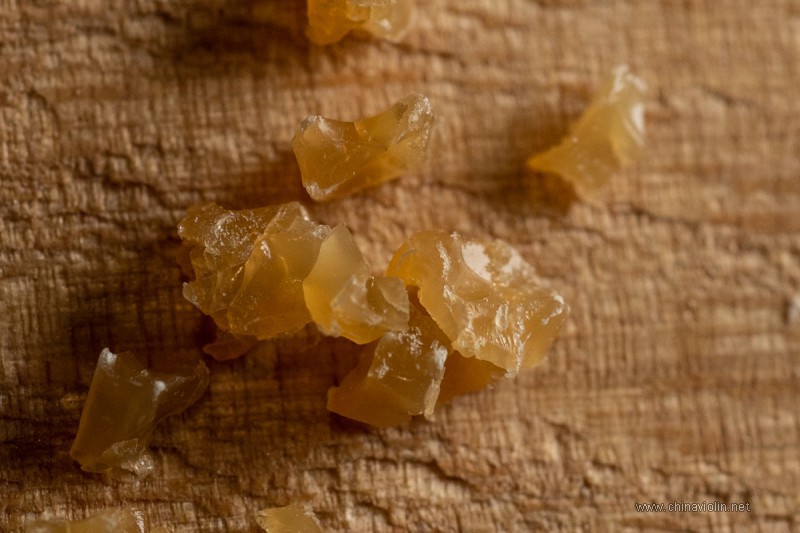

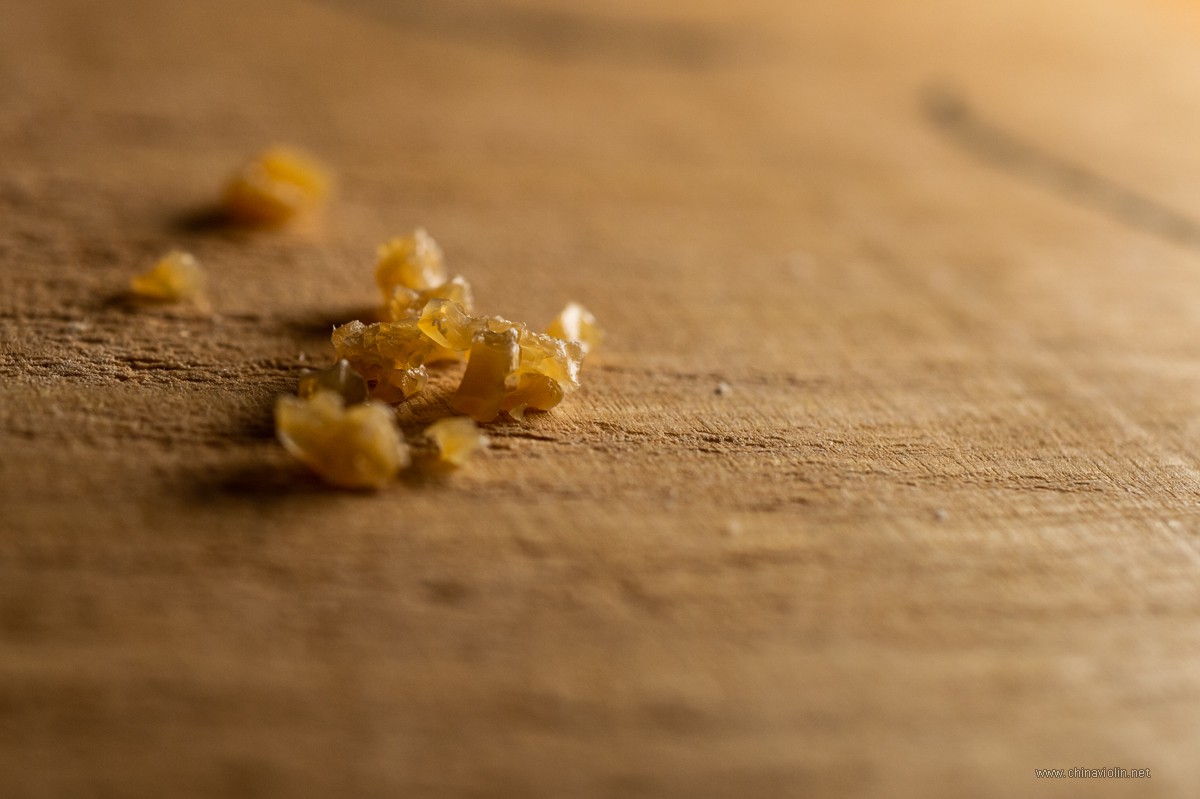

准备好了拼板用的动物胶,猪皮、鱼胶都是可以的哦,我选用了兔皮胶。
