自制小提琴合琴夹子

taibai

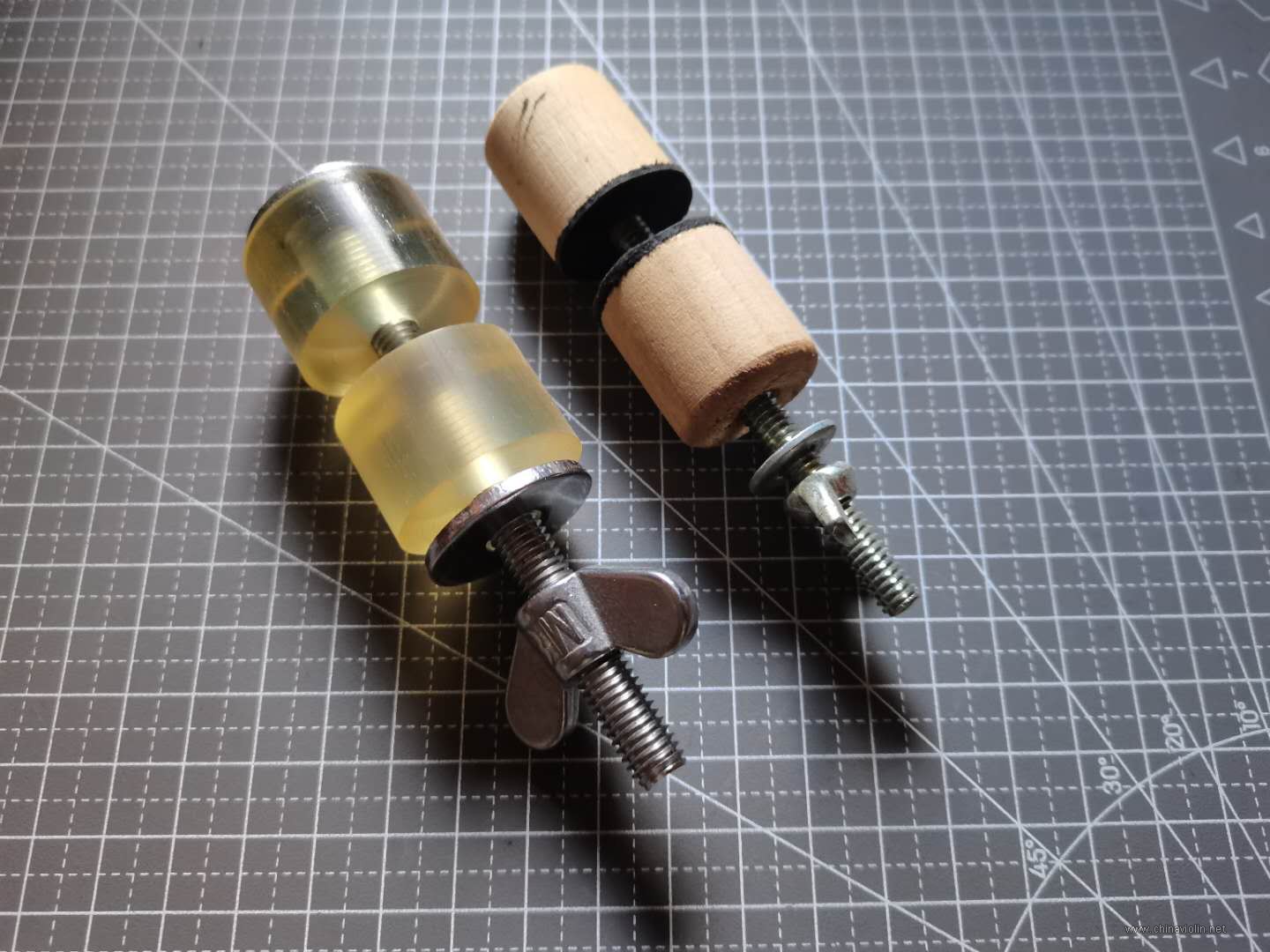

以前买过几个合琴夹子，觉得一般般。这次决定自己做20个。

材料，

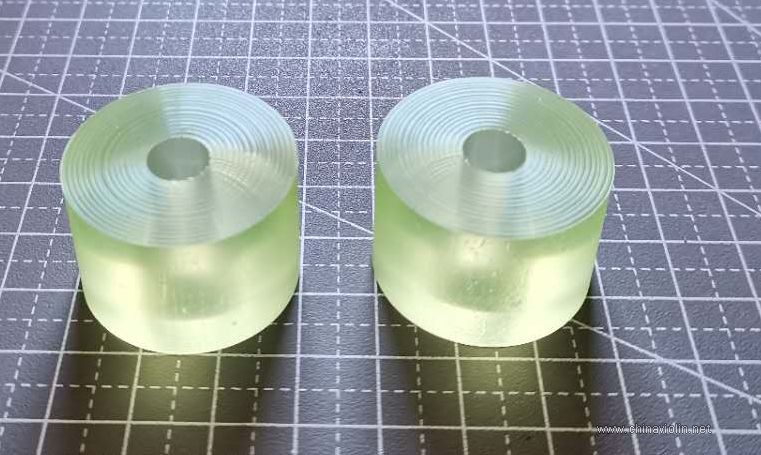

1. 聚氨酯冲垫：（内径）8mm x （外径）30mm x （厚）20mm，40个，

   聚氨酯硬度比橡胶高一点，不易变形老化，用再合琴夹子上也不会伤琴。在某宝最好找卖聚氨酯空心棒的店，切割定制，比直接买冲垫成品节省成本。

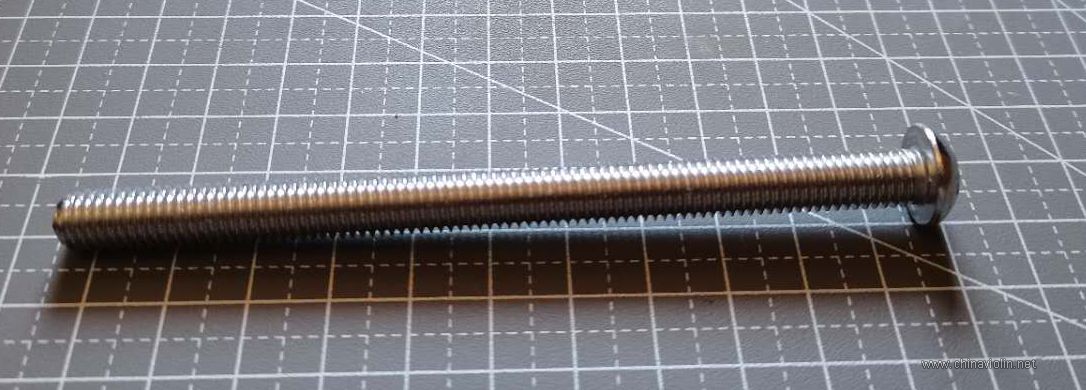

2. M8 x 100mm 螺栓 20个，

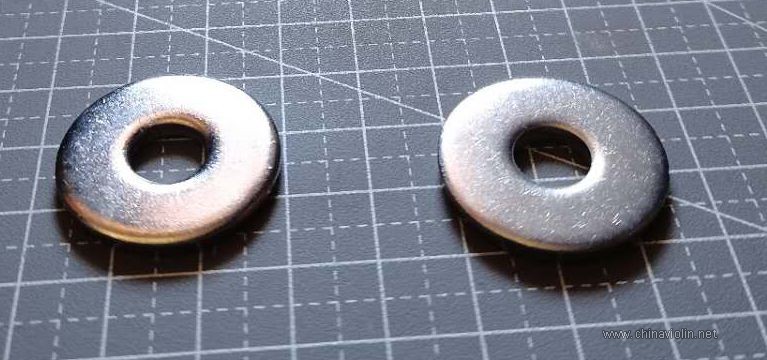

3. （内径）8mm x （外径）28mm x （厚）3mm 垫圈 40 个，厚点不易变形，

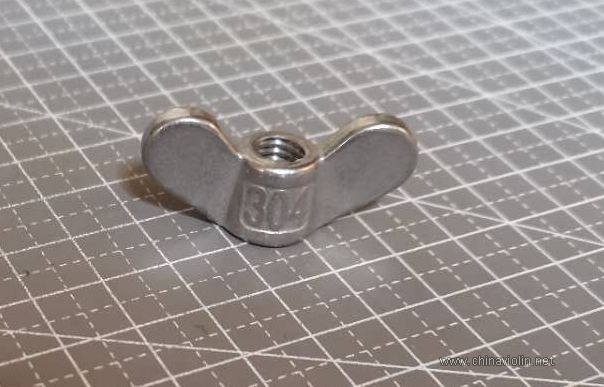

4. M8 蝶形手拧螺母 20 个，

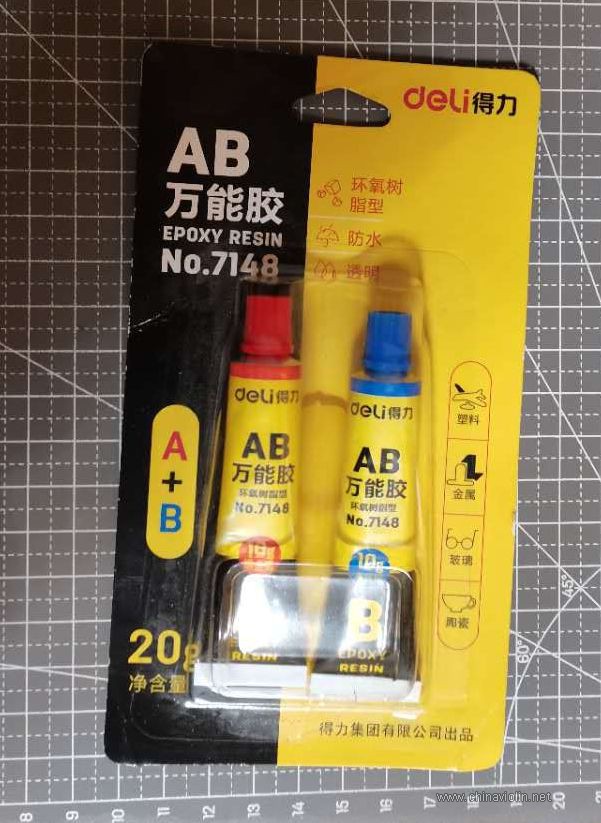

5. AB环氧树脂胶，

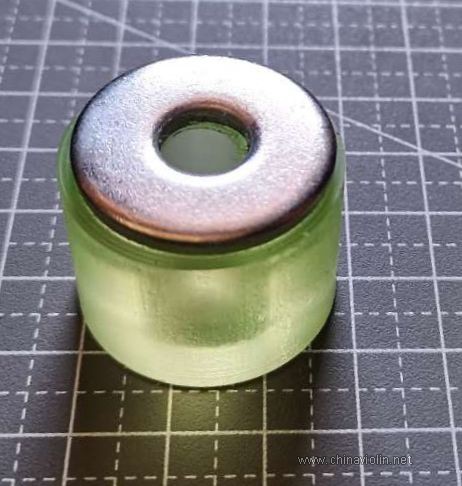

接下来就比较简单了。组装基本不需要很多的手工。把垫圈跟冲垫用AB胶粘起来，每个夹子一个，

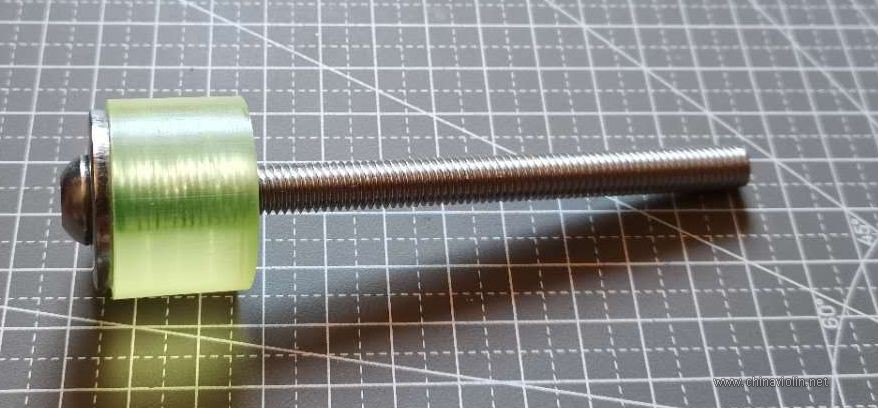

胶干了以后，把螺栓靠近螺帽20mm长的螺纹涂抹上AB胶，然后，把粘了垫圈的冲垫套上去，用纸擦去多余的胶。冲垫的内径跟螺栓的外径吻合的挺好，基本没有什么匡量。

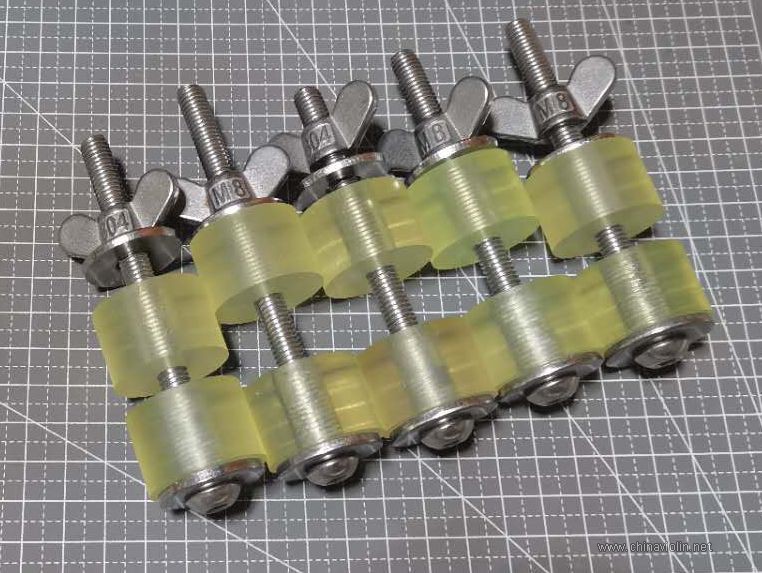

最后，再套上一个冲垫，一个垫圈，拧上蝶形螺母，大功告成！


哥俩好


20个合琴夹子的成本。如果金属件全部采用镀锌材质，总价大概￥60，平均￥3/个。如果改用304不锈钢材质，成本加倍，总价￥120，平均￥6/个。

鱼儿

非常感谢，照单采购零件去。

不知用着如何？

春华之语

真是好办法，以后用到就可以省钱了

taibai

鱼儿 发表于 2020-10-1 22:44
非常感谢，照单采购零件去。

不知用着如何？

你这么一问，我昨晚极限实验了一下，大力夹紧桌子边，结果真发现了问题：玻璃胶的粘合力不够，大力夹紧的时候（应该远超过合琴的压力），螺栓与下边的冲垫会脱胶而自行转动！马上把螺栓拧下来，改用AB胶，问题解决了。谢谢提醒！我已经把文中的玻璃胶改成AB胶了。

taibai

春华之语 发表于 2020-10-2 07:32
真是好办法，以后用到就可以省钱了

嗯嗯，也好用。

liudaiyi

taibai 发表于 2020-10-2 11:07
嗯嗯，也好用。

能否发个淘宝链接？没找着合适的缓冲垫。先谢谢了

taibai

liudaiyi 发表于 2020-10-3 11:00
能否发个淘宝链接？没找着合适的缓冲垫。先谢谢了

你搜“切割冲垫片”

liudaiyi

taibai 发表于 2020-10-4 07:13
你搜“切割冲垫片”

leptonid

这个办法经济实惠很实用，谢谢分享
