业余制琴之-侧板框

挂剑空垄

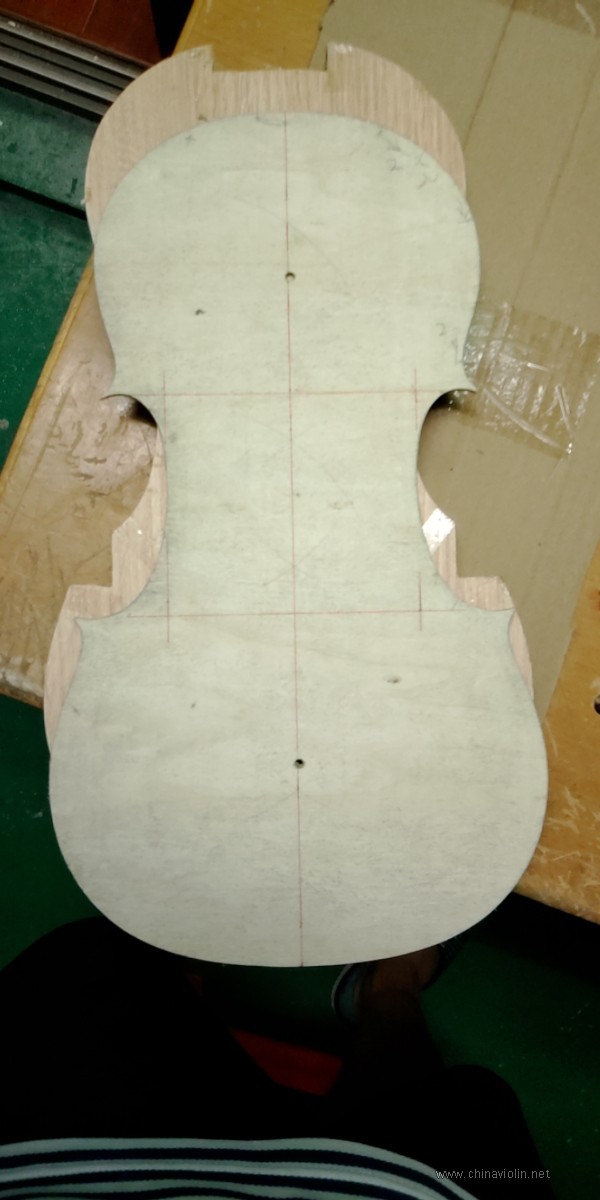

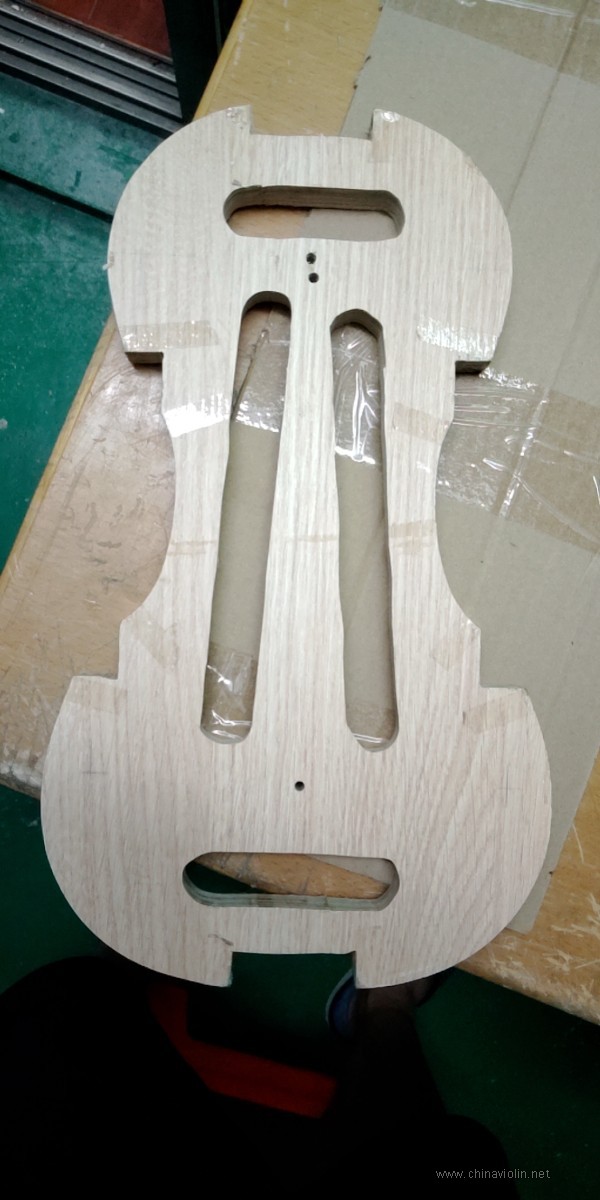

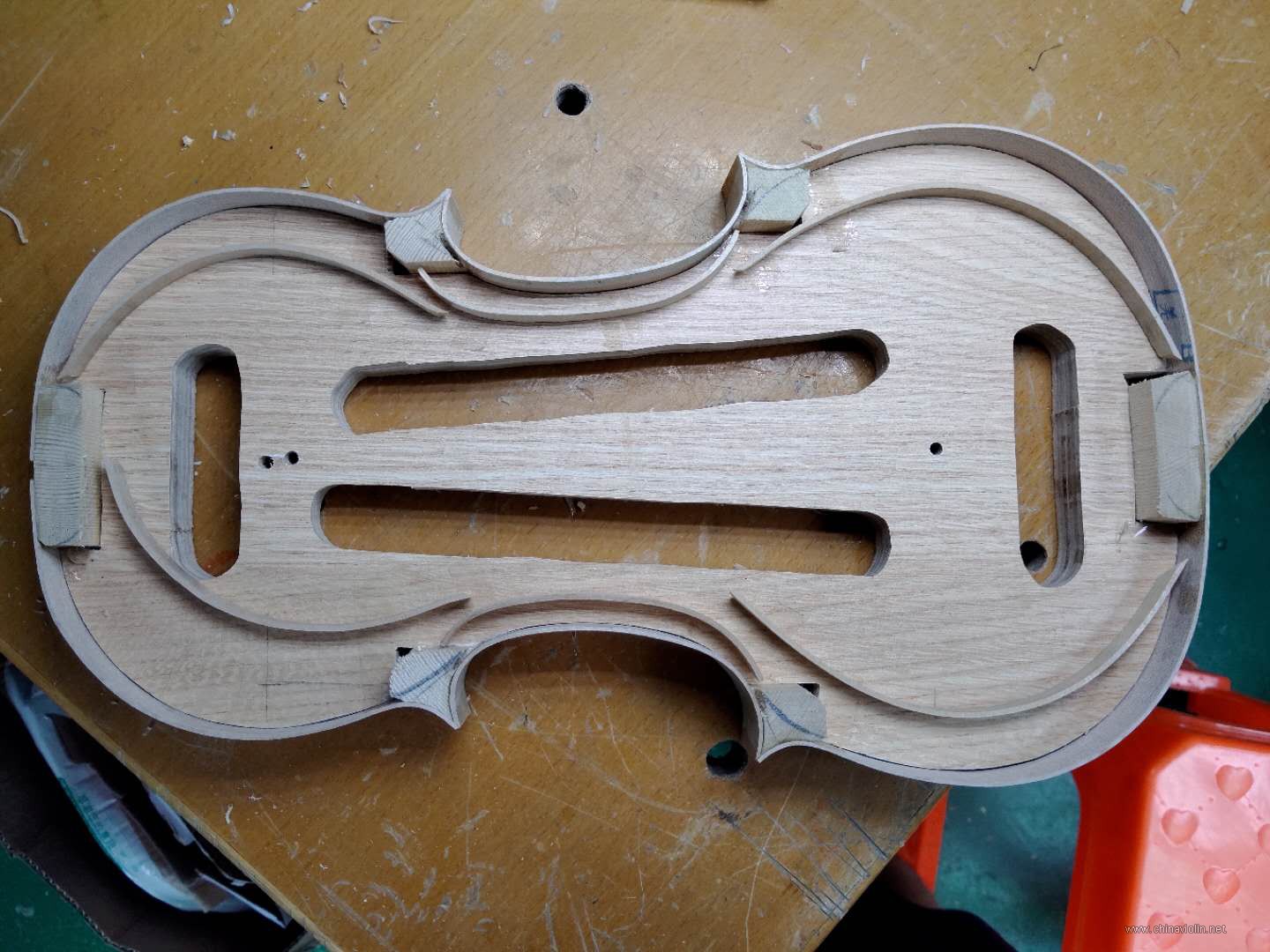

开始做侧板框。首先是模具，在网上下了个1715模具的图片，放大到书上讲的宽度和长度，自己用多层板锯的，锯的不好，先将就用。

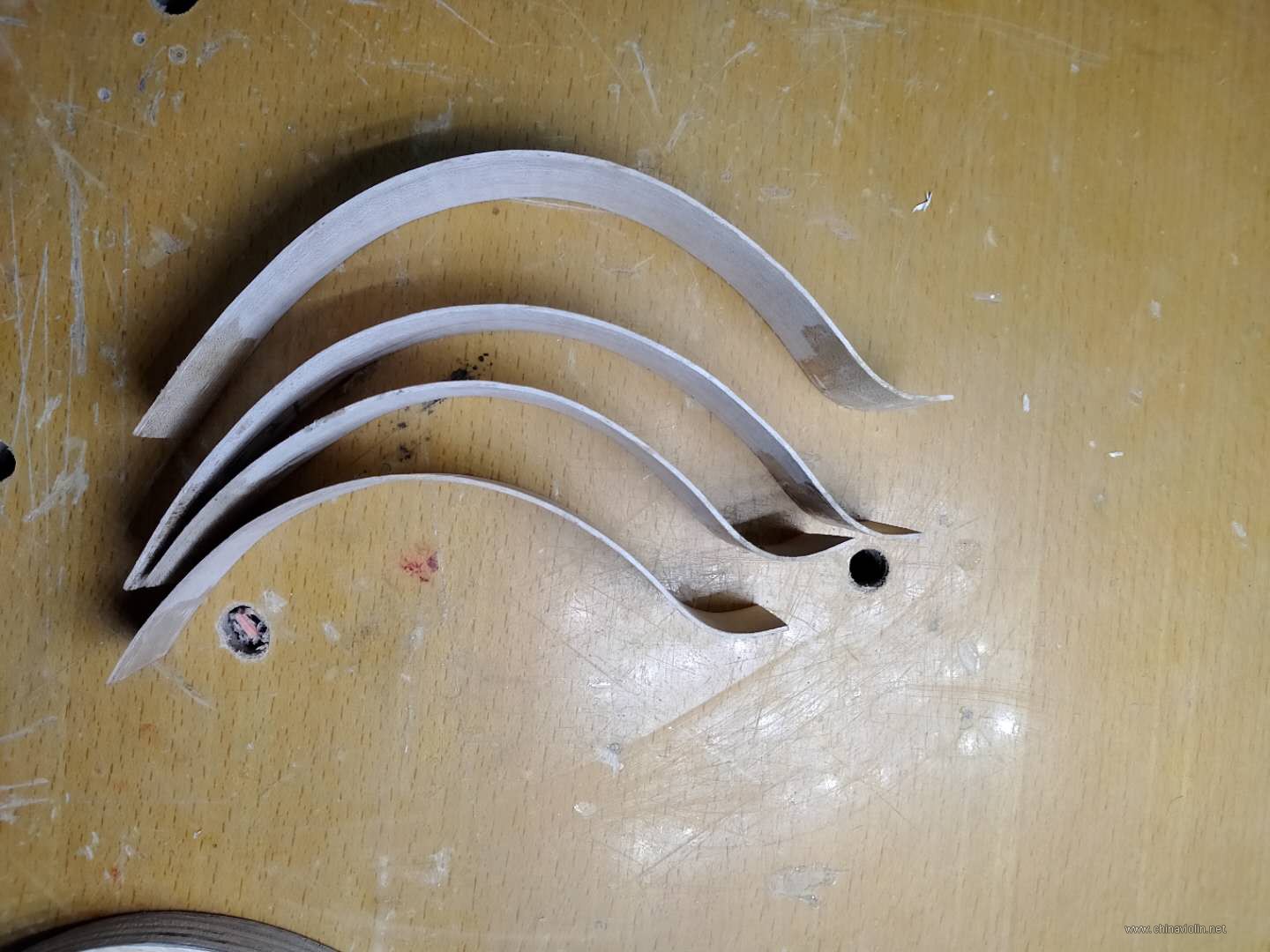

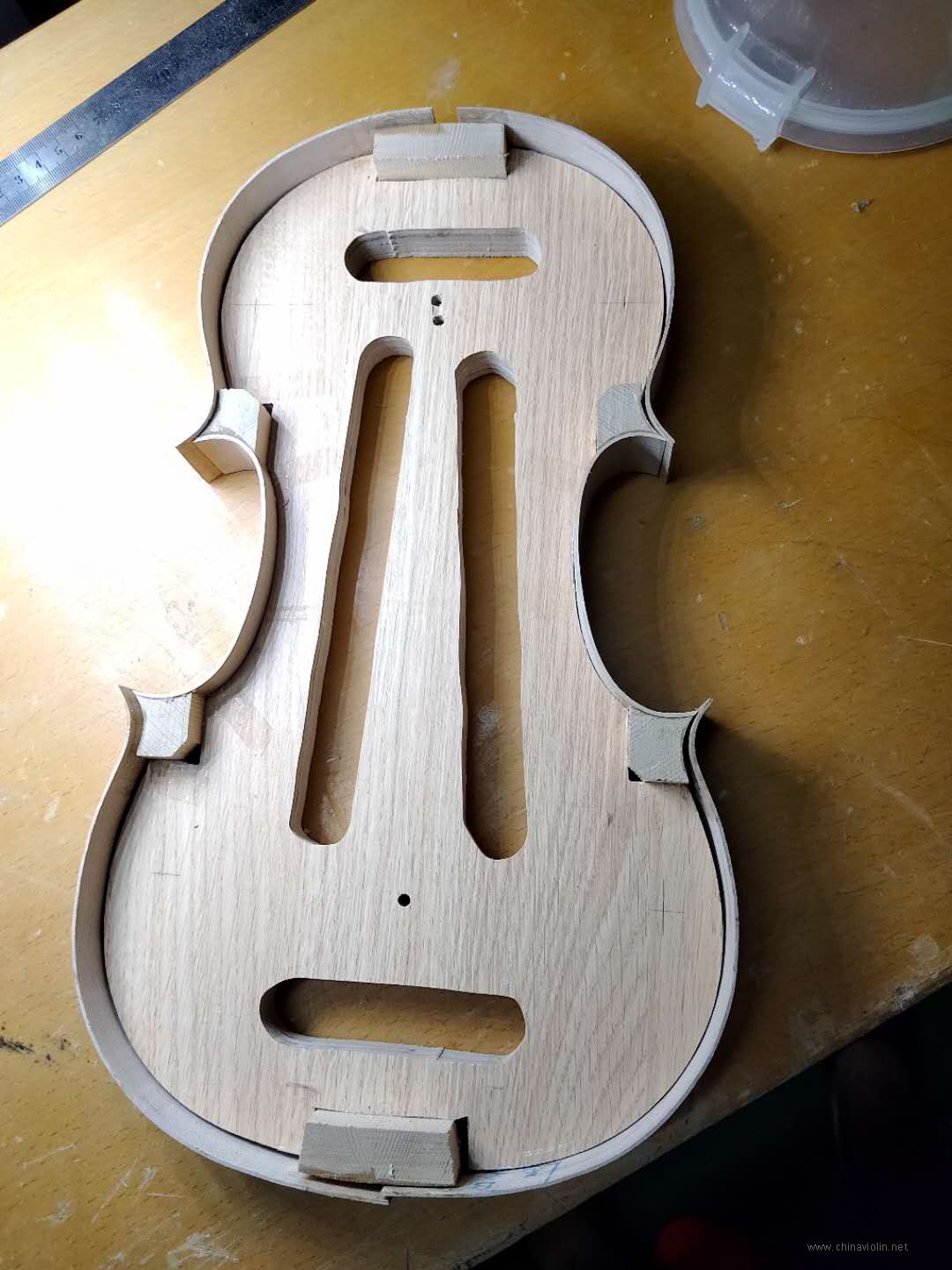

接下来热弯侧板，侧板和衬条是买的练手料。

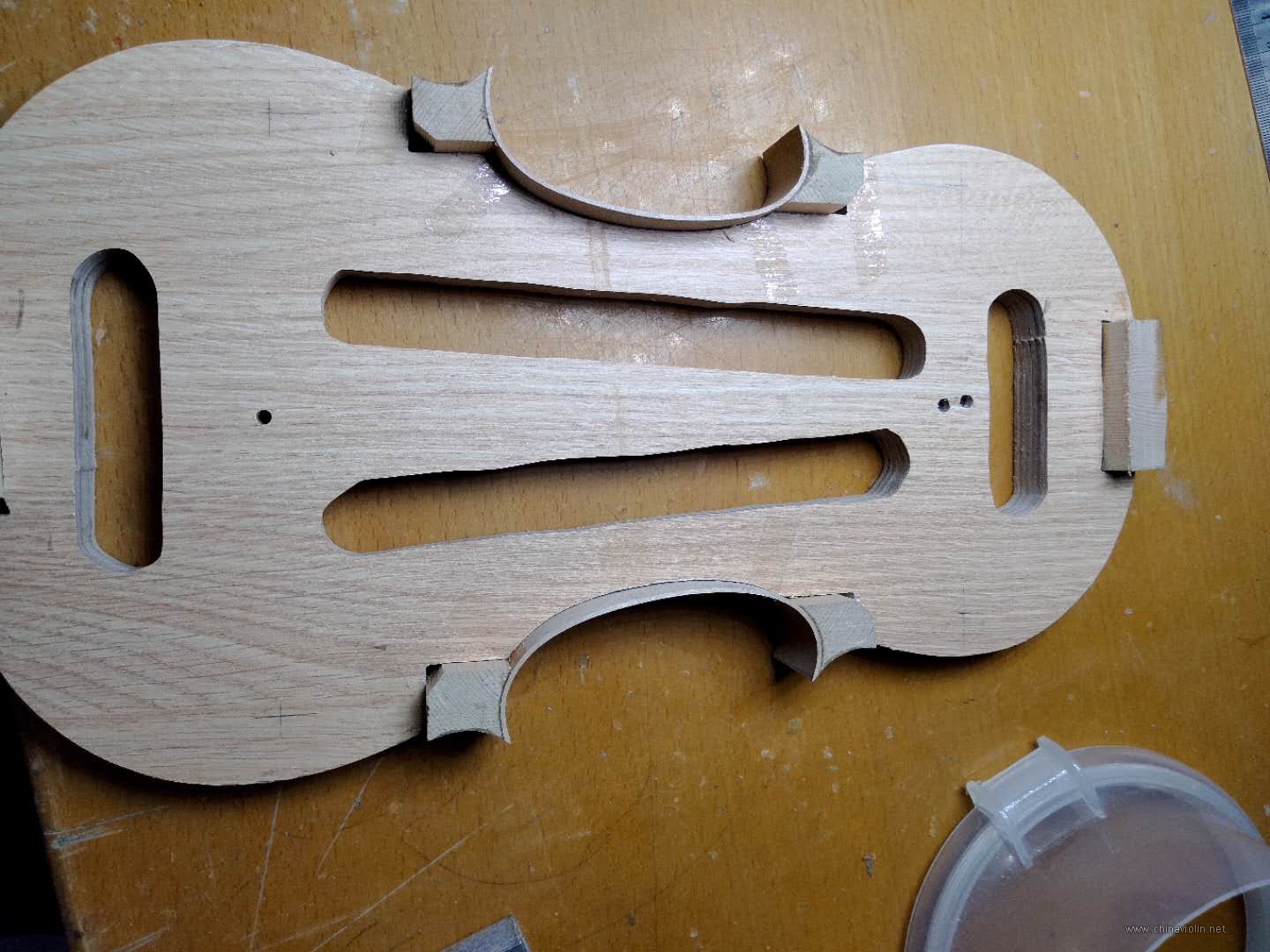

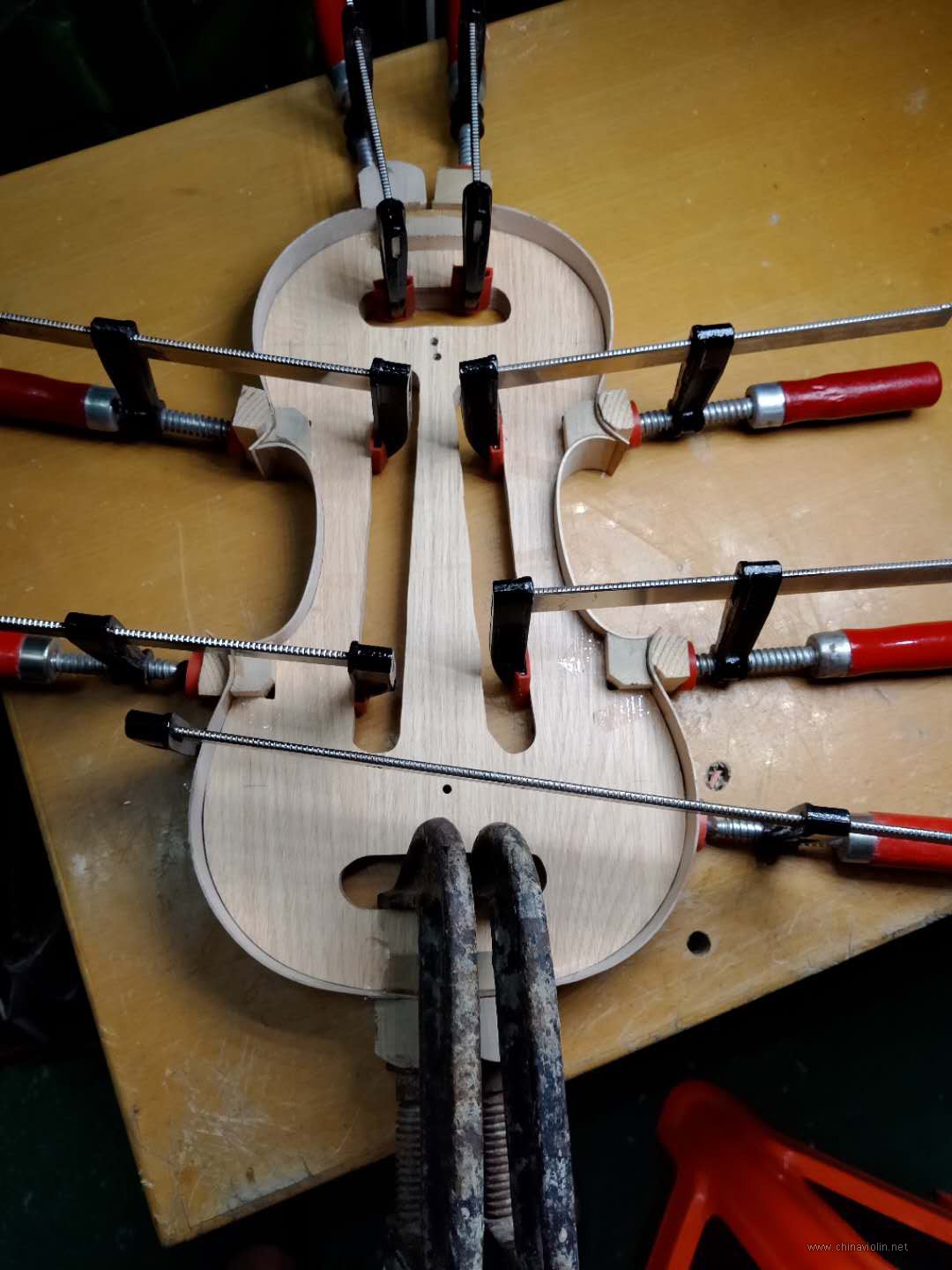

没有热弯的经验，很难操作，中腰的部分很难和角木的弧度严丝合缝，没办法，上夹具夹紧吧。
中腰的侧板是单独夹紧的没有拍照片。开始用的太棒胶的hide glue,发现这个胶不够牢固，中腰部分夹紧一天，拆下夹具后又开了。后来换了鱼鳔胶，效果好多了。没有专业的夹子，都是以前玩木工时买的便宜货。

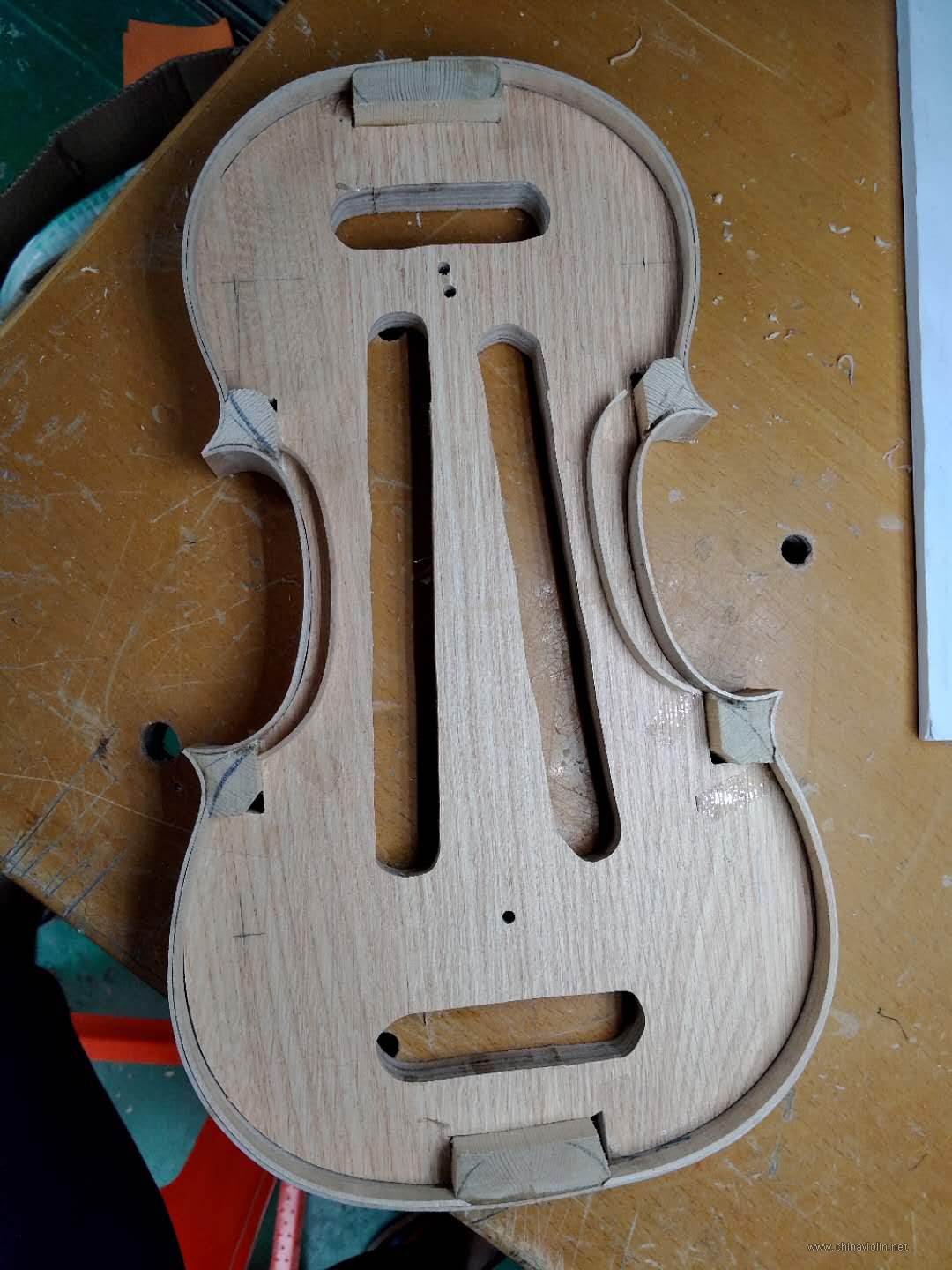

将侧板多出的部分基本刨的跟角木和首尾木平齐了，这里尾木高度是32mm，首木是30mm，角木与首木和尾木基本在一个斜平面上，先这样做吧，不知道对不对。
接下来热弯衬条，衬条很容易断，不知道是不是其木料性能太差，先打湿了再热弯会容易一点。

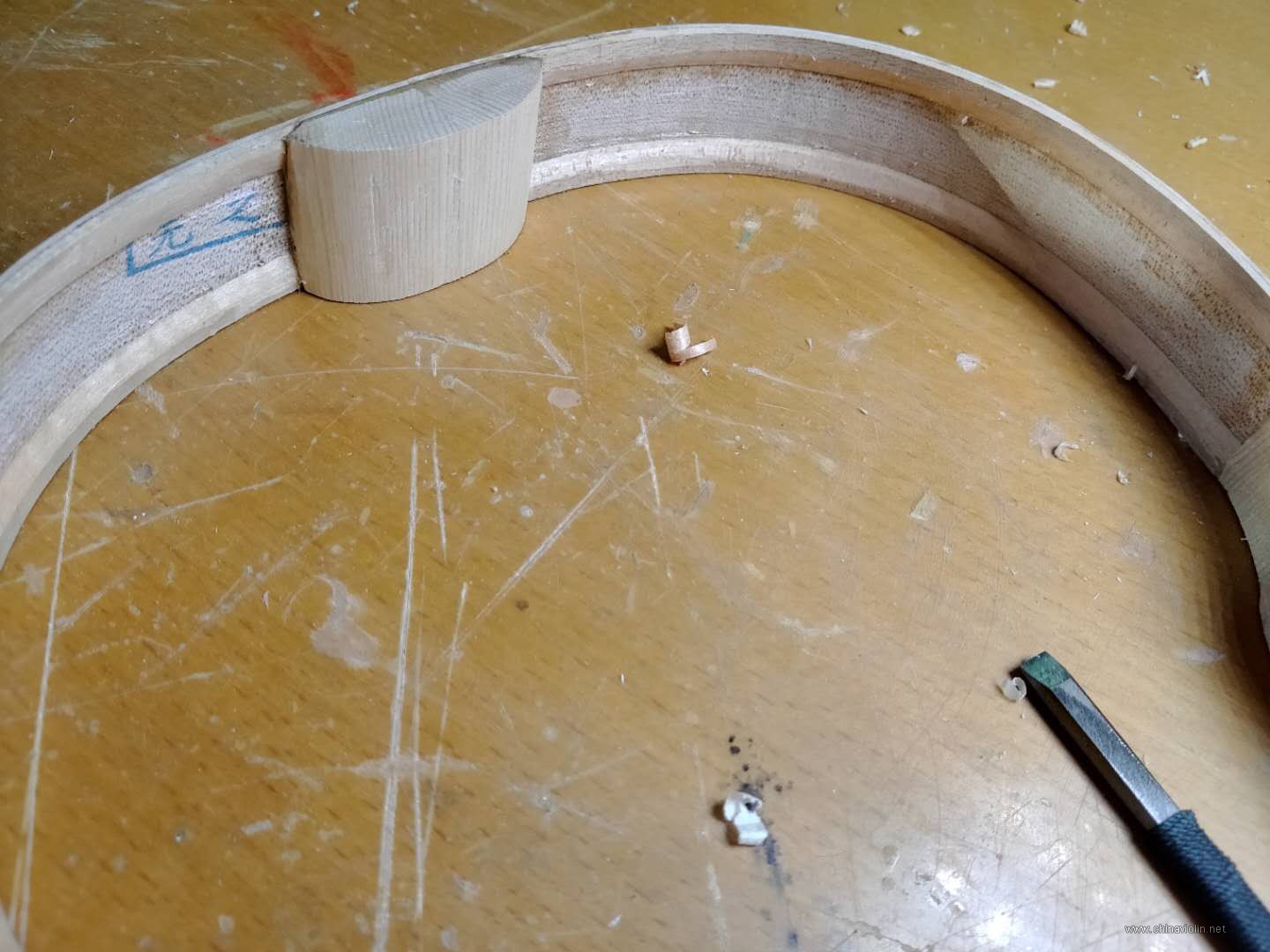

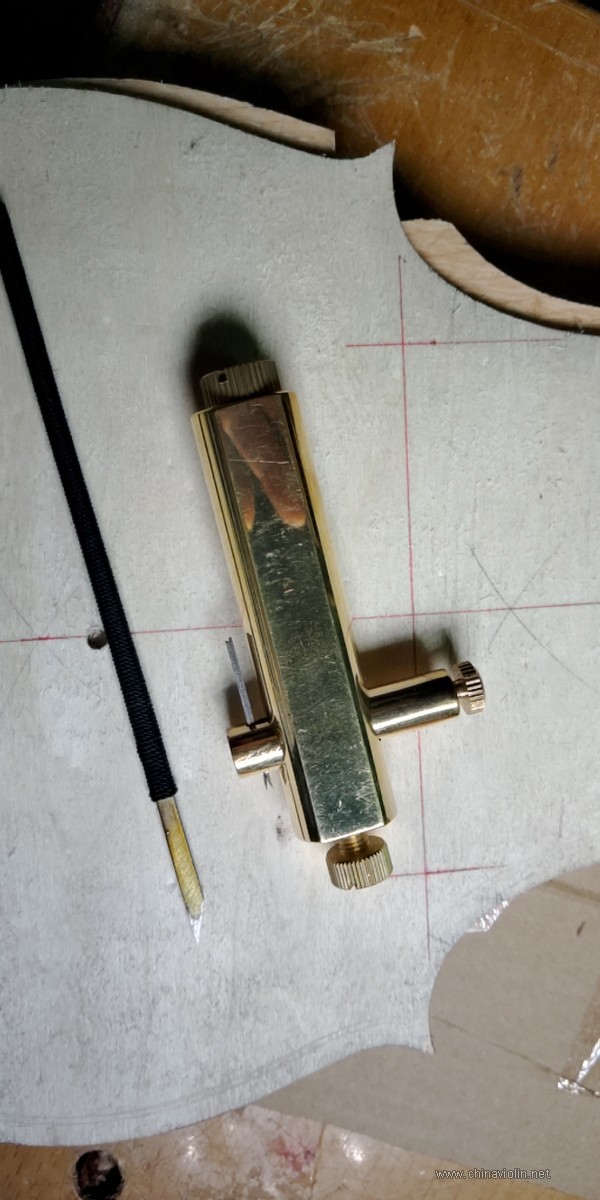

衬条插入角木的小口子先用做嵌线的刀划几下，然后用一把篆刻刀剃槽。衬条和角木、首尾木接触的其他地方用美工刀切的斜口。

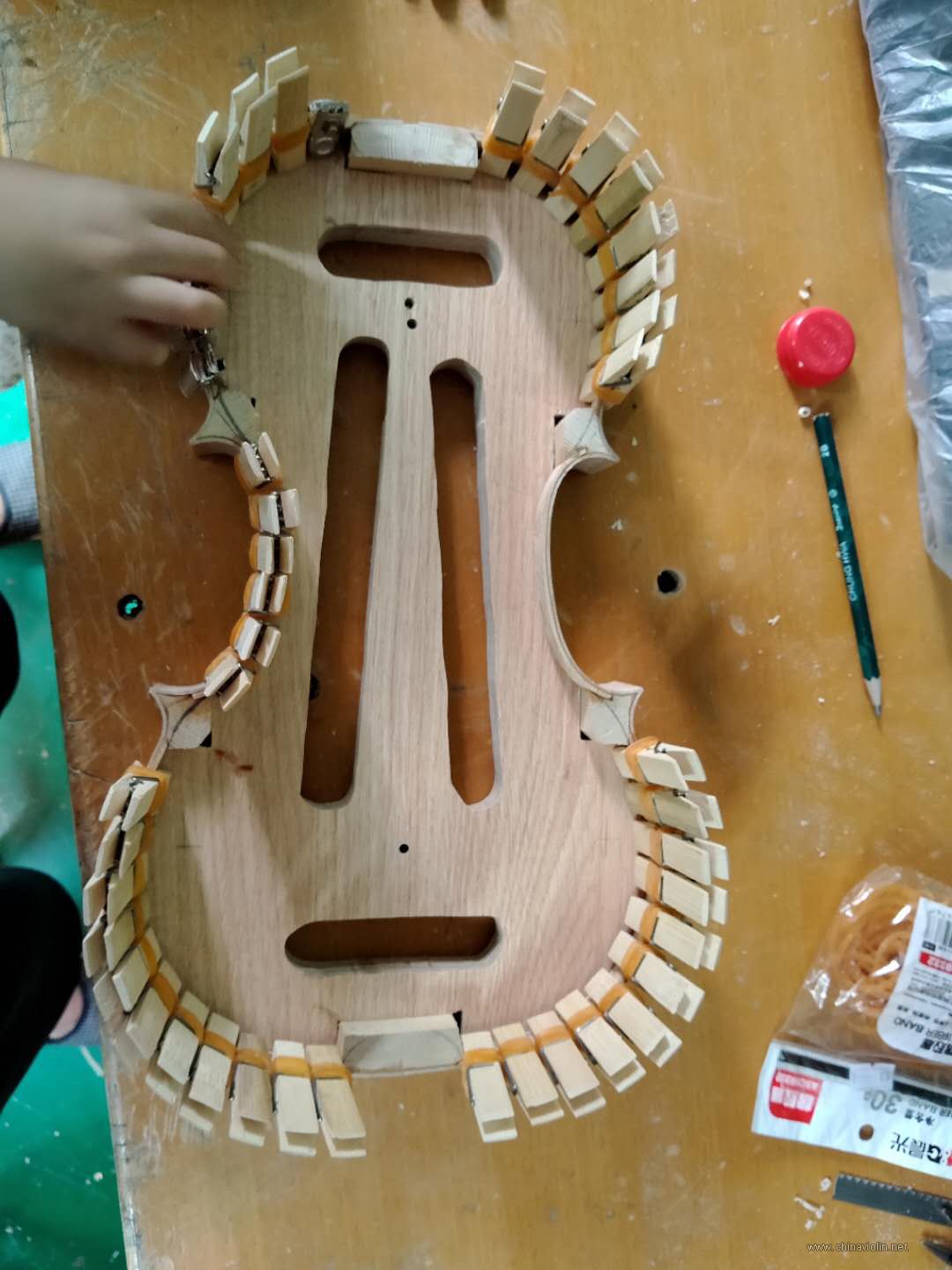

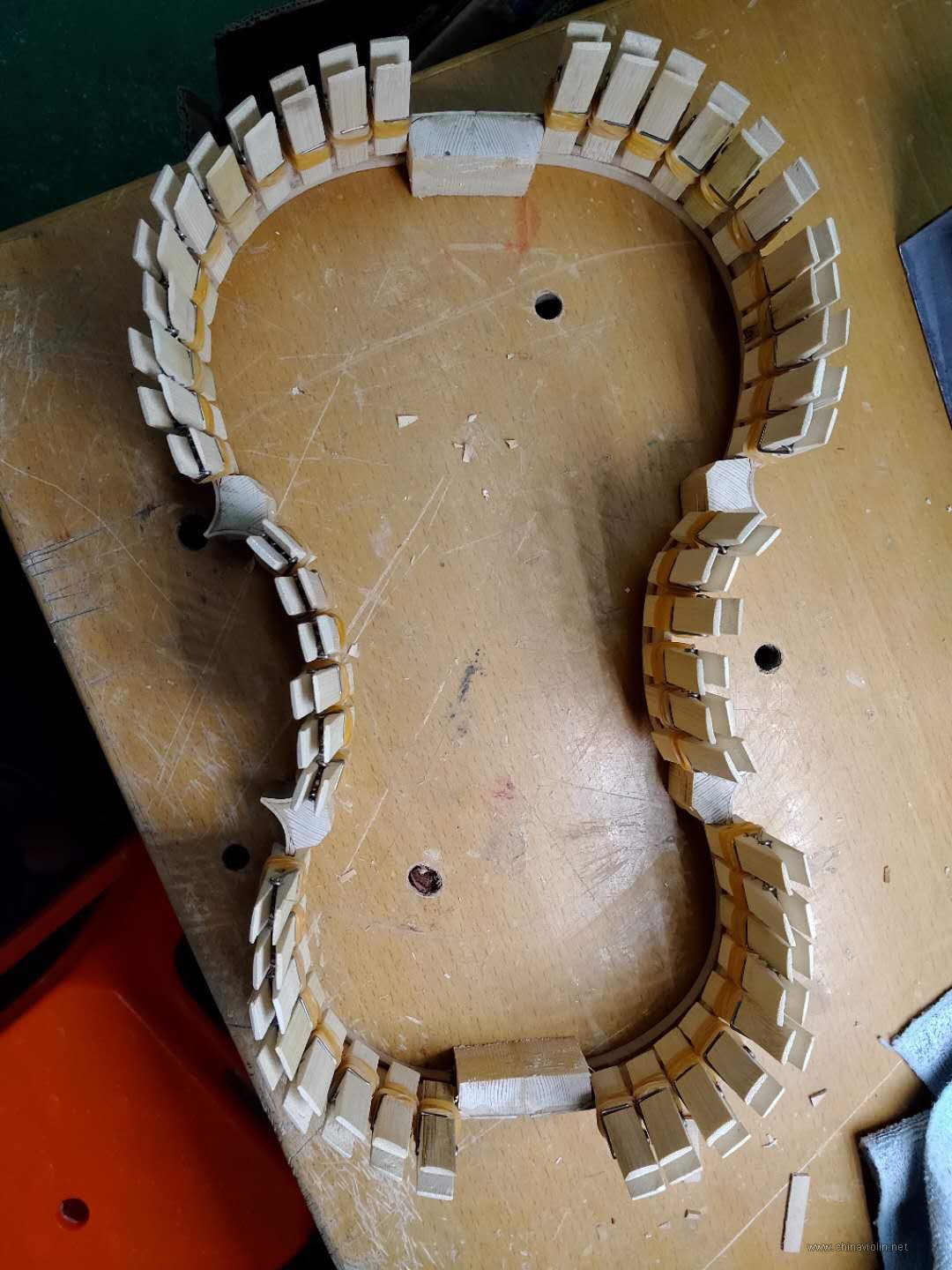

用夹子夹紧，这次还是用的鱼鳔胶，粘接力度应该很好，就是感觉干燥的很快，操作时间太短；加上第一次做这个，槽做的不规范，衬条长度不合适，更是手忙脚乱的。

夹好了干燥一天，脱去内膜。估计是首木粘的太结实了，脱内膜的时候把首木敲裂了，只能用大猩猩木工胶粘上。



接下来做另一半衬条。这次有了些许经验，感觉比另一边做的好点。

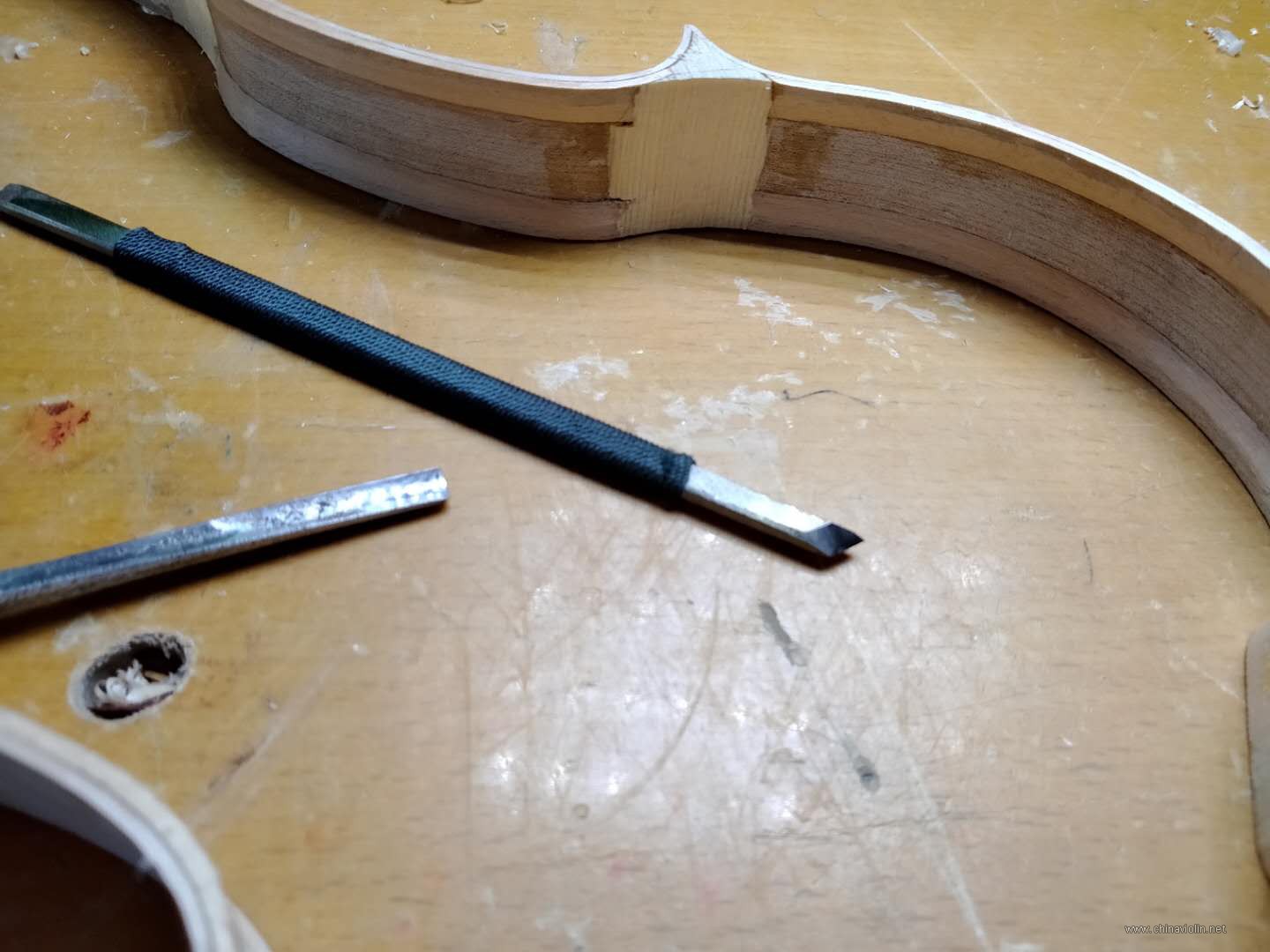

修整角木和首尾木，衬条内部修倒边，感觉这个斜口的篆刻刀倒边很好用。

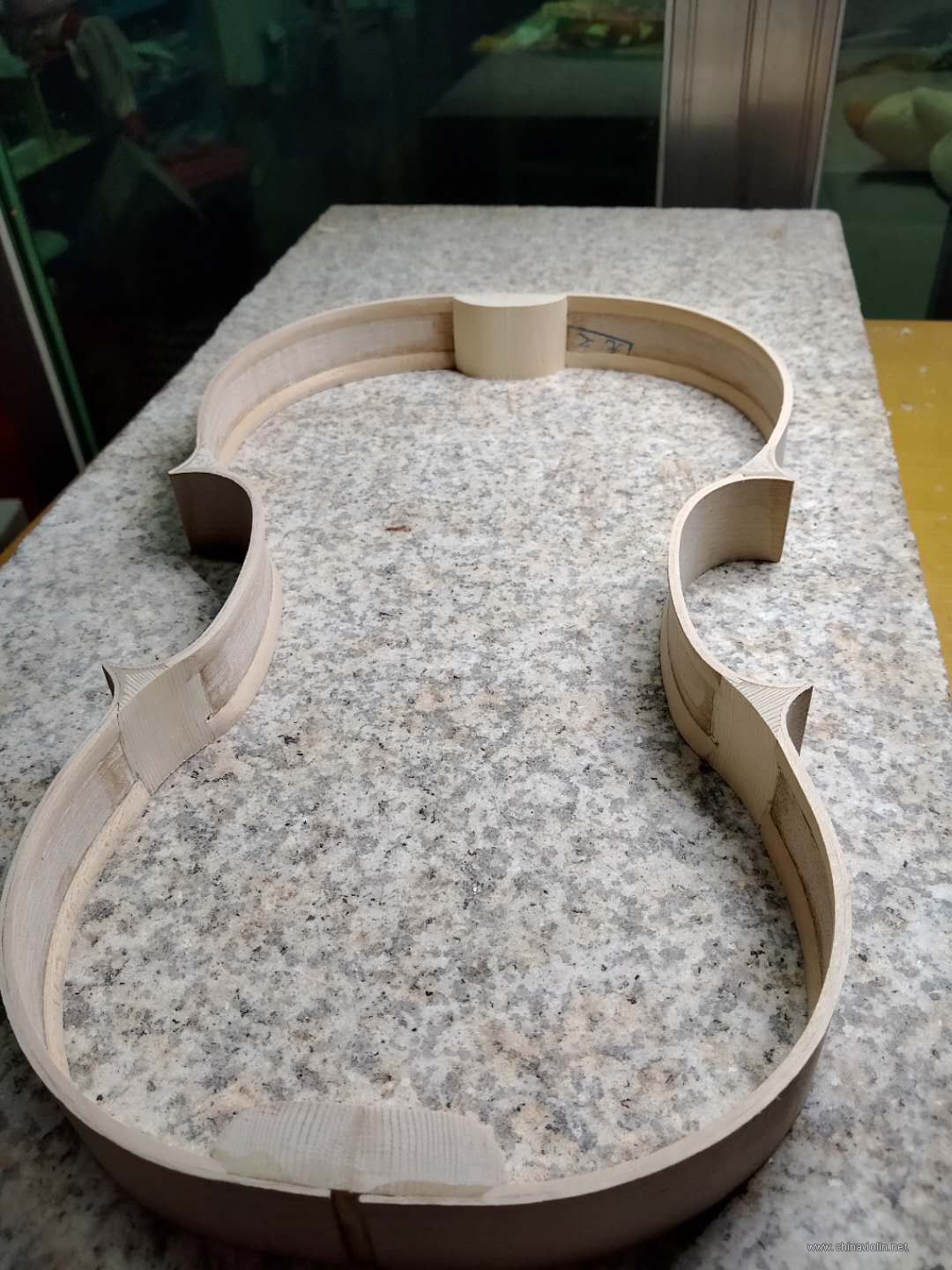

用砂纸打磨衬条和角木，首尾木。把侧板框高出的位置稍微刨一下，再放到平板石头上磨一下，两面基本都是平的了。






小区施工剩下一些石板，我拿着尺子挨个测量平面度，挑了这块顺回家了。

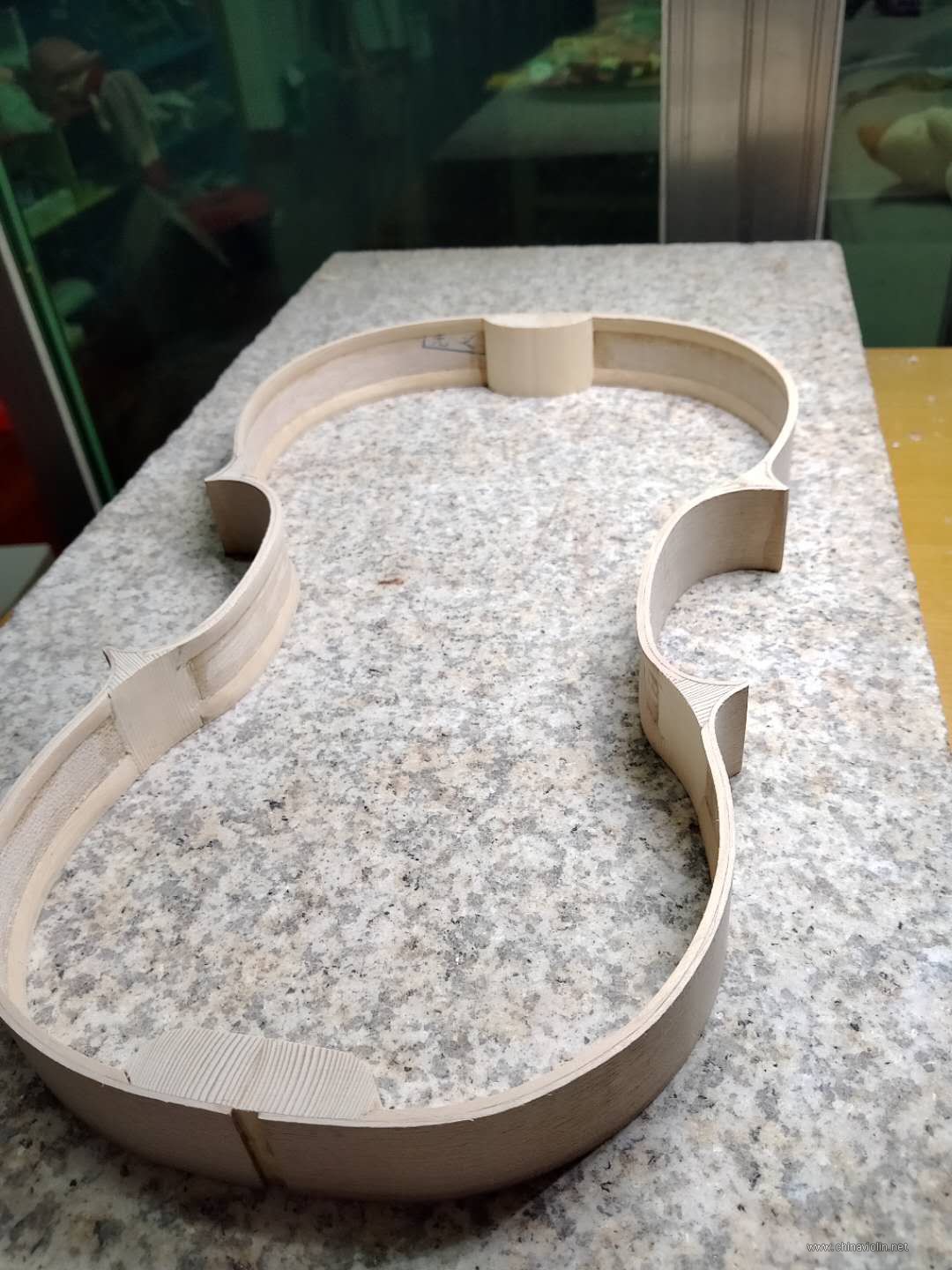

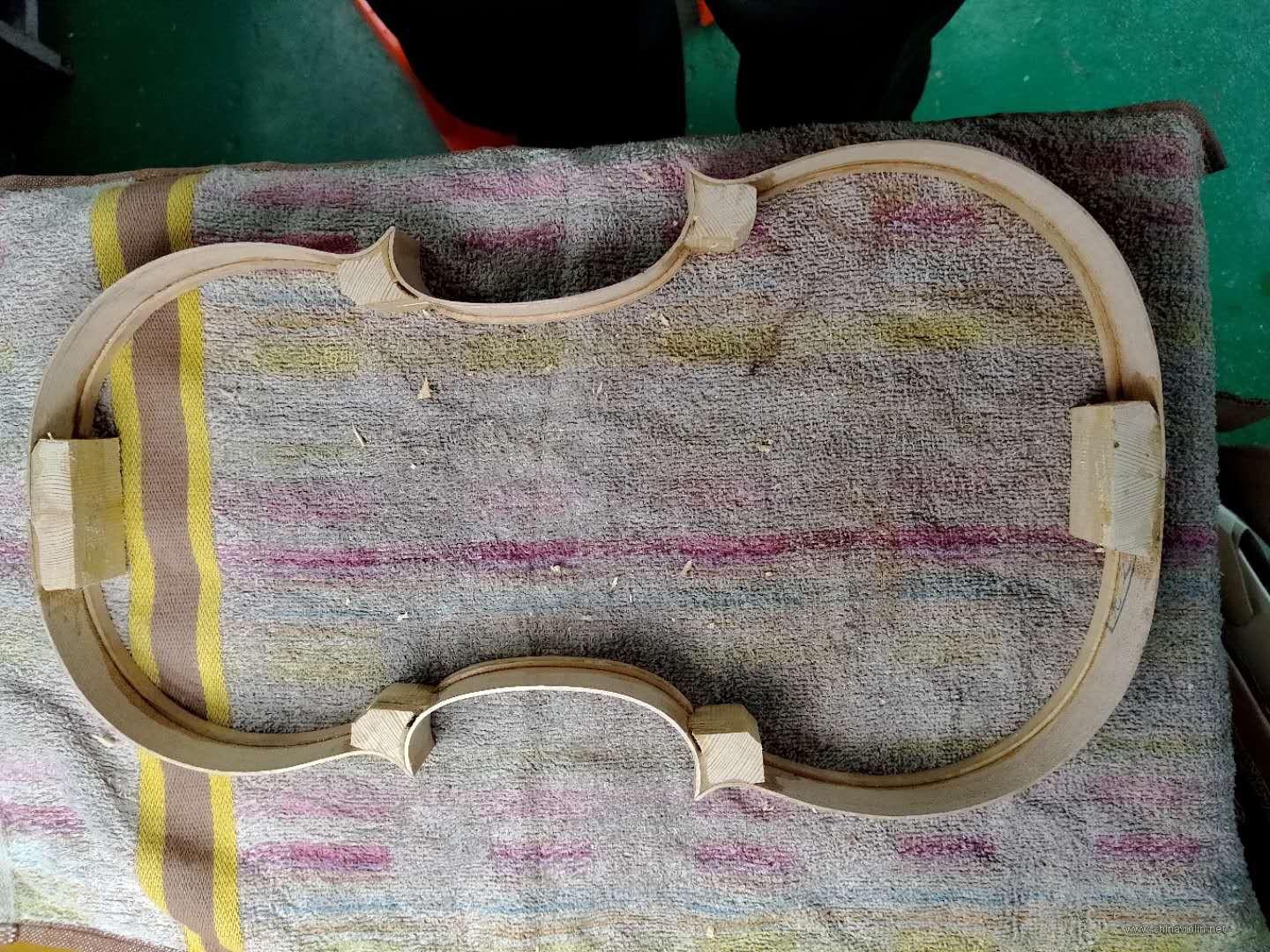

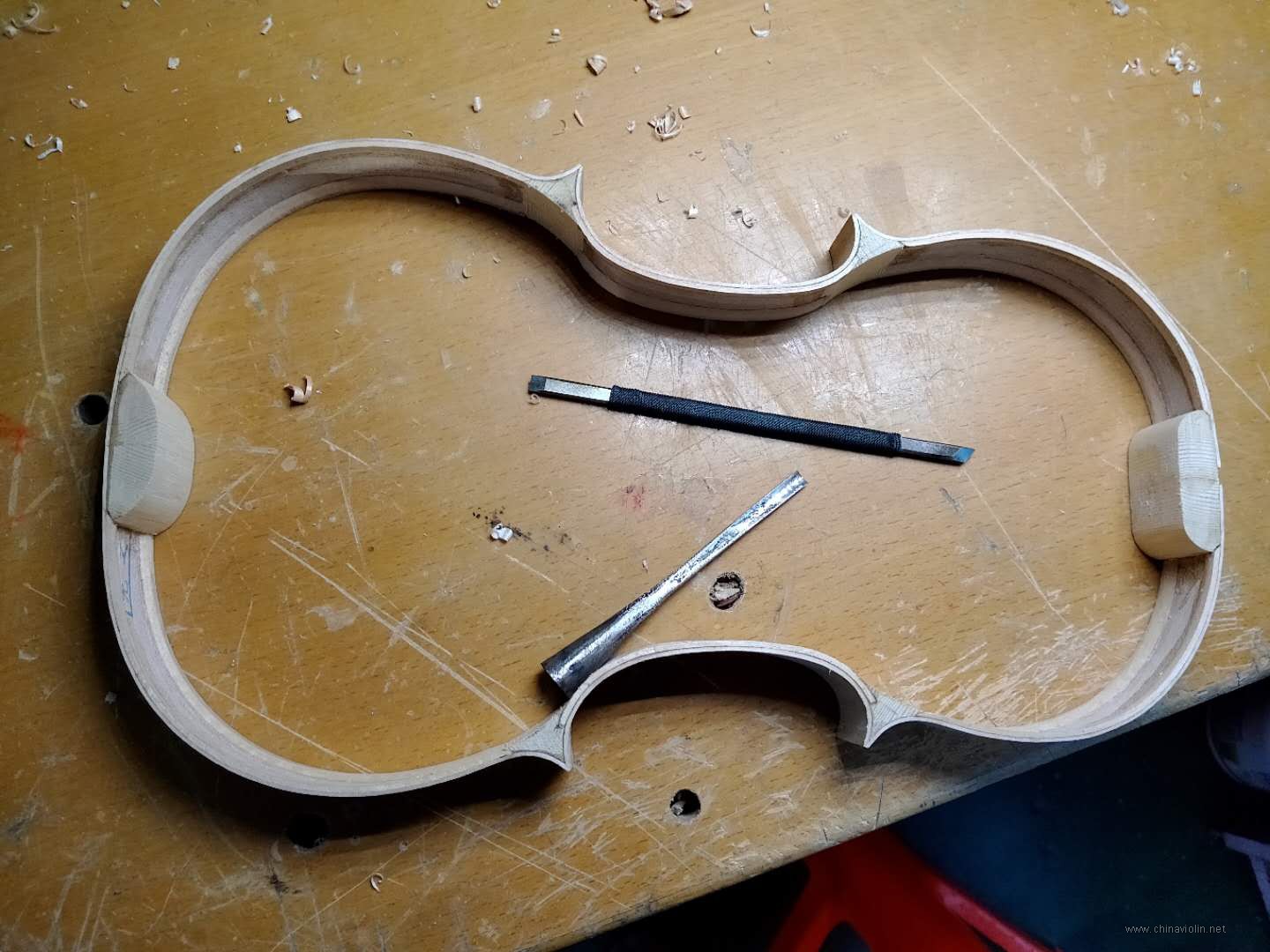

这次侧板框的制作前后花了两周左右时间，中间发生了开胶、开裂等等各种状况，最后做出的东西看起来有个侧板框的样子，但还存在许多问题。一是中腰四个角没有左右对称，四个角的立面没有完全垂直；二是脱模后变形很大，中腰部分跑开了许多；三是侧板框的高度不标准；四是首木做的太小，首木和尾木上都没有提前画好中线；五是衬条和侧板之间、衬条与角木及首尾木之间还存在一些缝隙。
还存在其他许多问题，请论坛各位前辈给我看看，多提意见，谢谢！

鱼儿

据说兔皮胶比鱼鳔胶更好。

liudaiyi

楼主动手能力很强，在下佩服。
首木30mm小了点，因为后续还要磨平，余量略小。
先在面板或者背板上划线来定下边框的范围后再取下来，取下边框后，其形变在后续的制琴过程中容易再矫正过来。
在弯边条时，如果木材太硬可以提前在水中浸泡，提高烙铁的温度、边条略薄一些或略高一些均可得到改善。
上下角木不要将边条嵌入。因为角木相当于琴框的主要的支撑柱，任何在上面打孔都会对它有所损害。即便是边条嵌入了，因为形状的关系，这不会使边条更边牢固。

harves

我听长辈说，他们小时候老师都组织过做二胡、小提琴、大提琴什么的，吱吱呀呀也能拉响，哈哈

jialeyh

自己动手，赞！

用平板校正平面，这个对路子了

太极神人

鱼儿 发表于 2020-7-29 23:49
据说兔皮胶比鱼鳔胶更好。

有兔皮胶吗？有没有照片？我只用过牛皮胶(和阿胶)及鱼胶。

挂剑空垄

liudaiyi 发表于 2020-7-30 11:35
楼主动手能力很强，在下佩服。
首木30mm小了点，因为后续还要磨平，余量略小。
先在面板或者背板上划线来定 ...

感谢指导，下次改正

鱼儿

太极神人 发表于 2020-7-30 15:45
有兔皮胶吗？有没有照片？我只用过牛皮胶(和阿胶)及鱼胶。

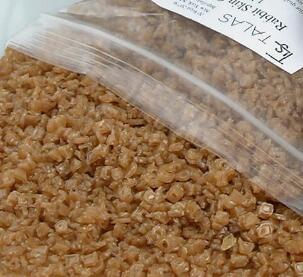

不知你能不能上淘宝网，搜一下就有，油画的底子一般就是刷这个。

pztrliu

木工活刚刚的，这也能DIY? 倒是对DIY的琴声感兴趣，期望楼主把琴做好后"显摆”一下，听听声音咋样。

挂剑空垄

pztrliu 发表于 2020-7-31 11:19
木工活刚刚的，这也能DIY? 倒是对DIY的琴声感兴趣，期望楼主把琴做好后"显摆”一下，听听声音咋样。 ...

必须要做完的，效果如何不能保证，先做成个琴的样子出来。

太极神人

鱼儿 发表于 2020-7-31 09:54
不知你能不能上淘宝网，搜一下就有，油画的底子一般就是刷这个。

涨知识了。谢谢！

春华之语

老兄的动手能力真强，是做过木工的吧 真是佩服得五体投地，望早日能听到这把琴的声音

太极神人

春华之语 发表于 2020-7-31 18:09
老兄的动手能力真强，是做过木工的吧 真是佩服得五体投地，望早日能听到这把琴的声音 ...

同感！

挂剑空垄

春华之语 发表于 2020-7-31 18:09
老兄的动手能力真强，是做过木工的吧 真是佩服得五体投地，望早日能听到这把琴的声音 ...

以前有个小破房子玩木工，做做小凳子之类的，常逛“木工爱好者论坛”，现在那地方不让用了，就在阳台做琴
