自己动手做一个不伤音柱的安装工具

杭州老琴

  传统的音柱安装工具缺点是要把音柱戳个洞，爱琴之人总不免心痛，用簧片式的安装工具可以避免这个问题。具体做法如下：

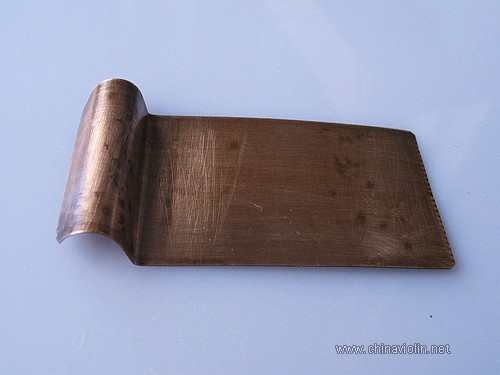

一、剪一块厚度为0.20mm的磷铜皮，尺寸为25x57。（用磷铜皮材料主要看好它的弹性好，又容易焊接。）然后把磷铜皮的一端弯成R5的弧形。见图1

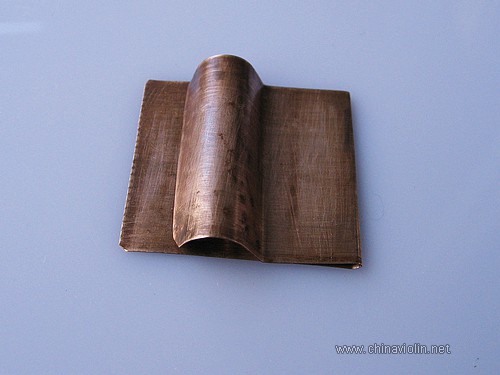

二、把磷铜皮在30mm处折转，压平。见图2.

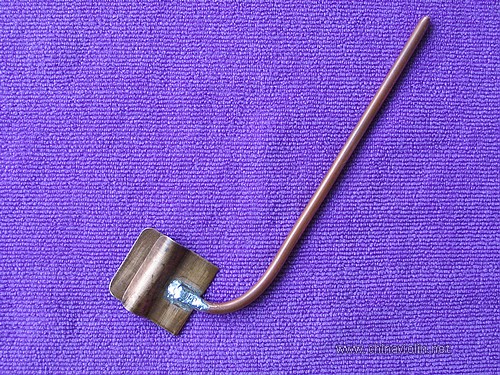

三、找一根4mm粗，长度为150mm的铜管，头部弯一个R15的弯头，最前端敲扁约10mm 长度,用焊锡焊接到磷铜皮的中间部位。见图3.

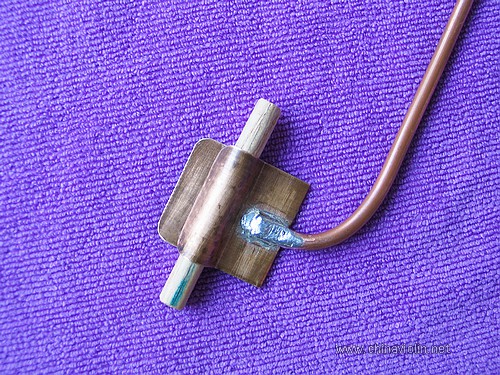

四、夹上音柱，可以用了。见图4.

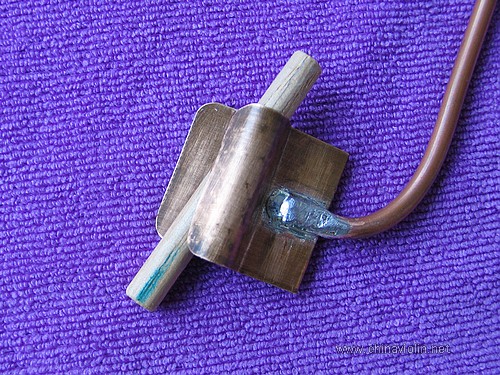

在小提琴中装好音柱之后，将工具倾斜一个角度滑出。（因磷铜皮有弹性，音柱不会倒）见图5.


  我做好之后马上试用，觉得非常方便。这个工具和上次做的工具一样，都是不伤音柱的安装工具。也可以用来做新材料音柱的安装工具。（如碳纤维音柱等不能戳孔的新材料）
  制作要点：
  1、用于夹音柱的小弧形，可以用音柱做模具弯好，再收小一些弧度，但是一定要能稳定地夹住音柱。
  2、磷铜皮的四个角要倒成圆角，特别是下方用于音柱滑出的这个角，一定要倒成R3圆角，便于用好之后顺利滑出。

季米

好工具，

sunlon026

老师啊，这个工具是好，但是一般人没有工具如何能做得成啊，你能否多做几个，大家都来买

默默无语

研发的很好

libuwei

好办法。

libuwei

也可以用细钢丝按照这个方法做一个简易夹子，方便。

杭州老琴

sunlon026 发表于 2017-6-25 16:20
老师啊，这个工具是好，但是一般人没有工具如何能做得成啊，你能否多做几个，大家都来买 ...

制作这个小工具并不需要太多的大工具，只要有剪刀、电烙铁就行了。材料可以到修理铺或金属材料店买一点。

杭州老琴

感谢各位网友鼓励支持！DIY是一种乐趣！

zhao668811

我学习此法做了一个，音柱直径6.0mm，夹在里面后，放不进去。我试了一下，音柱直径5.0mm时，才可以从F孔放入。我想如果用易拉罐的铝合金薄片制作较为合适。

杭州老琴

zhao668811 发表于 2017-6-28 11:49
我学习此法做了一个，音柱直径6.0mm，夹在里面后，放不进去。我试了一下，音柱直径5.0mm时，才可以从F孔放 ...

可能是你的琴F孔宽度比较紧凑，用薄一点的材料就行了。我用的是厚度0.2mm的磷铜皮，易拉罐的铝合金厚度是0.13，更薄一些，但是铝合金不能用锡焊了，可改作铆钉连接。

zhao668811

杭州老琴 发表于 2017-6-28 18:39
可能是你的琴F孔宽度比较紧凑，用薄一点的材料就行了。我用的是厚度0.2mm的磷铜皮，易拉罐的铝合金厚度是 ...

用易拉罐的铝合金试做了一个，以铆钉连接。结果由于材料太薄，缺乏应有的弹性和夹持力，无法应用。改用0.4mm的铝片，制作成功。实际应用，效果很好。谢谢！

haixiao930

zhao668811 发表于 2017-6-28 11:49
我学习此法做了一个，音柱直径6.0mm，夹在里面后，放不进去。我试了一下，音柱直径5.0mm时，才可以从F孔放 ...

支持一下

zhao668811

haixiao930 发表于 2017-7-9 14:59
支持一下

感谢楼上的支持。

杭州老琴

imca 发表于 2017-8-28 15:04
我也做了一个，是用A  B胶粘在一起的，不锈钢片和改锥（铁杆）粘在一起，把我的刚刚收到的德国寄来的旧琴， ...

很薄不锈钢片弹性也是很好的，祝贺制作成功。

银弦

音柱是一次性安装到位吗？不需要调整了？

ba5rw

楼主勤于思考，重在实践，无私奉献，学习了！改天也模仿做一个试试！

杭州老琴

银弦 发表于 2018-1-18 23:12
音柱是一次性安装到位吗？不需要调整了？

调整的时候仍然把工具伸进琴里，夹住音柱便可移动位置。也可以把音柱从琴里取出。

杭州老琴

ba5rw 发表于 2018-1-19 08:47
楼主勤于思考，重在实践，无私奉献，学习了！改天也模仿做一个试试！

谢谢支持！制作这个工具时可把圆弧改成三角形，夹持音柱更有力。

无为有处

马克。找时间山寨一个。谢LZ.
