[求助]求瓜奈里的图纸

minggeg · 发表于 2015-7-6 07:15:00

您需要登录才可以下载或查看，没有账号？立即注册

x

咱们站里有过“斯”琴图，图的线条简单清晰，面，背板上面标有厚度参考数字，还有“F”孔之间位置数据，另外还有一个数据框，里面有琴的各部位尺寸数据。

我很想找到类似上面说的“瓜奈里-耶稣”1743“大炮”的图纸，用来做摸具和制琴参考。可是没有找到。很希望师傅们给予帮助。谢谢。

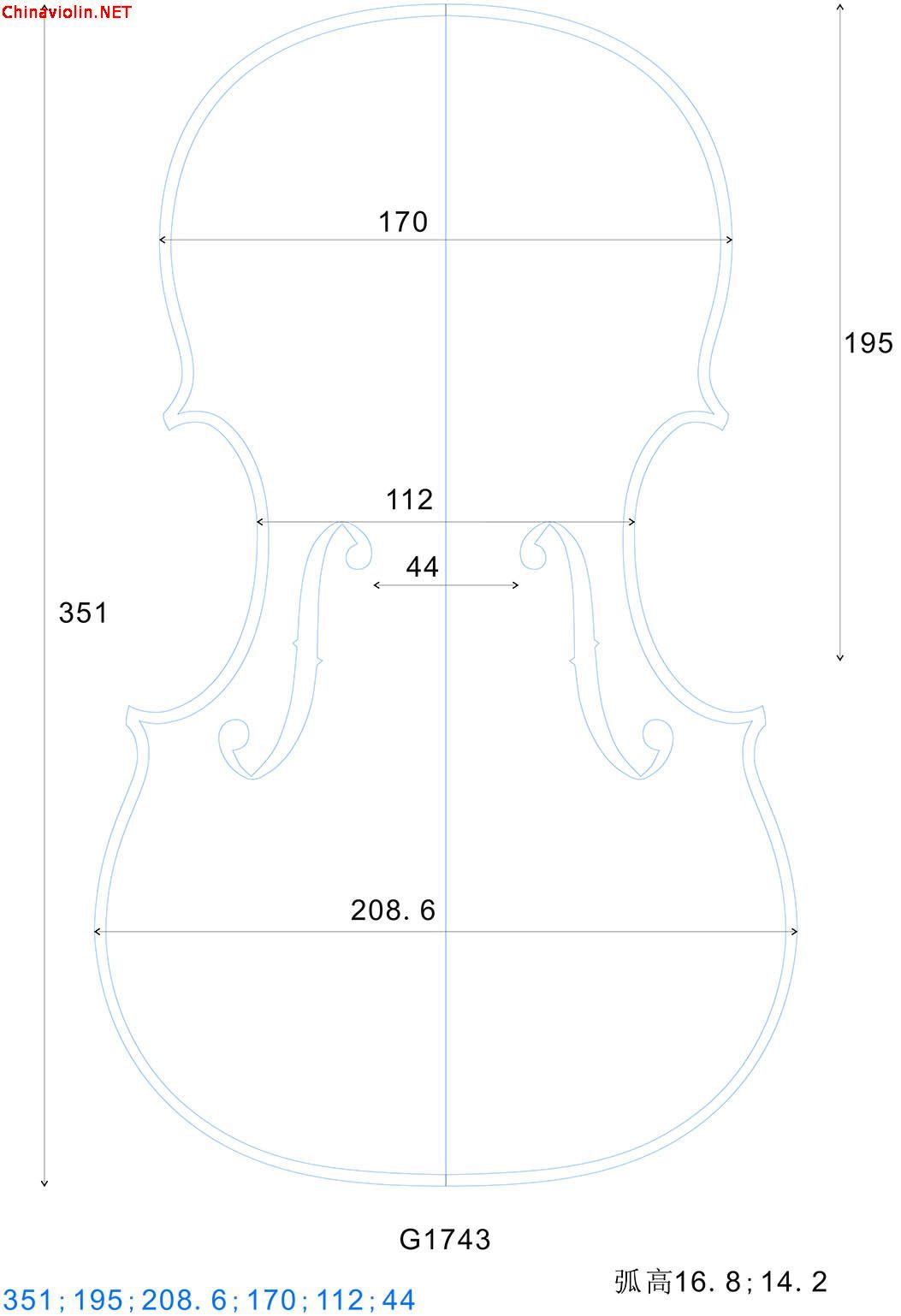

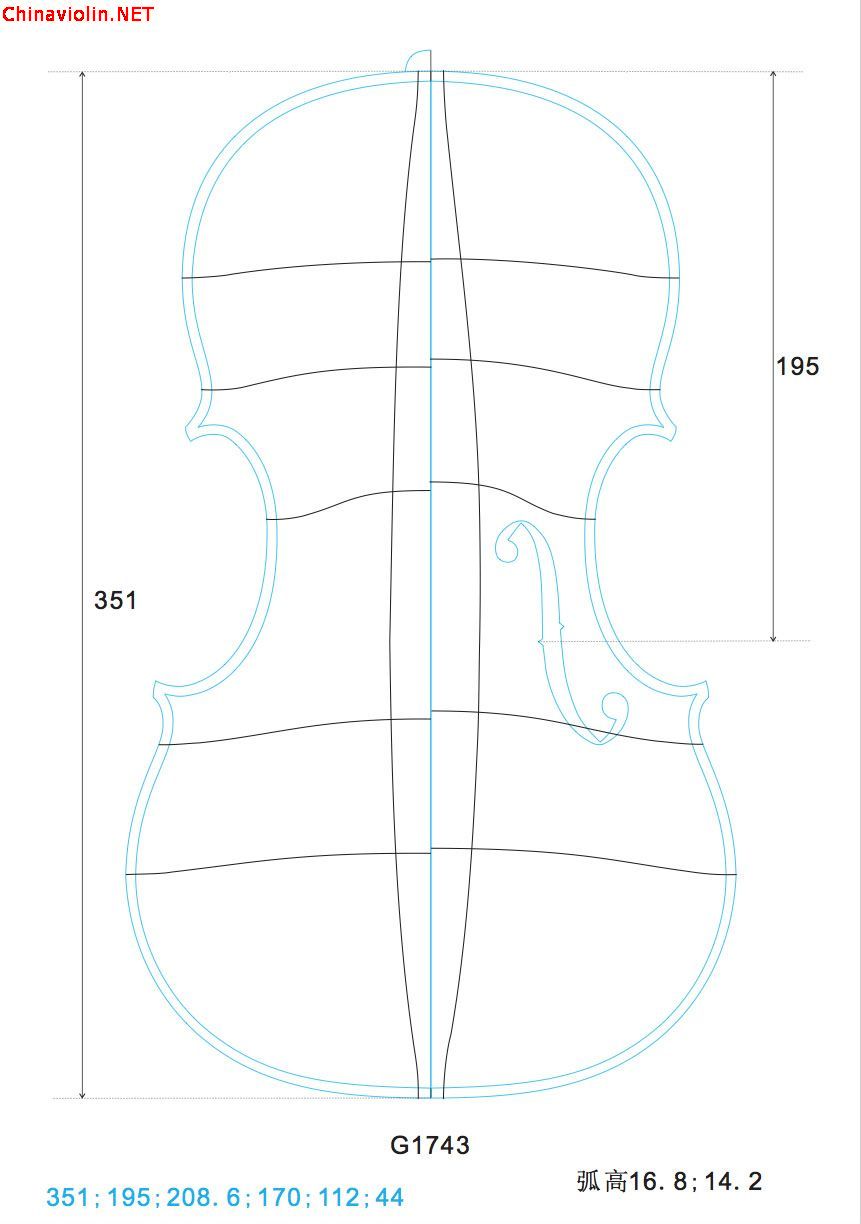

夕阳追梦 · 发表于 2015-7-6 07:38:00

zjljl · 发表于 2015-7-6 07:52:00

值得收藏

minggeg · 发表于 2015-7-6 18:38:00

可是没有厚薄的参考数据呀，

西丽湖图 · 发表于 2015-7-7 01:05:00

其它数椐基本相同.唯琴板长度有资料记载为356mm.相差竟达5mm.在小提上这差异祘是非常大的了.希望有相对权威人仕说明一下.比如魚儿版主给个意见.

minggeg · 发表于 2015-7-7 05:50:00

还有侧板前后高度，说法也不一，也希望有个正确答案。最好还是有我说的那种图，上面什么尺寸，形状和厚度分布都有了。

濯清涟 · 发表于 2015-7-7 07:58:00

花点钱就全有了——http://item.taobao.com/item.htm?id=19122261788
