手工制作平底拇指刨

leilei0611 · 发表于 2014-6-3 20:55:00

您需要登录才可以下载或查看，没有账号？立即注册

x

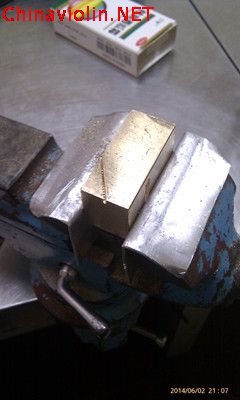

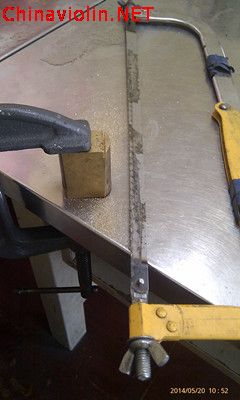

1选择一块铜料用什么方法都行加工到40mm长24mm宽18mm高的长方形，我呢用的铁锯最笨的方法了。

ba5rw · 发表于 2014-6-3 21:04:00

厉害啊！

leilei0611 · 发表于 2014-6-3 21:14:00

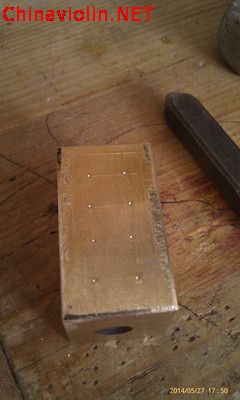

2，计算好尺寸，我这个是边缘向内返4mm，然后排好距离用样冲打定位眼以便钻眼。

leilei0611 · 发表于 2014-6-3 21:19:00

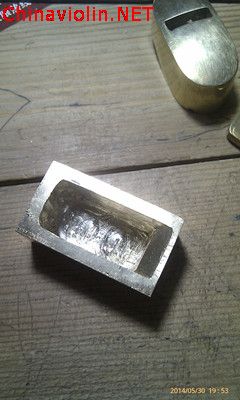

3，在这段用台钻，用扁铲的过程忘了拍照片了，同时参照我网购的那个凸底的铜刨。

leilei0611 · 发表于 2014-6-3 21:31:00

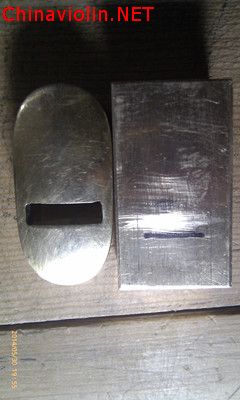

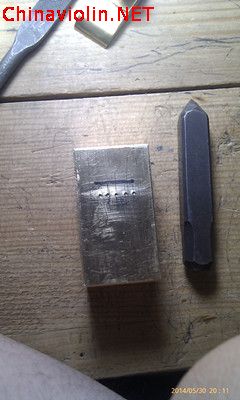

4，画刨嘴子线，并订眼。

leilei0611 · 发表于 2014-6-3 21:38:00

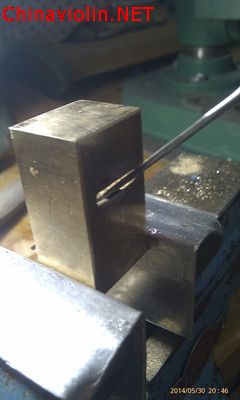

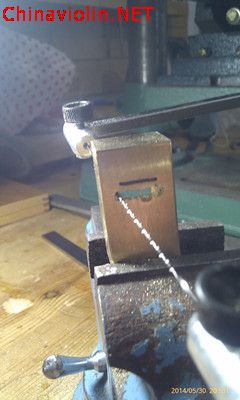

6.用线锯锯掉多余的料。

leilei0611 · 发表于 2014-6-3 21:42:00

7，贴着刨刃的这边口必须斜着锉。

leilei0611 · 发表于 2014-6-3 21:45:00

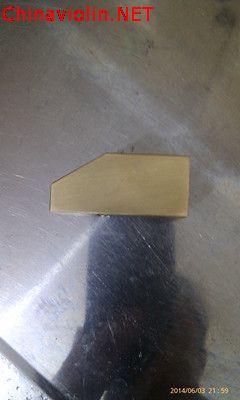

8，做个小造型。

leilei0611 · 发表于 2014-6-3 21:50:00

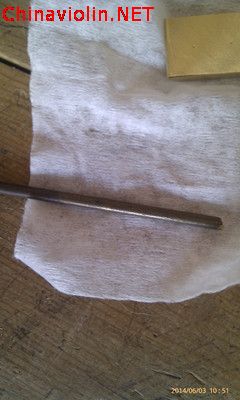

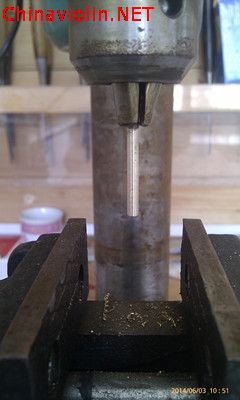

9，用3.2mm的铜焊条做穿销，可以截好所需长度掐在台钻上先用油光锉在用1000号砂纸最终加工到3.0mm.

leilei0611 · 发表于 2014-6-3 22:07:00

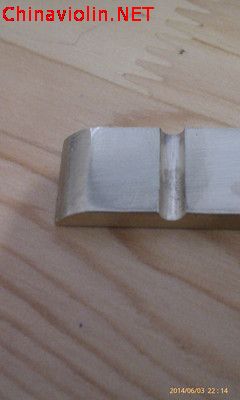

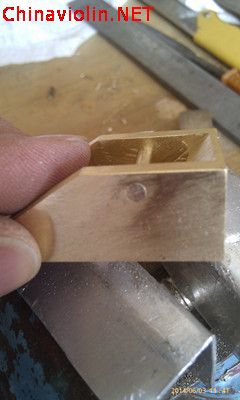

10,杆刃和刨削刃配合好以后就可以目测穿销的位置，这个位子可以紧贴杆刃，因为在杆刃上还要开一个和销子一样的沟。

末代知青 · 发表于 2014-6-3 22:12:00

相当的生猛！leilei0611老师加油！

leilei0611 · 发表于 2014-6-3 22:20:00

11，穿好以后先把穿杆的一端用小锤的圆头打堆一点，这样在使用中不容易窜出来。

leilei0611 · 发表于 2014-6-3 22:27:00

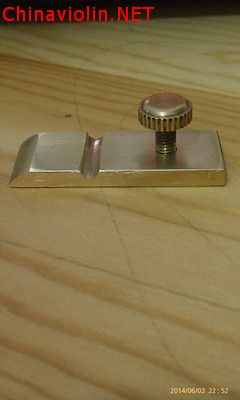

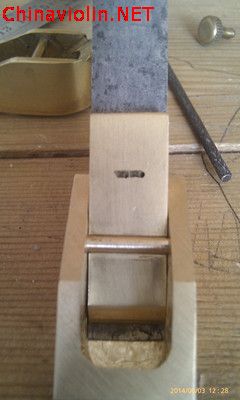

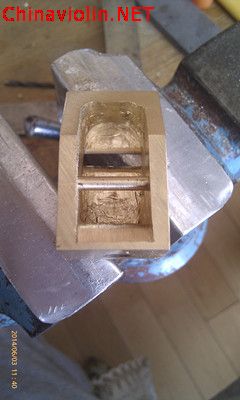

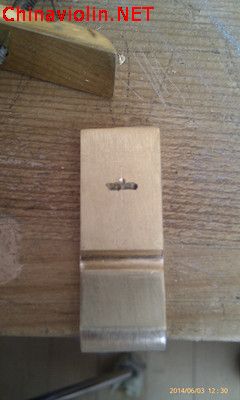

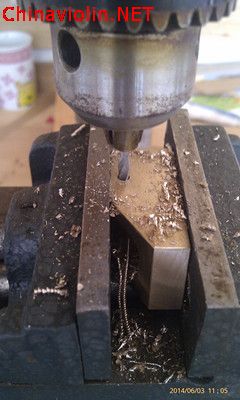

12，接下来确定顶丝的位置并钻3.0mm的孔，准备攻丝。 imag1621_副本.jpg

leilei0611 · 发表于 2014-6-3 22:35:00

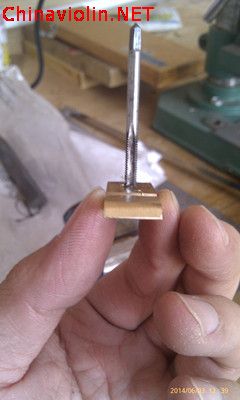

13，我试了一下M4的丝锥正好，因为黄铜较软，M4的扣用3mm钻没问题。

leilei0611 · 发表于 2014-6-3 22:41:00

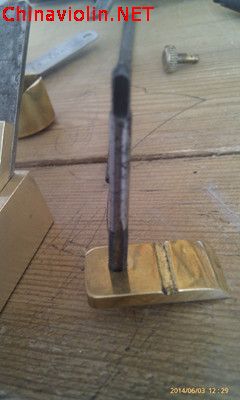

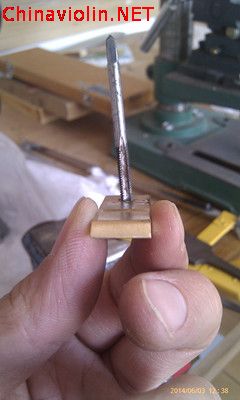

14，纫了2扣就要看看是否垂直，这样不行歪了。

leilei0611 · 发表于 2014-6-3 22:43:00

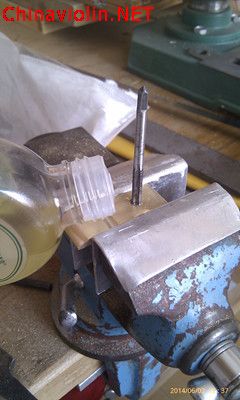

15，矫正过来，并加点油润滑还能提高螺纹的精度。

leilei0611 · 发表于 2014-6-3 22:58:00

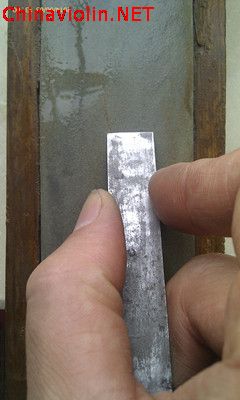

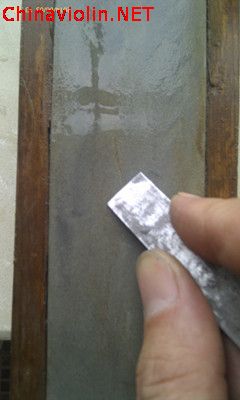

16，磨刨刃是很关键一步，后刀面必须低于前刀面，这样才能把木头刨下来。这是我的方法，和大家分享，像第一张照片这样磨的方向和角度是错误的，

第2张照片的方向和角度是正确的。

最后一张是右手的拿法，中指起托的作用，大指二指一定要拿住。

leilei0611 · 发表于 2014-6-3 23:11:00

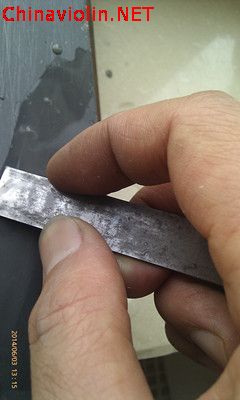

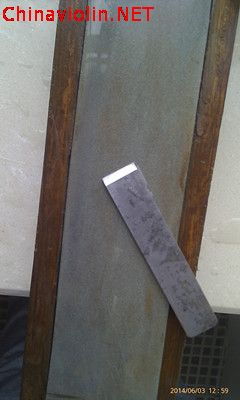

17，磨的时候不要急，让图中的这个最亮的小面完全贴到油石上，方法是右手拿住左手扶住小幅度变换一下角度感觉最稳的时候就是完全贴上了。

leilei0611 · 发表于 2014-6-3 23:20:00

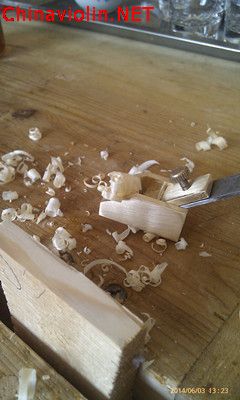

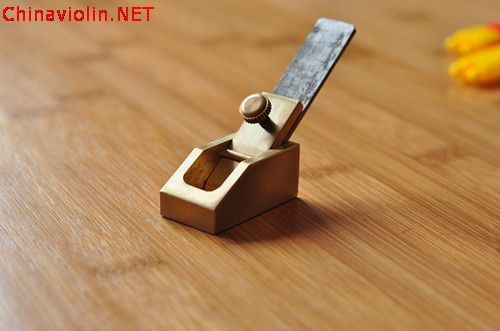

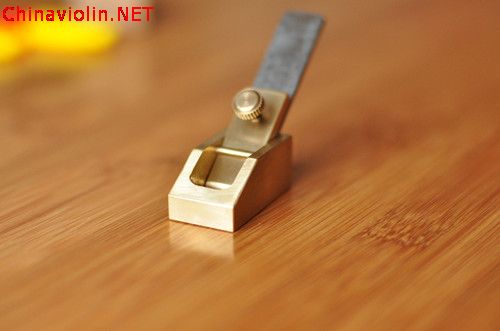

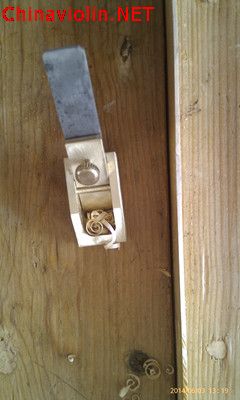

18,到现在这个小刨是做好了，做的再漂亮不实用，白扯。找一个侧板，再找一块宽一点的测试。还行蛮好的！

leilei0611 · 发表于 2014-6-3 23:26:00

19，用砂纸打磨光滑。
