[原创]音柱尺 也要向前进的

云浮

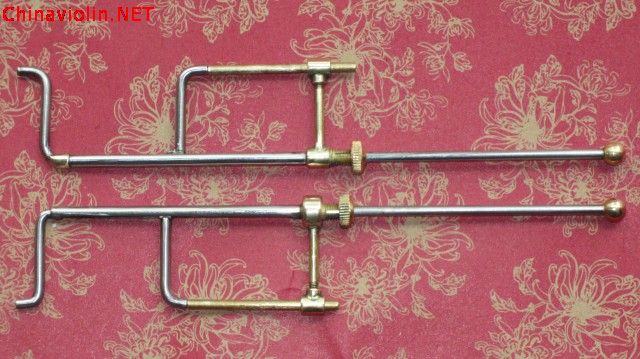

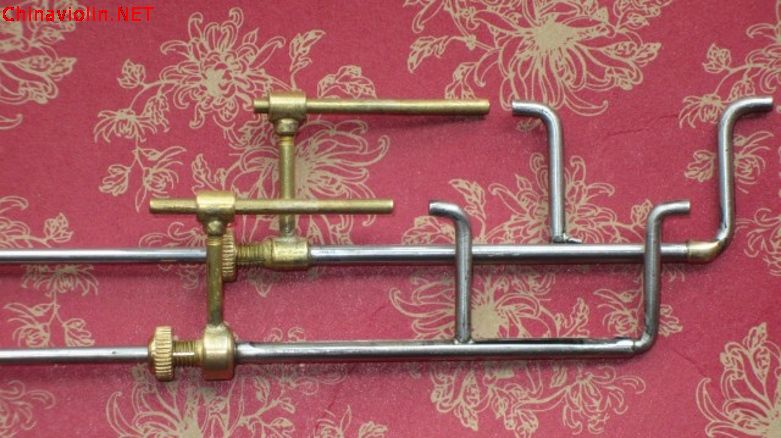

市售音柱尺没买过、没用过也没见过实物，但看图片以功底判断，由于制造成本原因，动杆测头在管内免不了象醉汉走路左右摇晃，略显粗糙，对半辈子受形位公差洗脑的当然不可接受，因而改进一下，如图。 材料：不锈钢、黄铜。 特点： 1.轴向锁紧，不伤滑杆。 2.附有音柱位置引导杆，指到哪，定到哪。 3.滑套、导槽精确加工，测头滑动不偏不摆，钢性坚挺，一测到位，绝无阳痿之虞。 其它：还可在管背开条细槽，动杆加个游标，管外刻好标尺刻度，这个音柱尺就更完美好用。 对于手边已有市售音柱尺的也不用失落，现公开一绝聊以安慰：在二测头端用502沾上二个小圆盘，搓好与音柱稍小点的胶泥或模腊等易塑性变形的物质（与琴接触的泥面要用薄薄的膜隔离，以免污染琴里），切下几毫米贴在二端圆盘上，操作，音柱的二个斜面就精确现形了，具体操作要动下脑，就不细说了。 自制了二个，一个留着自用，另一个送本埠好友，不卖的。

云浮

上传图片却不见了？不会发图了？

forster_cs

这样试试发图：1、将原相片的尺寸降低到300k以下，可通过相片后期软件，如光影魔术手，好相片等来完成。2、因为你已经发了帖，所以点击你发的帖子的右下角“回复”，进入界面，然后点击“附件”，进行发图。

方块K

没看见图，但看到楼主发的贴里有；形位公差，啊，同行，学机械的，只不过我已退休。

云浮

回3楼，之前已与您所指，无效。不知是人为还是故障。春节期间，空闲兴趣油然，不想工具迟钝，令人兴趣索然。

云浮

回4楼：同行呀，也休闲了。小提琴如果没有那些业余爱好者参与折腾，专业的能上来玩玩恐怕也不及烟盒里吸剩的支数多。

云浮

云浮

换了一个浏览器，才能传上图片，看来网络上的明争暗斗非常厉害！

云浮

一夫

很复杂的工具。

trewq_732579986

太复杂，确定音柱的初始长度手工操作非常快捷，如果有原来的旧音柱那就更加简单了，旧音柱的长度加上适当的加工余量即可，难度主要在修音柱两端：适合的长度、密合的两端，要装进经过去反复试验削修达到最佳状态。

mysun

这工具尺，不知如何使用？有操作图吗？手把手教一教呗。

huangyunneng

太复杂了，不过听说加上音柱的声音会更好一些

银弦

楼主测量音柱的上下斜面思路，可以借鉴。
