请教小于老师琴头弦轴孔如何定位

ar斗彩 · 发表于 2012-8-9 08:41:00

马上注册，结交更多琴友，享用更多功能，让你轻松玩转小提琴网。

您需要登录才可以下载或查看，没有账号？立即注册

x

ar斗彩 · 发表于 2012-8-9 09:08:00

小于老师，我查了一些资料，没有明确讲诉这个的，请教您是如何定位，需要遵循啥原则，谢谢

琴梦缭绕 · 发表于 2012-8-9 17:10:00

本人不做琴，但提供一条原则，必须遵守的：从弦枕到最远的弦轴孔的上缘拉一条连线，这就是A弦的位置，当中3个轴孔的上缘必须低于这个线，否则A弦就会和D E G 的弦轴发生摩擦。

ar斗彩 · 发表于 2012-8-9 19:19:00

谢谢

小于 · 发表于 2012-8-9 22:21:00

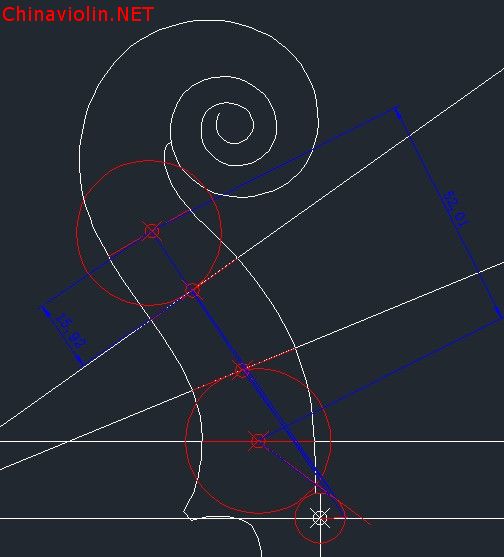

我现在记得不能说100%清晰，因为我是在笔记上记下的。我尽量说明白。数据上我不敢说我现在脑子里面记得是完全正确的。按你的图来说的话，四个弦轴孔由从下到上分别 A,B,C,D。 A孔是弦枕与指板接口的平行线向上平移17MM。在先轴箱中点的地方，就是A. D孔与A点相距52-54mm,取决于弦轴箱的长短以及琴型。 B孔，与C孔分别是A孔向上， D孔向下16MM画圆，取刚好上弦轴箱中点的那一点。之后为了防止碰弦， B,C,D,孔要在中点的基础上，分别向上，向下，向上移动1MM。以保证四根弦不互相接触。一个我自己新模具的琴头部分看看能不能看懂。

小于 · 发表于 2012-8-9 22:25:00

刮开看看█████ · 发表于 2012-8-10 10:30:00

好厉害！

ar斗彩 · 发表于 2012-8-15 10:11:00

小于老师，您好谢谢您百忙中的回复与解答。做了一张作业您再给看看。谢谢。呵呵

ar斗彩 · 发表于 2012-8-15 10:15:00

做的过程中，觉得A点和D点画16mm圆形，与线轴箱中点是不能完全对应的，16mm的园是否只是一个参考点，并非需要绝对精确？

ar斗彩 · 发表于 2012-8-15 10:21:00

另外请问小于老师，轴孔定位与琴型有何关系，比如斯式和瓜式，在手都定位上有啥不同，或需要注意的地方哪？

ar斗彩 · 发表于 2012-8-17 15:44:00

别沉啊，小于老师在来看一眼，在给指点指点。

尤克 · 发表于 2012-8-17 21:08:00

都什么专业啊，制图这么厉害

ar斗彩 · 发表于 2012-8-18 10:44:00

呵呵小于老师是制琴专业，我是制图专业。

琴梦缭绕 · 发表于 2012-8-19 21:40:00

您的图上中间2个孔似乎高了，A弦会碰的。

小于 · 发表于 2012-8-19 23:42:00

以下是引用ar斗彩在2012-8-15 10:15:00的发言：
做的过程中，觉得A点和D点画16mm圆形，与线轴箱中点是不能完全对应的，16mm的园是否只是一个参考点，并非需要绝对精确？
图片点击可在新窗口打开查看

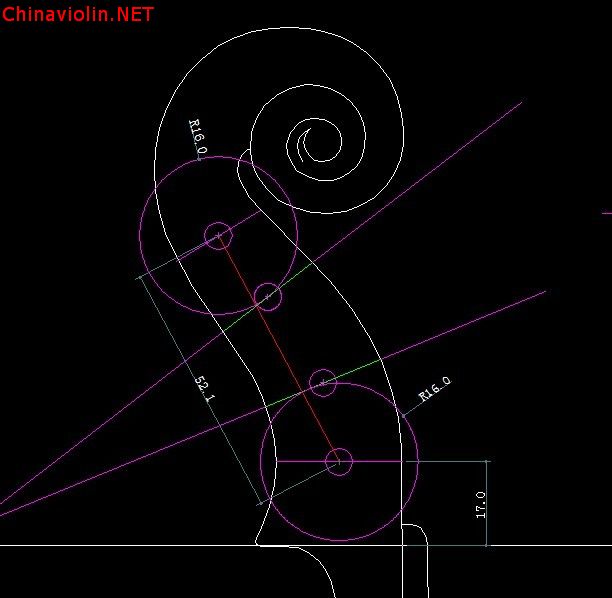

此主题相关图片如下00001.jpg：

是的，制琴上是没有绝对数据可言的。任何地方都是如此。

小于 · 发表于 2012-8-19 23:45:00

以下是引用ar斗彩在2012-8-15 10:21:00的发言：
另外请问小于老师，轴孔定位与琴型有何关系，比如斯式和瓜式，在手都定位上有啥不同，或需要注意的地方哪？

什么“式”的不是参考标准。弦轴箱的整体长度是一个参考数值。因为瓜式普遍弦轴箱偏长，所以可以分布的更分散一些。

小于 · 发表于 2012-8-19 23:45:00

顺便说一句，“喉咙”的位置要大大的调整一下。

ar斗彩 · 发表于 2012-8-21 17:13:00

谢谢小于老师
