我做的厚度百分表

leilei0611 · 发表于 2011-3-7 18:04:00

您需要登录才可以下载或查看，没有账号？立即注册

x

首先在硬纸壳上面画出个样，然后用剪刀剪下，放在10-20mm的钢板上（有铝板最佳）切割，打磨。百分表好买，选择表杆直径一样的钻头在照片中位置钻眼，在垂直于这个眼钻5.2mm的孔用m6的丝锥攻丝，它的目的是固定表。下面的调节螺杆一定要可调节。还要与表的量杆通心，在调整的过程中适当可以矫正。

leilei0611 · 发表于 2011-3-7 18:30:00

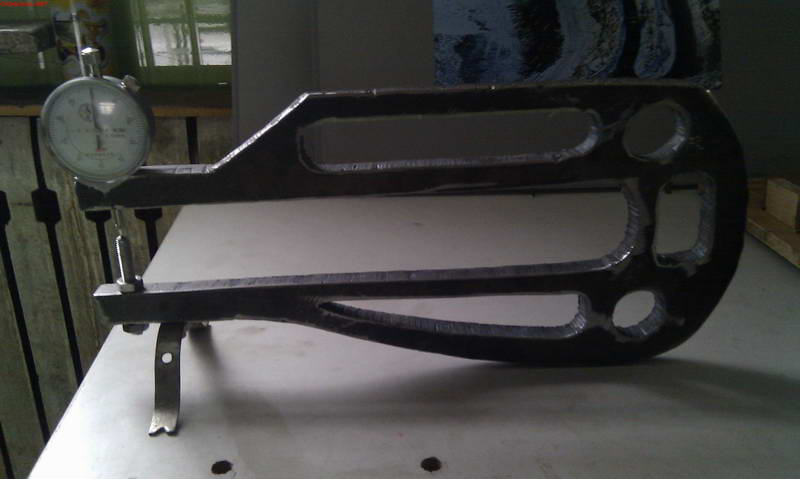

图来啦

leilei0611 · 发表于 2011-3-7 18:32:00

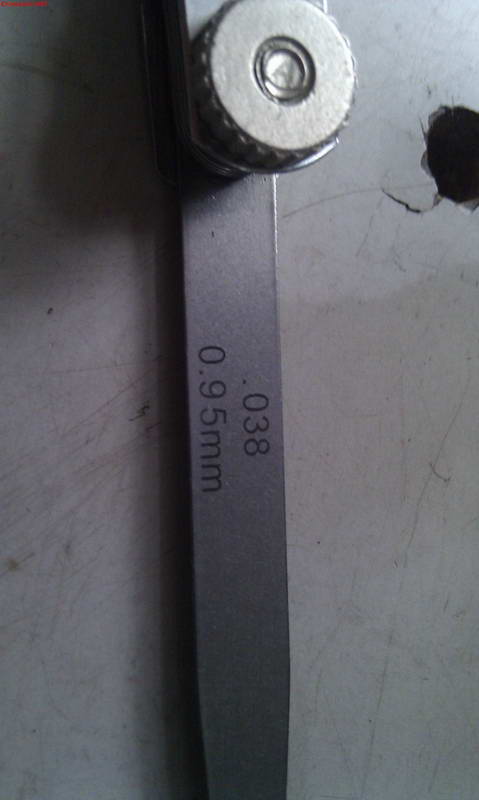

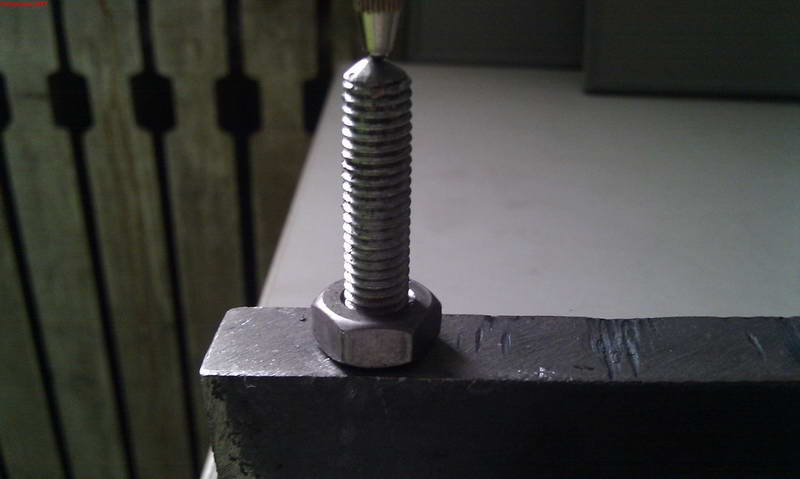

再来2片

dayianta · 发表于 2011-3-7 21:26:00

整个架构的刚性，操作方便性，重量的适度，底部的支架都设计的很到位，测量的高度，深度似乎也虑到了大提琴的制作，以我的眼光，是个很好的设计，佩服。伸缩测杆的归位操作杠杆怎么没见到？

[此贴子已经被作者于2011-3-7 21:45:31编辑过]

老腾 · 发表于 2011-3-7 21:38:00

很实用，不过用钢板加工，工程量好像大了一点。

琴系人生 · 发表于 2011-3-7 22:52:00

老梁你真聪明！赞一个

leilei0611 · 发表于 2011-3-8 18:33:00

以下是引用dayianta在2011-3-7 21:26:00的发言：
整个架构的刚性，操作方便性，重量的适度，底部的支架都设计的很到位，测量的高度，深度似乎也虑到了大提琴的制作，以我的眼光，是个很好的设计，佩服。伸缩测杆的归位操作杠杆怎么没见到？

[此贴子已经被作者于2011-3-7 21:45:31编辑过]

手里没有合适的料，您很有眼光，我的确为大提琴考虑了，英雄所见略同啊！

枫杉传奇 · 发表于 2011-3-8 20:14:00

梁兄。看到你做的测厚规很漂亮，你又有了一部精密的制琴工具，祝贺你。
