提琴图纸中的问题，请教小于老师。

ar斗彩

请教小于老师和各位老师：

我在制作过程中，根据手里的图纸发现：1。面板背板不一致。2琴角一般磨损严重，图纸是根据现状画的。
3.左右严重不对称。
请问这样的问题小于老师如何处理的，比如琴角如何复原。左右对称的问题如何把握。琴体的轮廓如何最终确定的。
恳请老师解惑。

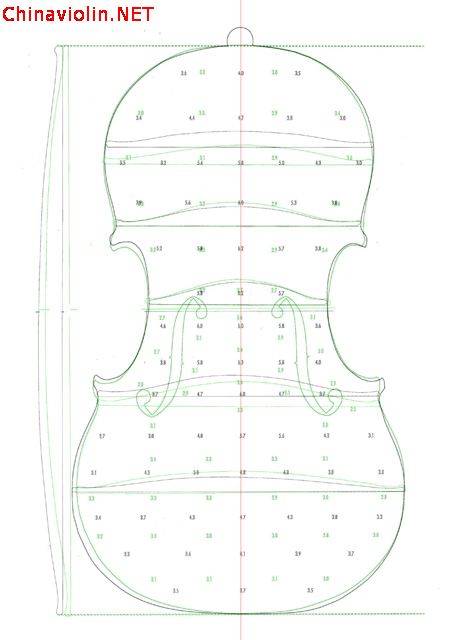

这个图是网上下载的图，我把面板和背板叠加到一起拉。发现相差的太多啦，无所是从。一般琴图纸，都是按照名琴的现状来绘制的，如何判断没有磨损的琴是啥样的那？
恳请小于老师给讲解讲解啊。

[此贴子已经被作者于2010-9-27 12:09:09编辑过]

mlxtq0812

哈哈，这位朋友，名琴也是人做的，不是100/100的仿出名琴的外形就可以让你的琴发出名琴的音色，名琴的外形仅仅只是给了我们一个现成的参考，不去走那么多弯路而已。琴角有些磨损这是自然的事，即使是名琴从作品面世到现在都会有变化，你只要从美学角度去把握就行了。何必那么死板硬套，要不然小提琴就不会有发展了。关键还是对你的制作材料有一个深刻的了解，腹背板的软硬搭配当吗？琴板定音把握好了没有。外形的美固然很重要，她给人们第一眼美女的感觉，但关键还是内在的东西。你做不了斯特拉瓦里，但你可以超过斯特拉瓦里。放开自己的手脚，不要受名琴们的束缚，大胆去创新把！ 我不是于大师，不过我觉得朋友被什么东西给困住了。于大师抱歉我先发话了。

ar斗彩

谢谢您的建议，我想还是尽量搞得清楚些，实在搞不清，就准备按您说的干。呵呵

老腾

很赞同mlxtq0812琴友的观点。图是死的，人是活的。

小于

  这些图纸其实不能叫做图纸， 而是应该是“测量图”。

所有的数据和线条，都是根据原琴测量而来。

原琴是内模具制成，所以面背板的误差是必然的。

制作模具一般是采用背板的线条来制作，因为枫木的磨损较面板的云杉来说要小的多。制作图纸的第一步就是确定背板中线。 为了达到我们自己作品的左右对称，我们一般是要从背板的左侧和右侧中，选择一半来制作图纸。也就是比如，我光用这把琴的右半边，左边完全复制右边。  而在做样板边线的时候，因为琴边磨损普遍是有的，所以要参考的是镶线，而不是琴边。 画出镶线的线条，再按大概2.2-2.5mm的距离向外画出外型。

不知道这样说好不好懂  呵呵。

ar斗彩

谢谢老滕老师的观点，可是我总是觉得肯定会有一些更根本的原则性的内容，要是就是综合这些资料也能做出琴来，我想知道根本的是啥样，比如 斯或瓜老头刚做完时是啥样的。呵呵，望各位老师解惑。

ar斗彩

谢谢小于老师。你的意思基本懂了。

dzhzzh

若上图是跟据照片绘制，就可能是相机拍摄的矩离及角度问题，
我想或许用一系列的投影可以解决之。

dzhzzh

从图纸左面的侧投影关系来看，两块板都是凸面向上凹面向下（此为第一角投影）
或凹面向上凸面向下（为第三角投影）。如此说来，上面的图中有一块板其外形
及拱形线还有厚度数据都是反的，需作镜像处理。
提琴的制图规则不知有没有，请老师们能告之，抱谦，我有一点点钻牛角尖了，扫
大家兴，抱谦，抱谦

ar斗彩

dzhzzh 老师

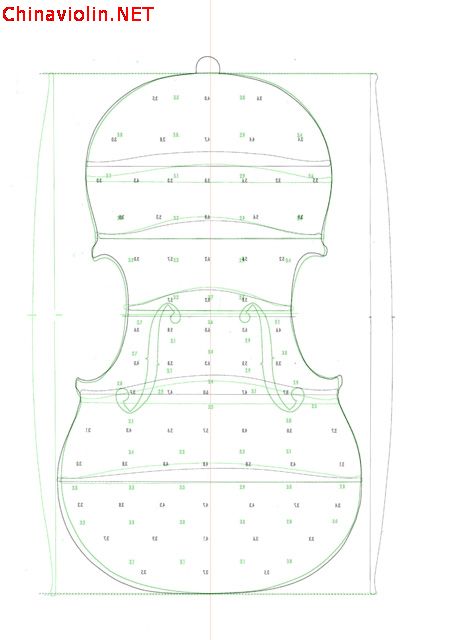

按您的说法，我把背板镜像啦，觉得合理啦许多，您再看看

ar斗彩

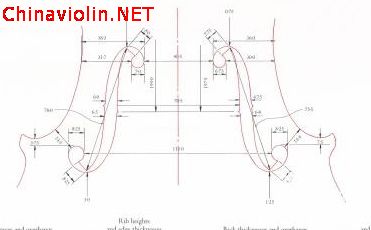

另外"F"孔的测量图，我观察觉得是根据正投影的方式画的，如何展开的弧形的面板上哪？

dzhzzh

主视图象是好点了，但它们方向不明

mlxtq0812

小于老师已经把校正琴型的诀窍告诉这位朋友啦，小提琴镶线是不会磨损的可以参考镶线来进行。琴角处的尺寸一般图纸上都有说明或是基本要求。不是关键问题。比如说斯琴1715同年制作的就有好几把。她们的琴角就有不同，有尖锐规整一点的也有圆盾一点的这对音质怕没有多大的影响。仅仅是各人爱好而已，审美观不同。萝卜青菜各有所爱。看来这位朋友是喜欢规整一点的，那你就向小于老师求斯琴1715，克雷莫那的吧，这把琴最规整，很多人喜欢。 嘱咐一句，朋友莫掉进井里出不来哈！

ar斗彩

谢谢楼上的这位老师，我会注意的。
好的图纸确实难搞，不知小于老师肯不肯慷慨相助啊？ 1715克雷莫那的测量图我梦寐以求啊！

dzhzzh

只要熟练掌握CAD，那么有好照片就等于有了好图纸。

ar斗彩

cad我应该算听熟练啦，哈哈。做琴是业余的爱好，用cad在本职的工作中经常用到。

困惑的不是如何画，困惑画啥，啥样才是对的。

[此贴子已经被作者于2010-10-5 20:09:38编辑过]

mlxtq0812

可能上海乐器展会有图纸销售，去逛逛吧，朋友，你一定会有很大收获的。
