[分享]业余制琴，请大家多多指教（镶线、翻边修弧度）

枫杉传奇

从今天开始陆续为大家发一下最近正在做的一把琴
上次在论坛上发了“图说三年业余制琴历程”，很多网友都提出了很多宝贵的意见和建议，我非常感激。这次做琴是带着大家提出的问题工作的，希望朋友们能够多多指教，谢谢！

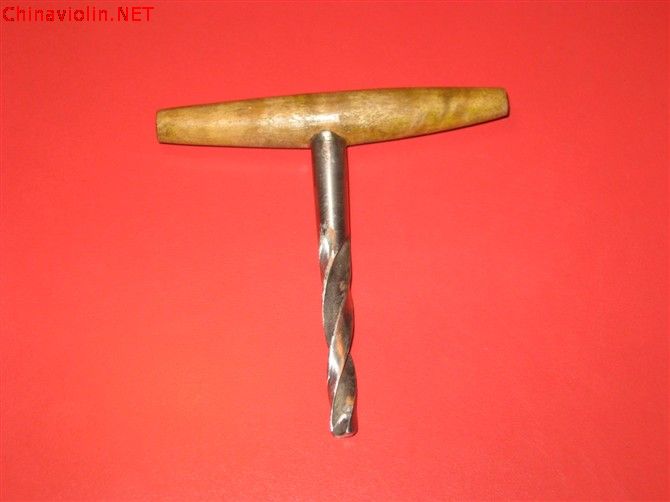

这次补充了两件工具，一个是铰刀，我一直没有找到锥度为1：30的铰刀，原来的琴都是用锥度为1：50的铰刀铰孔，这次我把一个钻头夹在台钻上边磨边测量制作了一个1：30的铰刀。另一个是用什锦锉磨制的挑线槽的小刀，很锋利。如图：

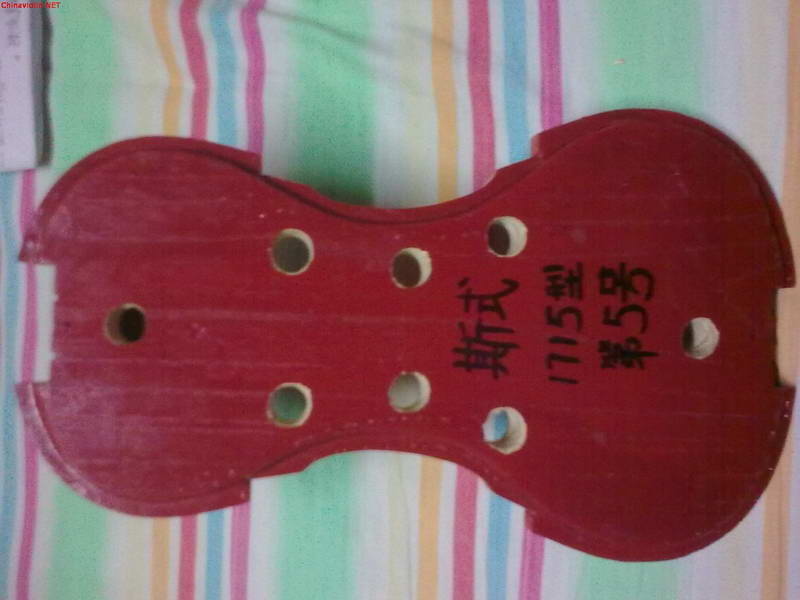

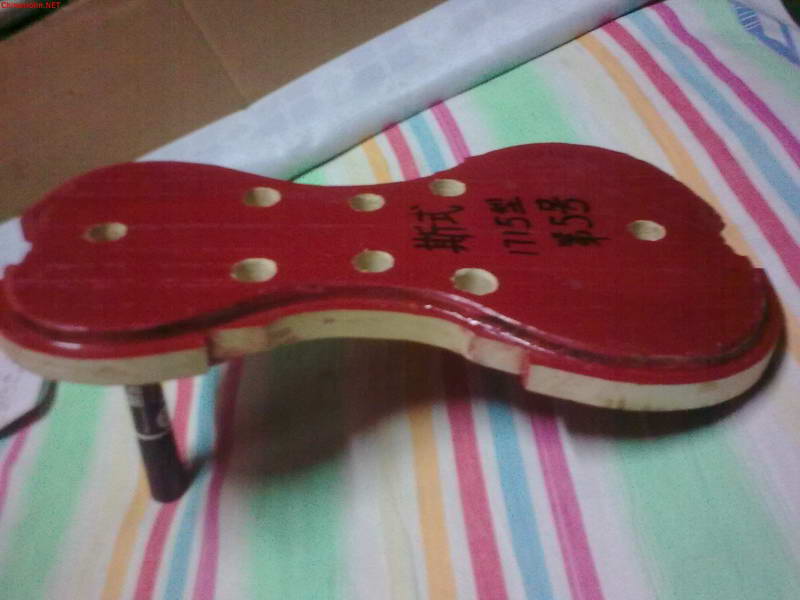

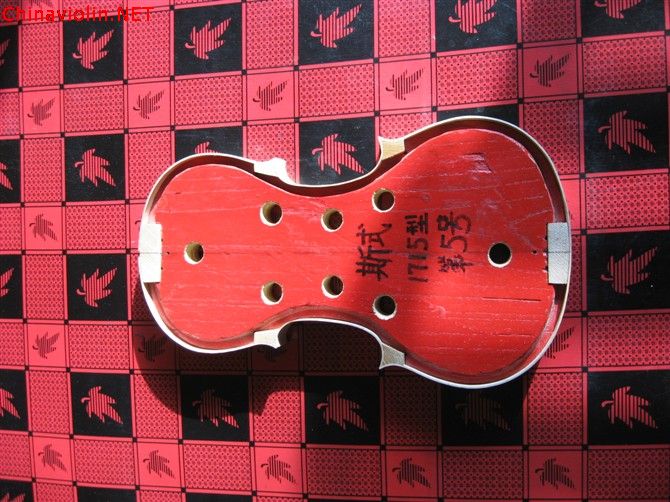

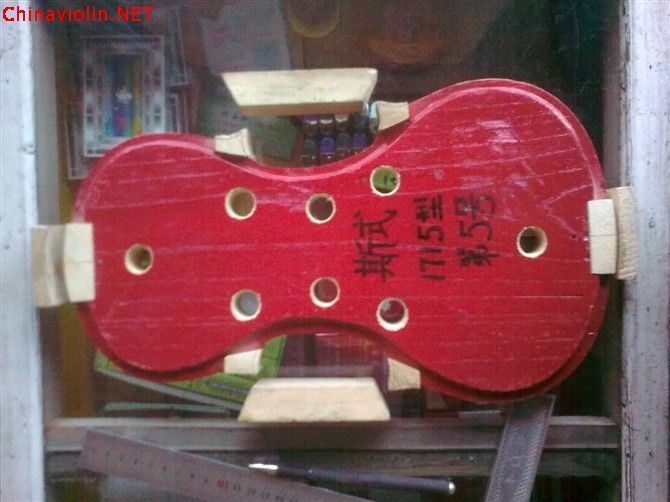

这次的内模是重新制作的，是按照“提琴中国社区”里1715克雷默那人的图纸制作，由于找不到好的胶合板，所以找了一块放了几十年的白椿木板制作而成。









以下为上次发的几个帖子
https://www.chinaviolin.net/bbs/dispbbs.asp?boardid=42&Id=45173&page=8
https://www.chinaviolin.net/bbs/dispbbs.asp?boardid=42&Id=45174&page=2
https://www.chinaviolin.net/bbs/dispbbs.asp?boardid=42&Id=45179&page=8
https://www.chinaviolin.net/bbs/dispbbs.asp?boardid=42&Id=45180&page=7
https://www.chinaviolin.net/bbs/dispbbs.asp?boardid=42&Id=45181&page=6
https://www.chinaviolin.net/bbs/dispbbs.asp?boardid=42&Id=45182

[此贴子已经被作者于2010-6-16 19:47:56编辑过]

枫杉传奇

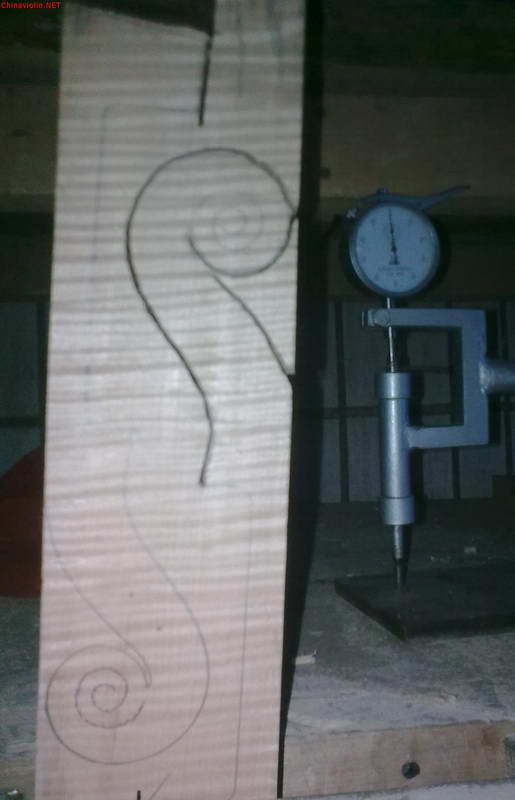

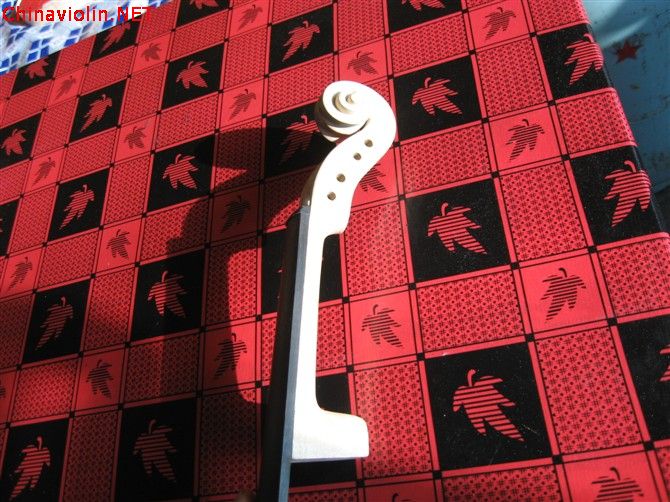

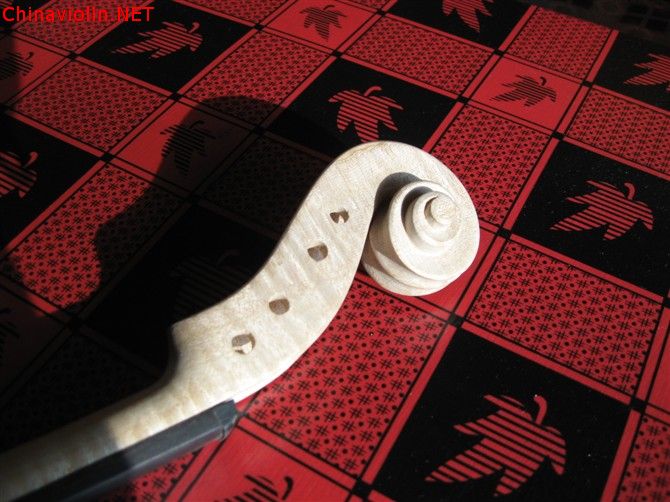

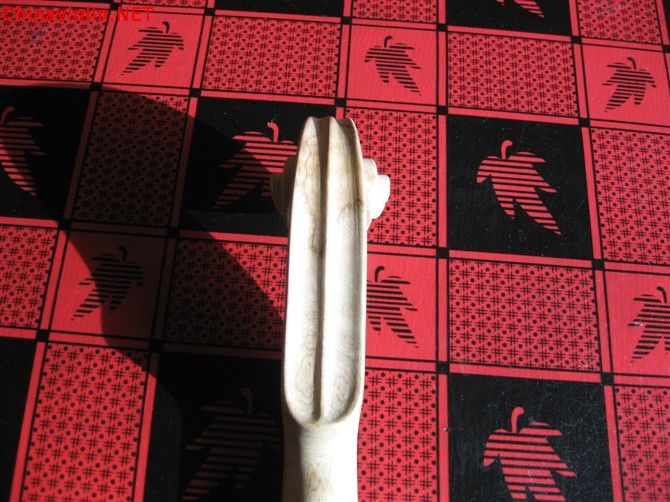

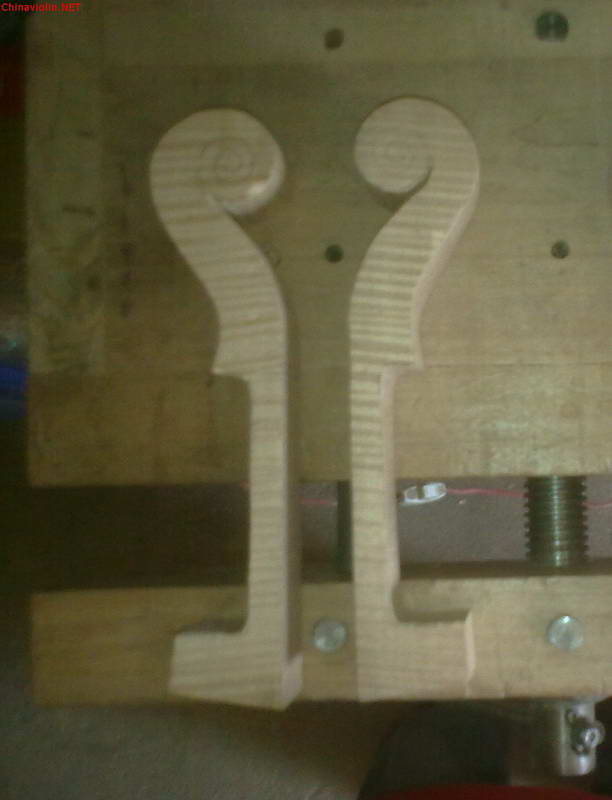

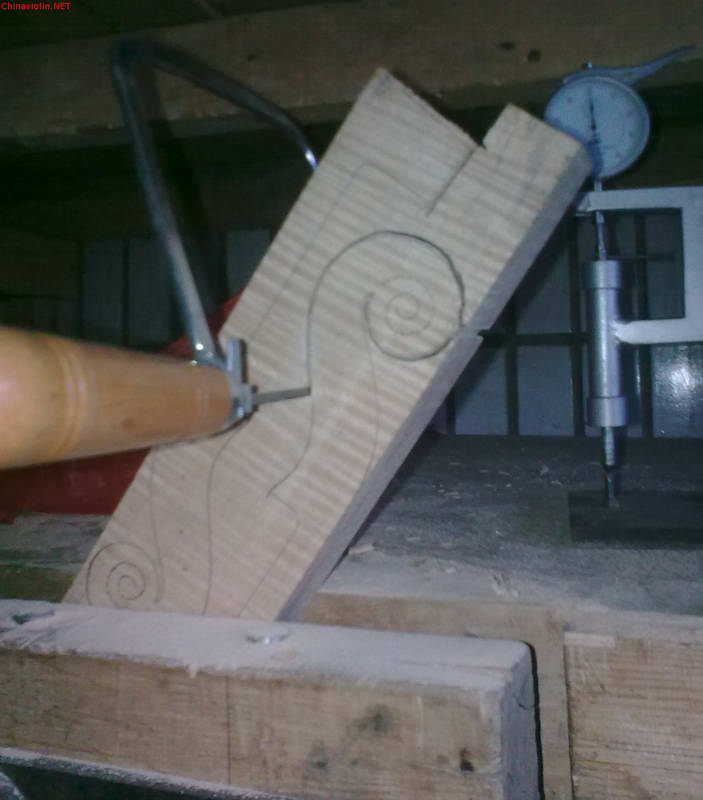

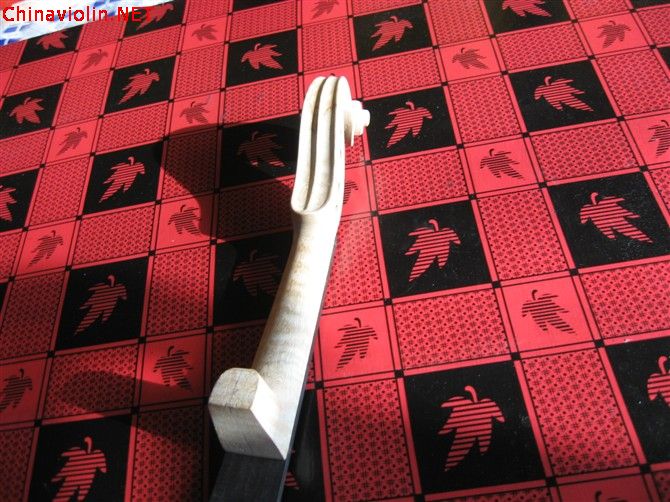

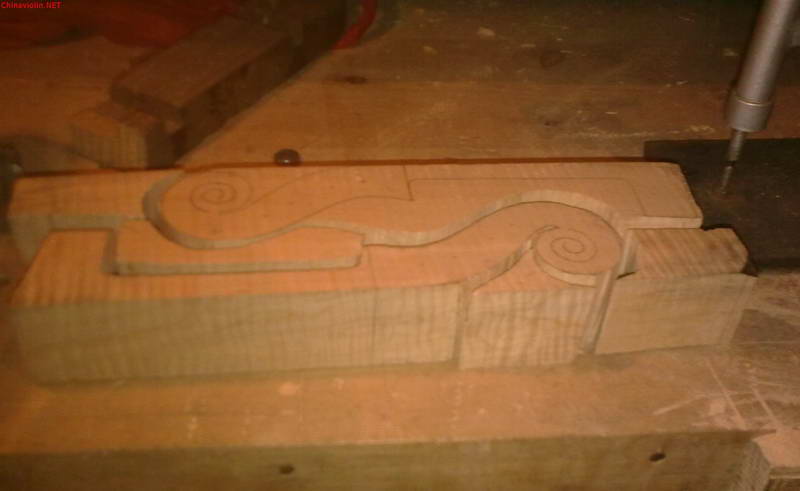

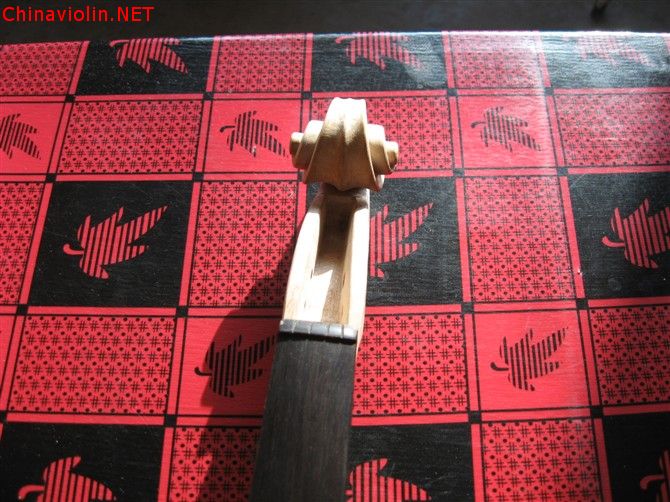

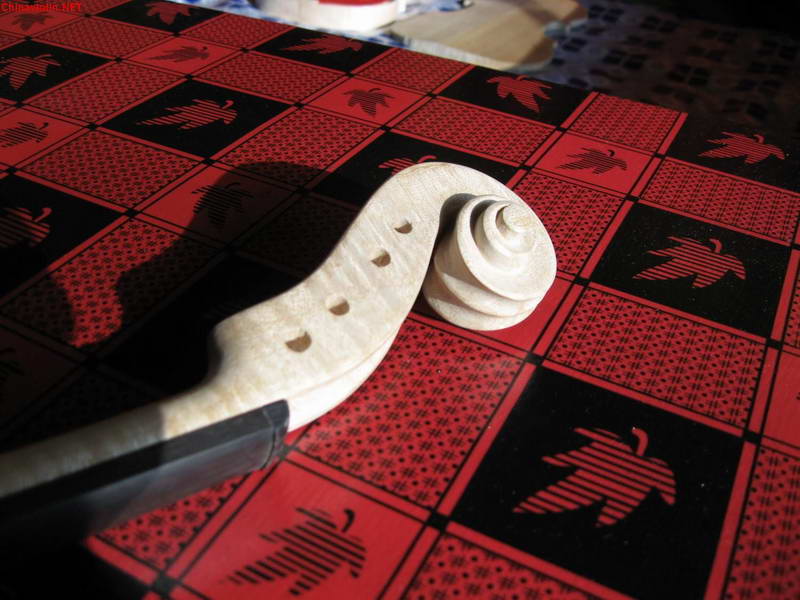

下面发一下琴头的制作，过程不是很详细，中间过程太投入工作忘记拍照。

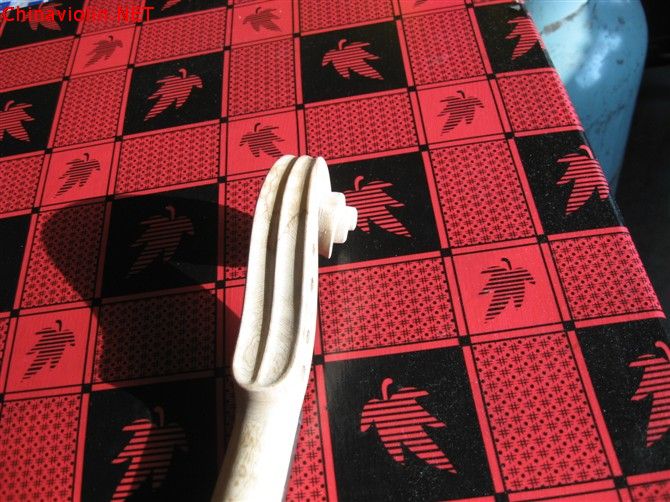

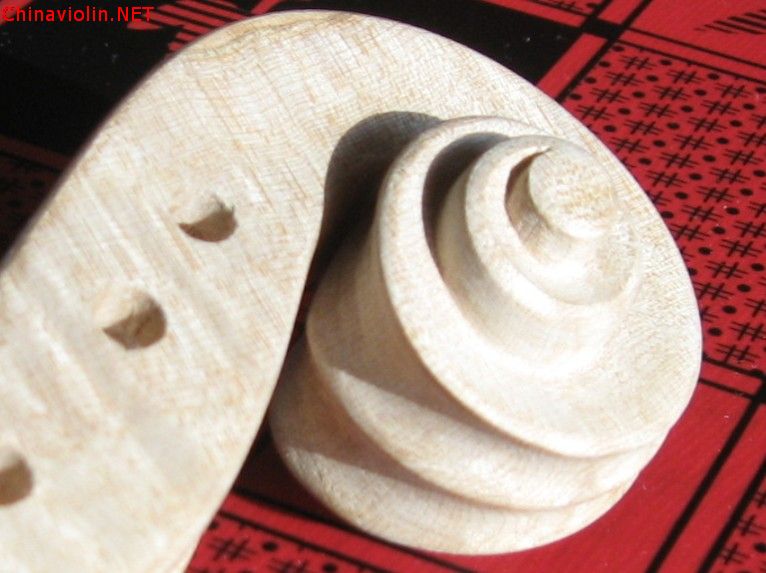

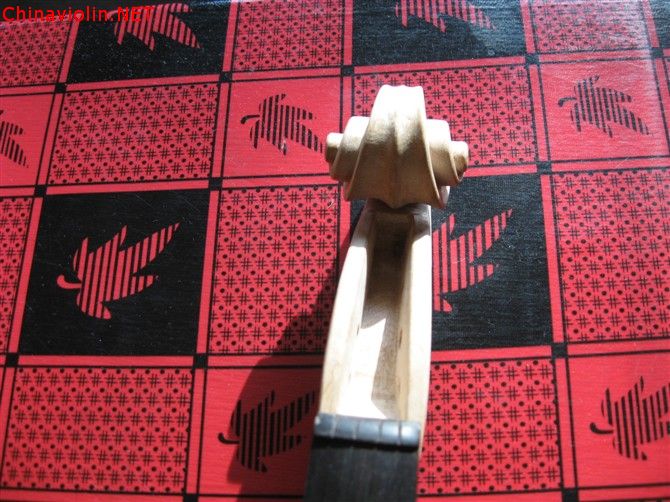

有哪位知道下图中蜗旋后面的黑斑怎么去除

[此贴子已经被作者于2010-6-12 23:42:14编辑过]

枫杉传奇

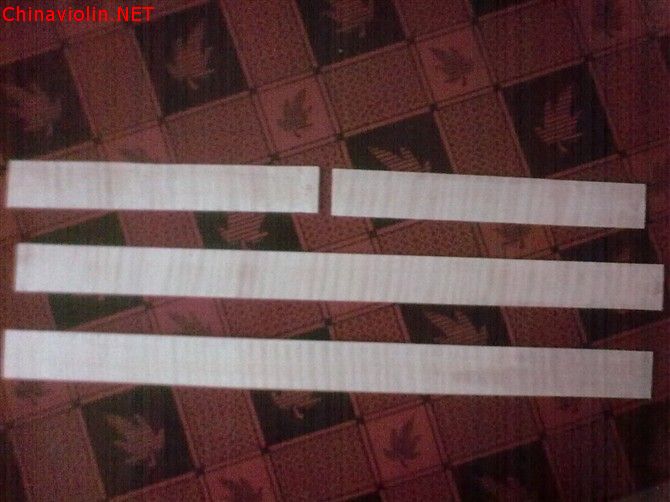

侧板是从背板上锯下来的，可以保证花纹的匹配，采用先刨再刮最后磨的方法加工而成

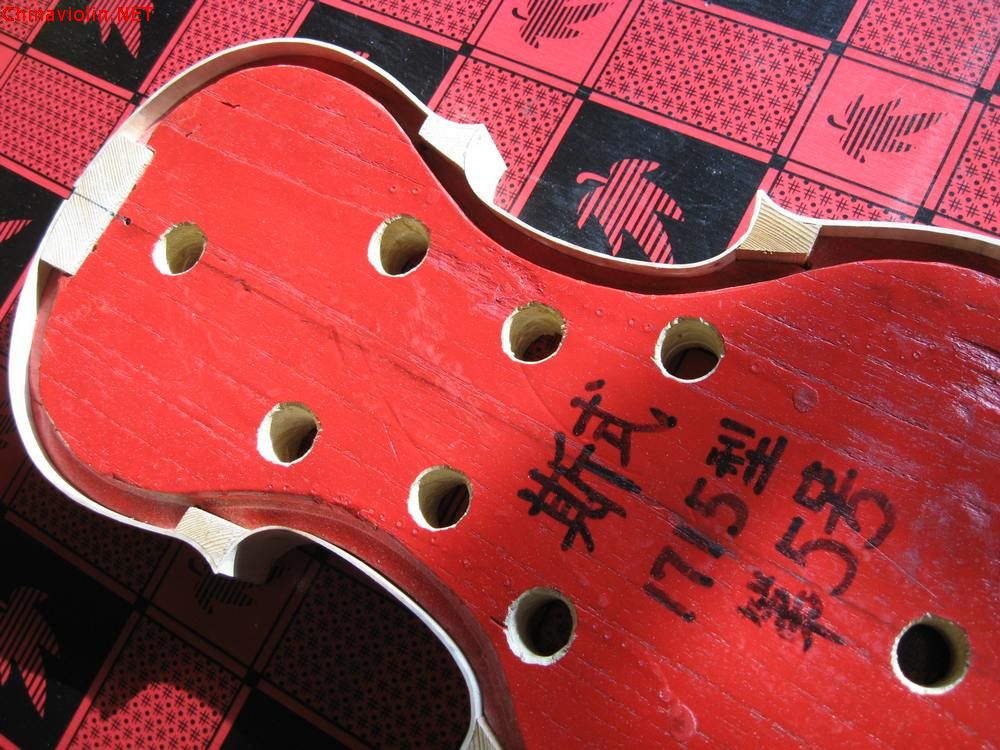

粘上角木

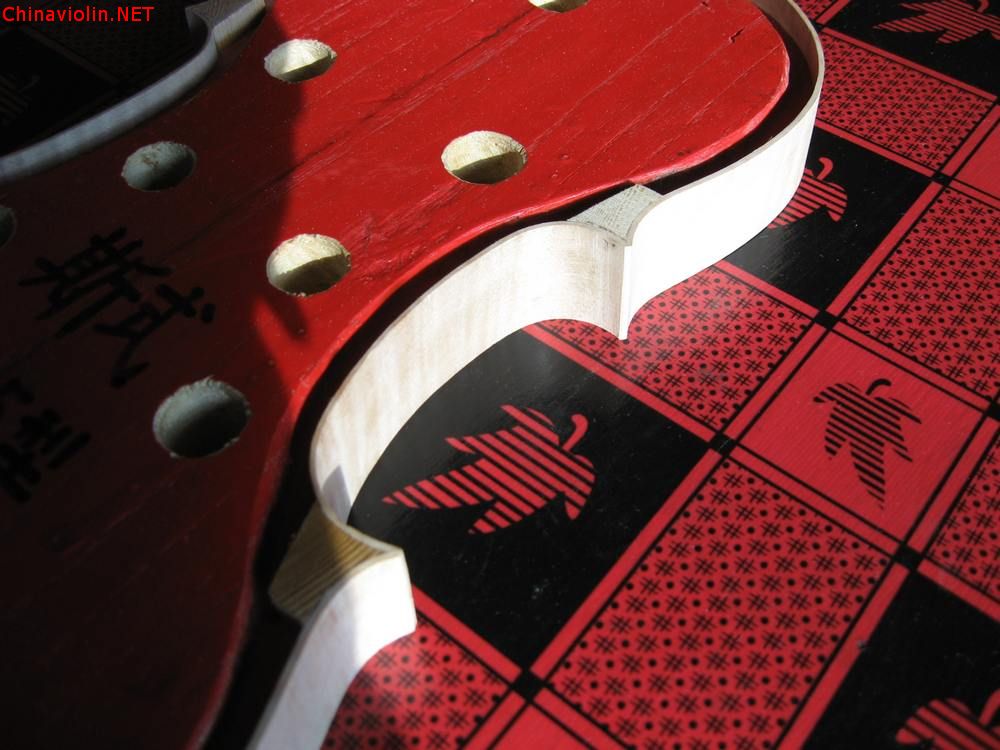

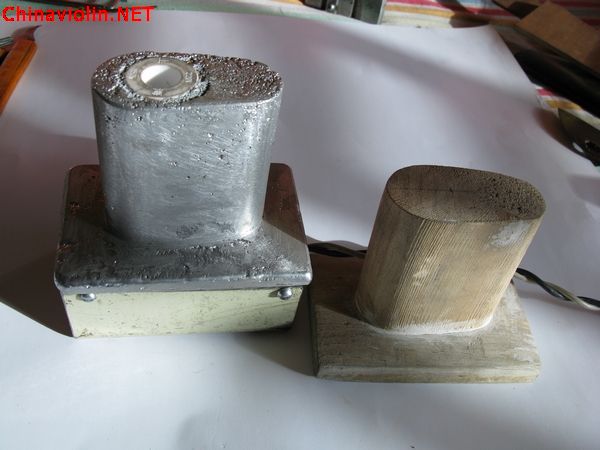

侧板是用的自己制作的烙铁烤弧度，很好用，弧度非常合适。

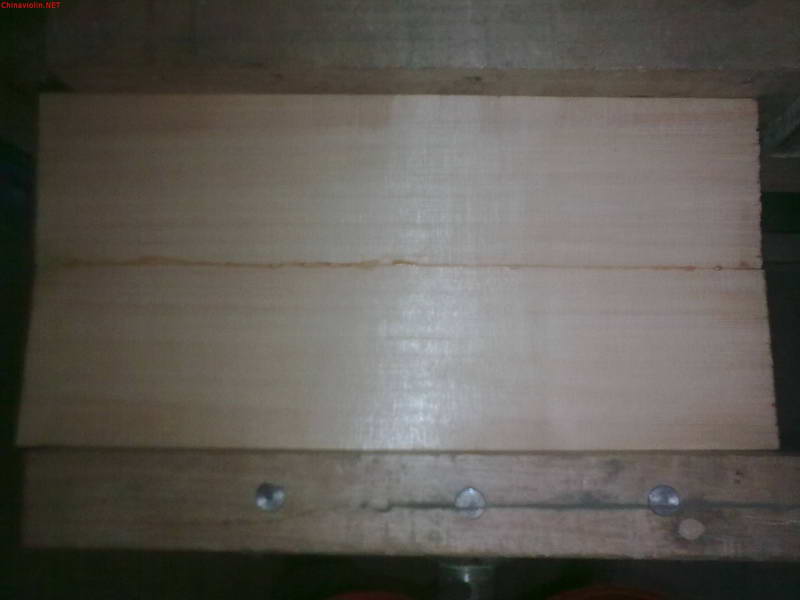

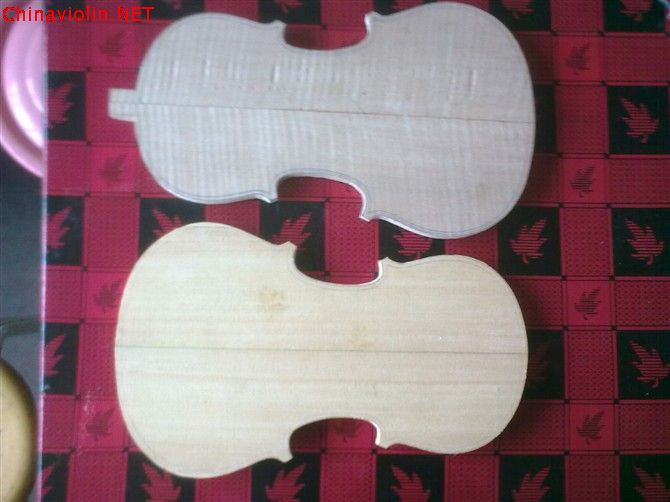

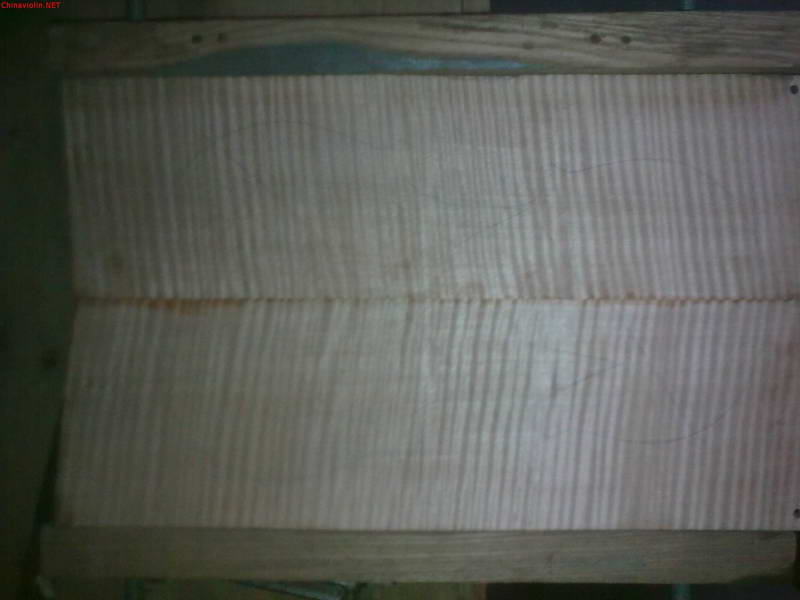

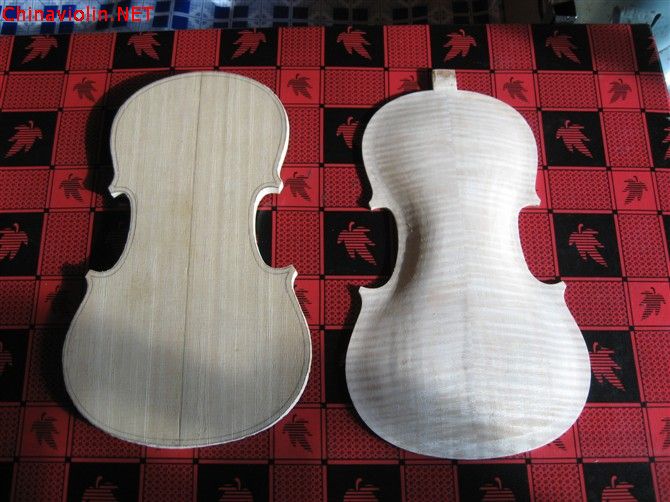

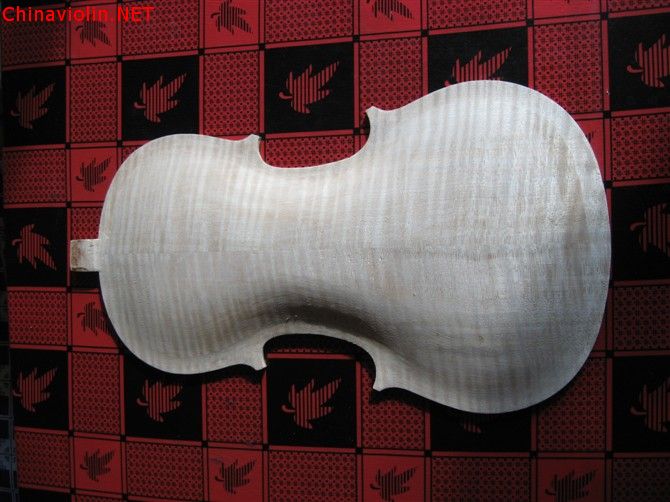

找了一套料，背板花纹还挺好，下面大家看一下我的拼版和弧度加工，现在只是粗加工，后面的工作以后陆续发上来，请大家多多指教。

[此贴子已经被作者于2010-6-13 0:08:33编辑过]

枫杉传奇

留个更新位

枫杉传奇

留个更新位

文远

佩服楼主的探索与动手精神！制作过程很详细，看得我也跃跃欲试，呵呵。欣赏支持你！希望能把小提琴的制作过程再讲得更加详尽一些，比如说一些技术参数之类、制作难点、经验心得等等。谢谢了！

老腾

枫杉传奇老师的背板很漂亮！是什么料啊？
看那背板的弧度，好像有点肥了，还要加工吧？

枫杉传奇

以下是引用文远在2010-6-13 0:37:00的发言：
佩服楼主的探索与动手精神！制作过程很详细，看得我也跃跃欲试，呵呵。欣赏支持你！希望能把小提琴的制作过程再讲得更加详尽一些，比如说一些技术参数之类、制作难点、经验心得等等。谢谢了！

谢谢文远的支持！
我的制作过程都是跟着《小提琴制作艺术》和小于版主的帖子学的，您可以看一看这两方面的资料，我这也是自己摸索，怕误导大家。
我感觉自学制琴的最大难点就是没有人给指导，很多错误的地方自己总也发现不了，我上次发了帖子之后很多网友都直接或者私下提出了一些指导建议，对我的帮助很大，所以这次我把这把琴的制作过程发到网上，希望大家能够帮我找到更多的不足，另一方面对于业余制作者来说也有一定的借鉴吧。
后面的步骤我会尽量多发详细过程。

枫杉传奇

以下是引用老腾在2010-6-13 0:38:00的发言：
枫杉传奇老师的背板很漂亮！是什么料啊？
看那背板的弧度，好像有点肥了，还要加工吧？

这背板还真不知道具体是什么料，希望懂行的指导一下。这料是儿子在北京给买的邮寄回来的，看着挺好的，木质净白、花纹均匀、年轮顺直、木射线发达，敲击声音也挺不错。
感觉是有点肥了，谢谢您的提醒！这个还没有加工完，下一步要仔细卡一下弧度。
昨天刚买了一个工作灯，可以方便观察弧度和平面。

[此贴子已经被作者于2010-6-13 8:43:35编辑过]

hyxue

枫杉传奇老师为了少走弯路，有没有找个好师傅入门？

枫杉传奇

以下是引用hyxue在2010-6-13 8:47:00的发言：
枫杉传奇老师为了少走弯路，有没有找个好师傅入门？

我制琴是看书、看论坛再加上自己摸索，完全自学，没办法啊，整个西北好像都没有做小提琴的师傅，更别说我们这个小山沟了。我制琴确实走了不少弯路，看书难免会有理解偏差的时候，所以我把制作过程发到网上让大家帮忙挑挑毛病。

[此贴子已经被作者于2010-6-13 9:05:15编辑过]

云浮

不错不错，看上去的确很胖，需要减肥

枫杉传奇

谢谢云浮老师指点，现在看上去是有点胖，这不是最终弧度，只是为了确定边缘4毫米厚的饰缘台而做，镶好饰线后才确定最终弧度。

zyw8000

呵呵！观赏、赞叹放在先，“多多指教”偶不敢。待到看到问题时，再来给您提意见！呵呵！

中国学派

我的感觉是“三好两不足”
三好是：料好、琴头好、摄影好
料的花纹和色泽很好。
业余制琴琴头能做成这样确实不错，造型优美、曲线流畅、细节到位，很有专业水准。
摄影很专业。
两不足：中间过程少，工具太简陋
要是把中间过程多发一些图片，可以方便大家多帮你找不足。
铰刀自己磨制可能锥度难保，毕竟这是个精密刀具。

总之业余能达到这样确实很不错。

霍拉舞曲

学习

谢谢大家的支持！
今天开始详细发制作过程，希望大家多提建议和不足。
下面发一下刻镶线槽和准备镶线。

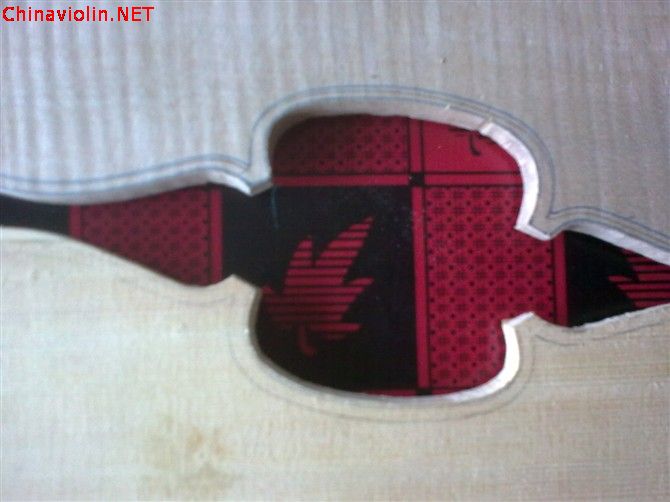

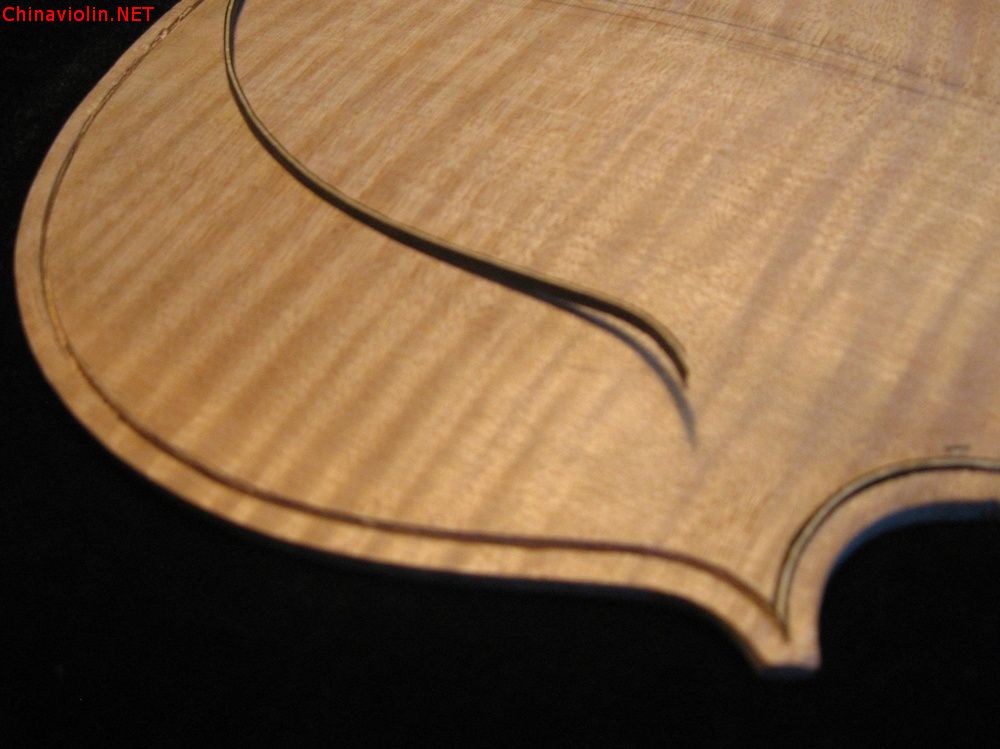

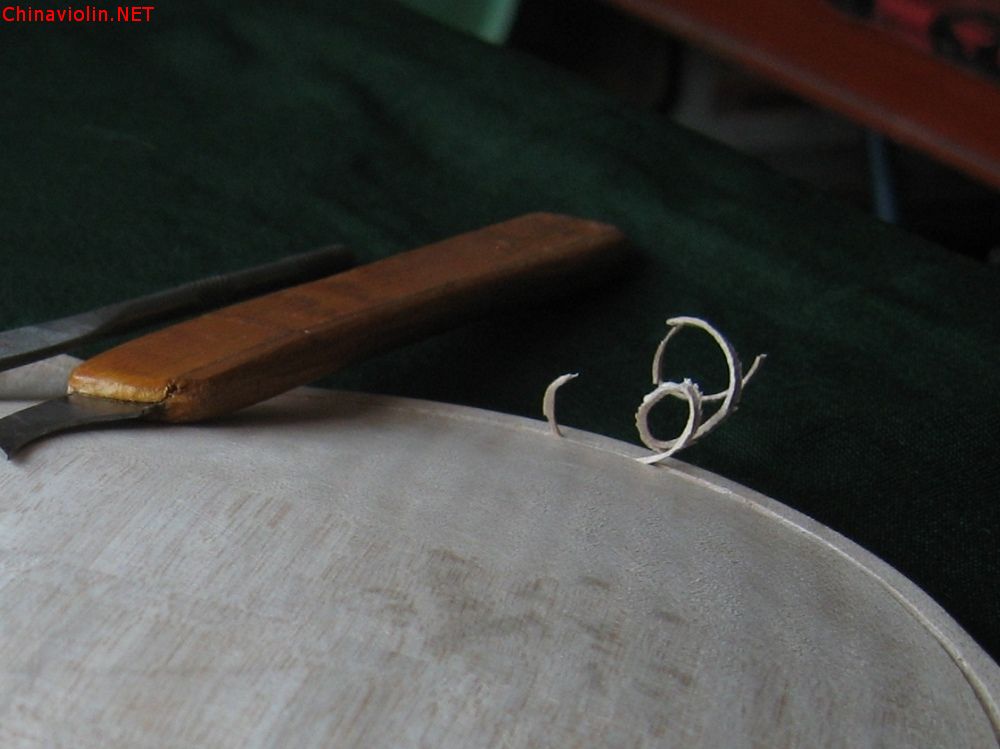

1.刻镶线槽








2.准备镶线







如果没有什么问题的话明天给镶线上胶定型。

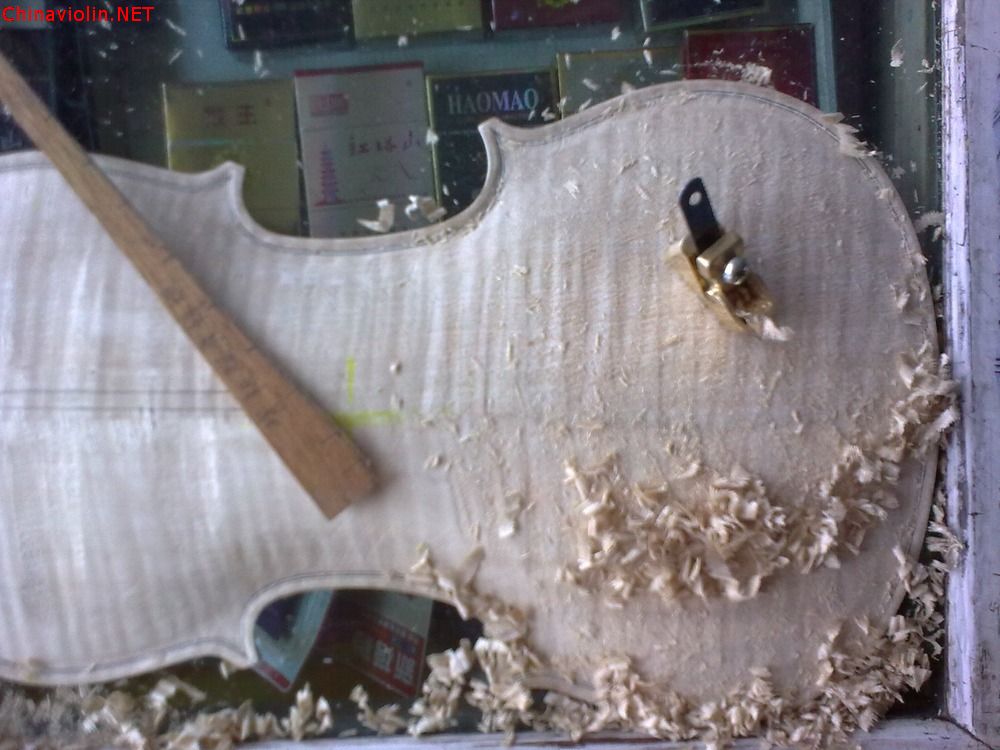

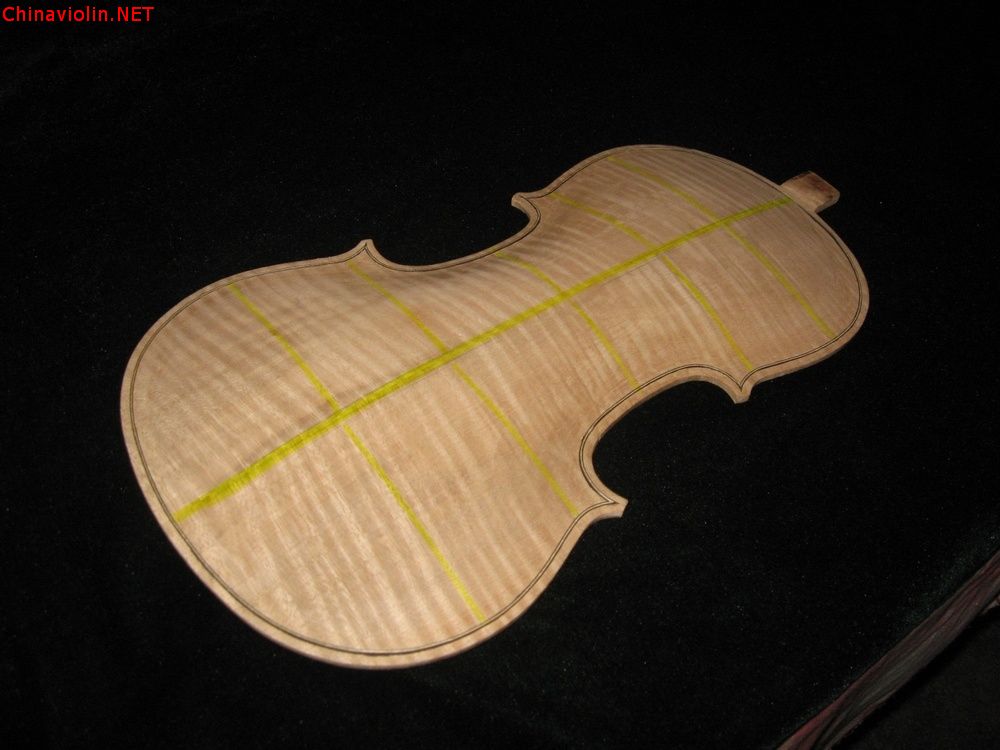

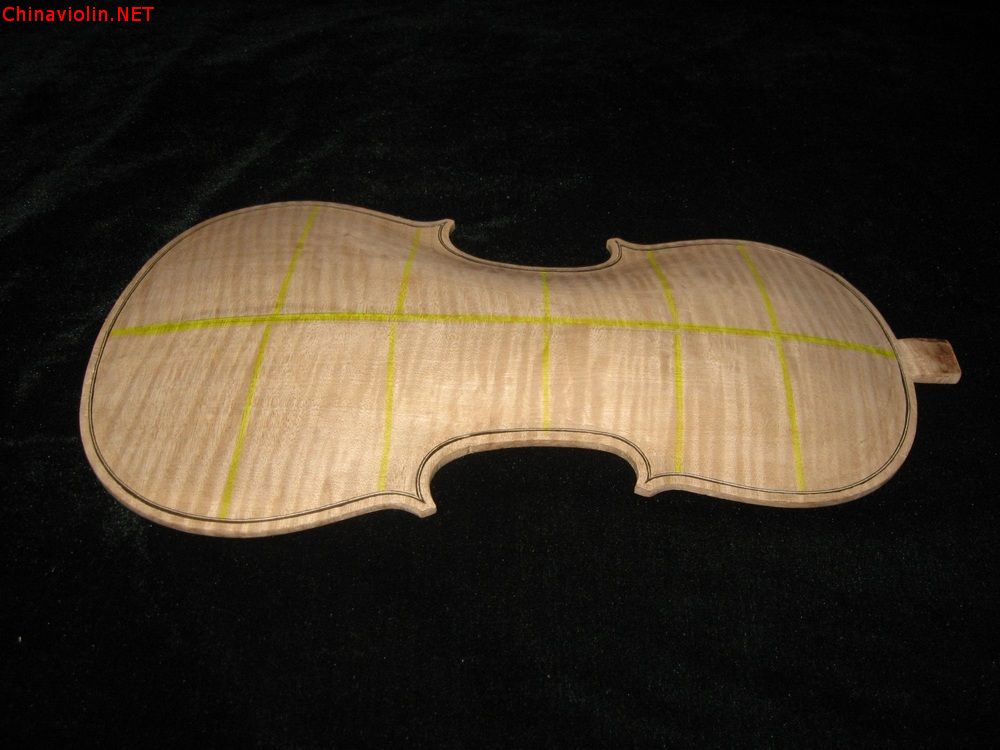

下一步采用六线法精加工背板弧度

枫杉传奇

谢谢大家的支持！
今天开始详细发制作过程，希望大家多提建议和不足。
下面发一下刻镶线槽和准备镶线。


1.刻镶线槽

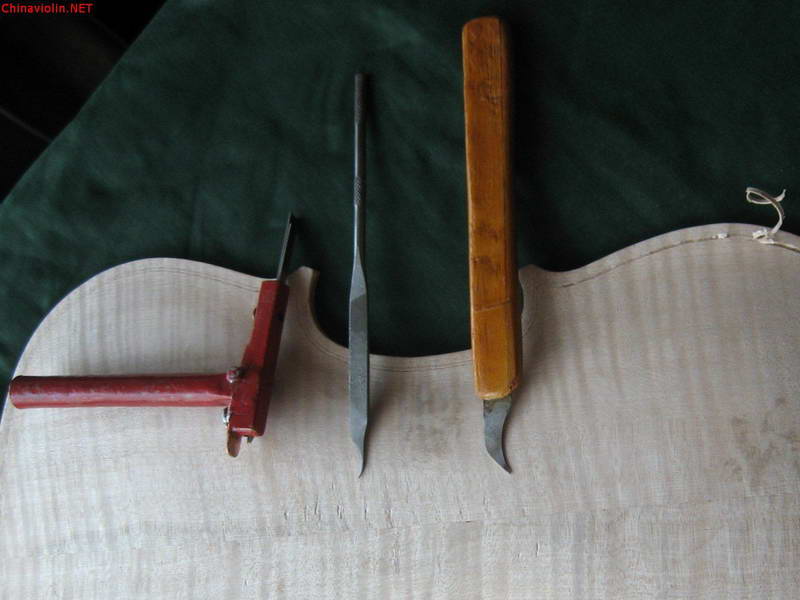

发一下工具，这次用小锉刀磨制的挑线刀非常好用。

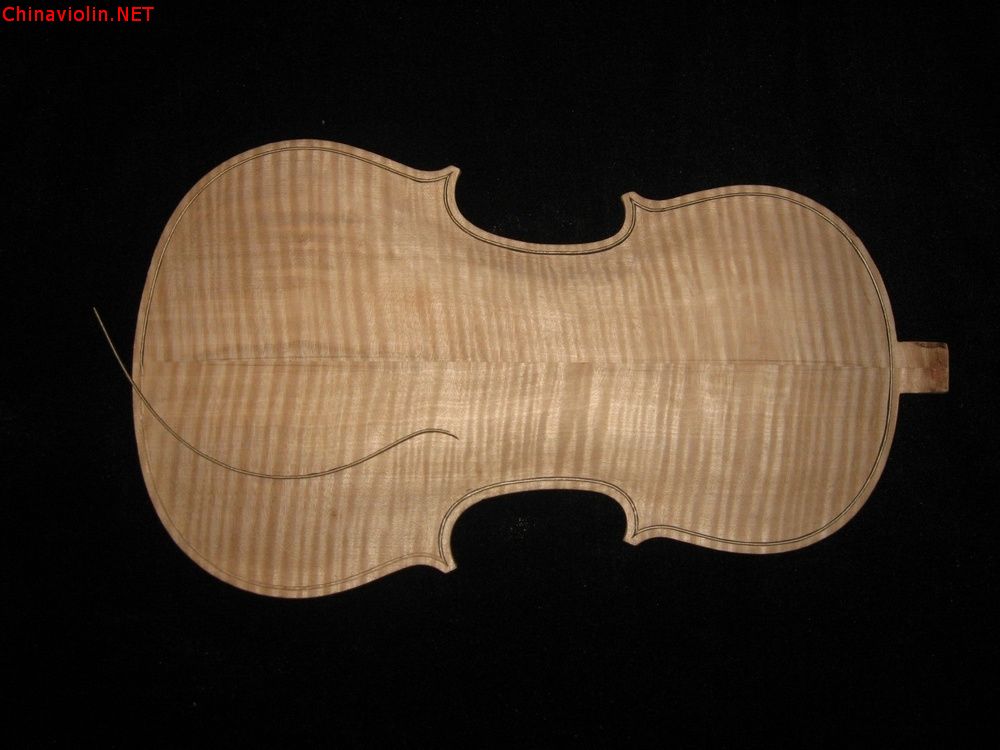

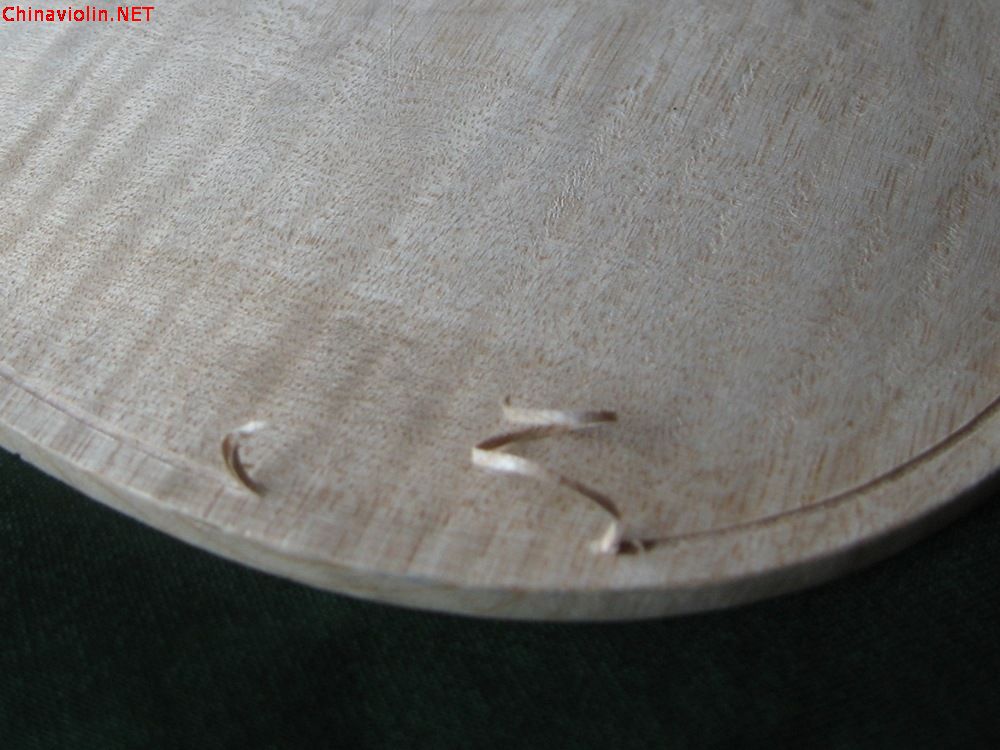

2.准备镶线







如果没有什么问题的话明天给镶线上胶定型。

下一步采用六线法精加工背板弧度






[此贴子已经被作者于2010-6-15 21:59:48编辑过]

大跑

深挖洞、广积粮，备战备荒。挖深一点，要挖1.8－2.0。好像你没有翻边儿？
不知道为什么做琴的人很多都是老头儿，就因为我说想成立一个炮声隆提琴研究会，搞别人以为我也是老头。

[此贴子已经被作者于2010-6-15 23:37:06编辑过]

枫杉传奇

前段时间被一个驾校聘去当教练，白天很忙都是晚上做琴，今天端午节放一天假，可以有足够的时间制琴了。

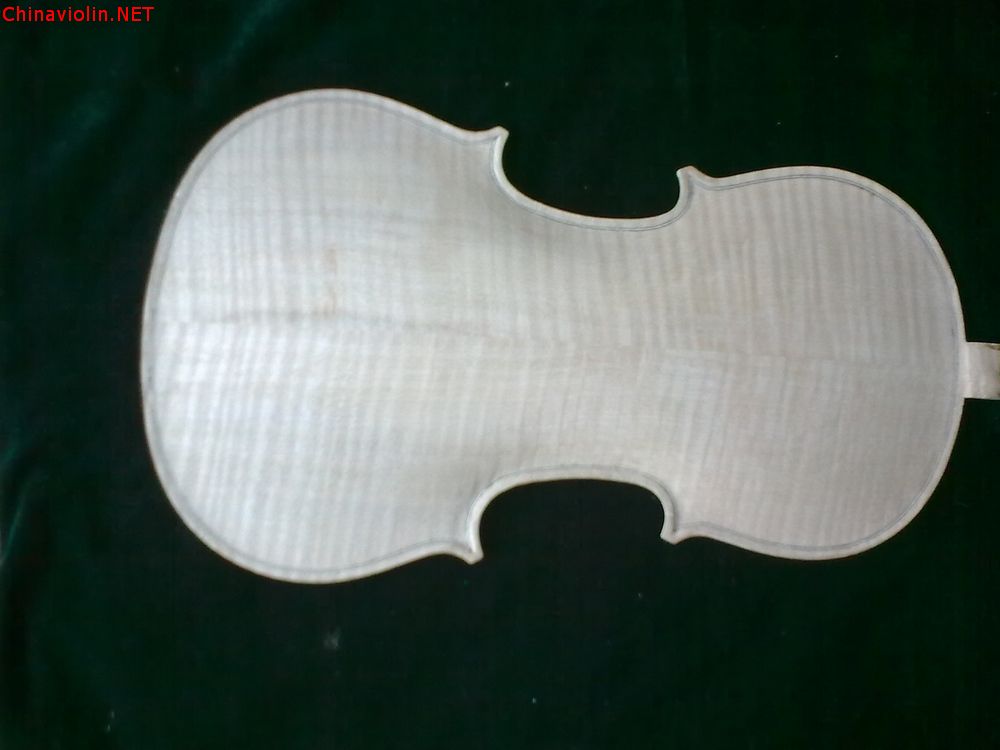

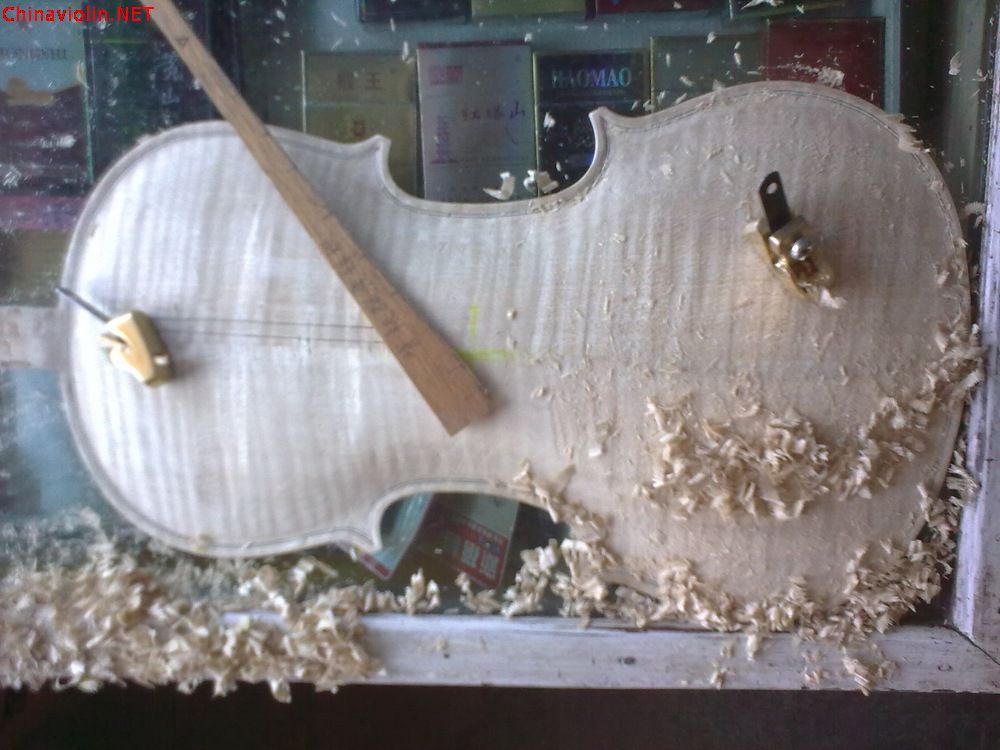

背板的镶线和翻边已经完成，弧度用新做的样板卡过了，下一步需要对表面进一步抛光。

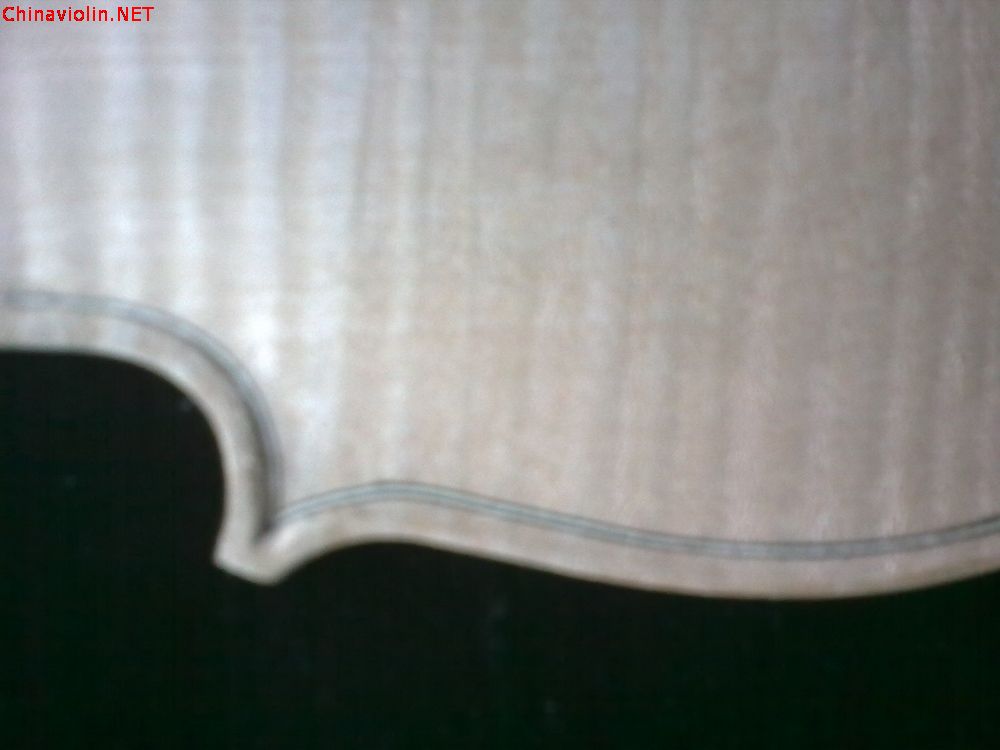

这次对于琴角和蜂针的处理下了功夫，特别参考了zyw8000老师提的建议，比上次发的琴能上一个台阶，但还存在一些不足，可惜给我拍照的驾校学员今天不在，我用手机拍的照片不是很清楚，先发上来大家看看，等明天拍了清晰照片再补上。
