林启明独立制作小提琴，VUC：3r691，制作过程。

鱼儿 · 发表于 2021-6-25 15:32:01

今天把衬条做出来，并假组过几天应力释放后再上胶。

难点：不存在的，会做侧板就会做衬条，只是你愿意做得多好的问题。

心得：除了c型弯，其它4组比较长的衬条都需要多留一些再切断，如果没上夹子前两头长短刚刚好的话，那么上夹子后就会不够长，那些迷之弧度会偷偷吃掉一些长度而不发觉。

鱼儿 · 发表于 2021-6-28 13:45:17

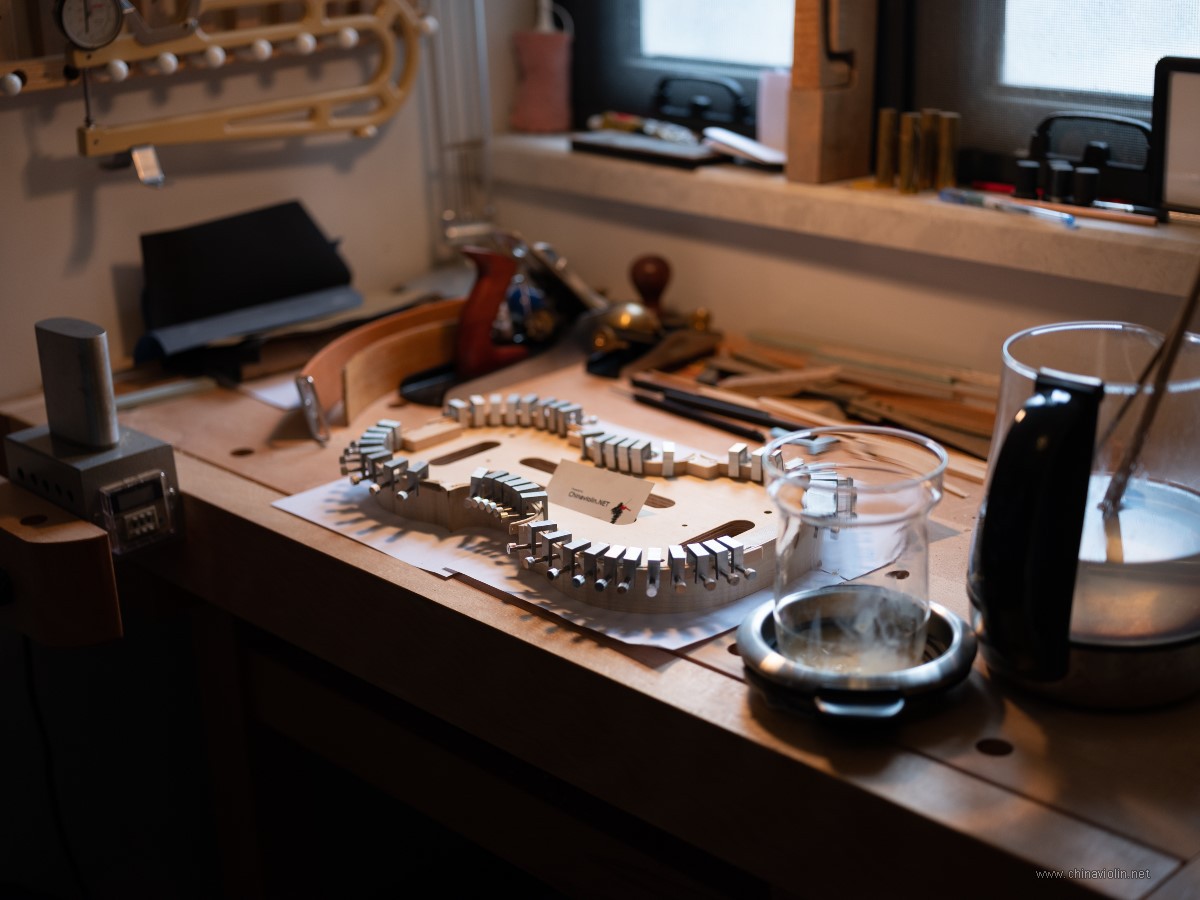

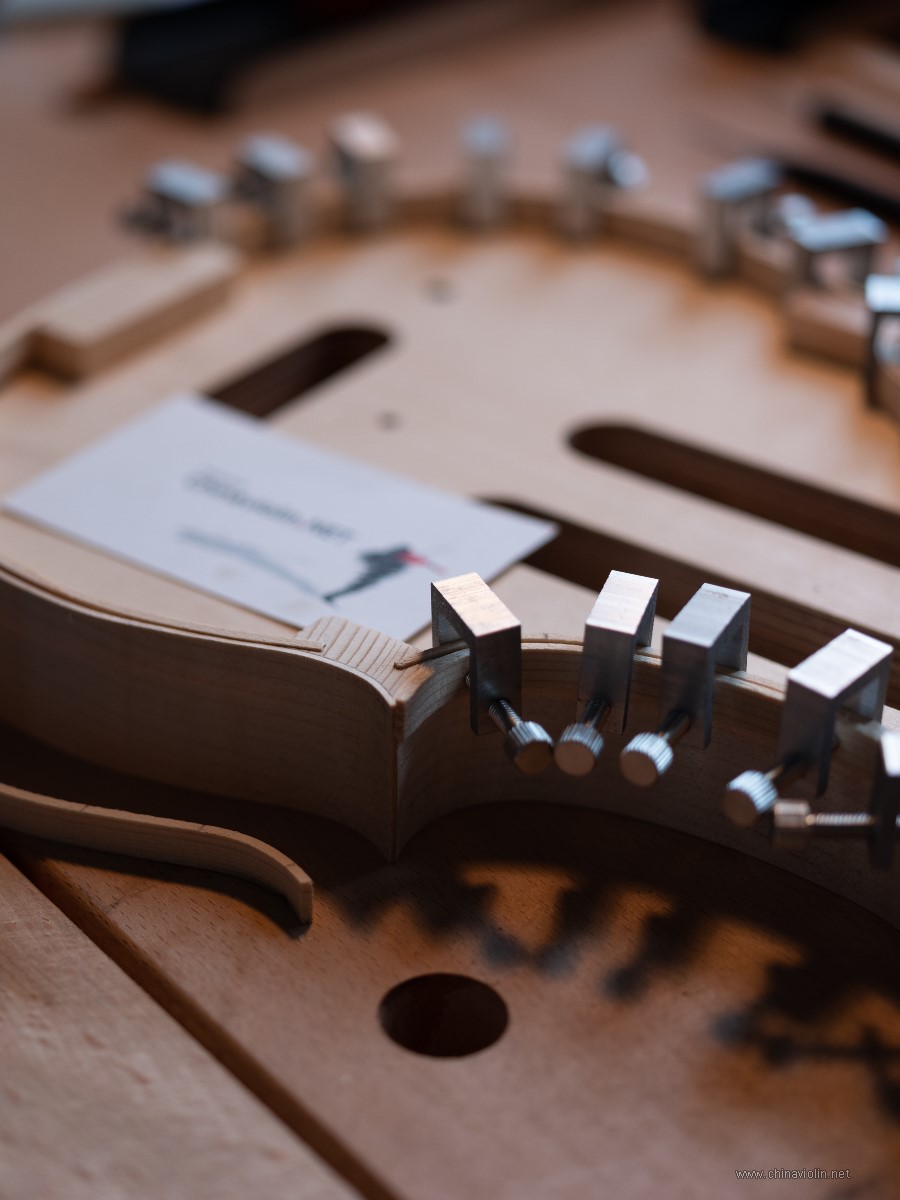

今天上胶水。

工作时确实得安静不受外界影响，刚刚刷胶时外边有人喊我吃东西，然后画笔就在一条衬条的非粘接面给刷了一遍胶……

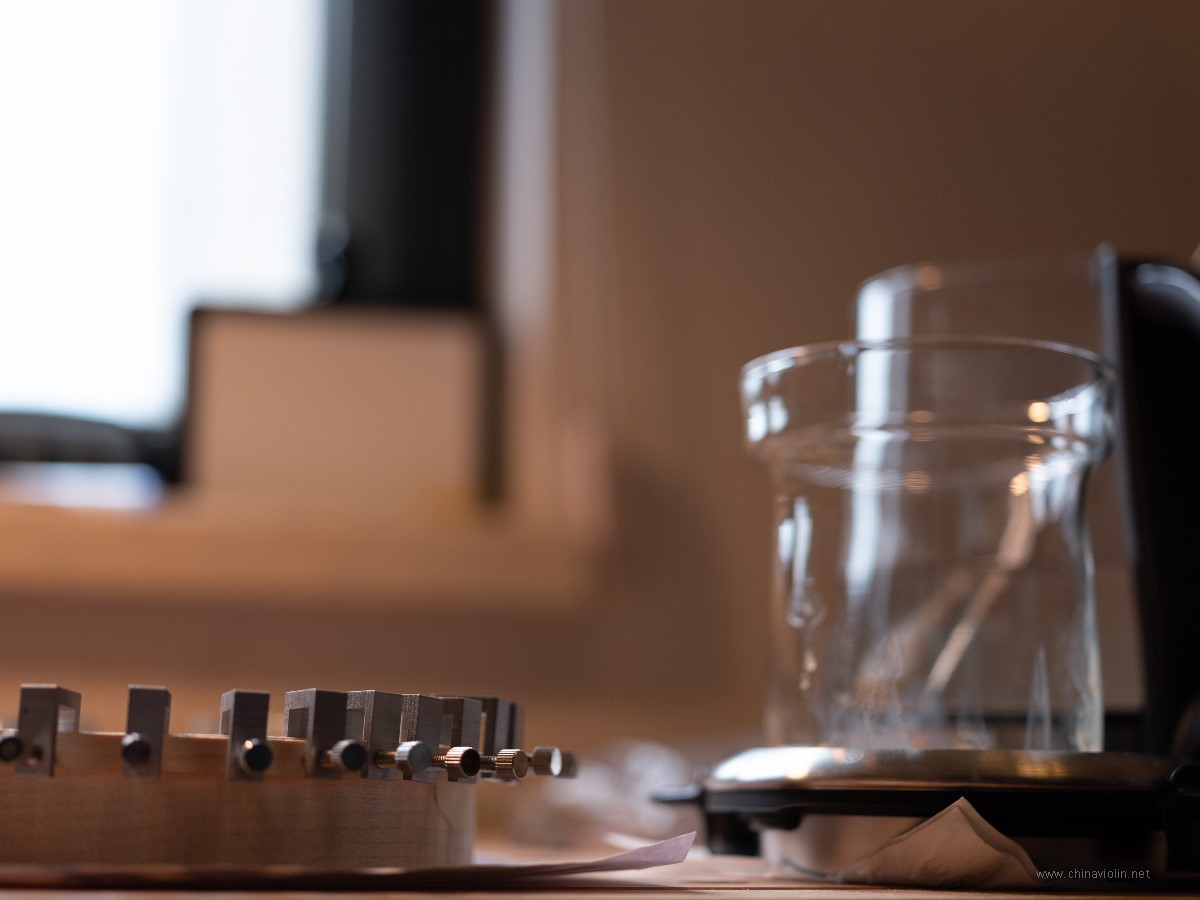

玻璃杯里的胶水水份蒸发速度很快，最好炉子就放在桌子上一边保温一边刷。

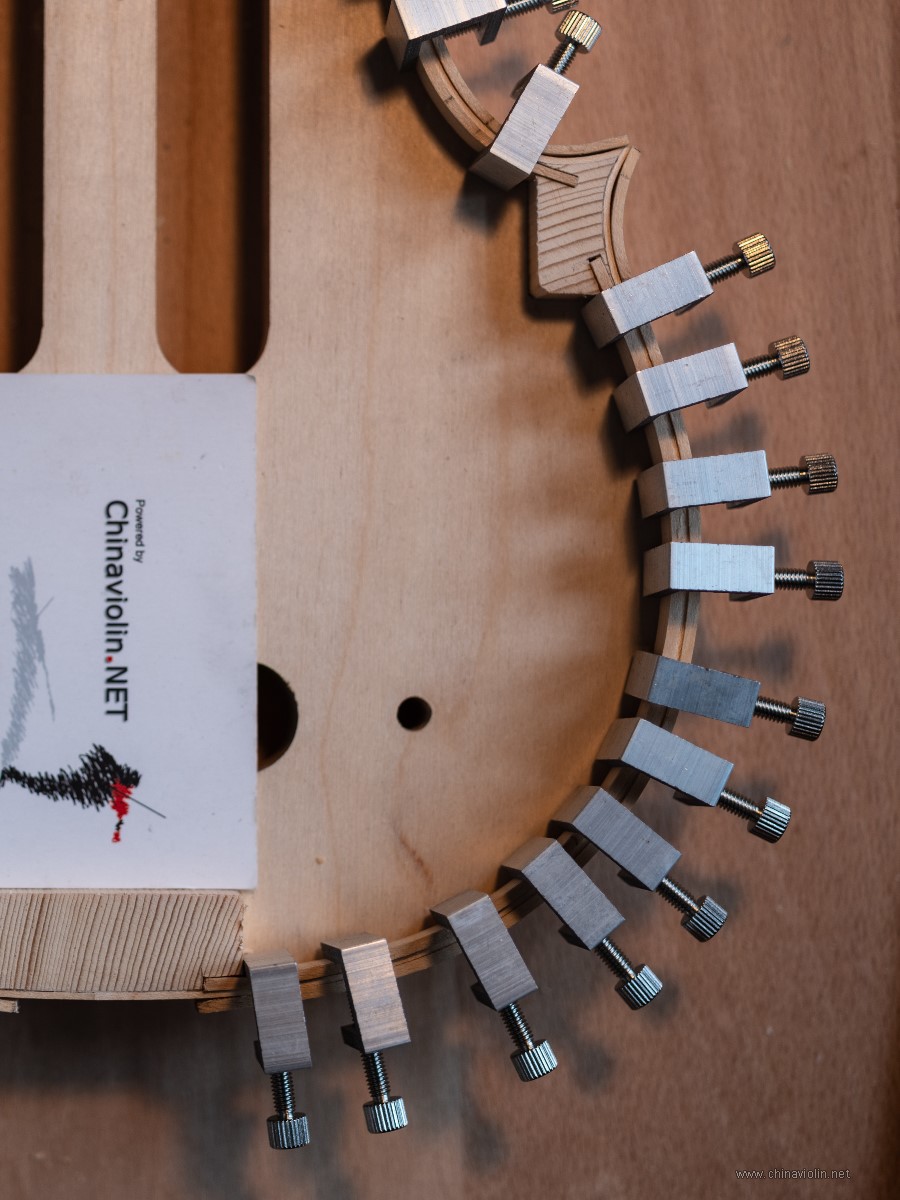

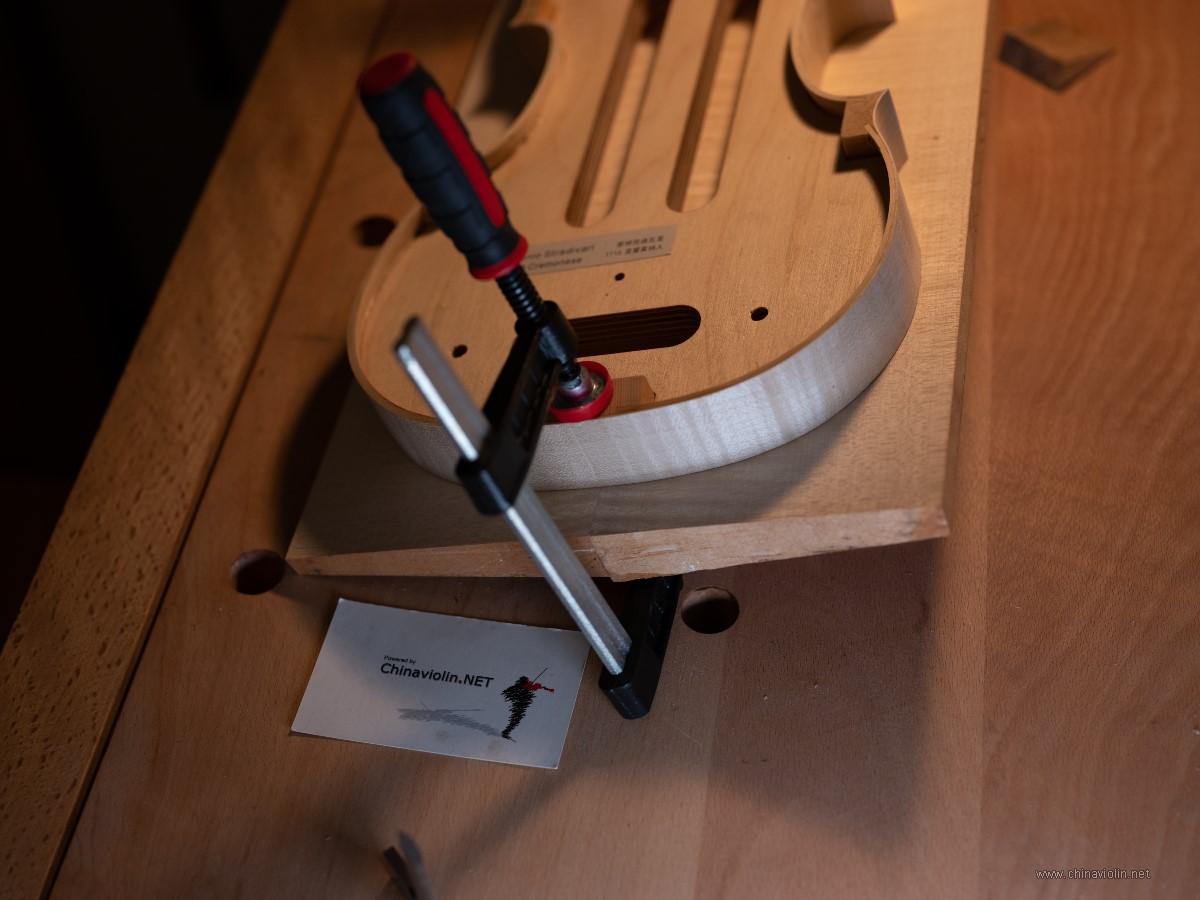

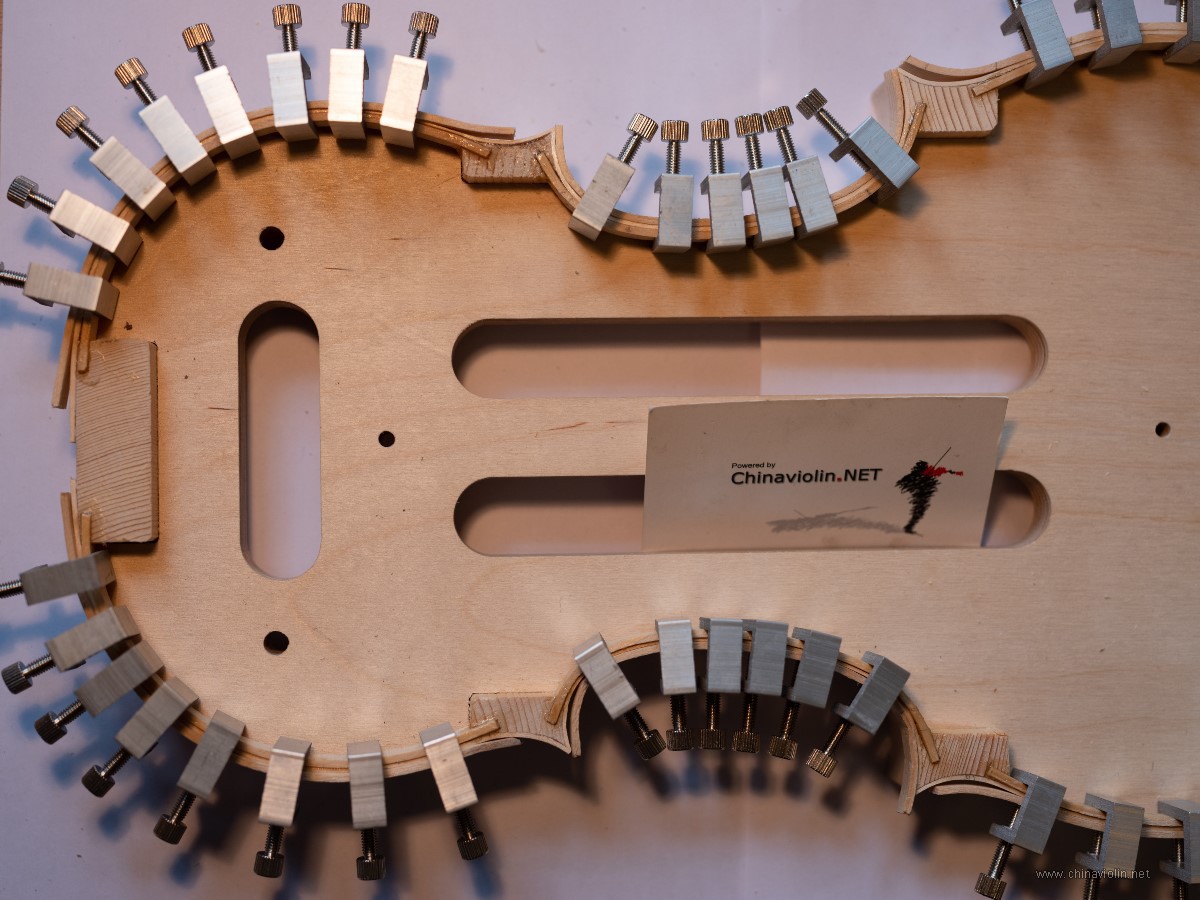

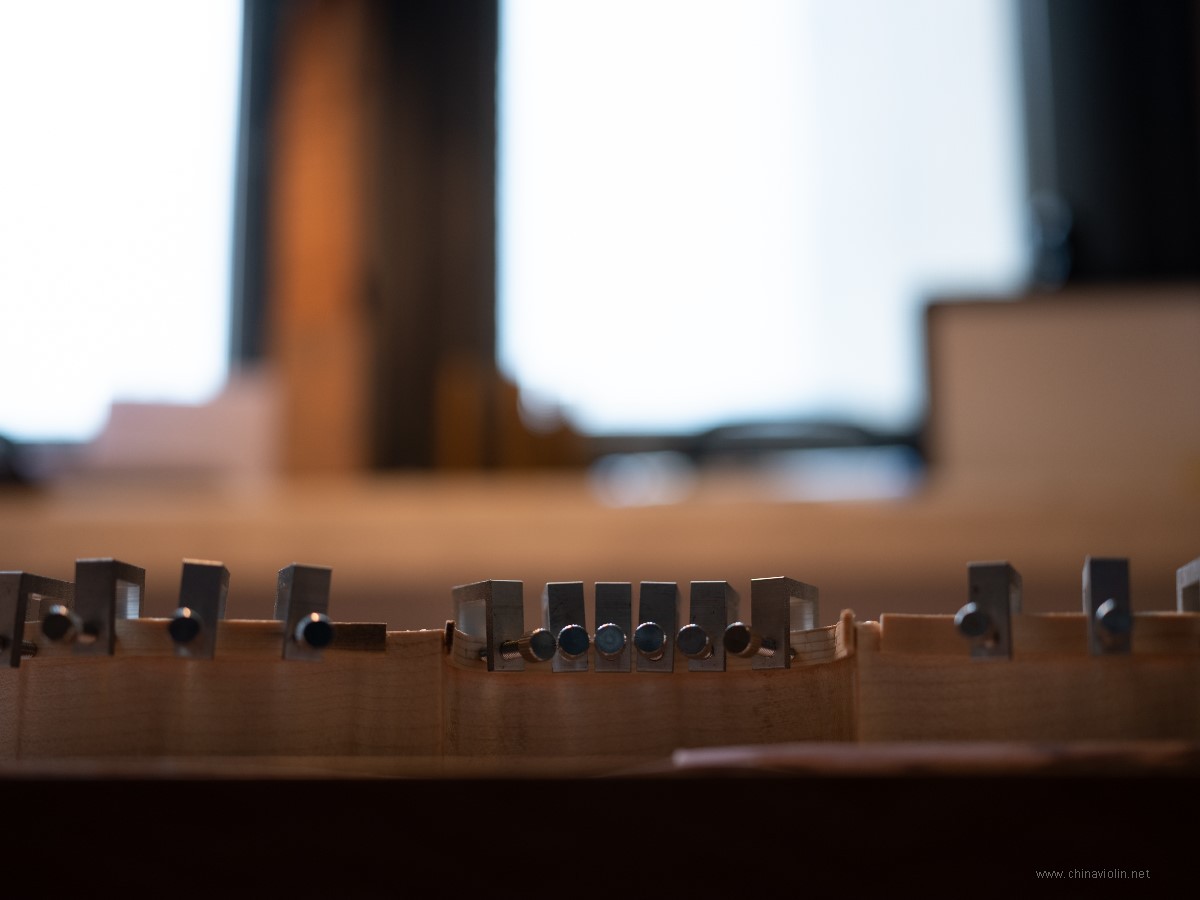

上好胶后夹子从中间向两端赶，把衬条的平均长度赶向两边榫槽。

等待胶水干。

lwp563867 · 发表于 2021-6-30 10:20:08

版主的硬件比本论坛一些专职制琴师还好些

鱼儿 · 发表于 2021-6-30 12:54:34

lwp563867 发表于 2021-6-30 10:20
版主的硬件比本论坛一些专职制琴师还好些

别的不敢说，相机应该是比他们大多数人的要好些。

鱼儿 · 发表于 2021-7-2 14:41:07

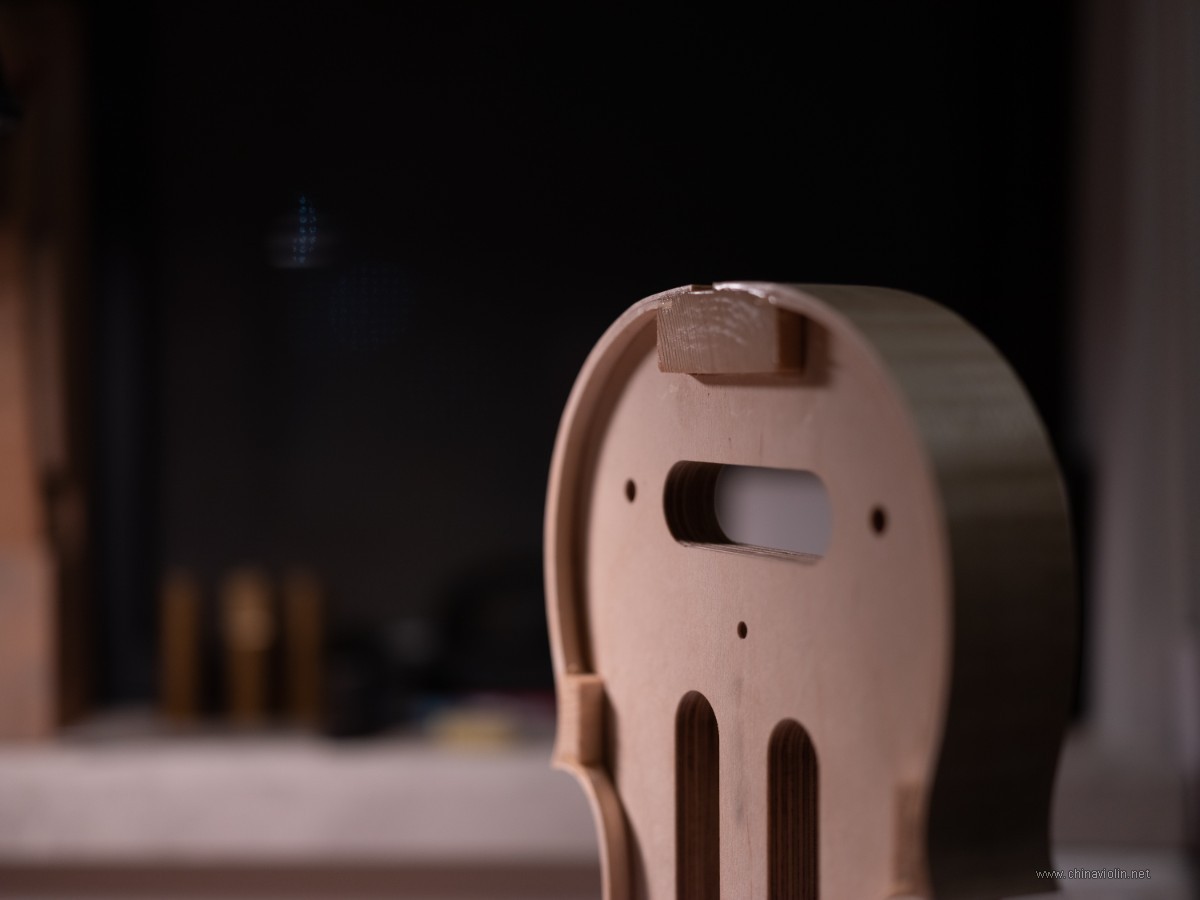

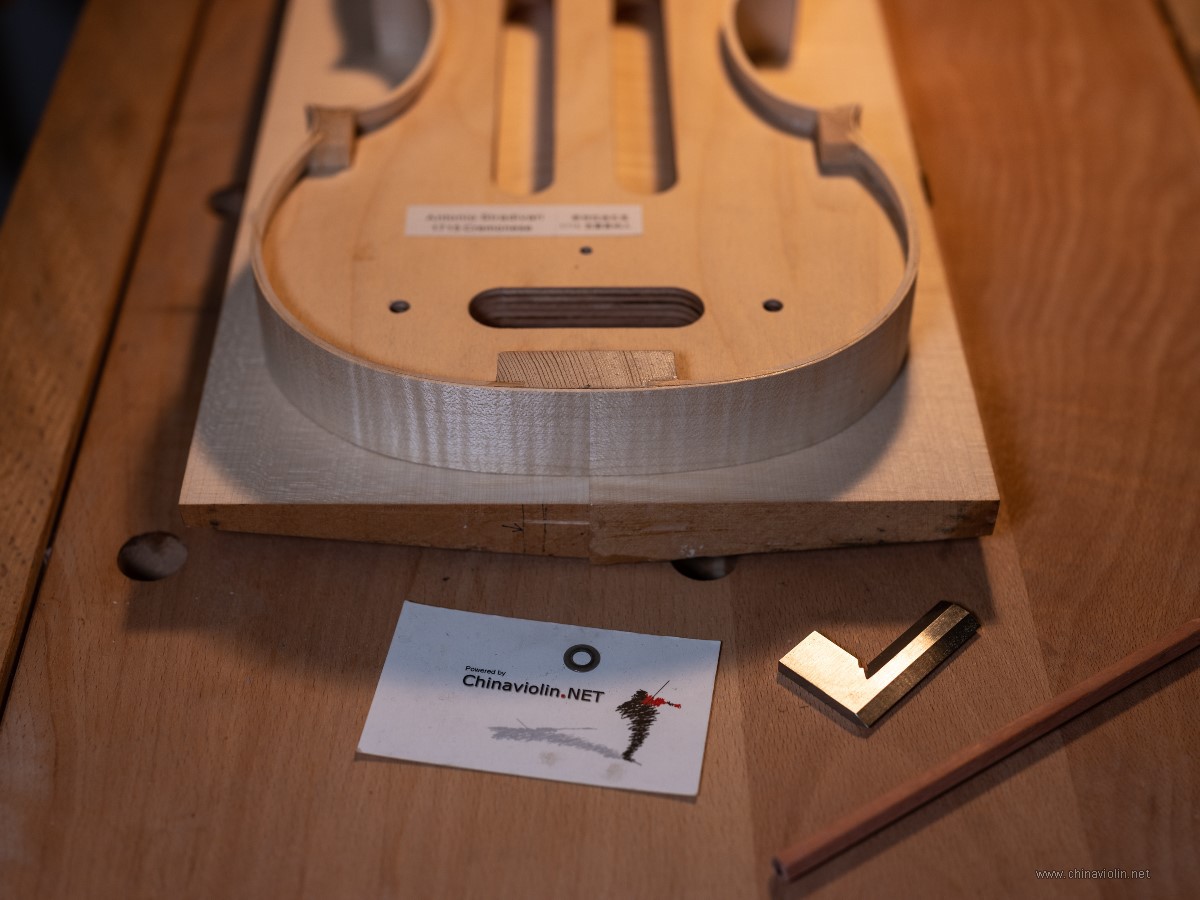

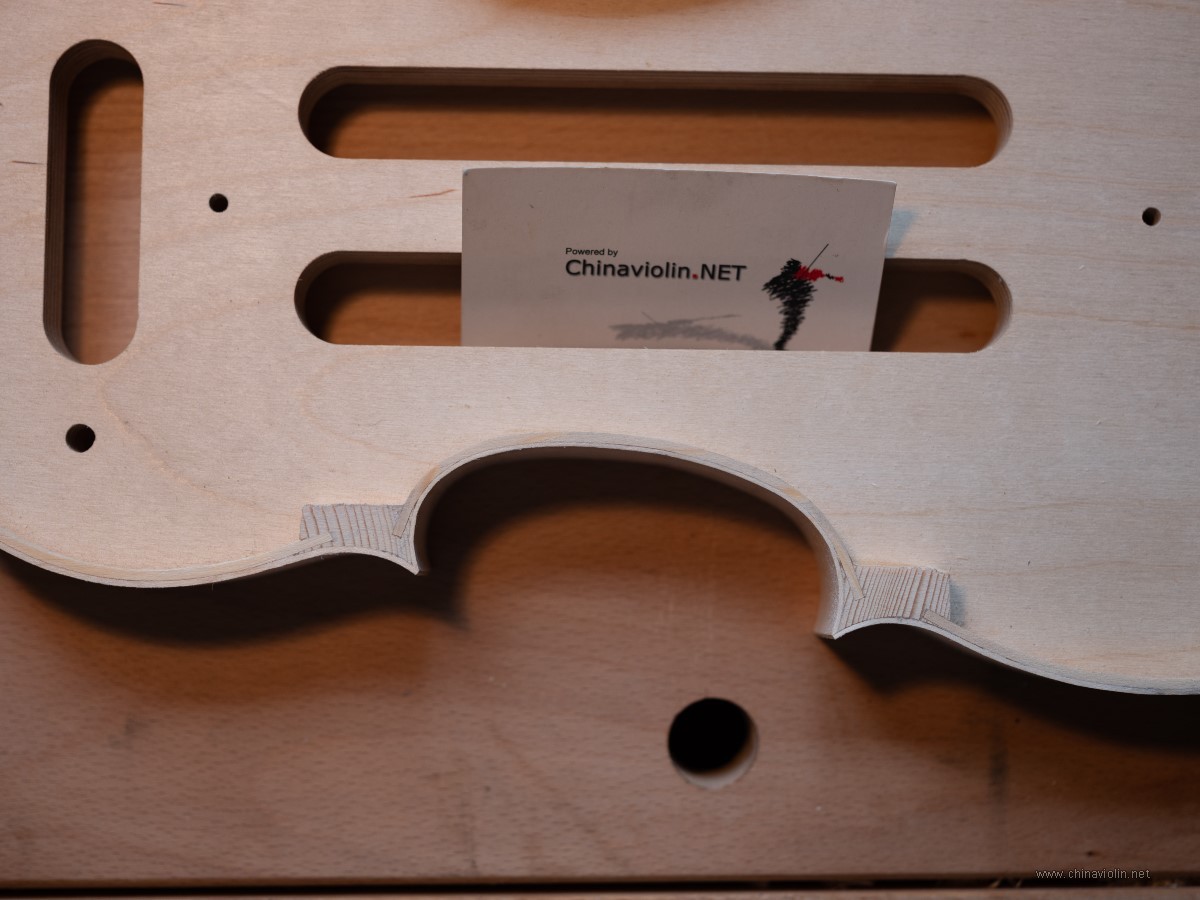

两边衬条都做完，并刨平。

下一步是要把衬条削成近似三角形的形状，为了减轻重量，还方便取下内模板。

鱼儿 · 发表于 2021-7-3 23:10:50

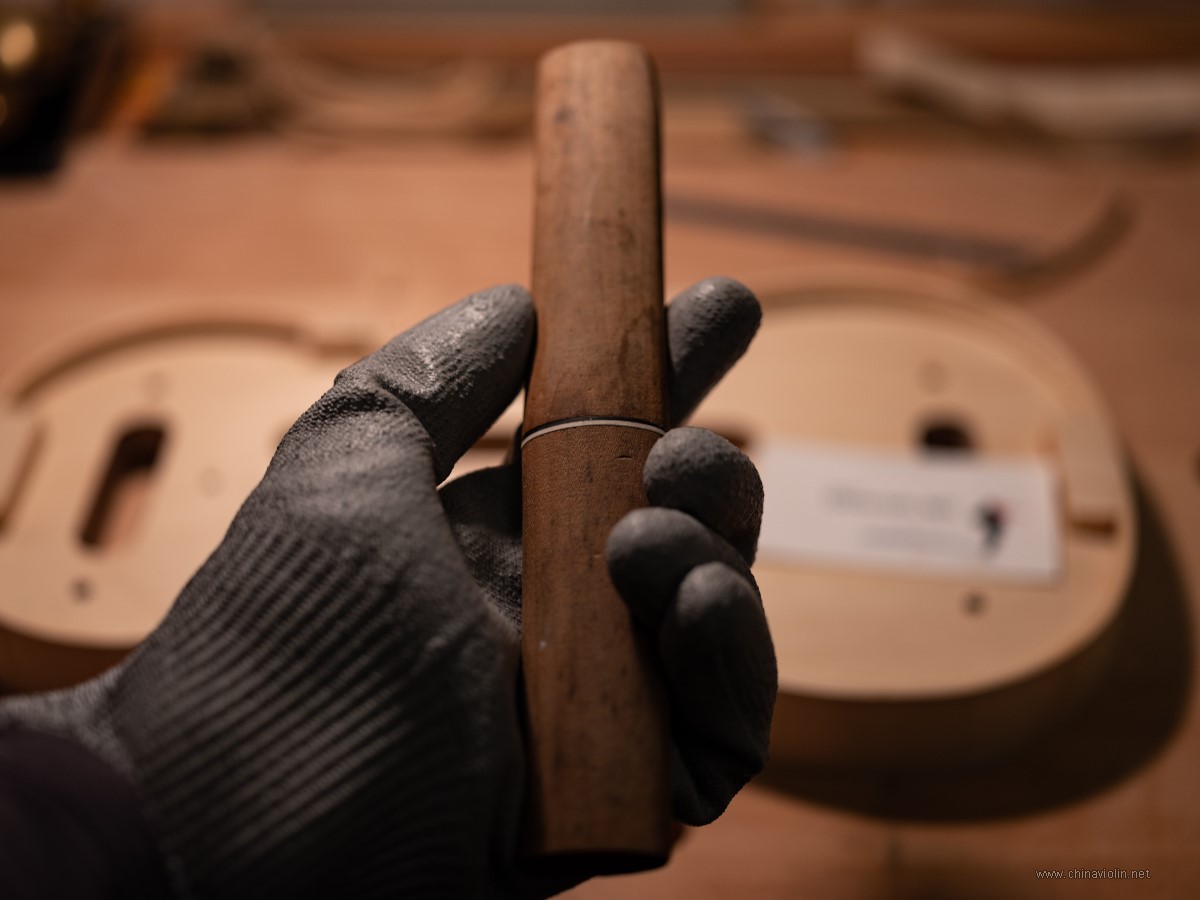

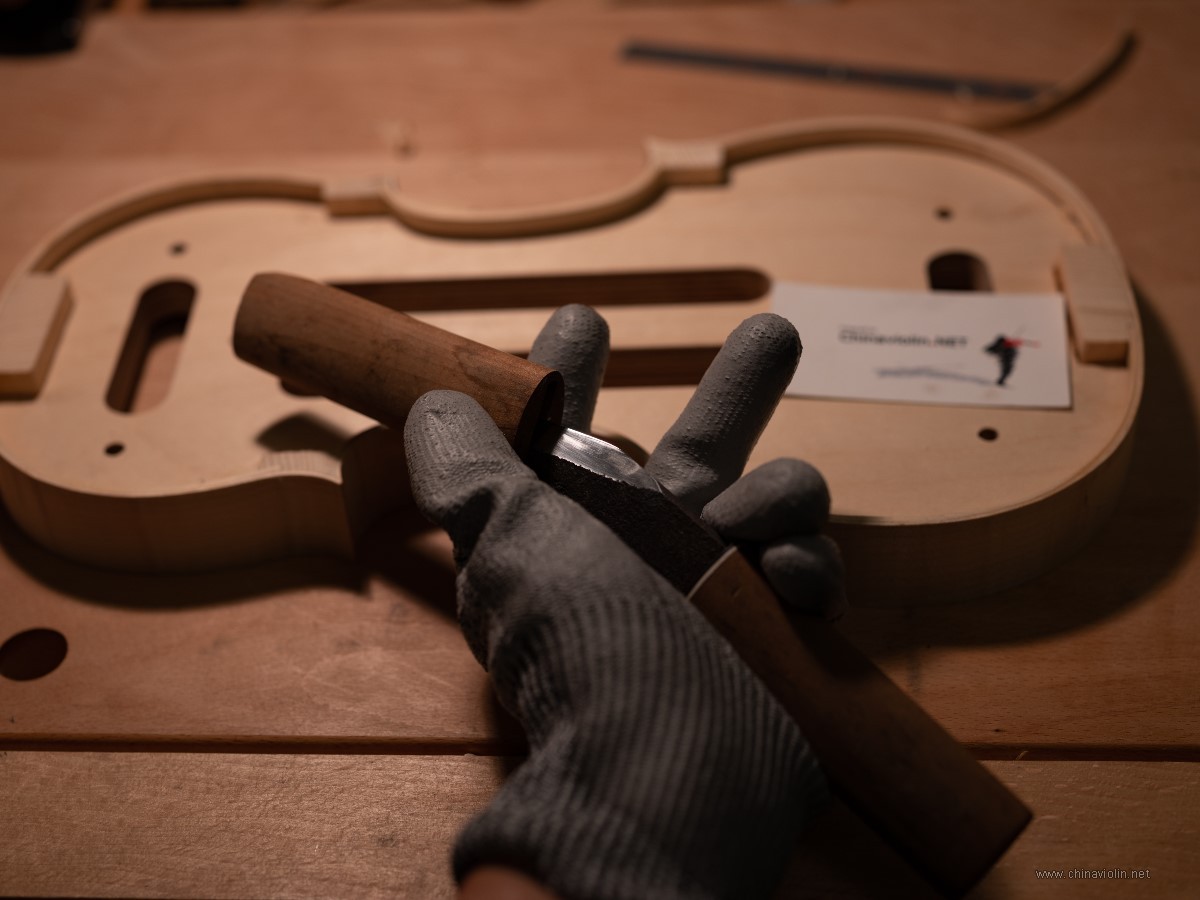

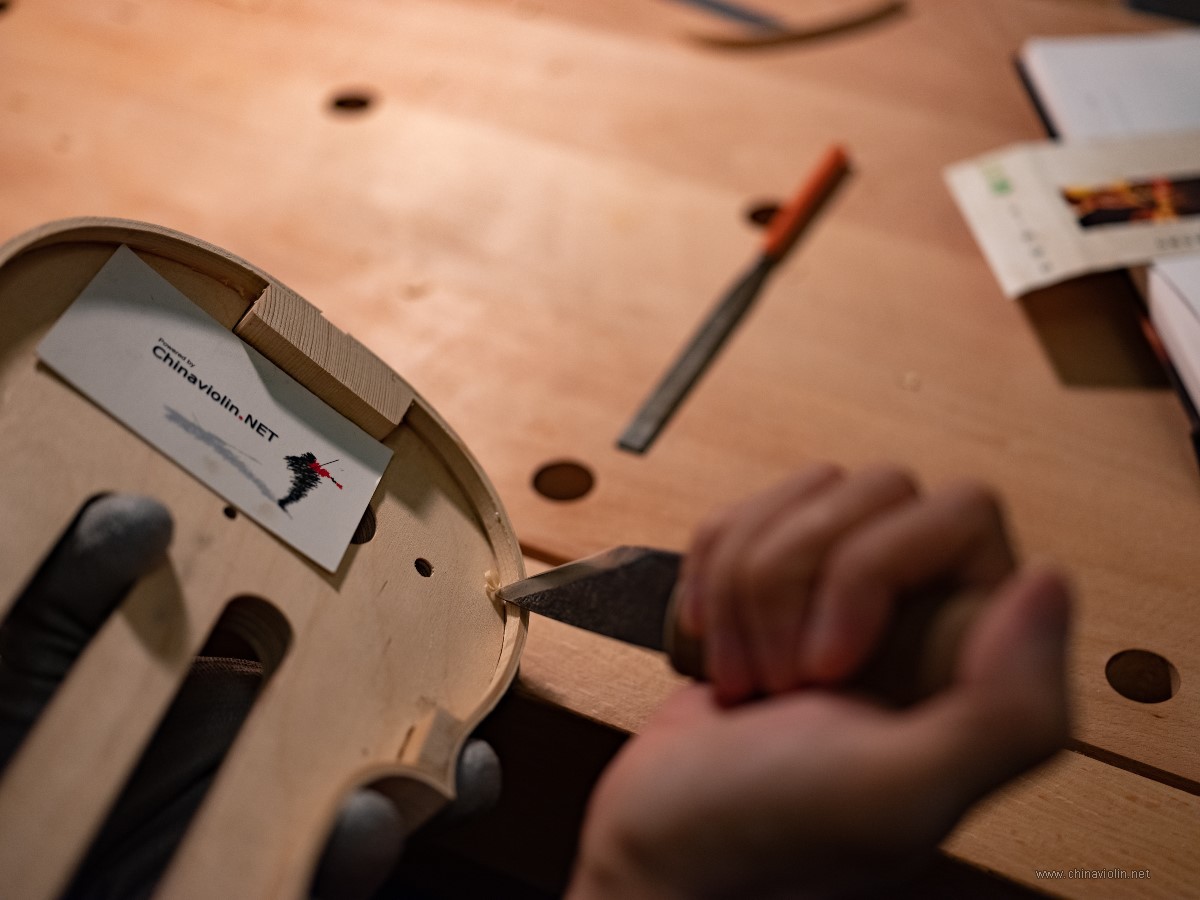

其实我觉得削衬条这样的步骤用这种24mm单刃直刀并不灵活，有得选的话可能更小的双刃弧形刀更趁手，但刀这种东西用久了就像老朋友。

我的目标是把衬条底部削减到0.5mm宽度，以便将来把内模板给挤出来。方便内模取出来才是现在修整的目的，精修衬条形状等内模取出来后再说吧，因为没取出来前碍手碍脚还很难观察到底部。

总结一下我的用刀安全经验：
1、左右两手都要稳定、要有着力点，握住琴框的左手和持刀的右手肯定不能像照片里一样悬空（只是为了方便摆拍）。
2、右手用刀时手碗一定要有支点（靠在腿上、靠在桌子上），控制刀失误蹦出去时的划动范围内没有你的身体部位。
3、静下心时才用刀，与人对话、心不在焉、赶时间进度、手酸疲劳时马上原则性封刀。
4、每一刀下刀之前都要预见它失误蹦出去的距离和范围是可控的。

鱼儿 · 发表于 2021-7-5 23:35:28

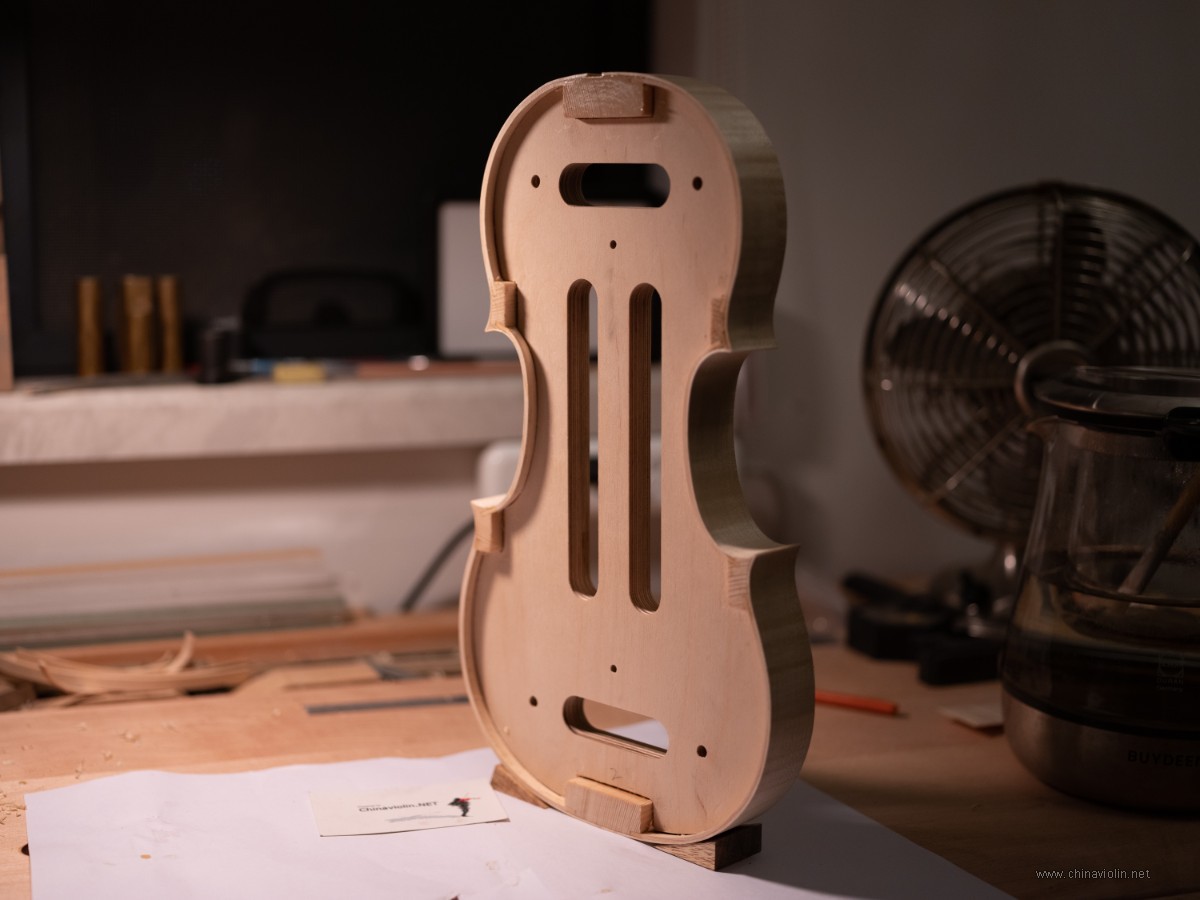

衬条到一段落。

在角木端面刷一层稀薄的胶水。防止角木吸湿变形。

下一步进入琴板篇。

太极神人 · 发表于 2021-7-6 08:06:39

照片拍得已达到专业水平了。赞！

以前在上海少年科技指导站做模型时，指导都要求我们用锋钢(钢锯条)磨出自己需要的刀具的。

鱼儿 · 发表于 2021-7-6 08:49:49

太极神人发表于 2021-7-6 08:06
照片拍得已达到专业水平了。赞！

以前在上海少年科技指导站做模型时，指导都要求我们用锋钢(钢锯条)磨出自 ...

这个可真的太难了，光学磨刀都要学一年，要再学做刀那不得再加几年。

太极神人 · 发表于 2021-7-7 07:20:34

鱼儿发表于 2021-7-6 08:49
这个可真的太难了，光学磨刀都要学一年，要再学做刀那不得再加几年。

如果是要求很高的刀具，那当然要花很多时间。我们那时用的是一般要求的刀具，用带砂轮的磨刀机和磨刀石，当场就磨出来了。

鱼儿 · 发表于 2021-7-7 23:05:02

为背板画线。之前预先拼好的背板终于派上用途了。用宽度2.5mm的垫圈画上背板轮廓线，并在首尾木位置打上定位钉孔。

如果事先有先处理琴板首尾木位置的垂直平整，那定位钉位置会更容易准确测量。

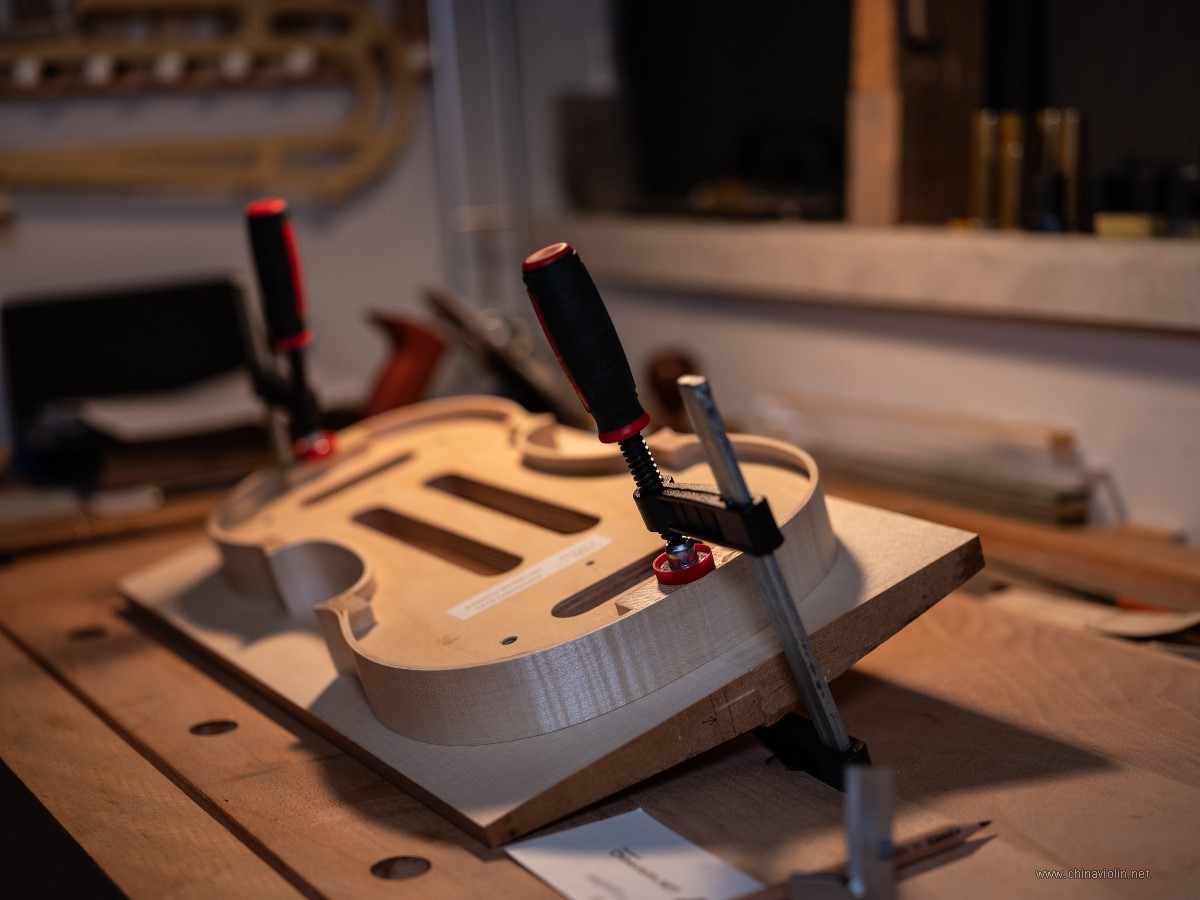

首尾木上夹子，定位中线。

琴头位置背板要预留24mm以上供琴头粘接用。

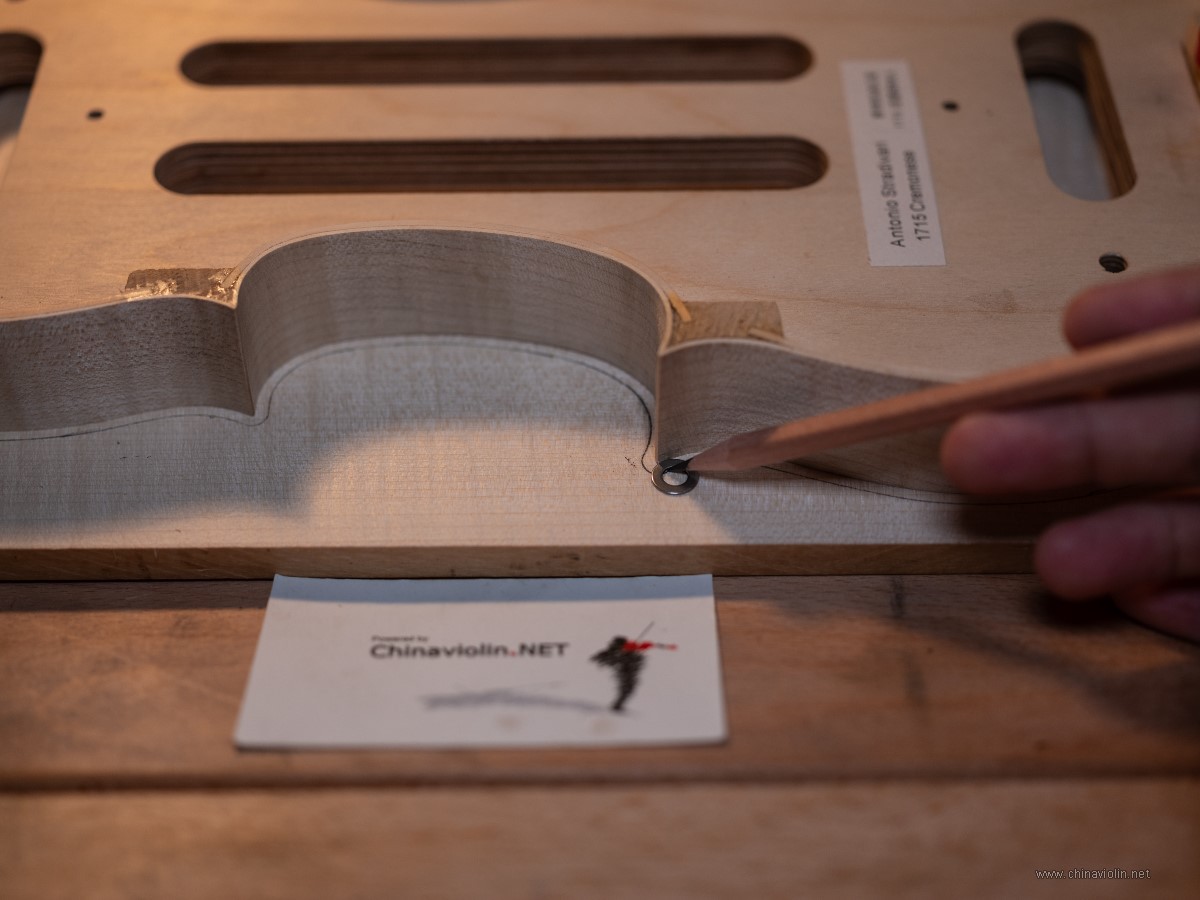

用垫圈套削尖的铅笔画出琴的轮廓，这种规格的垫片比较薄，笔尖角度不对就容易翘起，只能慢慢地轻轻地来回画。

鱼儿 · 发表于 2021-7-13 00:27:54

老琴大多采用在面板和背板上打定位孔的方法暂时固定琴框和琴板，之后再把4个孔给堵上。

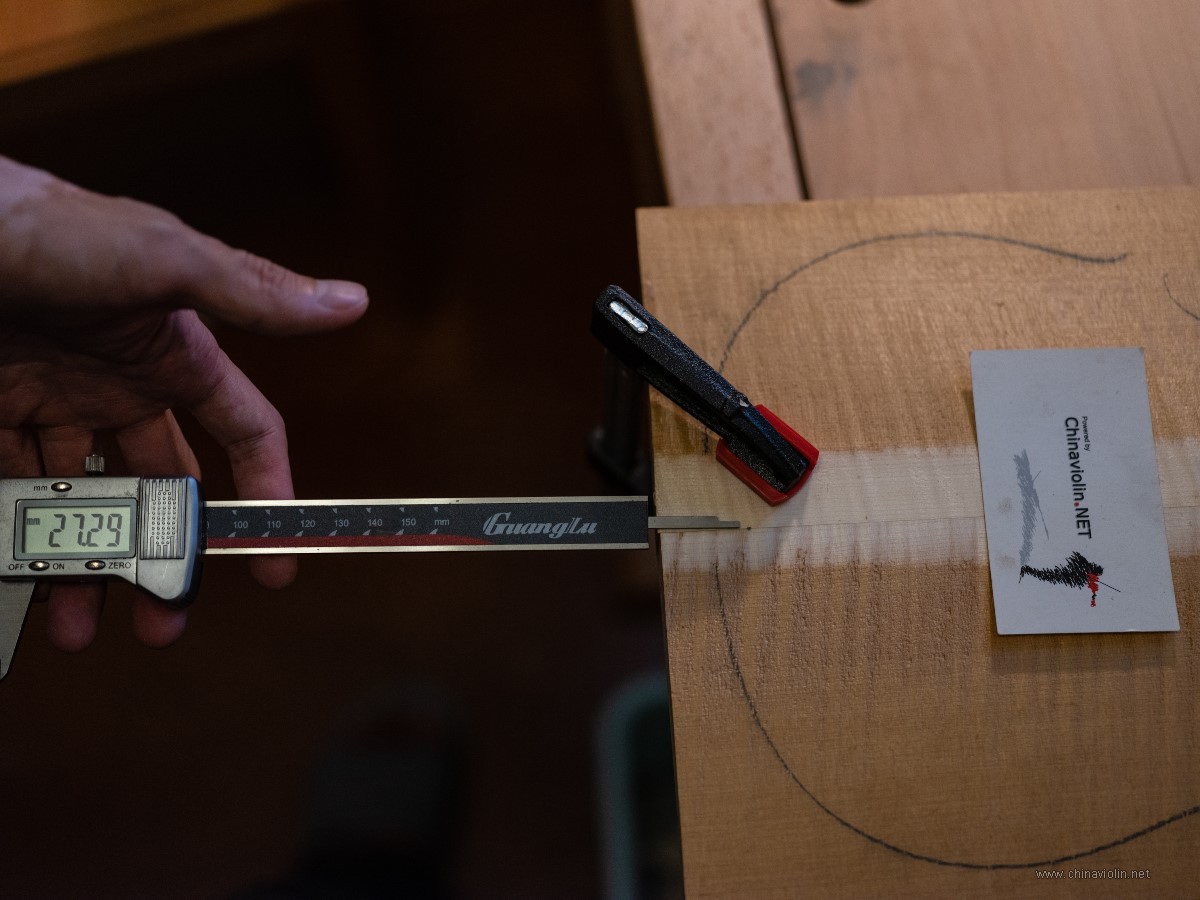

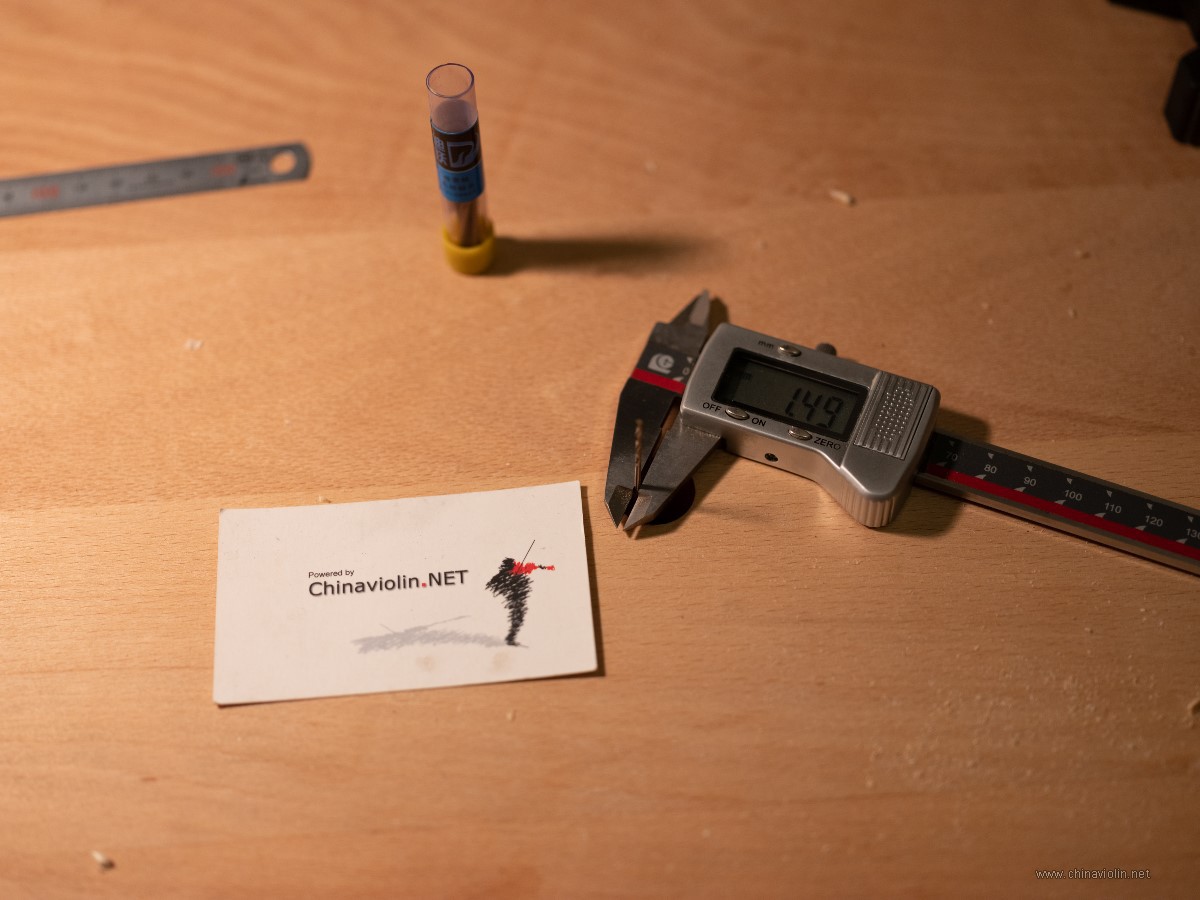

用深度尺测量琴板底边到琴框边的距离再加个5、6毫米

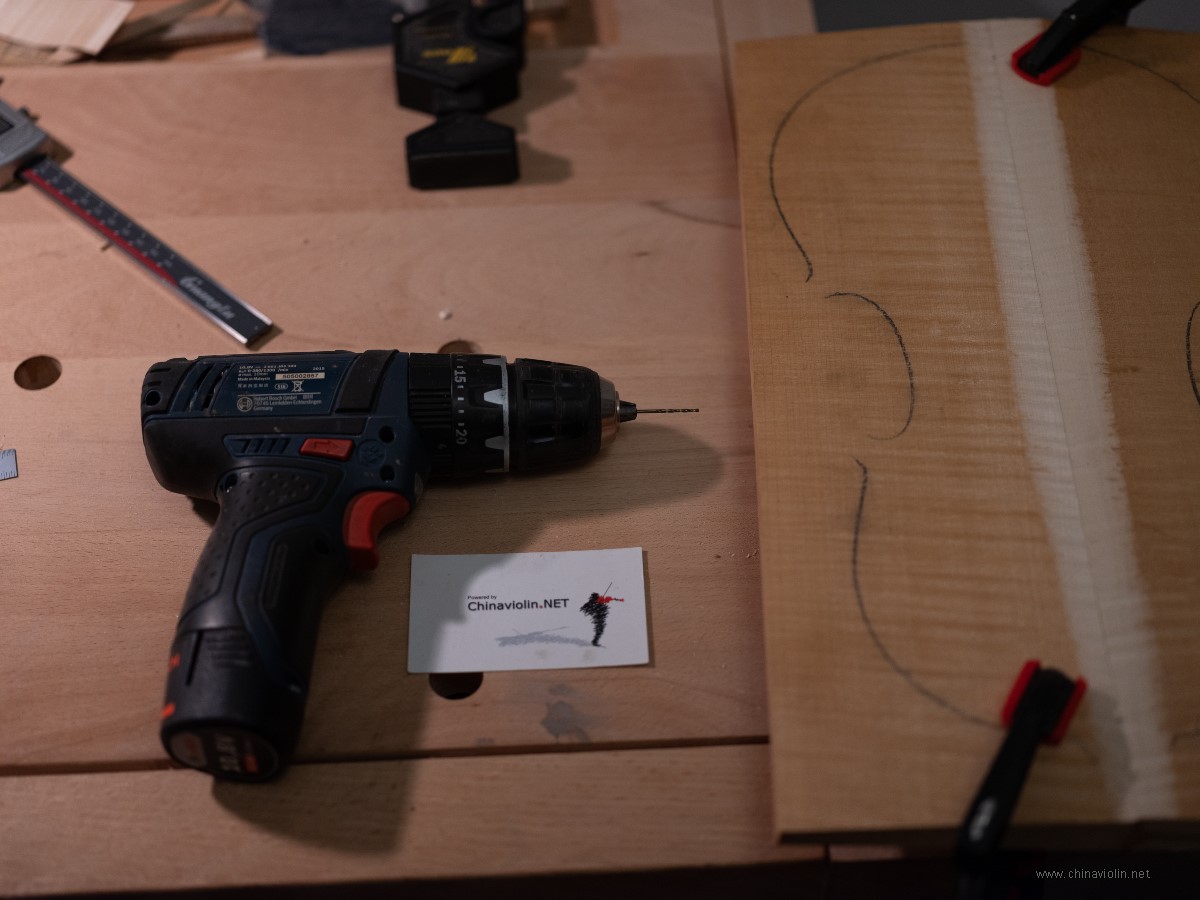

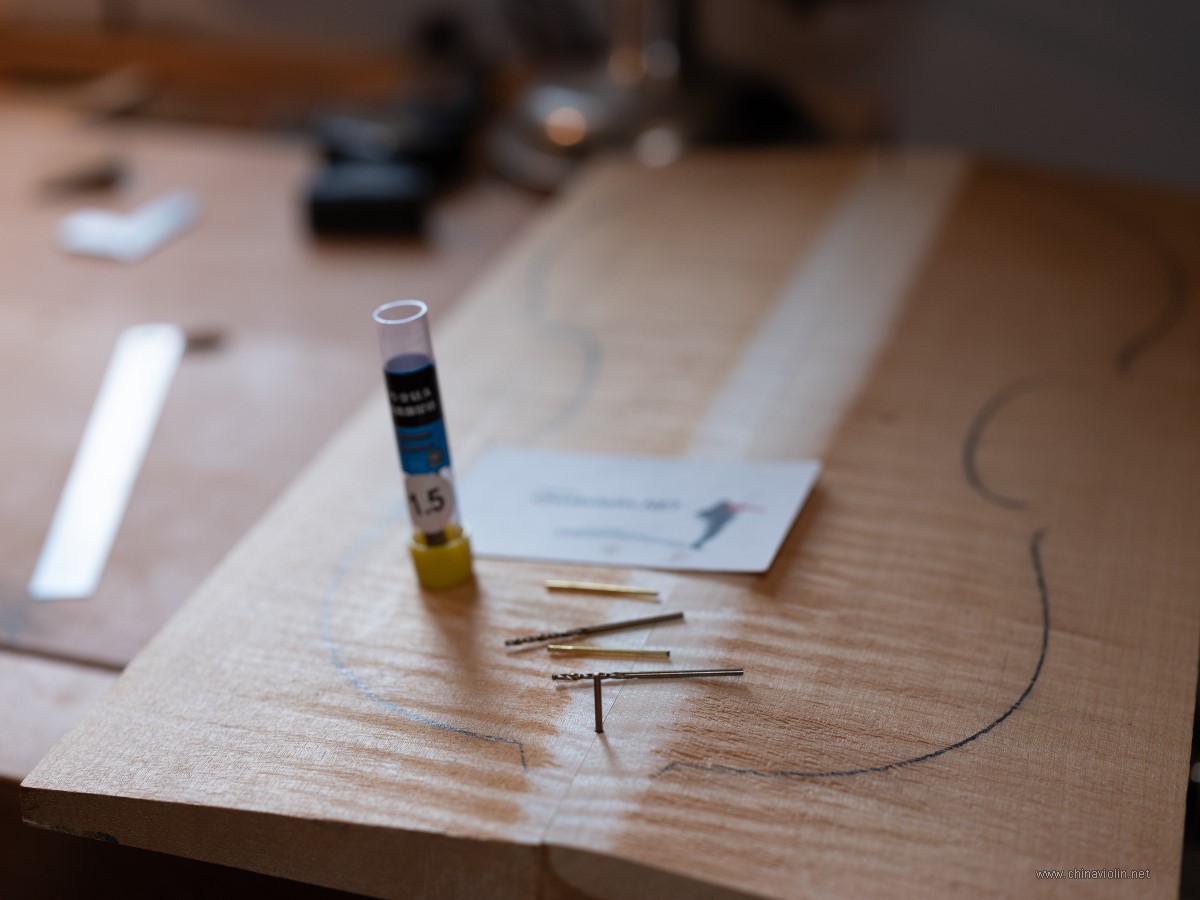

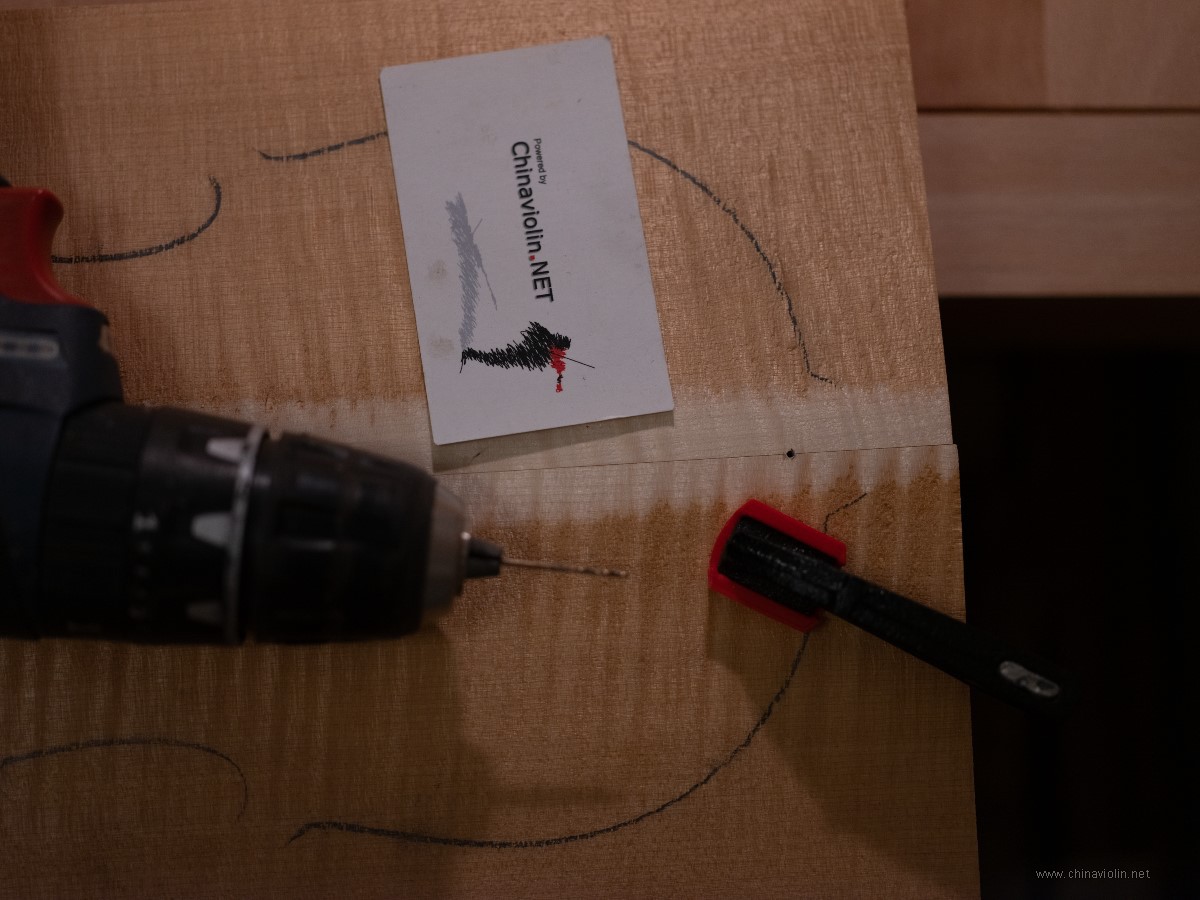

用1.5mm麻花钻头，排屑能力没有专用的木工钻头好。

打完的样子，因为麻花钻排屑差，多打几次把木屑清出来吧。

临时打入钉子。

鱼儿 · 发表于 2021-7-14 00:33:28

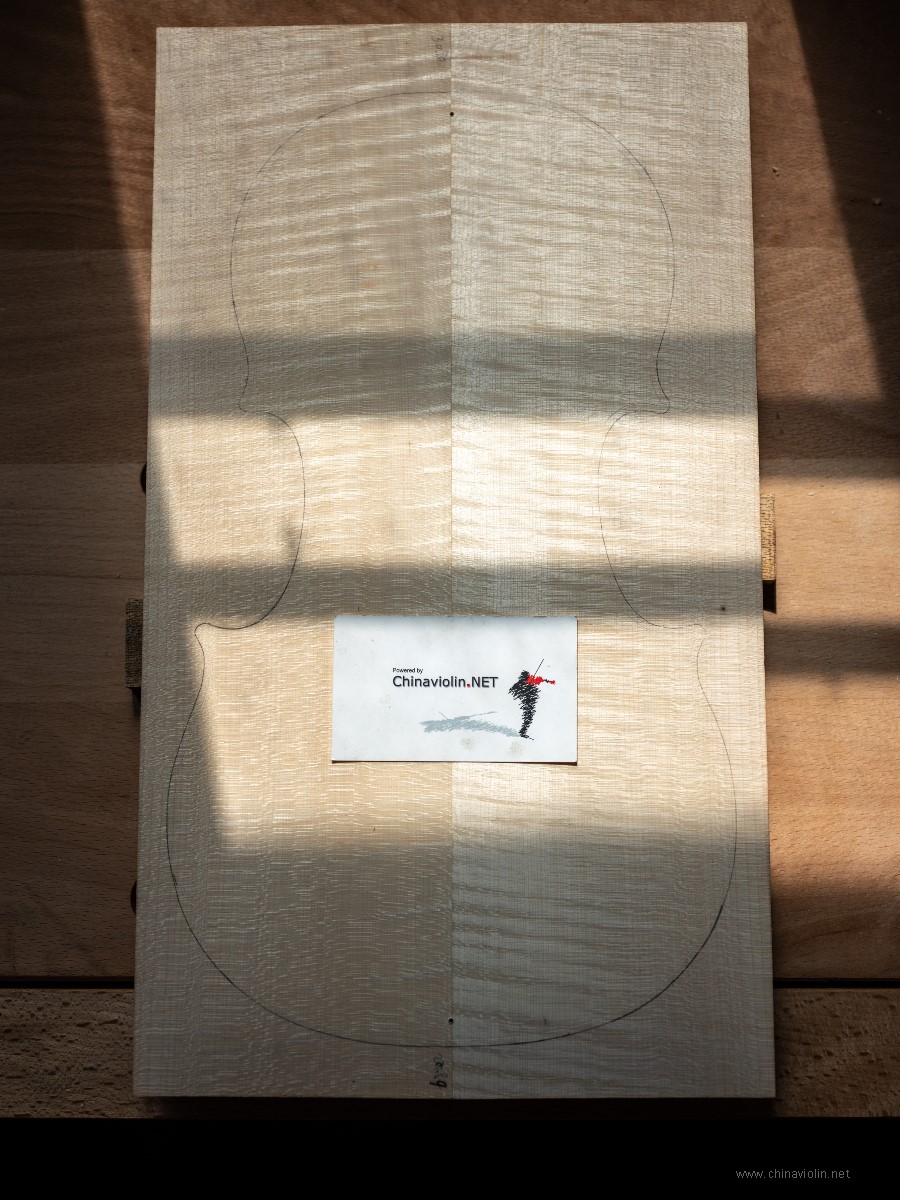

打好定位钉，并画好琴框线。

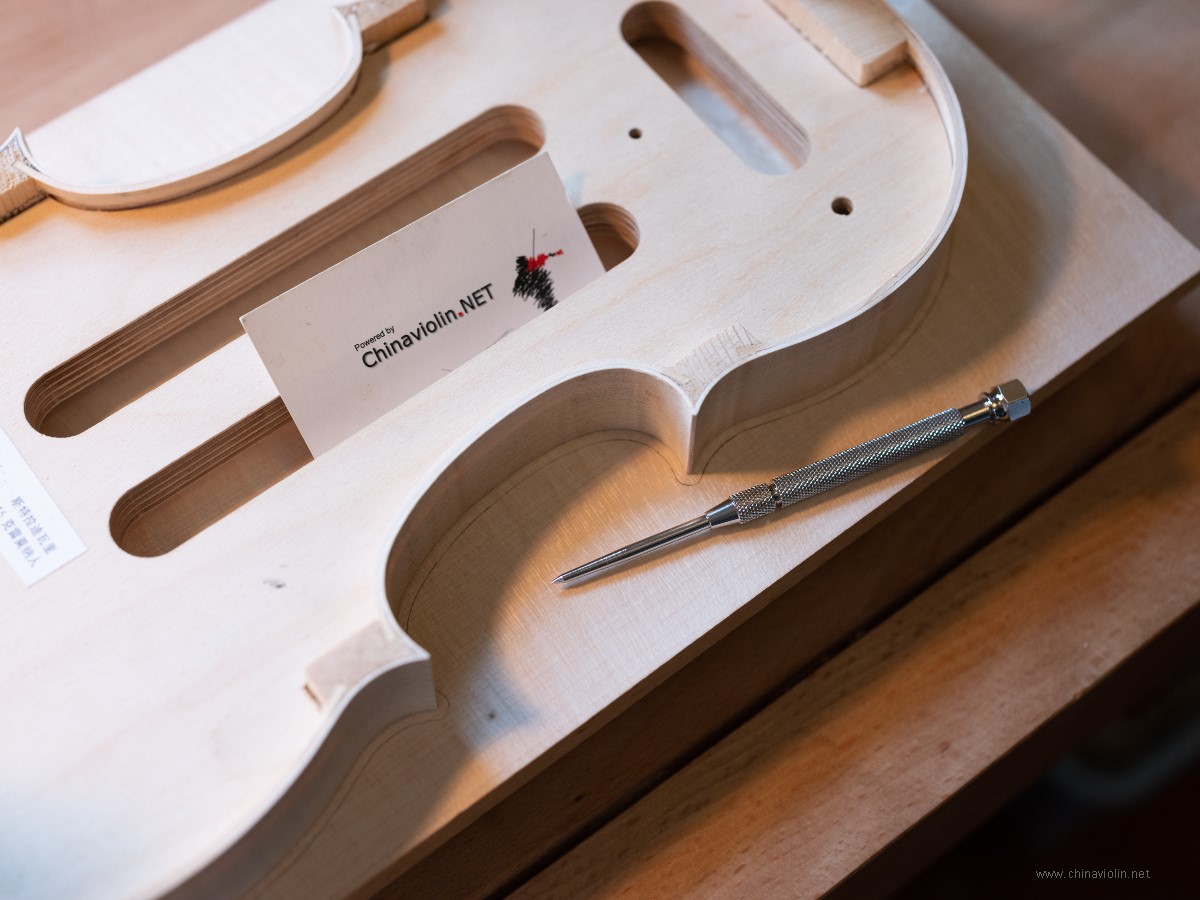

用钨制划线针画琴框线，我的经验是轻轻地多次地画，线就不会被木纹干扰。琴框线就是琴板跟琴框合琴时的绝对参考线，琴框线外沿2.5mm铅笔线就是琴板最终边沿线。

用钻头也可以当定位钉

www · 发表于 2021-7-14 23:07:34

太极神人 · 发表于 2021-7-15 06:43:39

佩服版主的耐心和细心。
照片拍得好，看的时候就赏心悦目。

鱼儿 · 发表于 2021-7-15 11:24:47

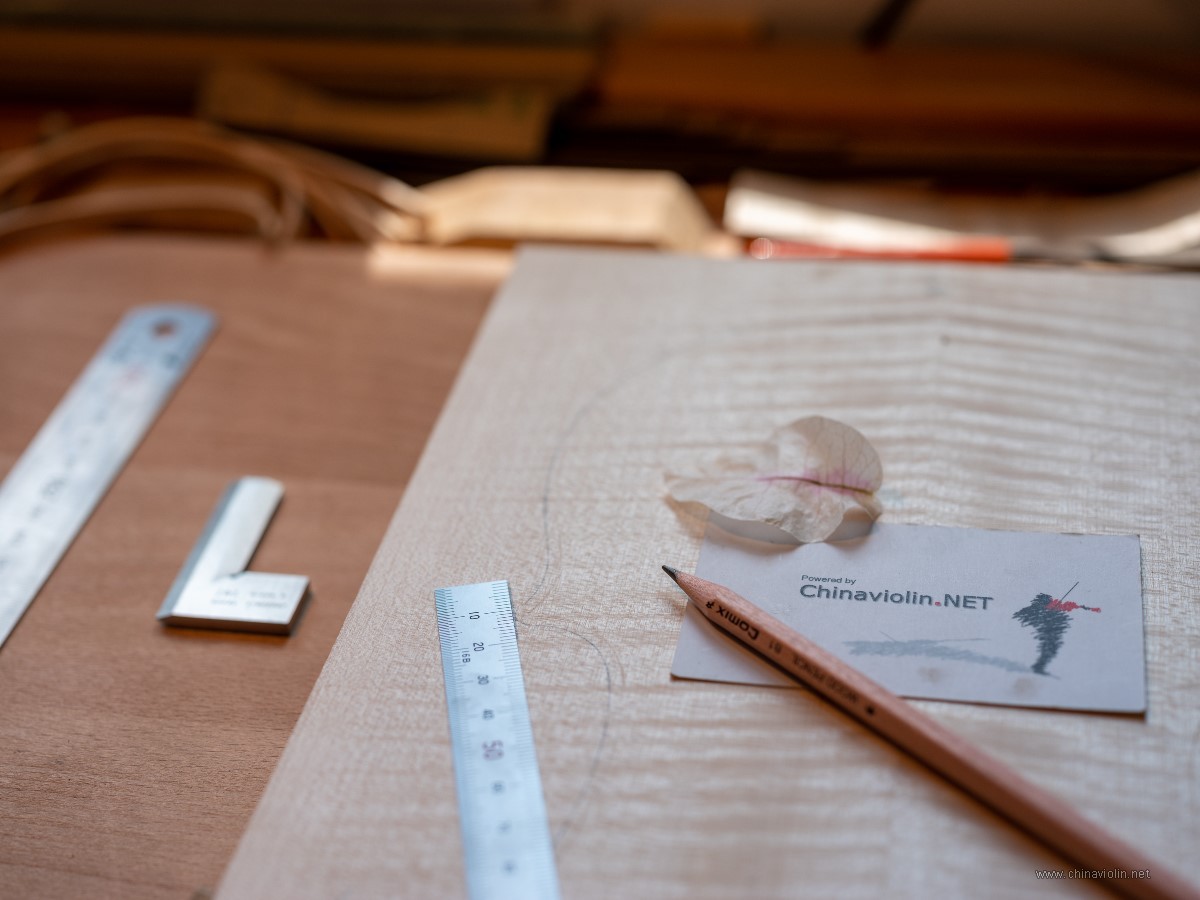

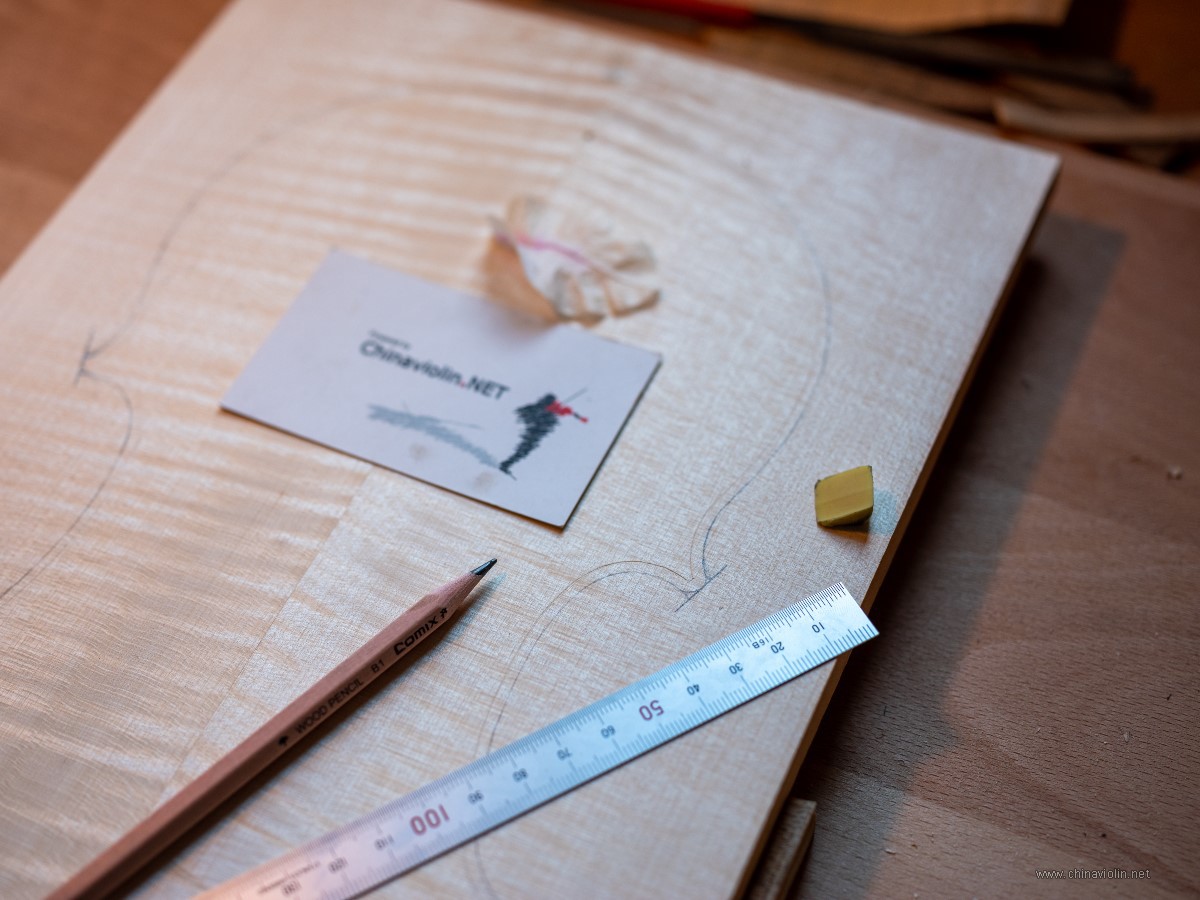

今天画琴角。

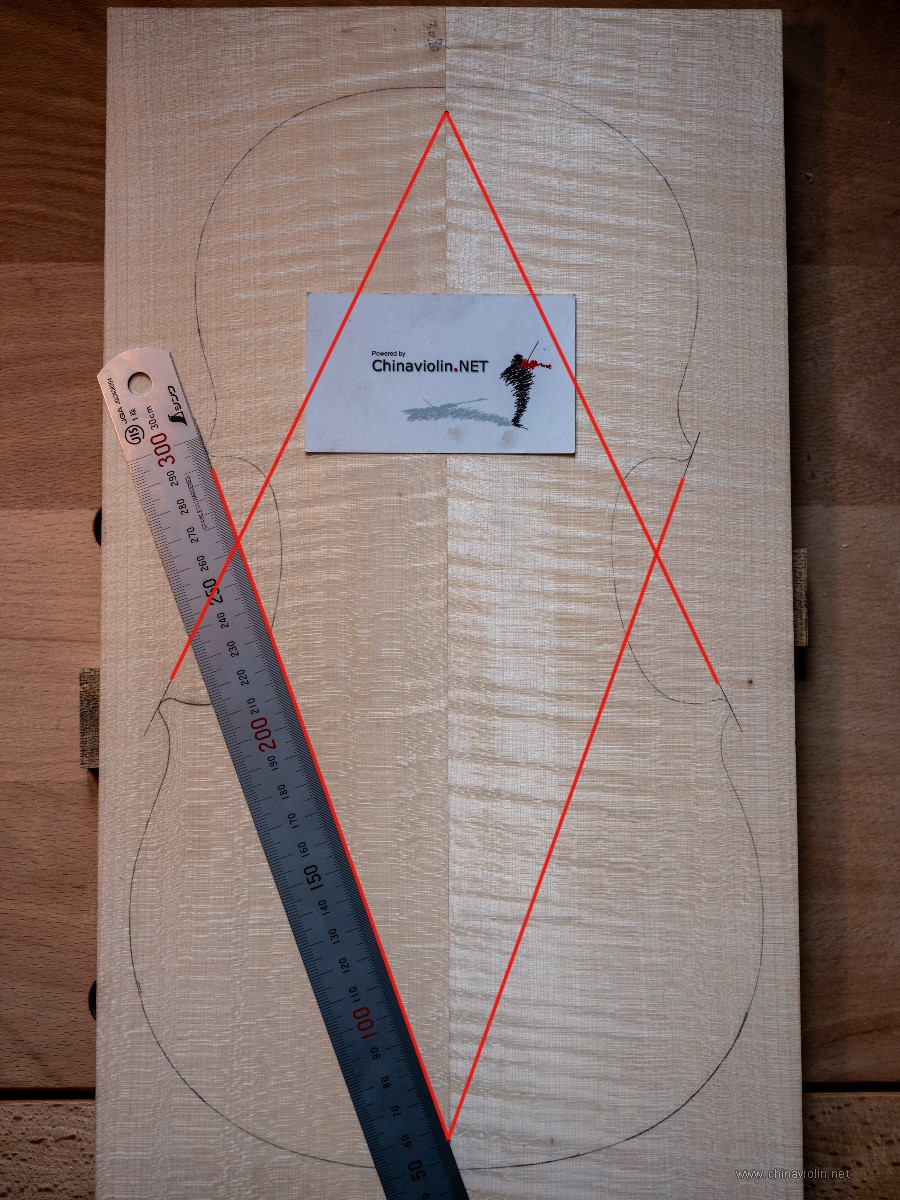

背板底面，锯出外形前要先标好琴角，琴角宽度要6到7mm，这里是个“自由之地”，但是要考虑到镶线的前提。

琴角线拉在定位孔上（随意）。

这里要在符合镶线规则的基础上可以自由发挥，琴角宽定在6.5mm，c位弧度跟琴角线尽量延伸成流畅自然的弧度。

然后就这么定了！艺术要用智慧去妥协和化解才能做得下去，生活何尝不是如此？

www · 发表于 2021-7-15 23:09:42

鱼儿 · 发表于 2021-7-20 11:31:17

重新做了一幅面板，之前的面板因为木材扭曲原因导致拼好板后中线低于17.5mm厚度太多，所以废了，这次选了一片巴赫曼的2级面板：

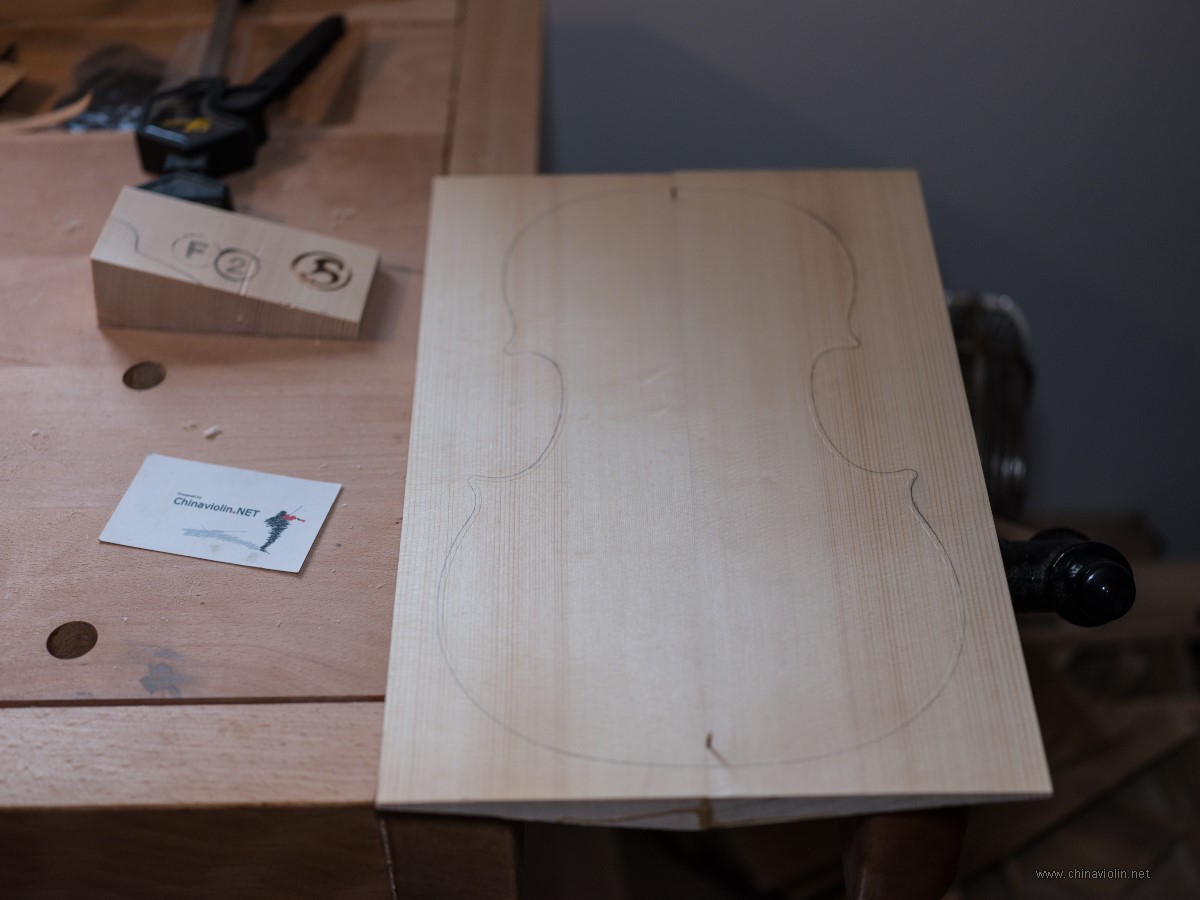

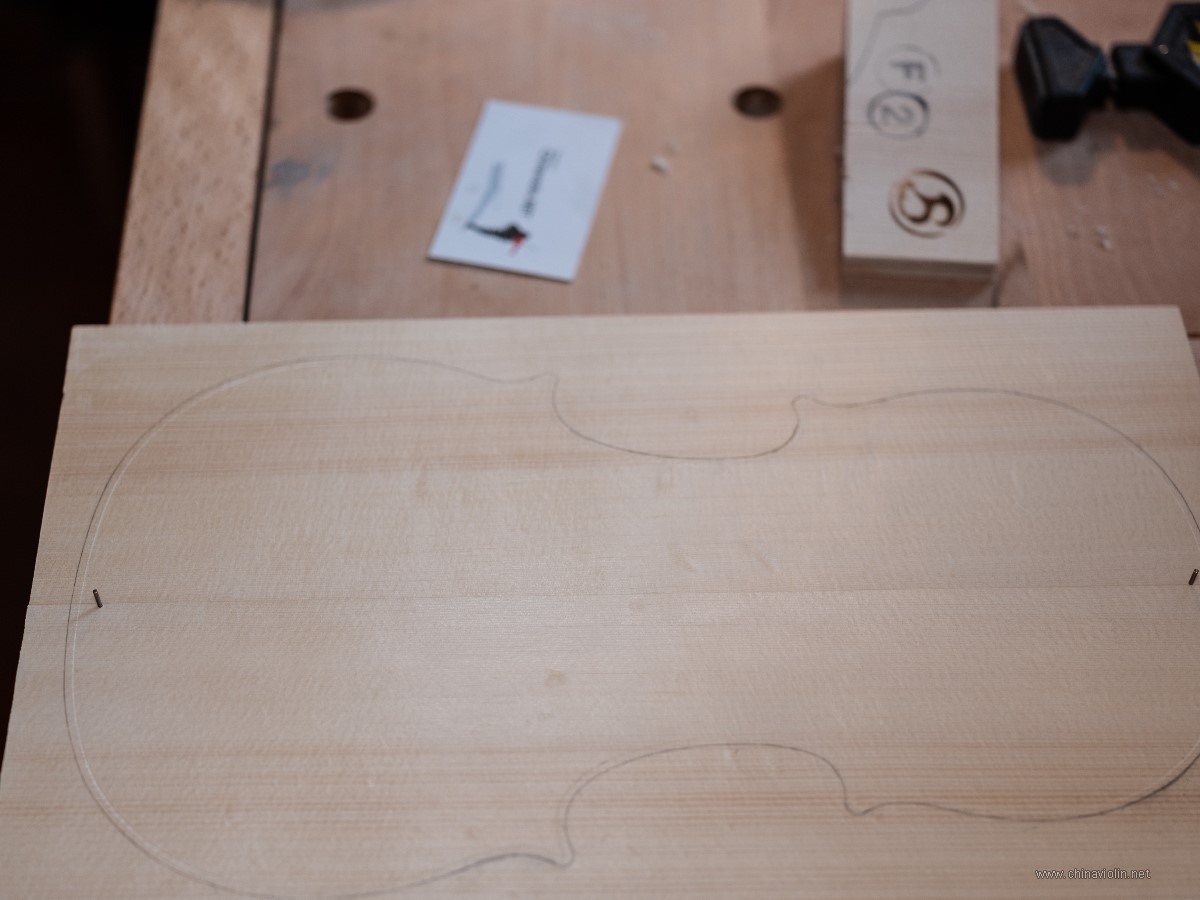

锯板、拼板、刨平、打定位钉、画框线和边沿线。

跟前面背板同样的方法打好定位钉。

定位钉。

还是定位钉。

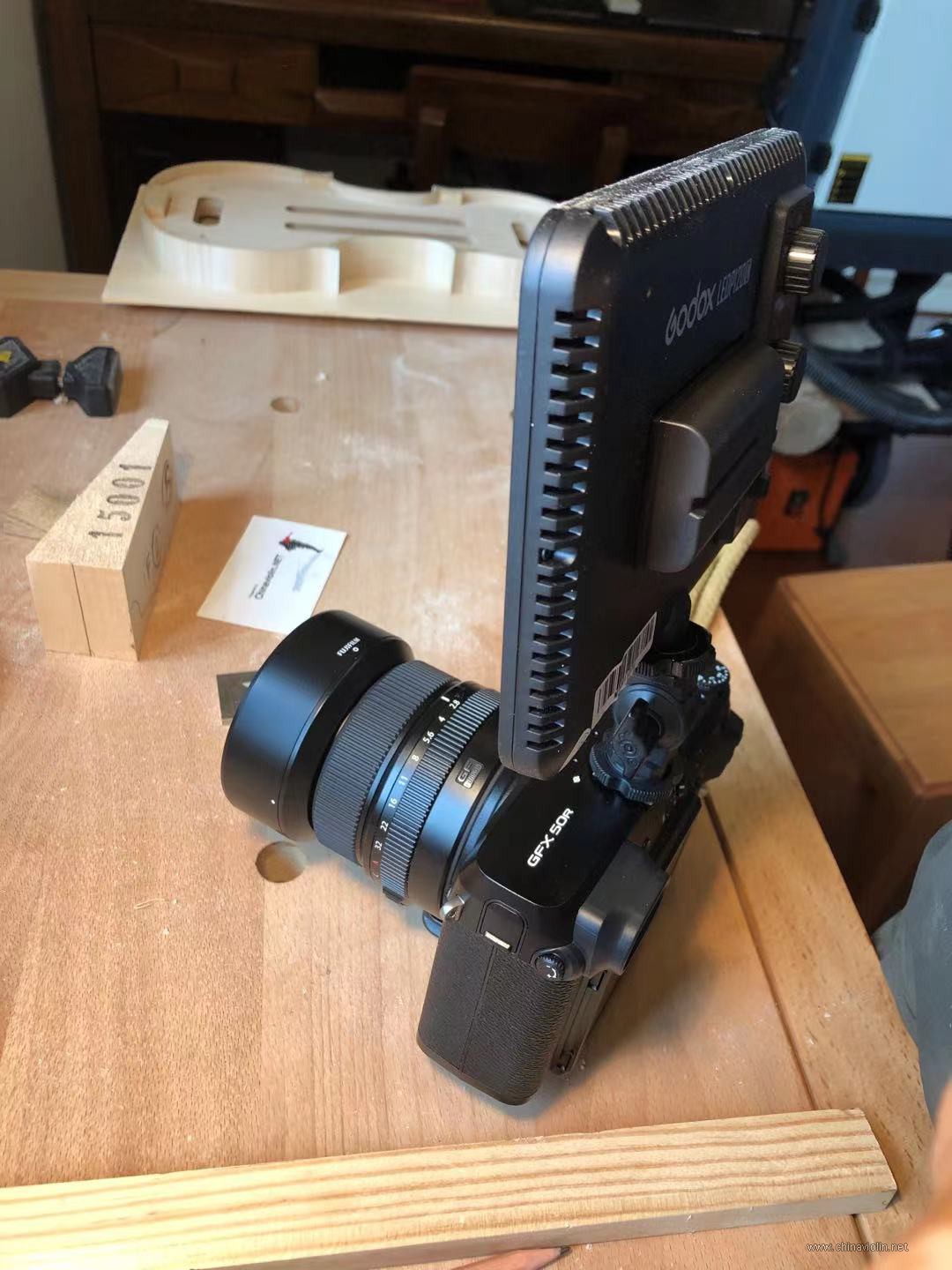

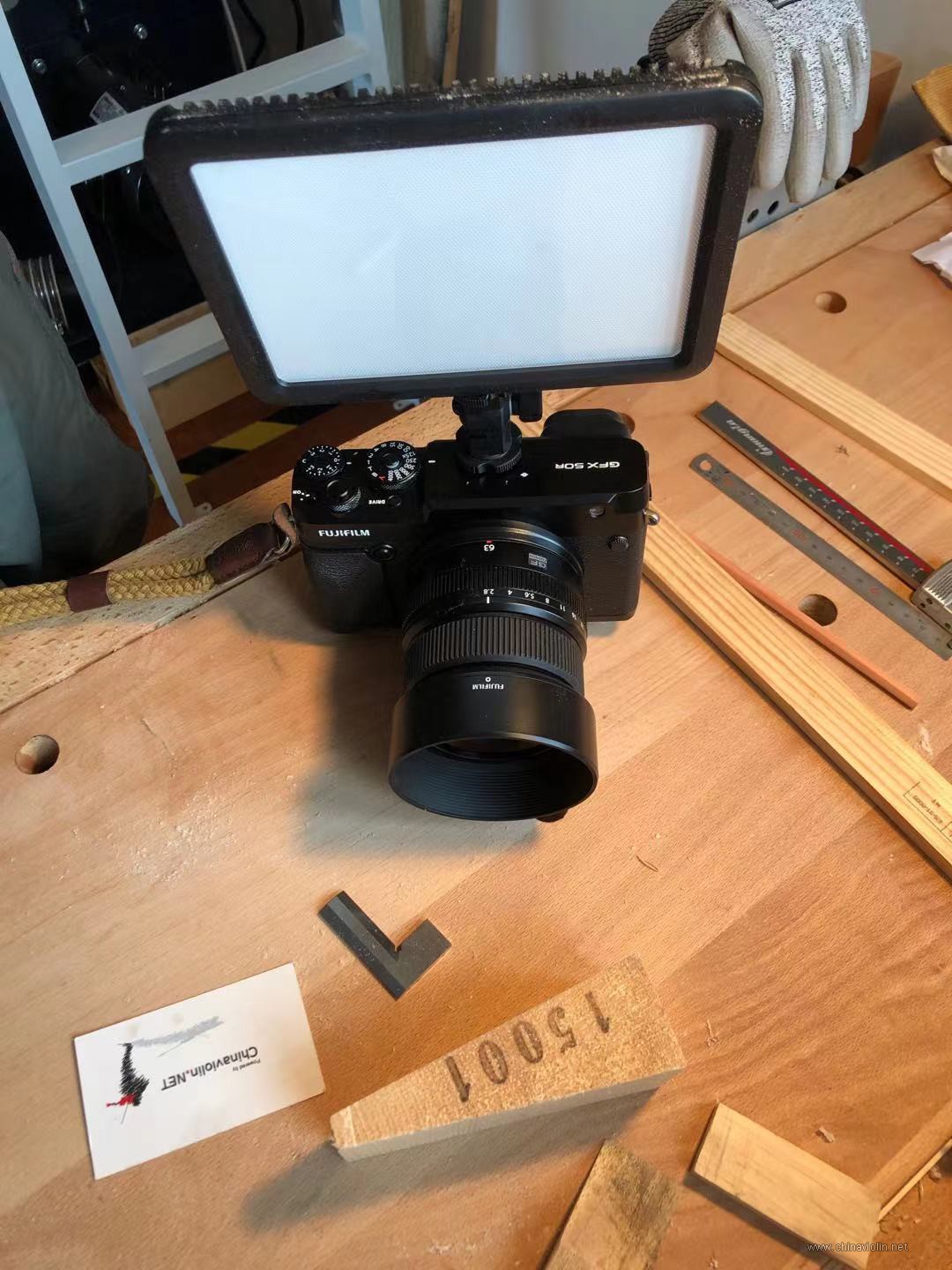

拍摄相机，非常感谢它让我拍照得心应手——富士gfx50r+63mm/f2.8定焦。

dreamfree · 发表于 2021-7-20 14:19:15

买过一次巴赫曼，被坑了

鱼儿 · 发表于 2021-7-22 23:15:36

dreamfree 发表于 2021-7-20 14:19
买过一次巴赫曼，被坑了

巴赫曼低级的琴板价格也跟国产料差不多，所以没什么好要求的了
