林启明独立制作小提琴，VUC：3r691，制作过程。

鱼儿

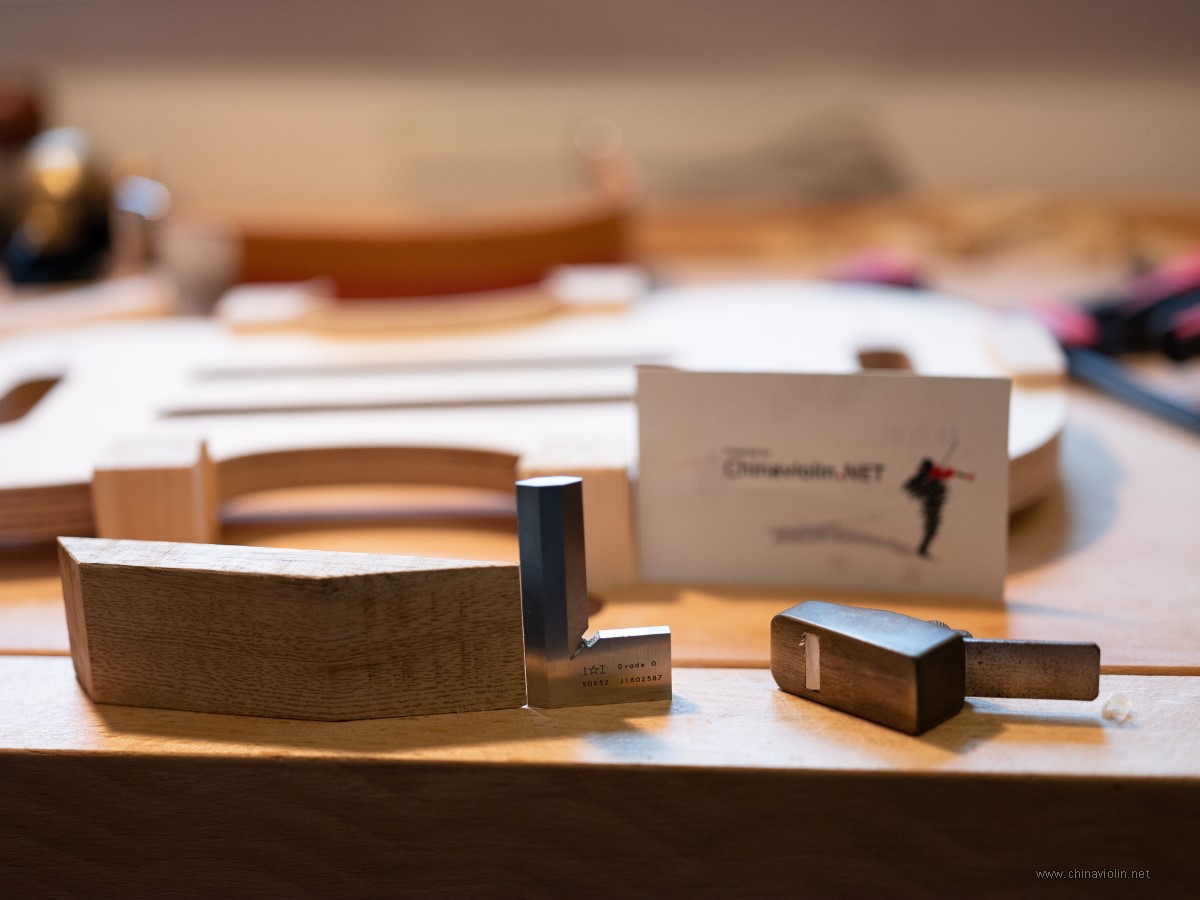

侧板C形弯辅助夹具做好了，按上帖数据在木头上画好线，用带锯锯出大概形状后再用锉子打磨一下就成了。


确定了这形状。


试夹，角度ok

鱼儿

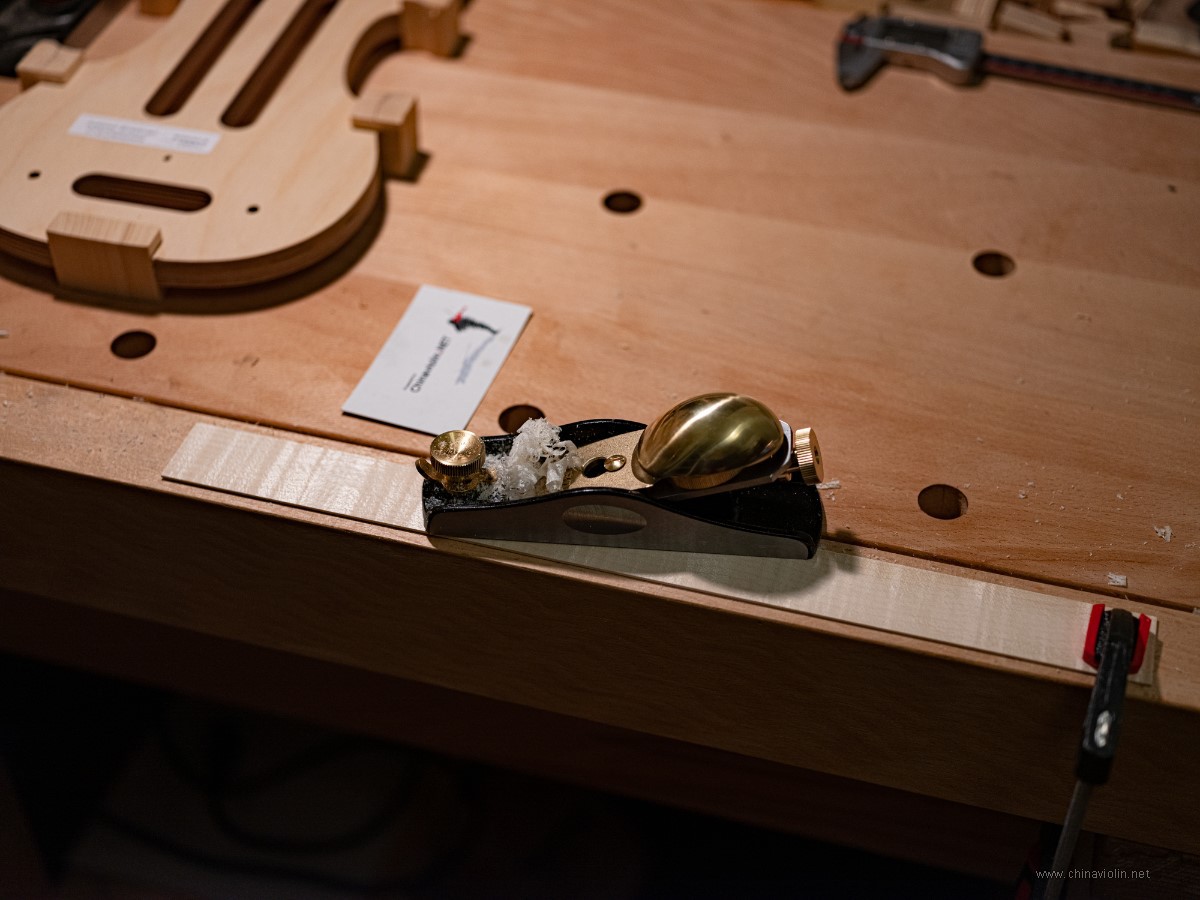

刨出第一条侧板。

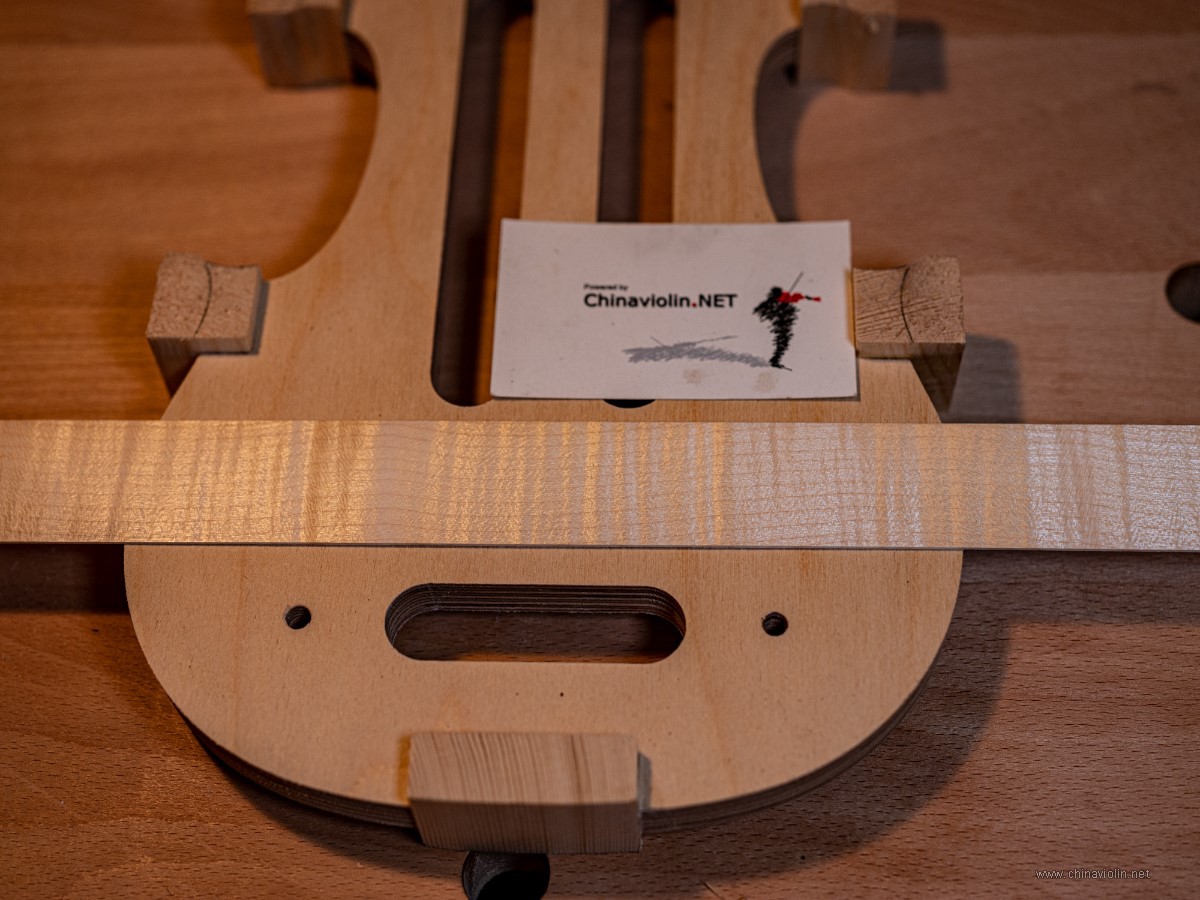

三条未处理的侧板料，厚度是1.6mm。


能刨去的只有0.4mm，平分成两面，单面只有0.2mm的加工厚度，所以每一次触碰木料都不能出错。

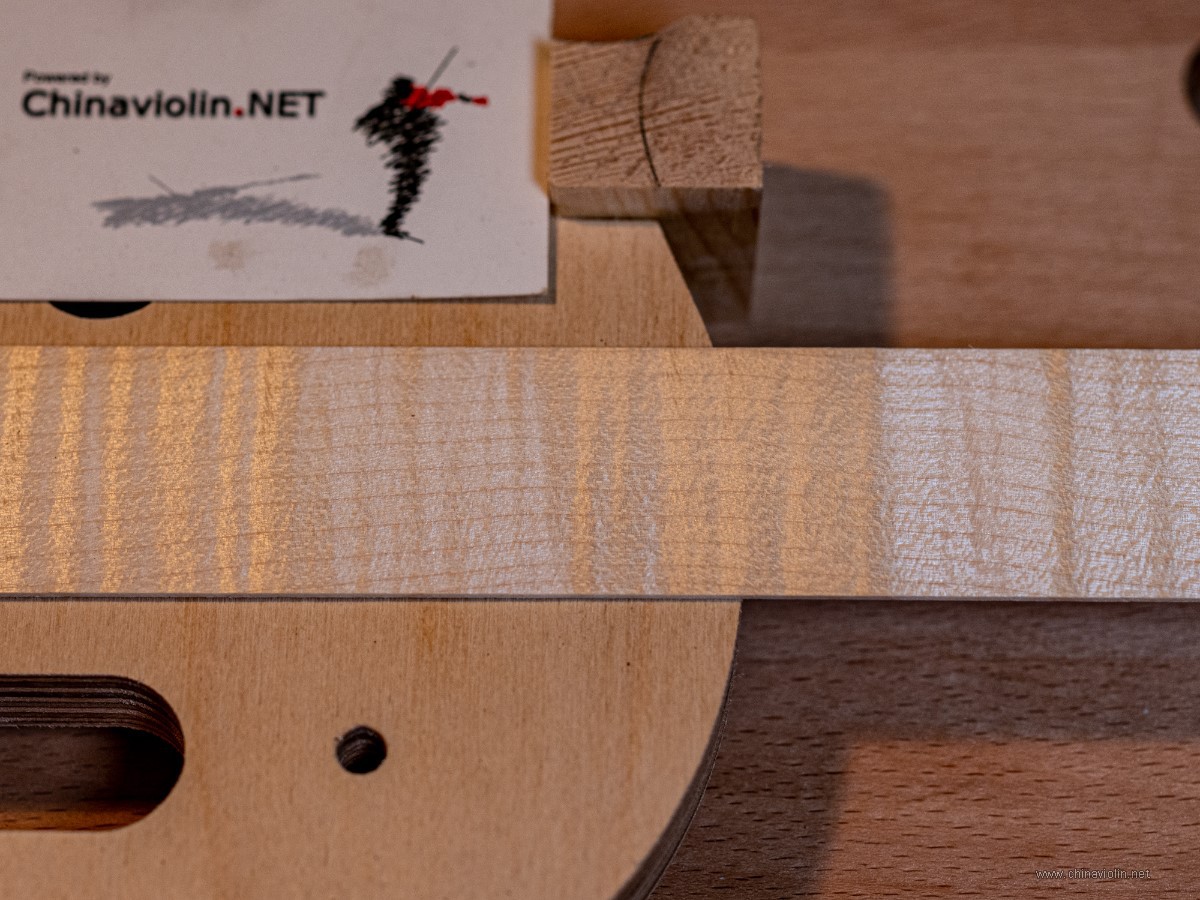

成品，这里我用了20度短刨处理，因为木料太薄不允许出错，所以尽量调到出料越少越好。

计算机场统计

鱼儿 发表于 2021-5-26 01:00
刨出第一条侧板。

没有师傅教，做琴真是不容易！

鱼儿

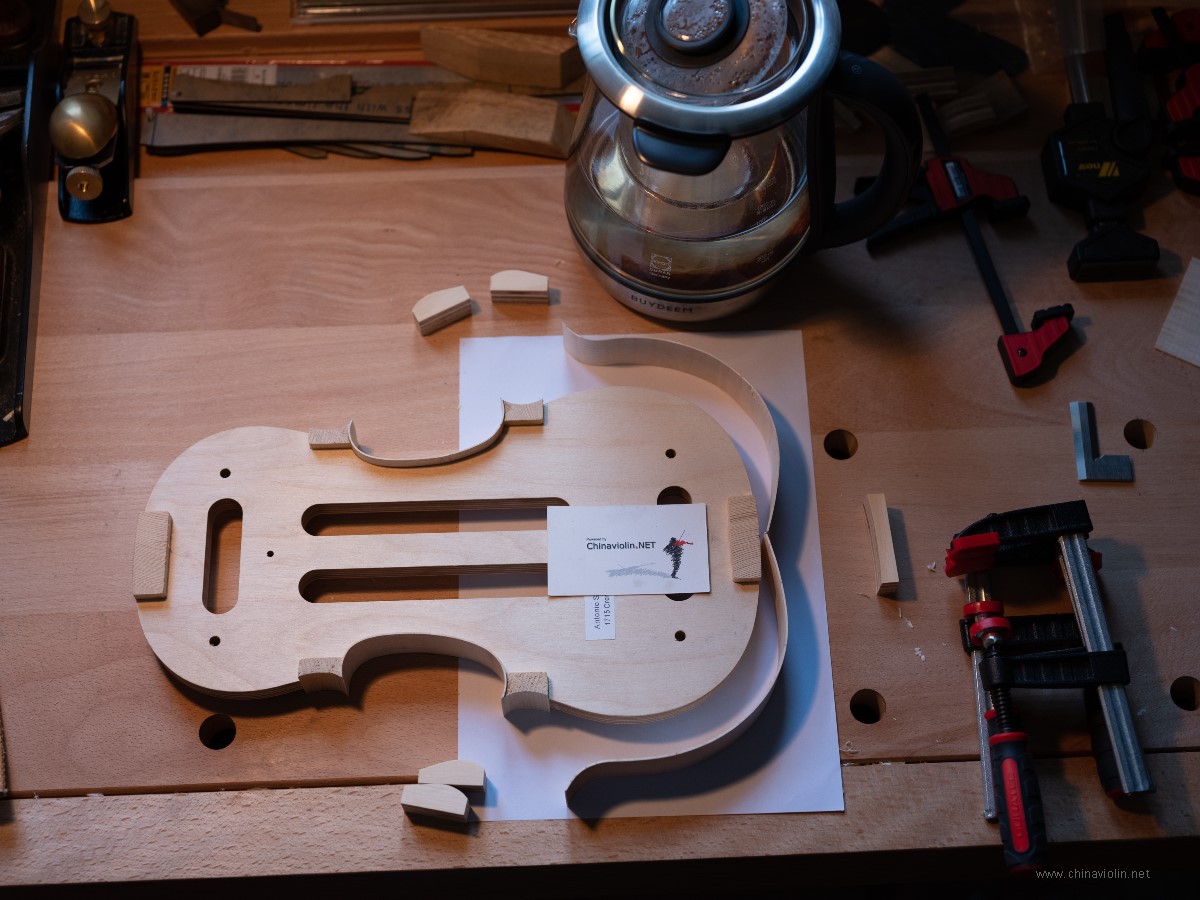

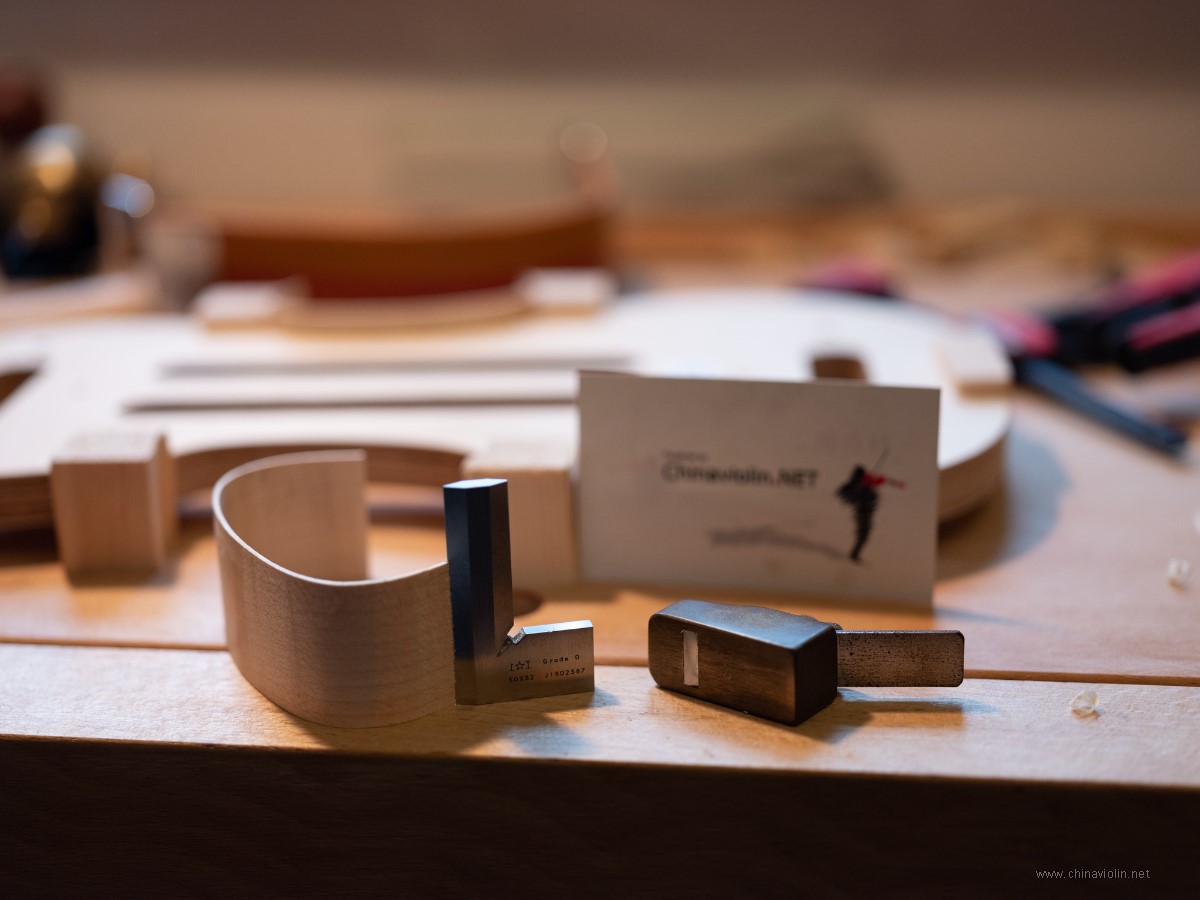

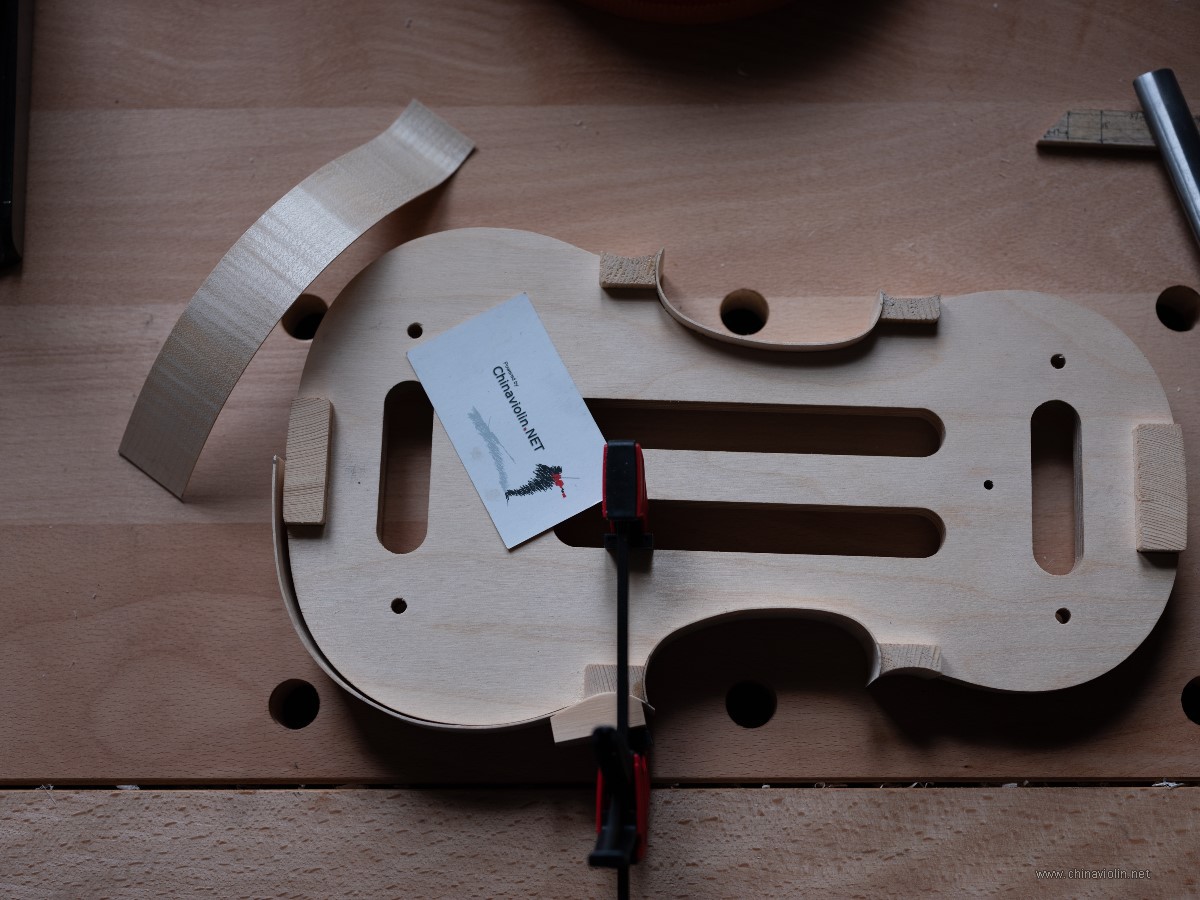

C型弯两处侧板的弯曲和试装。

注意侧框是烤出来的，不是夹出来的。

常见问题：
1、角木、侧板和夹具边缘不垂直导致的安装困难。
处理方法：u形铲不断修改角木至垂直为止、用平底小铜刨刨平侧板和夹具边缘至垂直为止。

2、侧板热弯的微处理。
处理方法：有一些细微的不贴合，可以反复在烙铁上校正角度，每次校正时间控制在10秒左右反复滚动侧板即不容易烧坏。



要用锲型夹具的话，一定得先保持侧板和夹具边缘的垂直。


夹具边缘不垂直也会导致施力后侧板两边对不齐。


这是角木没有处理好垂直，试装侧板条时就会有一边对不齐，一定得彻底弄好。


经过用u形铲不断修改角木和反复加热处理侧板每一处不贴合的弧度。


我觉得理想的侧板应该不施加任何外力上胶就能自己完全贴合上角木。

鱼儿

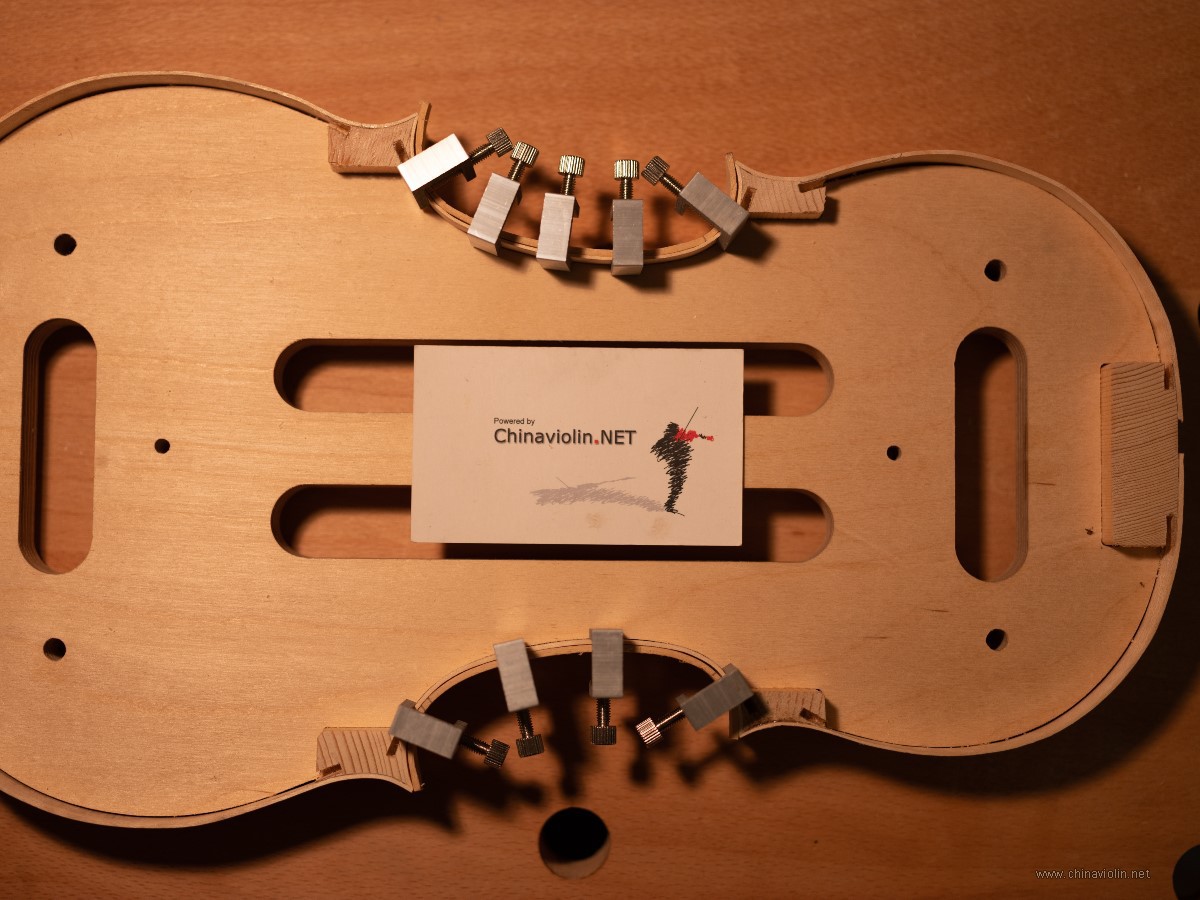

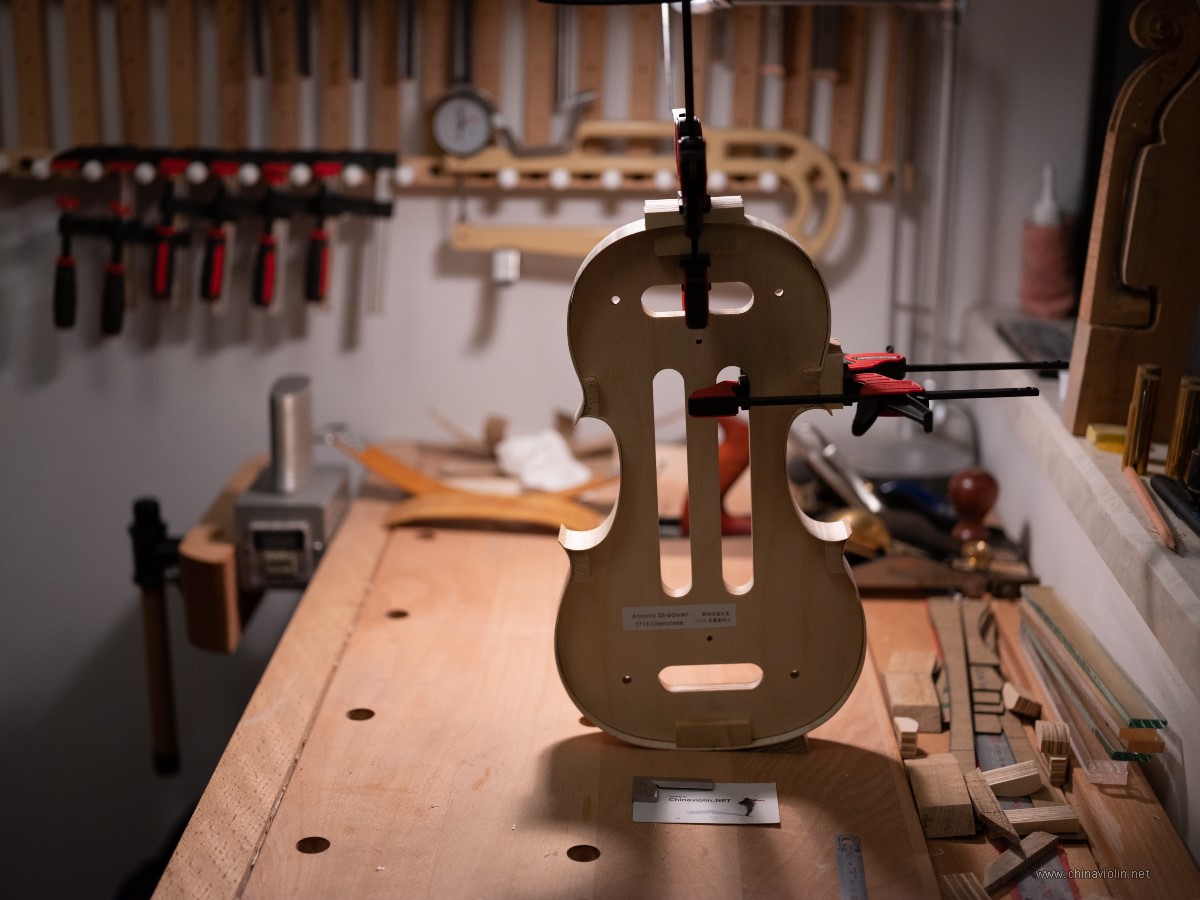

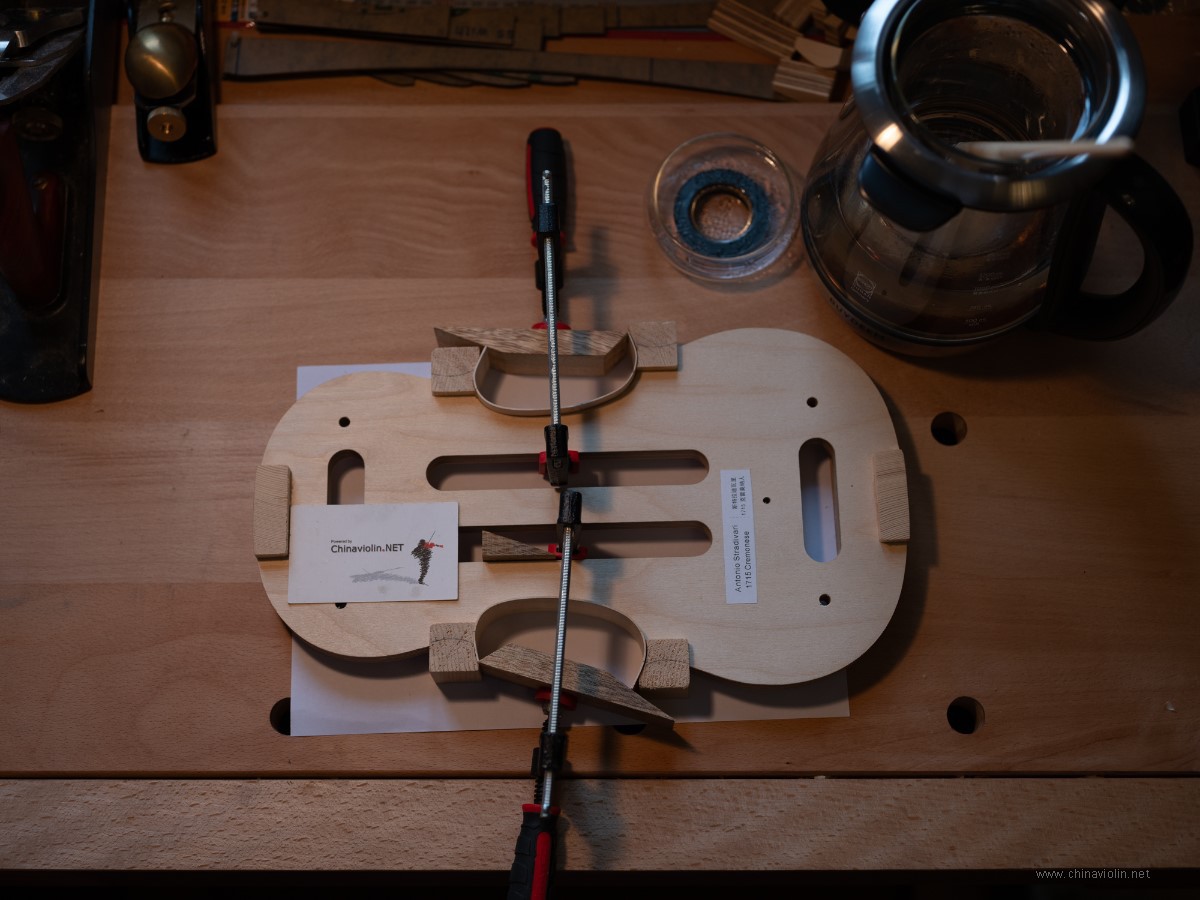

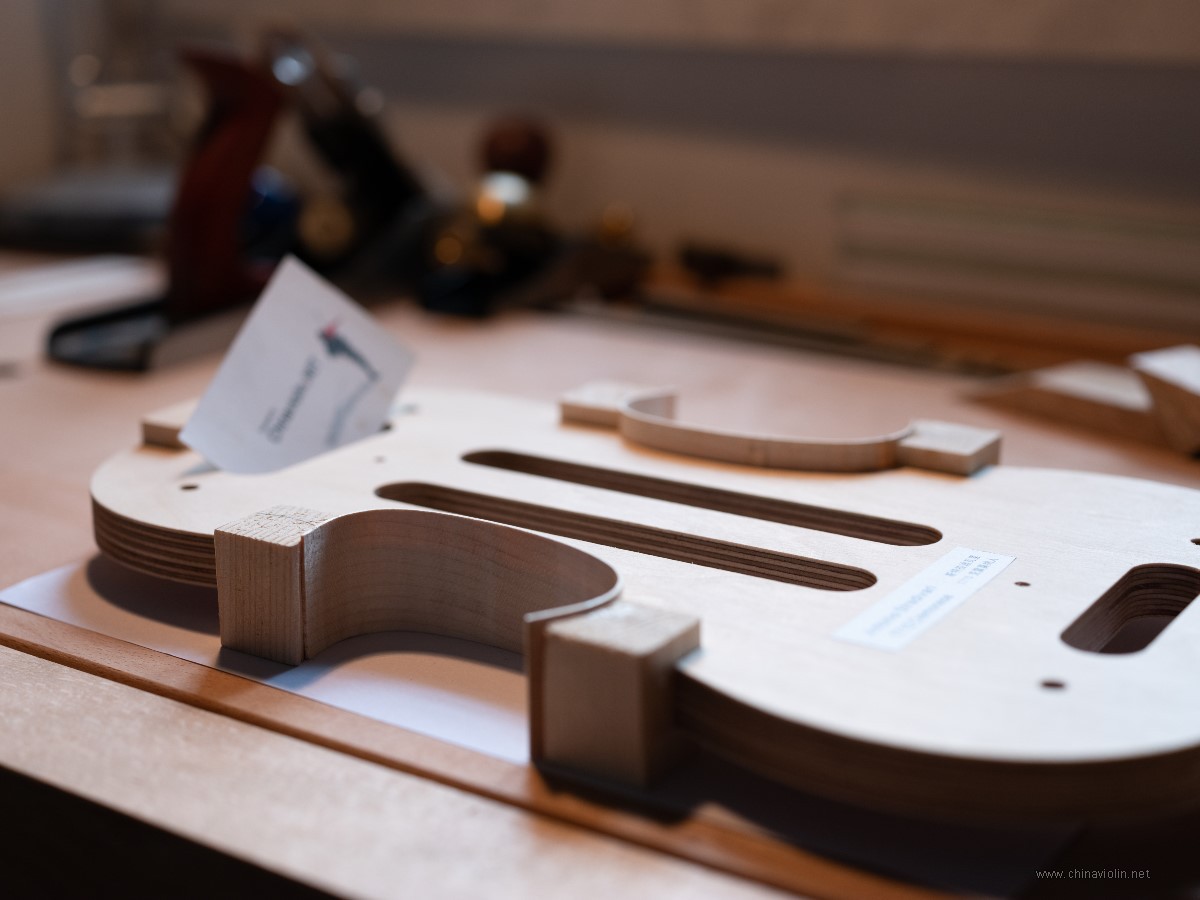

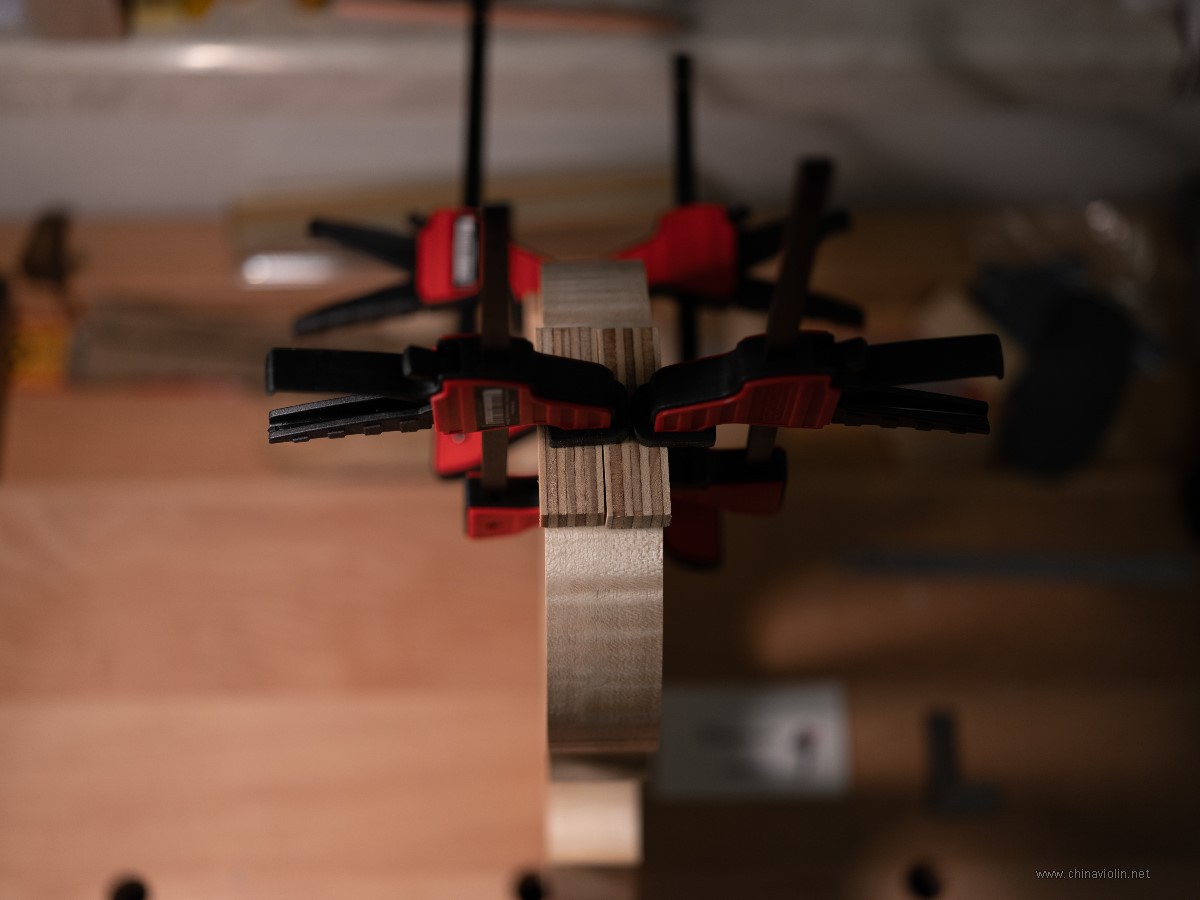

今天粘C形弯侧板。


其实只用这一半的胶就够了，用胶很省，所以买好点的备用。

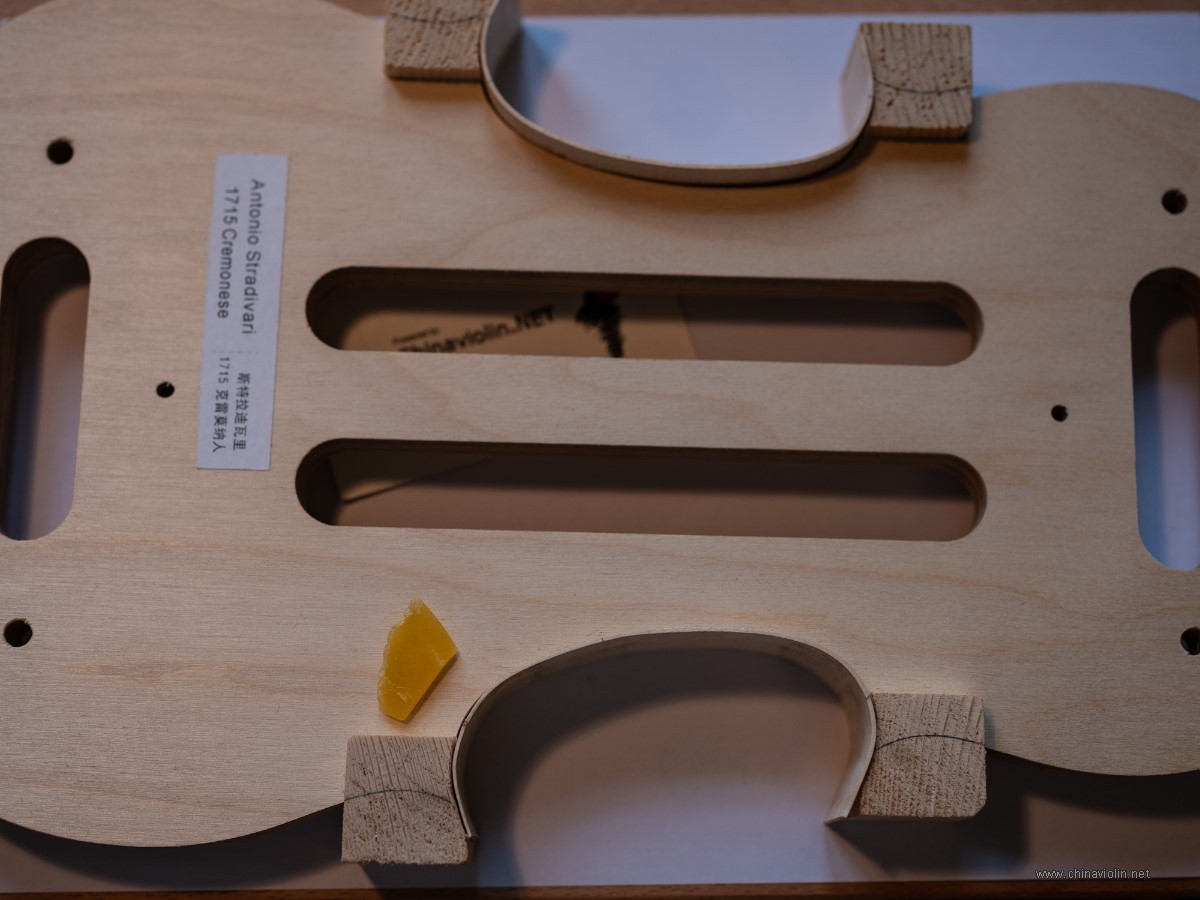

各就各位。


在模板边沿涂上肥皂可以防溢胶粘住。


没啥特别好说的，用7号画笔涂上胶，然后夹上准备好的夹具，等个一两天再看了。

鱼儿

过了一夜，胶水干了。

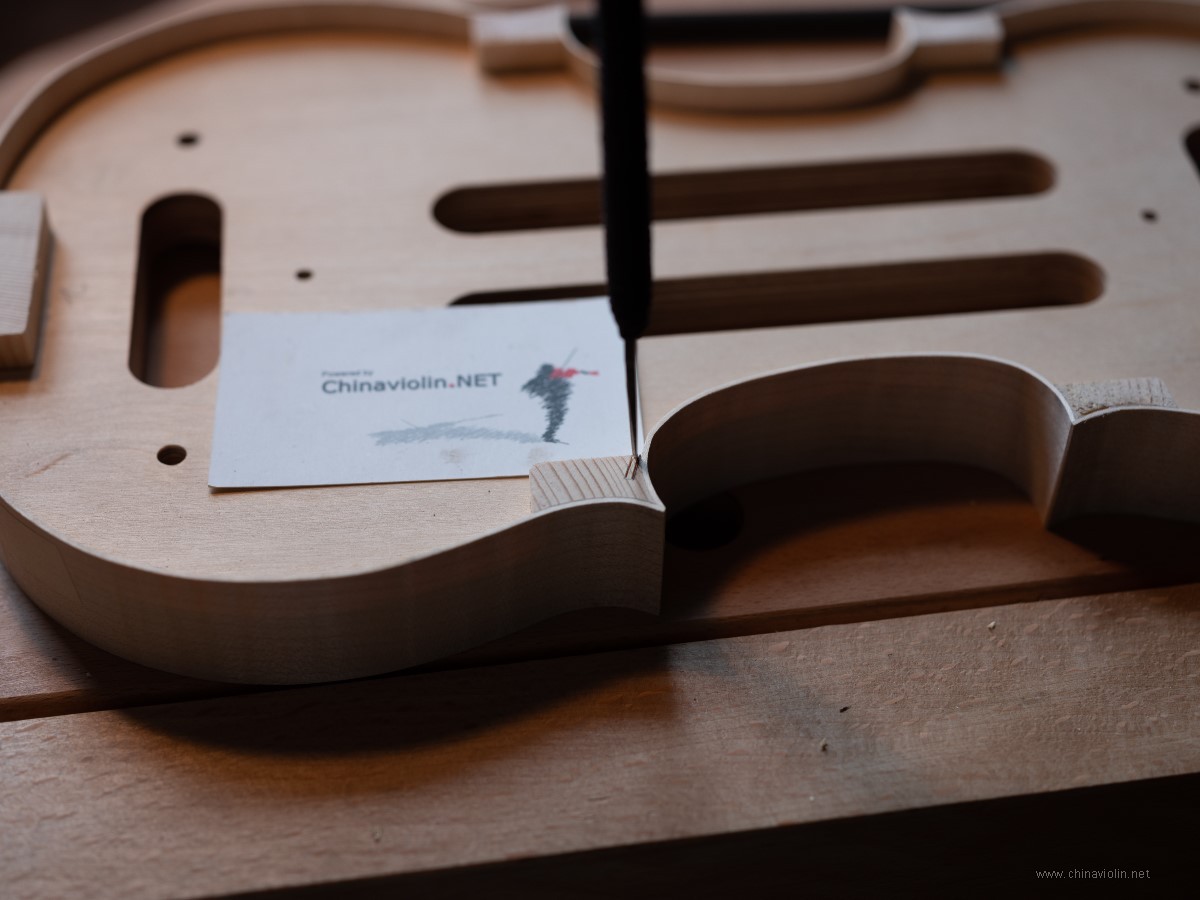

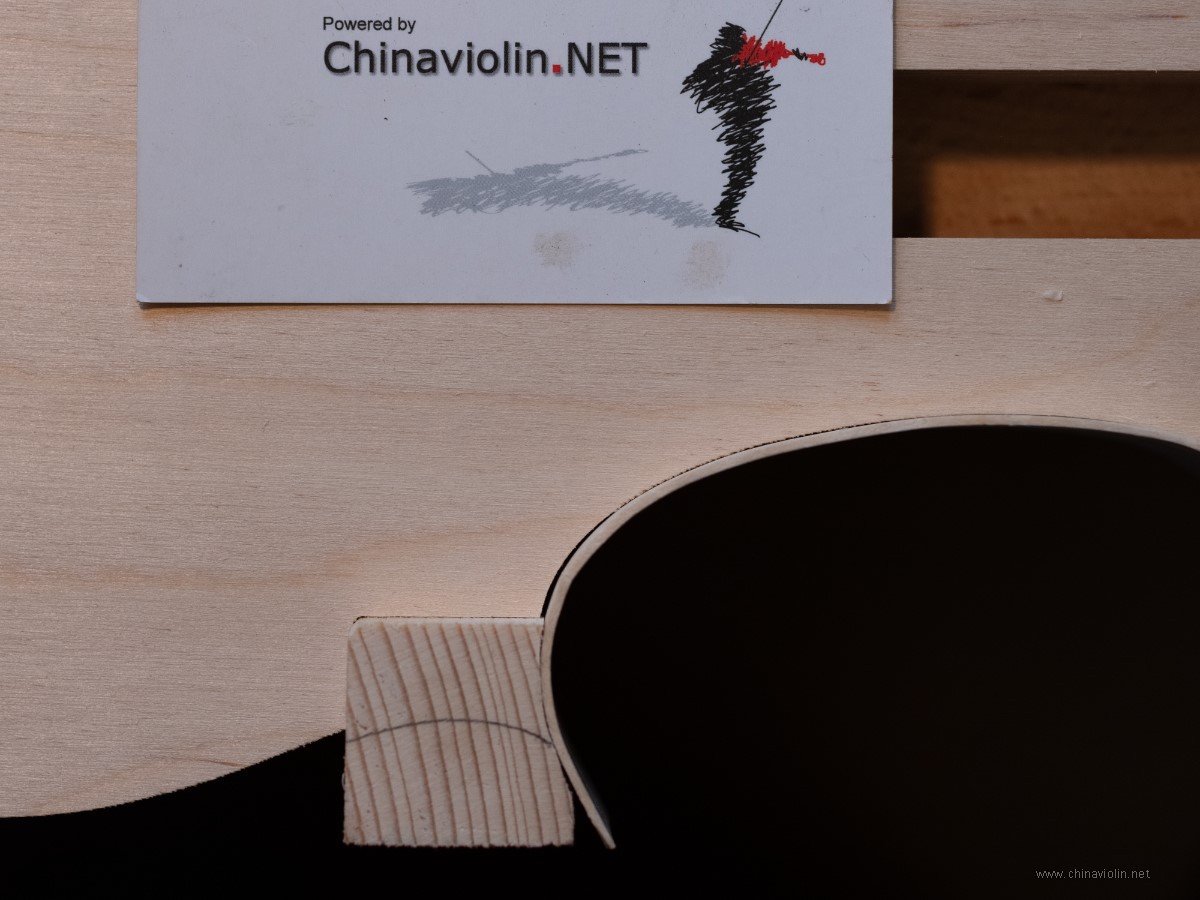

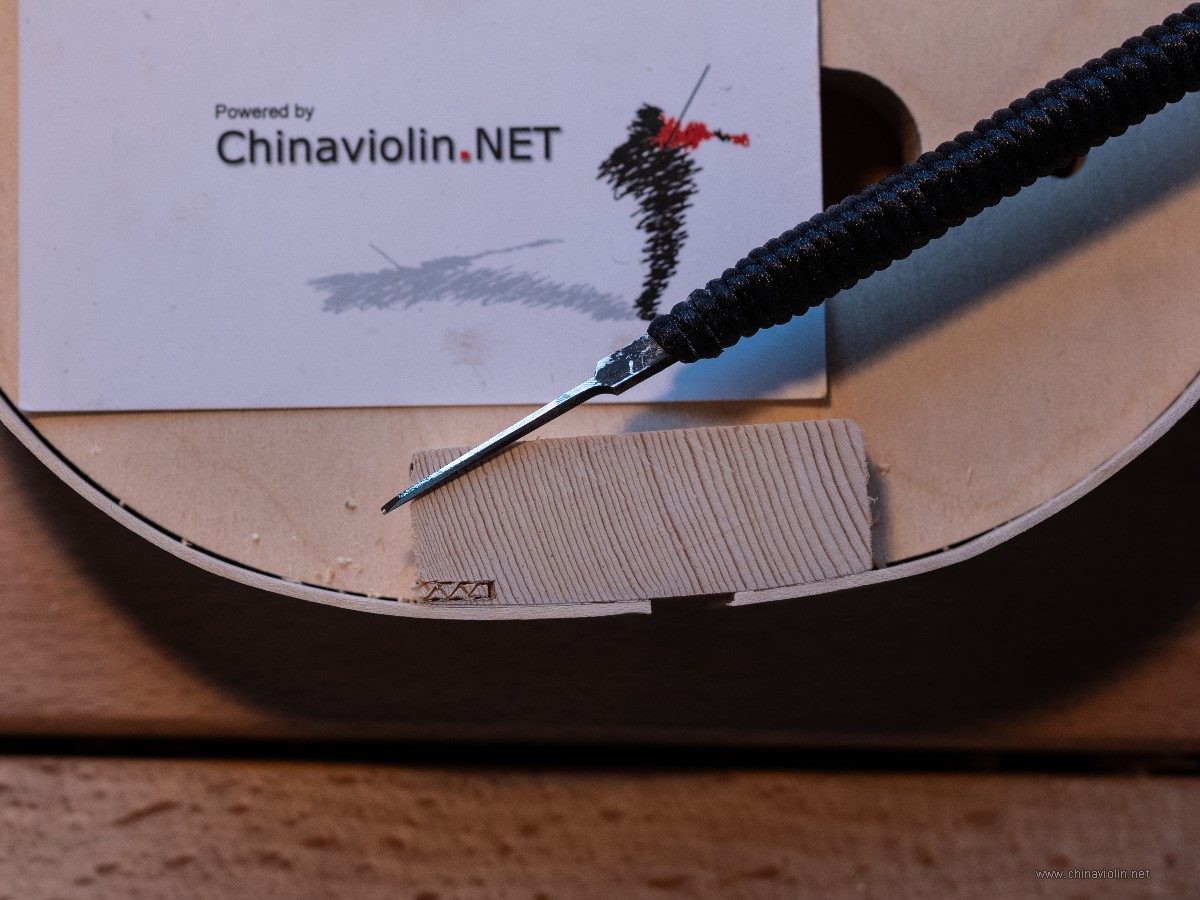

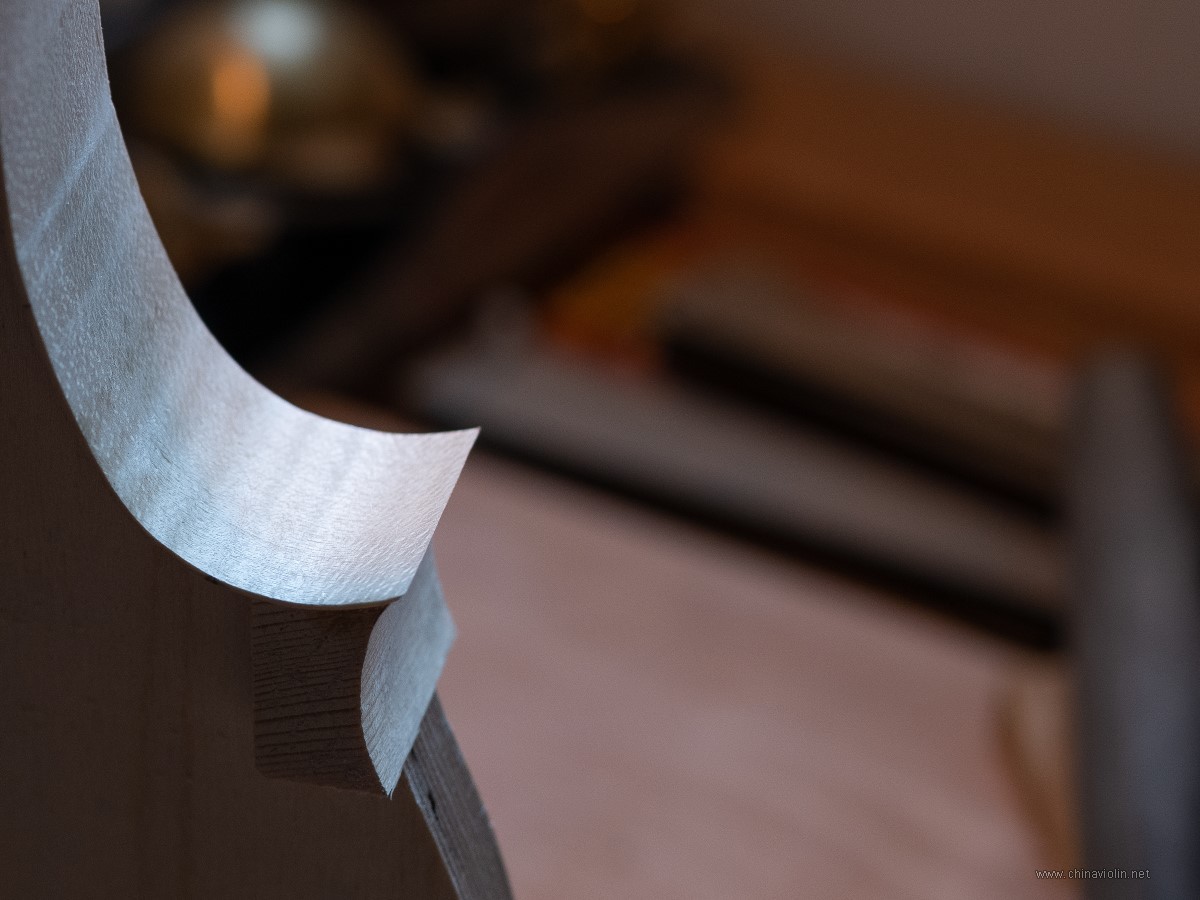

划条垂直线，把C腰多余的侧板锯掉。锯多少？发挥想象力用眼睛目测吧，这里可没什么参照物，想象琴头/琴尾的侧板延伸过来压住C腰处的侧板，C腰的侧板边缘是包在里边的，所以C腰侧板边缘是个锐角，刚好贴合在旁边的侧板上。

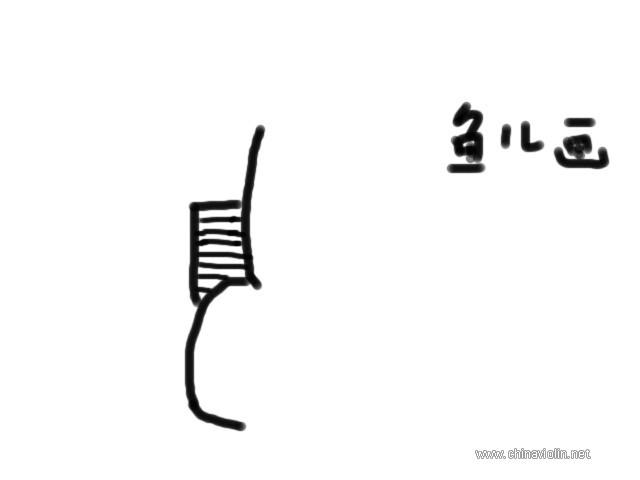

抽象图。

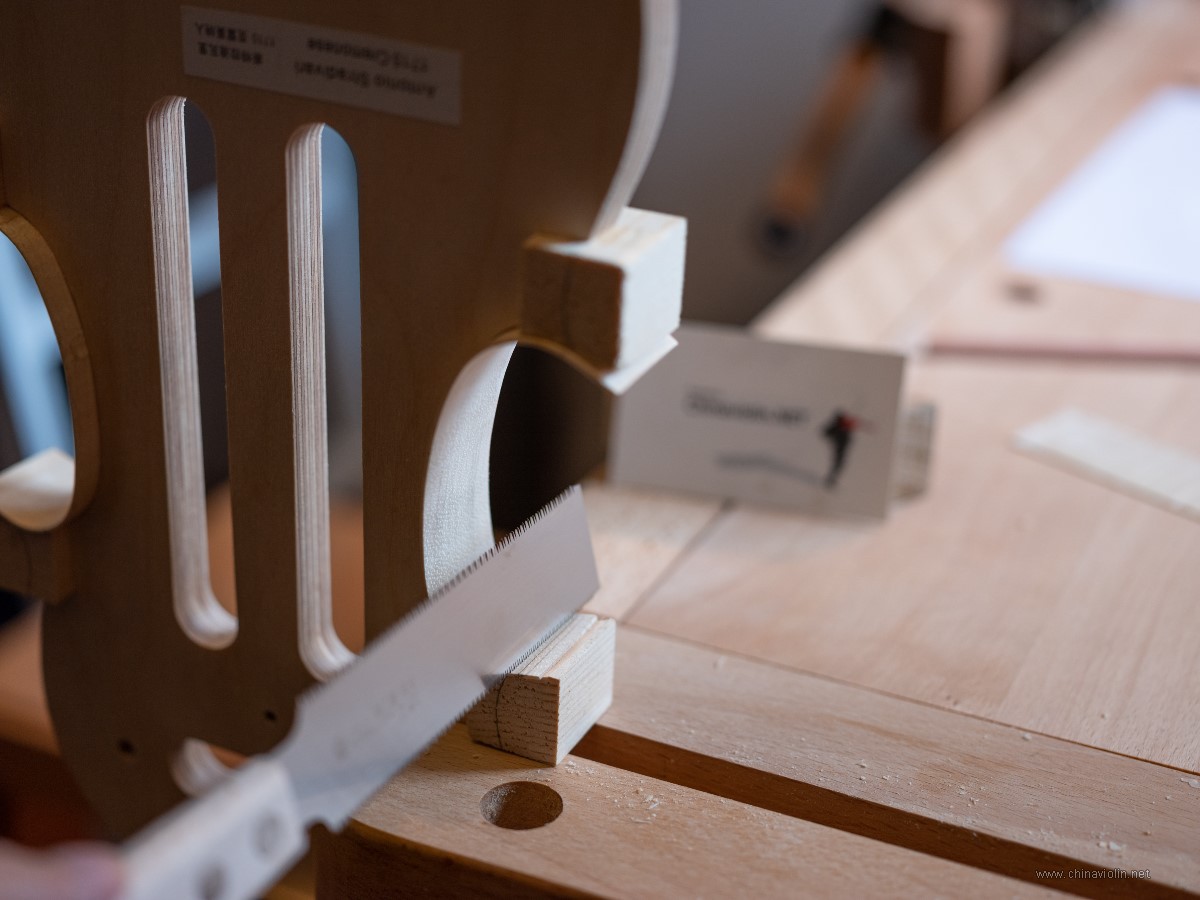

然后就是锯掉多余的部分。


用平铲稍微处理下边缘。

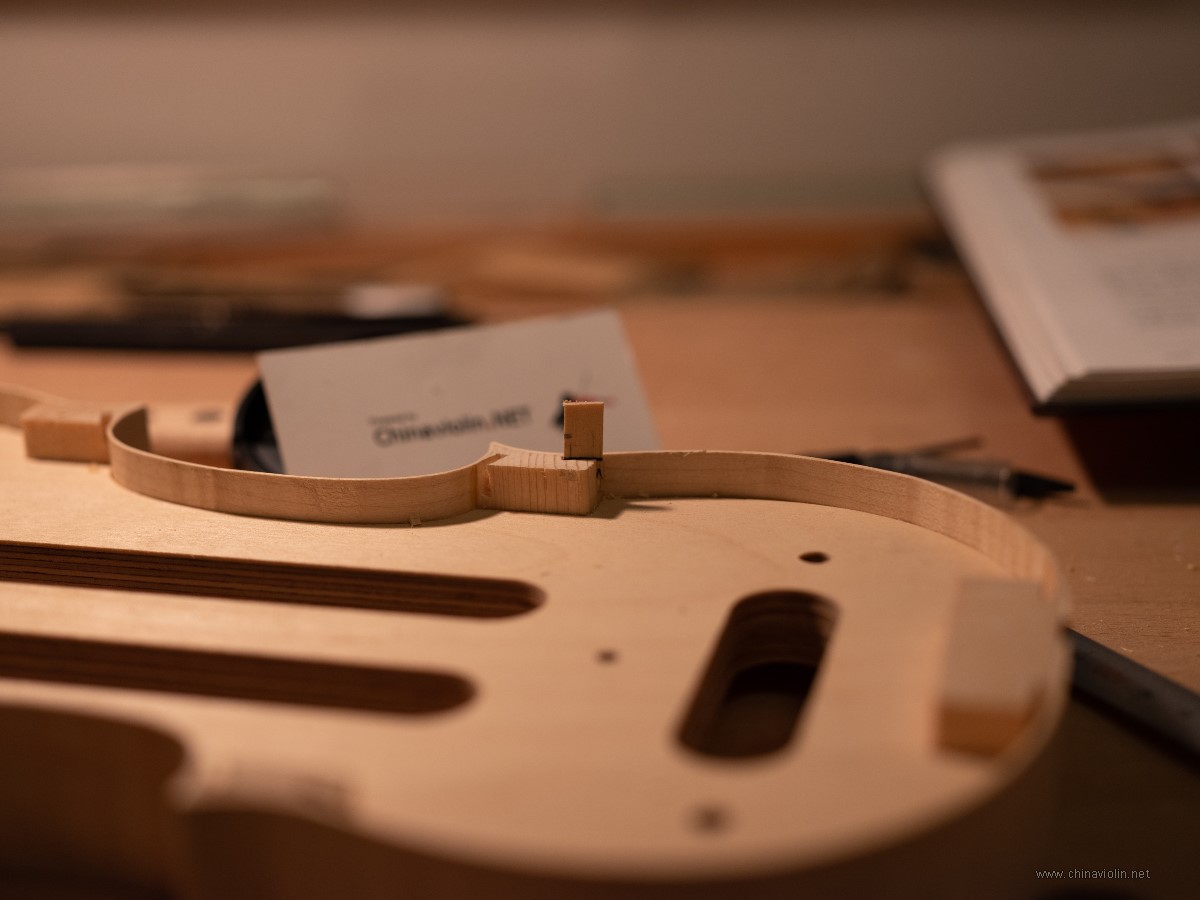

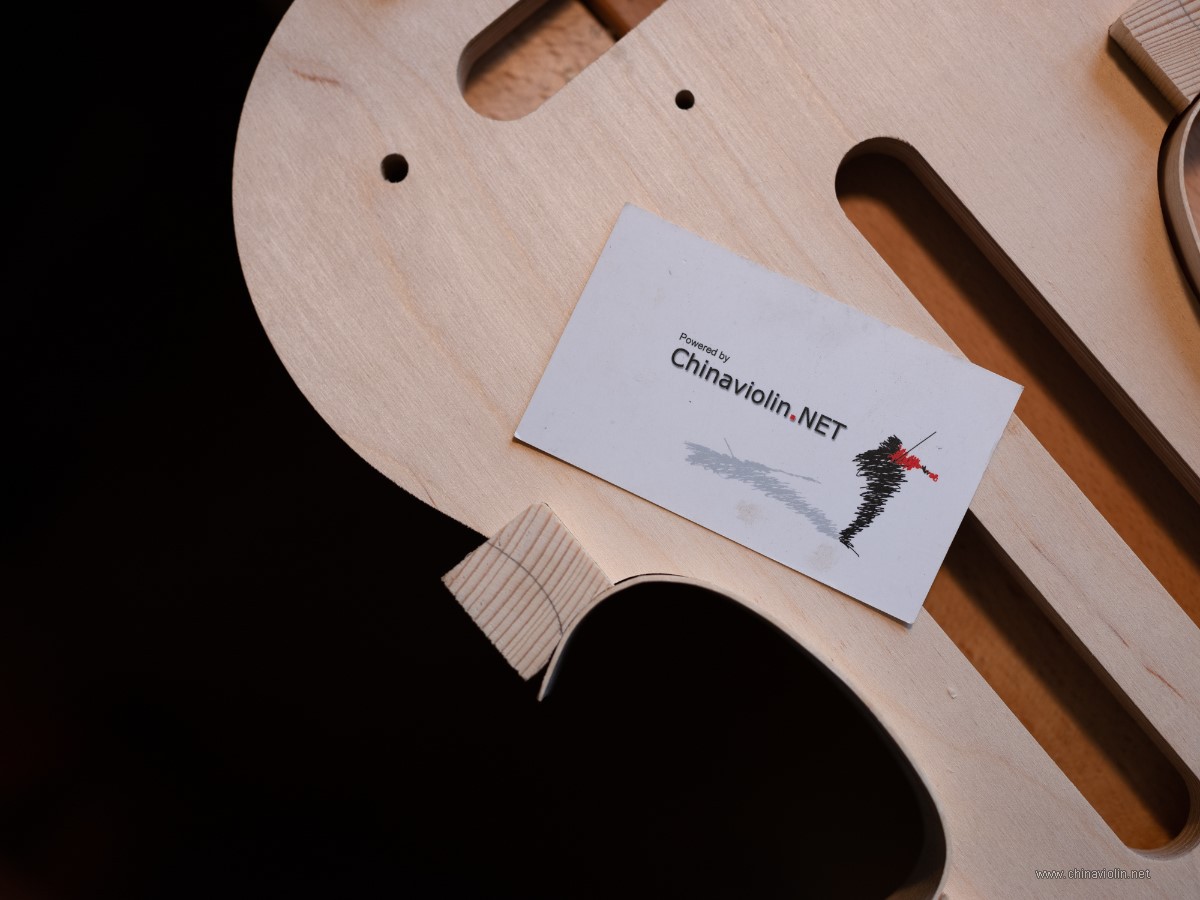

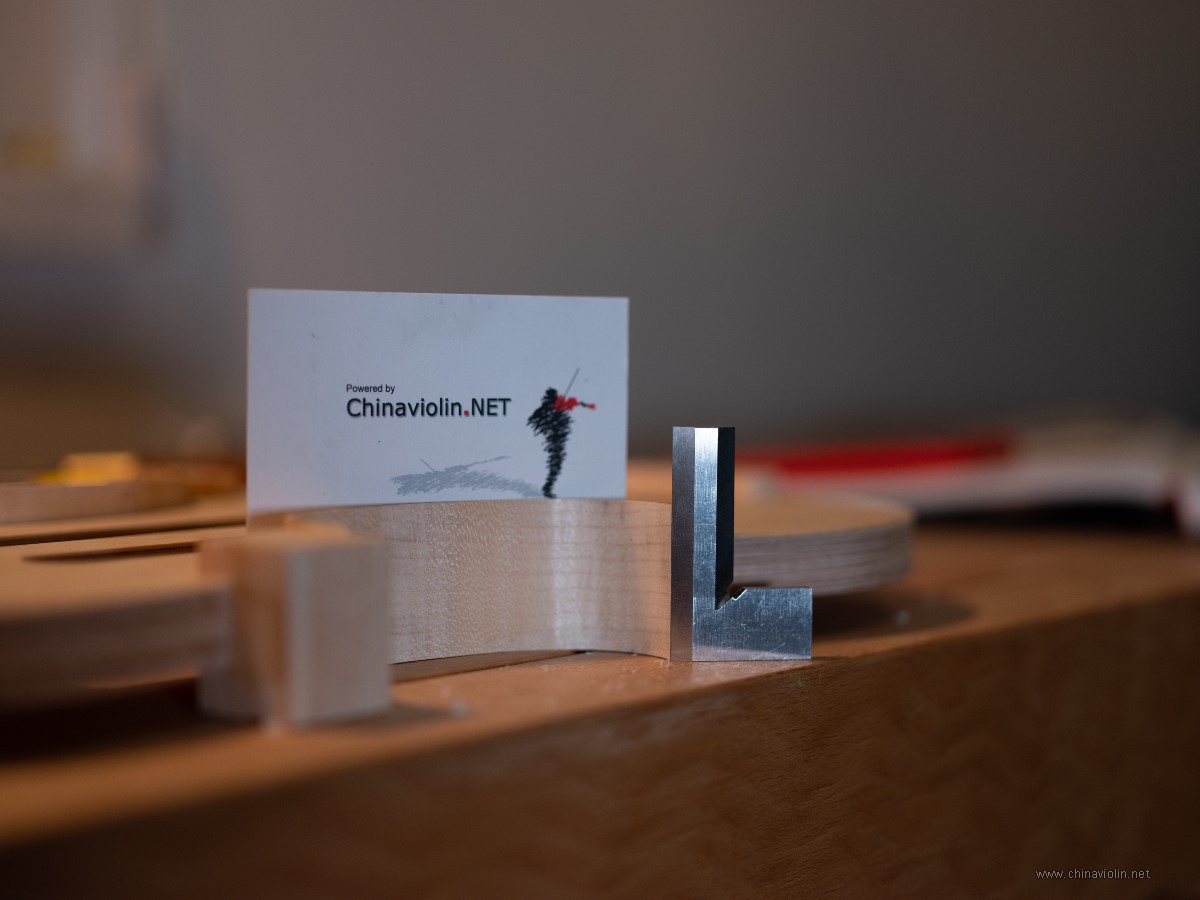

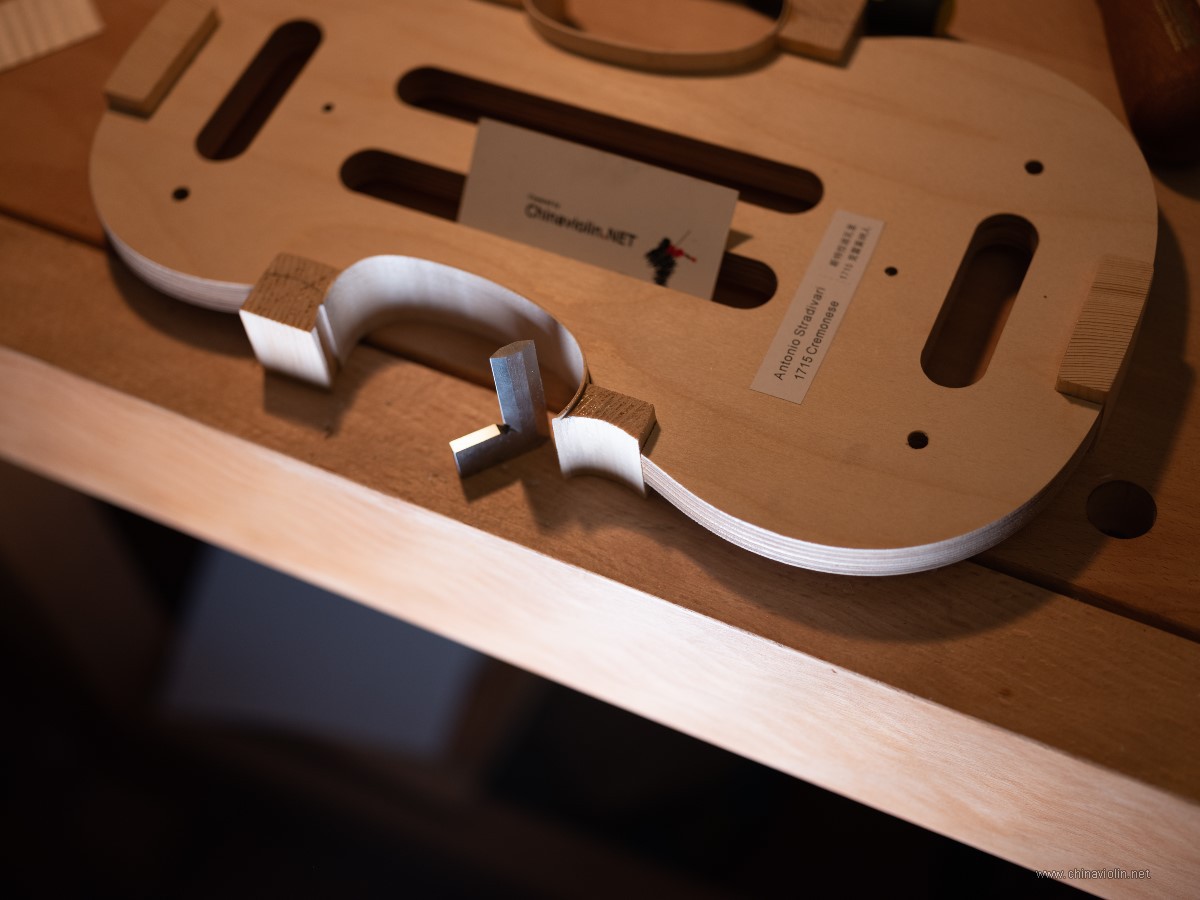

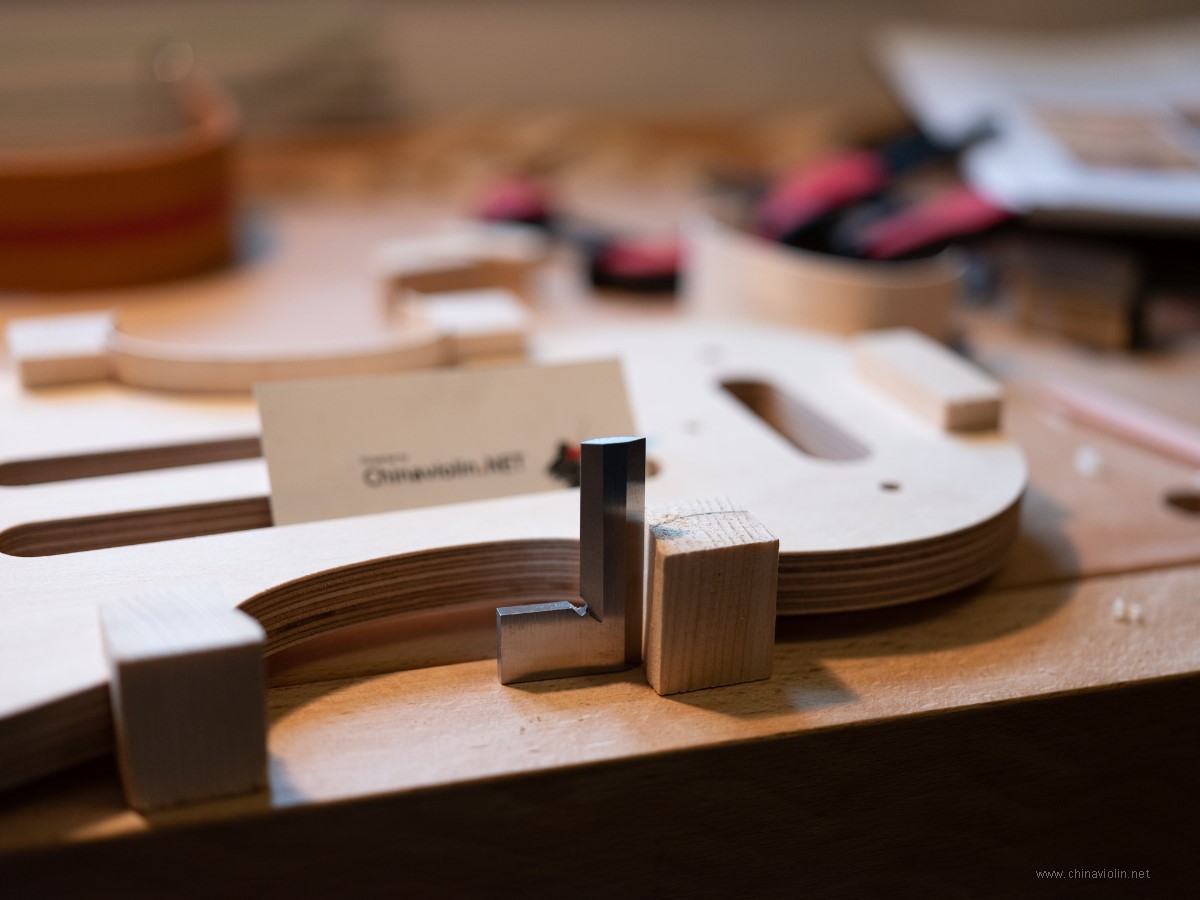

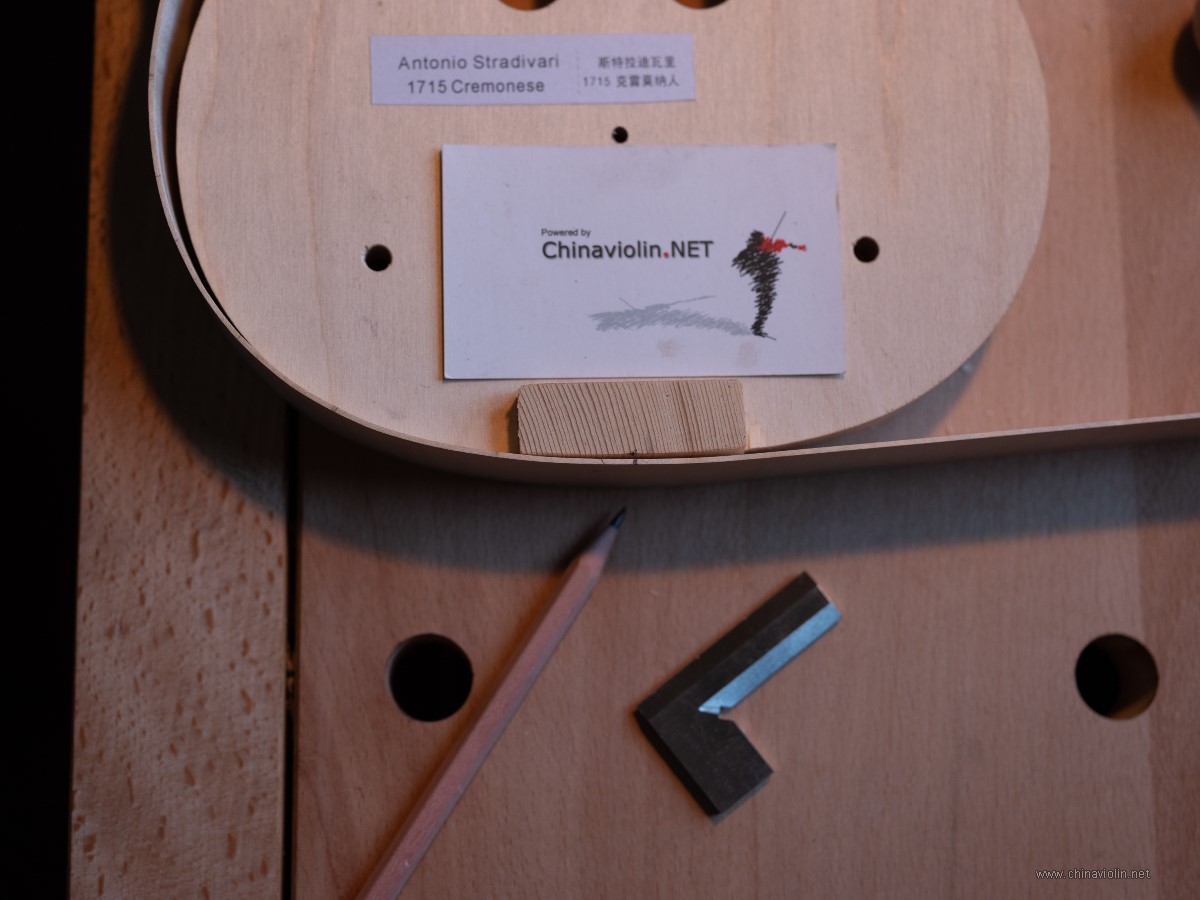

这是已经铲掉外侧角木的状态，用直角尺检测所有边的垂直。


做完第一个角木，剩余三个应该都差不多的步骤，就这样吧。

鱼儿

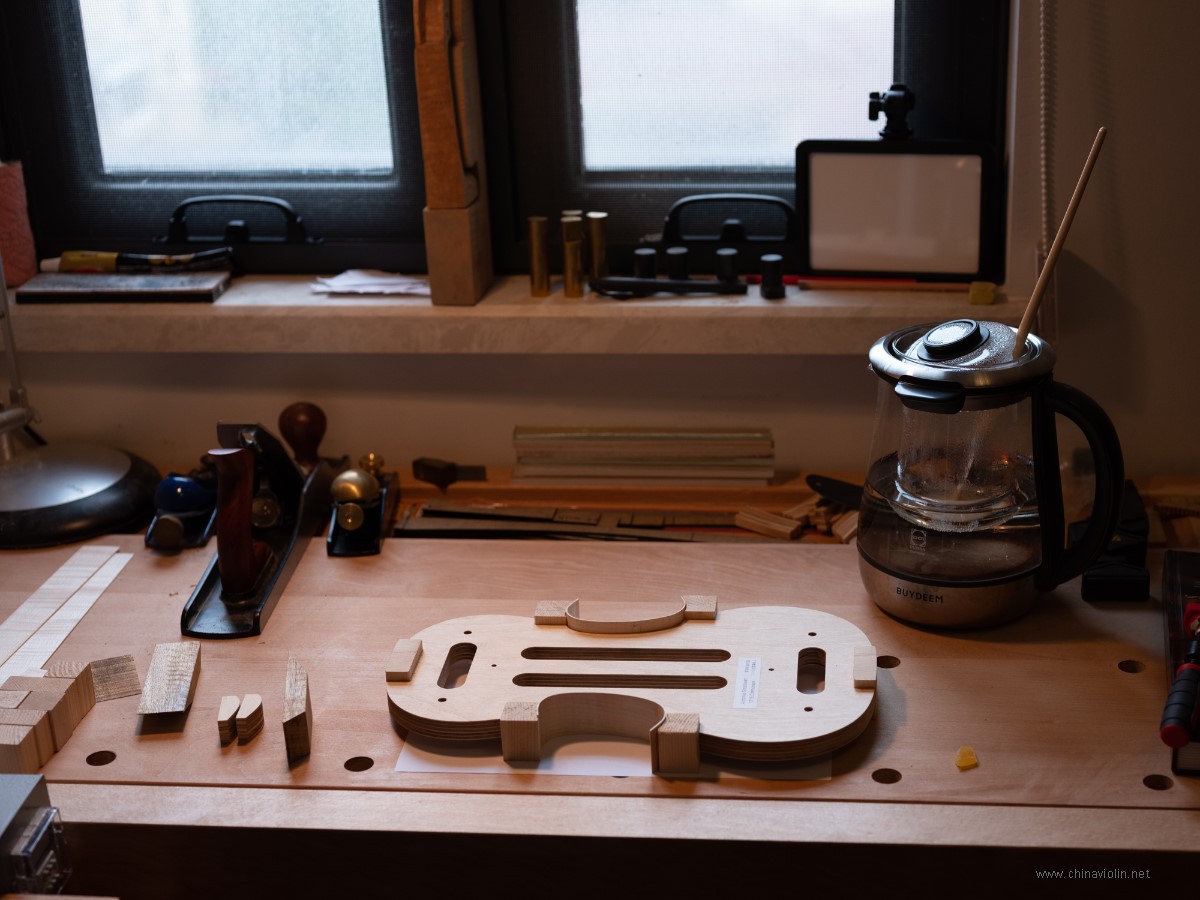

今天继续处理剩下的角木外侧。


用平铲去除大块的木料后，再用大号内刃u铲铲去细致部分，在外侧角木和c腰交界处用小号内刃u铲剔去木料并保持连接弧度顺畅。


完成。




这是用到的工具，半圆锉、大小内刃u铲、小平刨、平铲、小直角尺、和右下角调试衔接弧度的弧形木片。

鱼儿

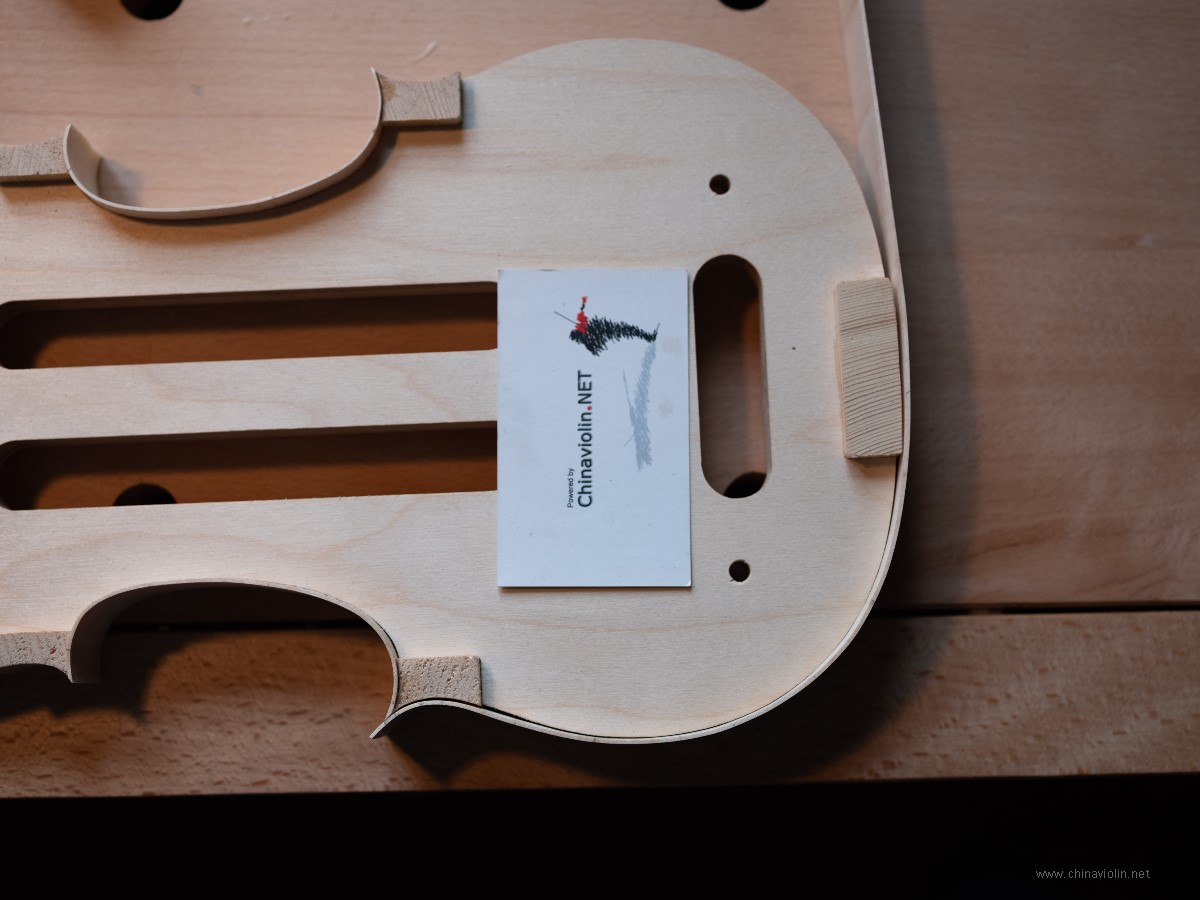

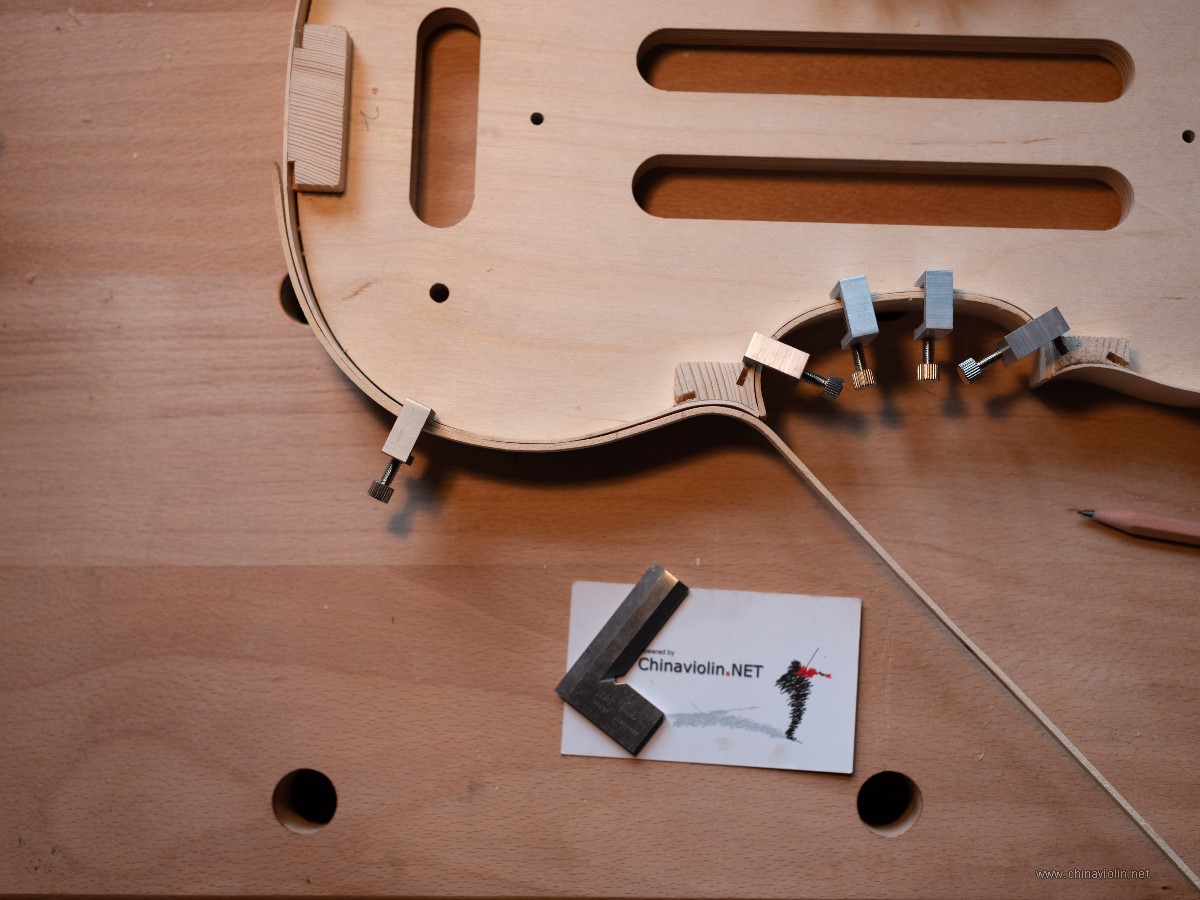

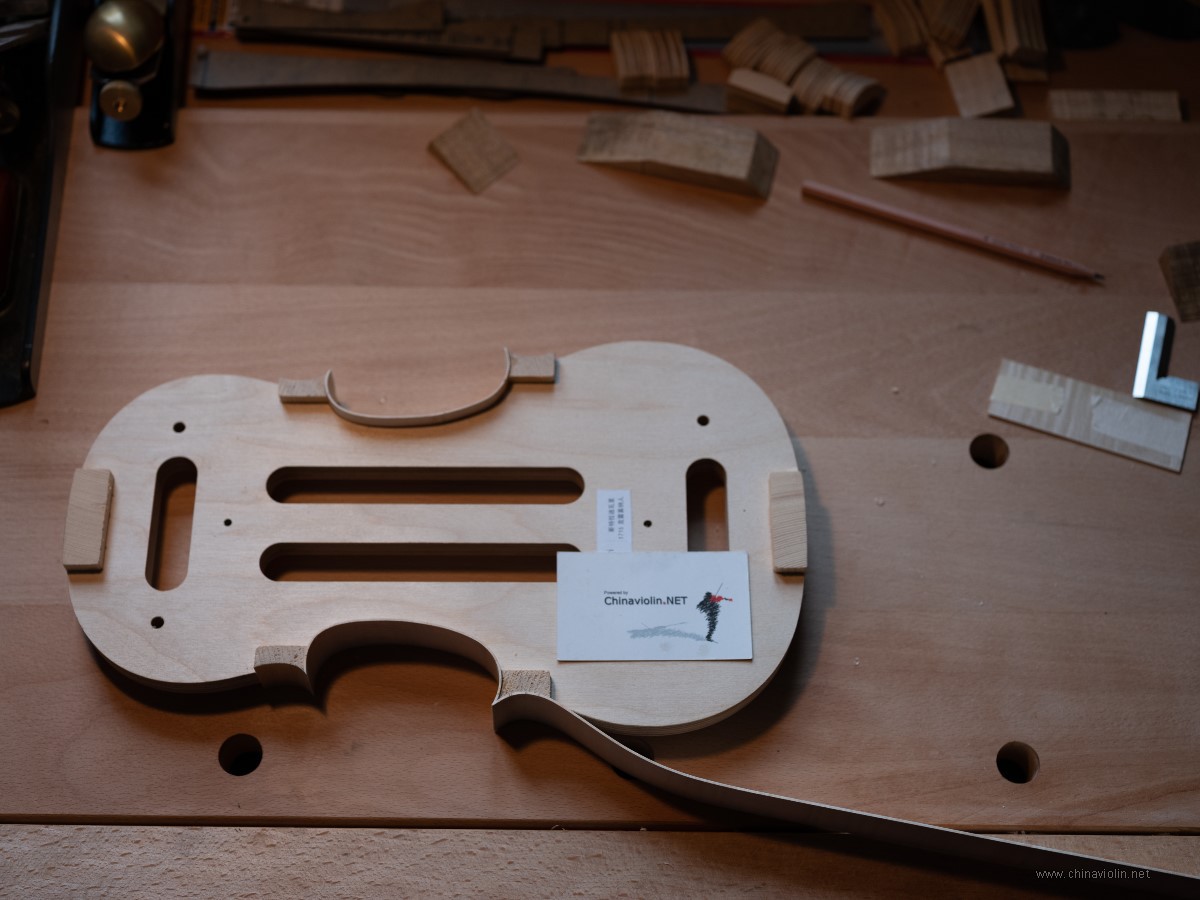

热弯下部侧板框，感觉难度比c形弯复杂，因为弧度越长需要校正的点就越多，又得注意细节又得观察整体。


我从角木这里开始热弯，一个原因是这根侧板料只有40厘米必须精确节省使用，下部侧板需要22厘米，一条木料40厘米做不成两个下部侧板，最多只能做一条下部侧板+一条上部侧板。这里我用了蒸气的处理方法，因为角度很大。

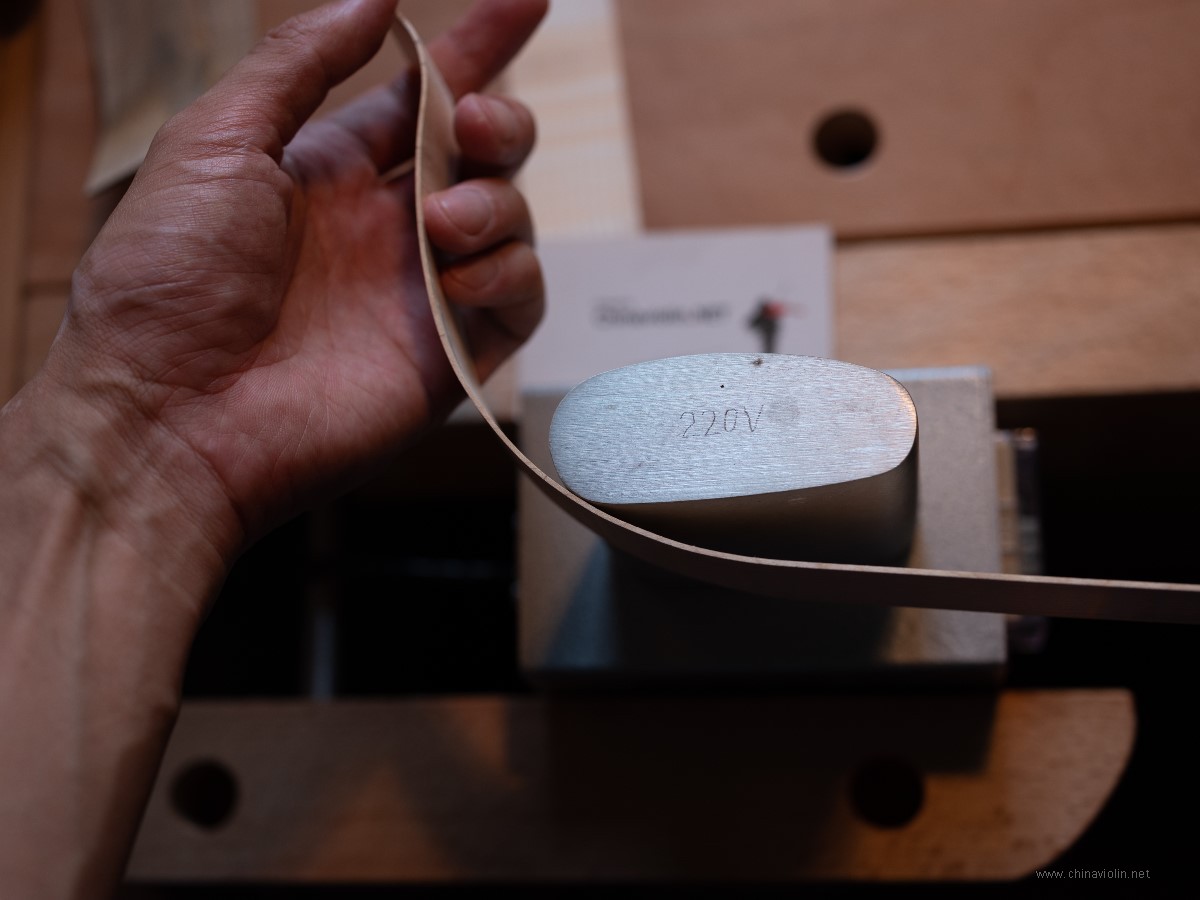

慢慢弯。


慢慢弯。


反复正反面校正弧度。

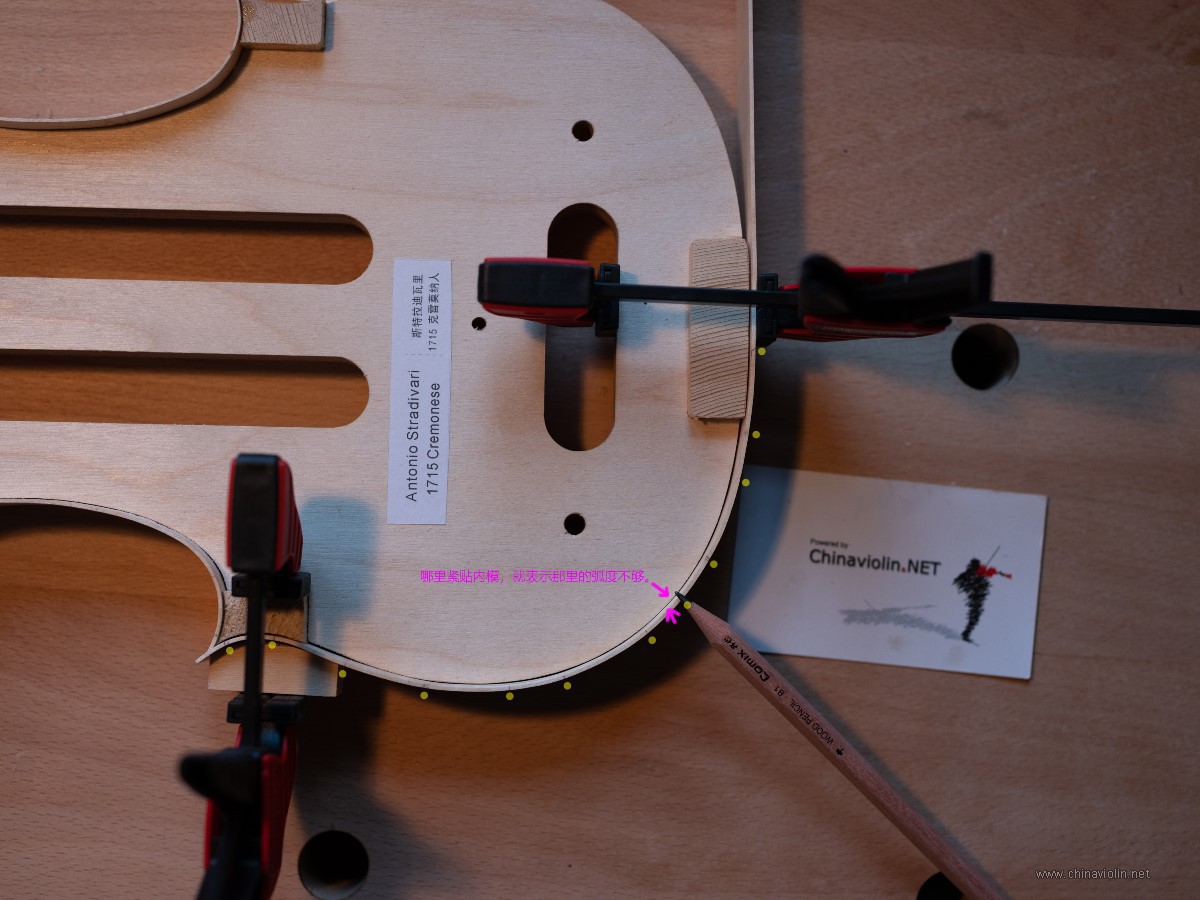

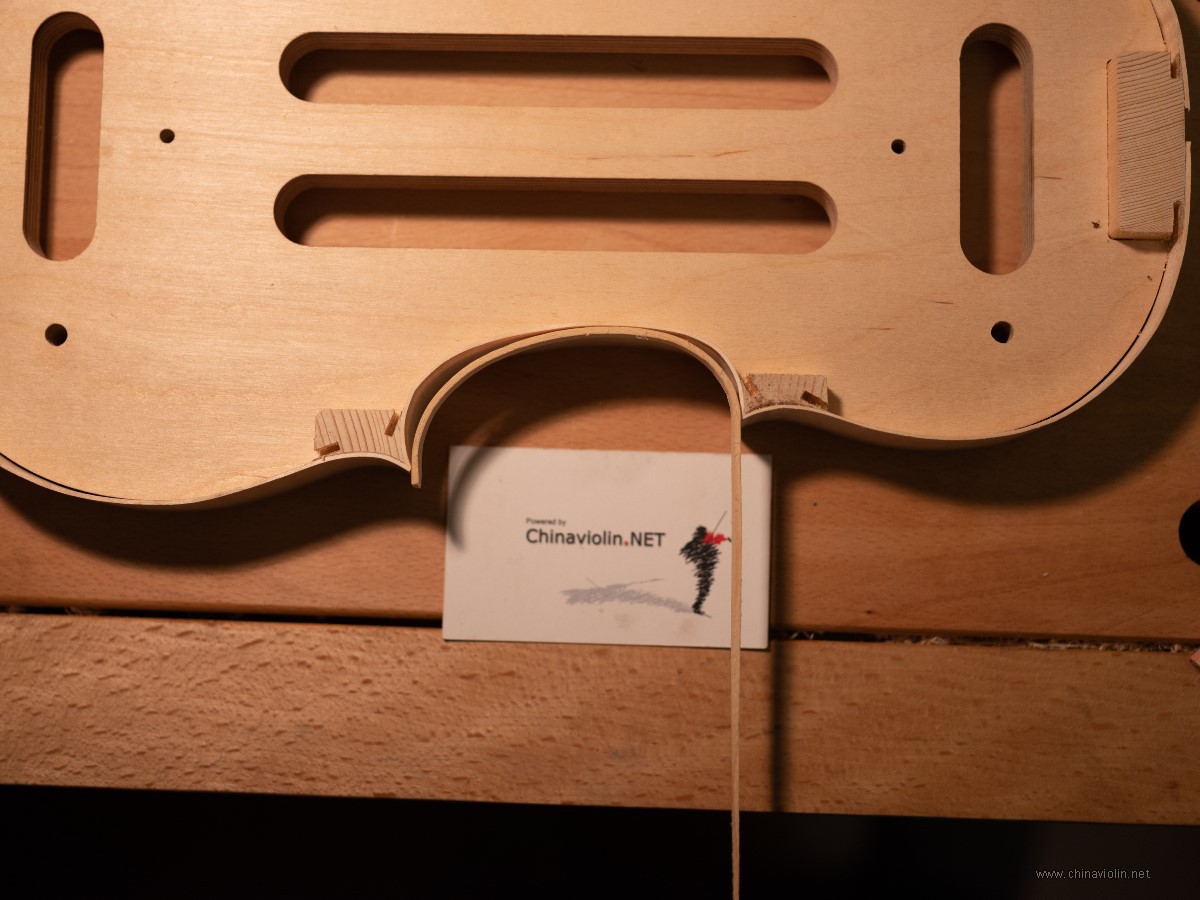

黄点是我校正过的地方，试夹上去后哪里紧帖内模的就是那里弧度不够产生的应力，就从紧贴处增加弧度。
发现的问题是C形弯的侧板边缘还得修正才能连接上。

春华之语

鱼儿 发表于 2021-5-17 23:43
我一直认为《小提琴制作艺术》是一本艺术类书籍，而不是教科书。因为它总是给你描绘个轮廓让你理解个大概， ...

我见楼主的衬条用料好像不对，不是要求“低音梁、音柱、首尾木块、琴角木和衬条均应使用和面板质量相同的材料”的吗？

春华之语

鱼儿 发表于 2021-6-7 00:07
不太清楚这个说法，目前只是抱着试验的态度去做琴，所以手头有什么就用什么，暂时也没得选。
...

我也只看了陈元光著《提琴的制作与修复》和国外相关资料了解的，陈元光是这么说的“衬条，用迂回 固侧板和联结直撑木块，木料采”，也有用木色深红棕色的柳木，质地坚硬。国内制作者还有用泡桐木，其木质轻而又有适当的强度、声学性能也很好，可以减轻整个琴的重量”。所以想请教你。

鱼儿

春华之语 发表于 2021-6-7 06:41
我也只看了陈元光著《提琴的制作与修复》和国外相关资料了解的，陈元光是这么说的“衬条，用迂回 固侧板和 ...

我也想试验泡桐和柳木的区别，目前还没有进入这个工序。因为泡桐很便宜又容易获得，所以想试试。从结构来看，衬条只是作为帮辅增加胶水粘接面积的作用，在这前提下越轻越好。

鱼儿

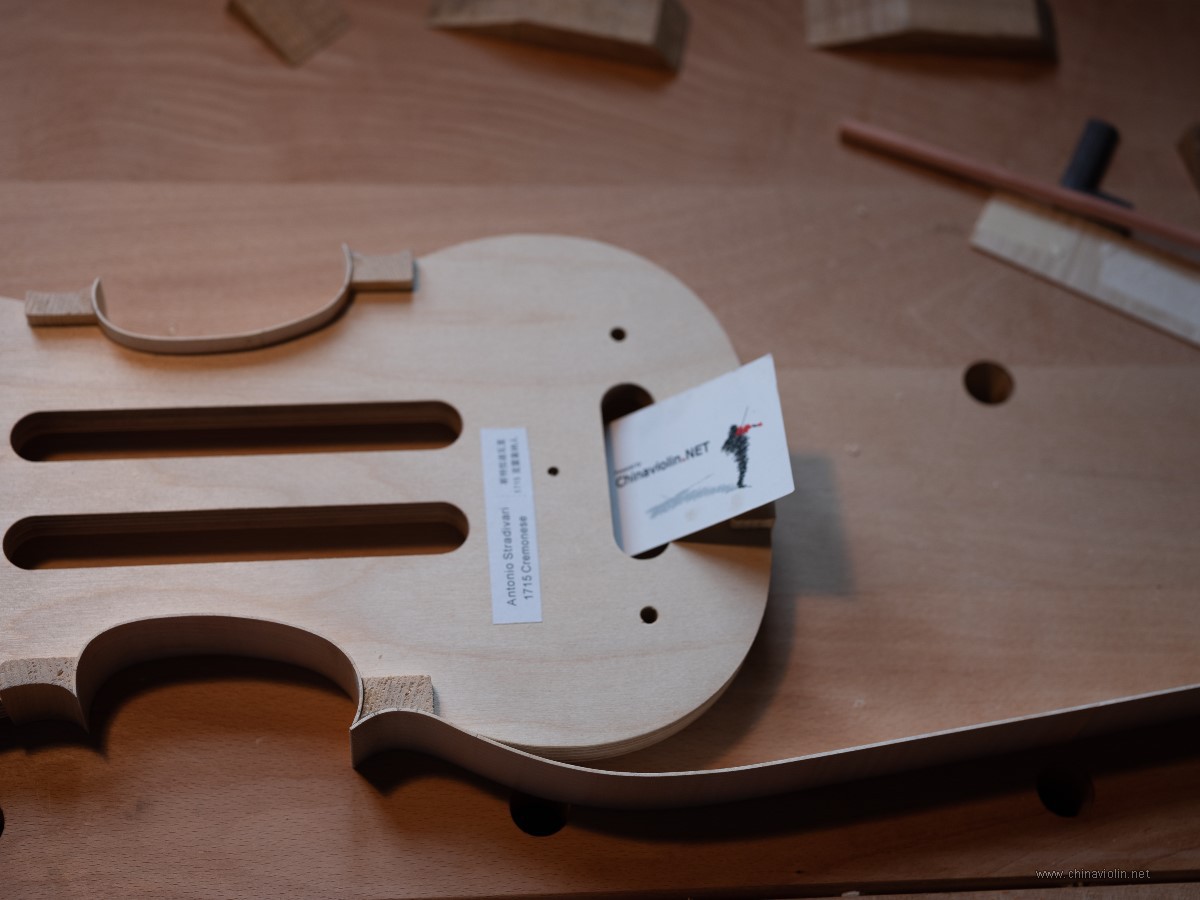

继续加工两条底部侧板。

难点在于：
1、角木的细微弧度和垂直度要不断修正。
2、侧板弧度要用烙铁反复修正，修正好的侧板放时间久了就又会恢复原状。

总结体会：
1、两条侧板应在准备粘胶当天处理到完美的无应力弧度，否则放置一天弹性恢复又得重新热弯。
2、两条侧板应用胶布连接后从尾木中线处开始粘接以避免两边长度不均的问题。
3、胶水要调得稀一点，因为这个粘胶过程比较复杂费时以及需要更多纠正时间。


要铁烙处理到自然状态无应力再上胶。

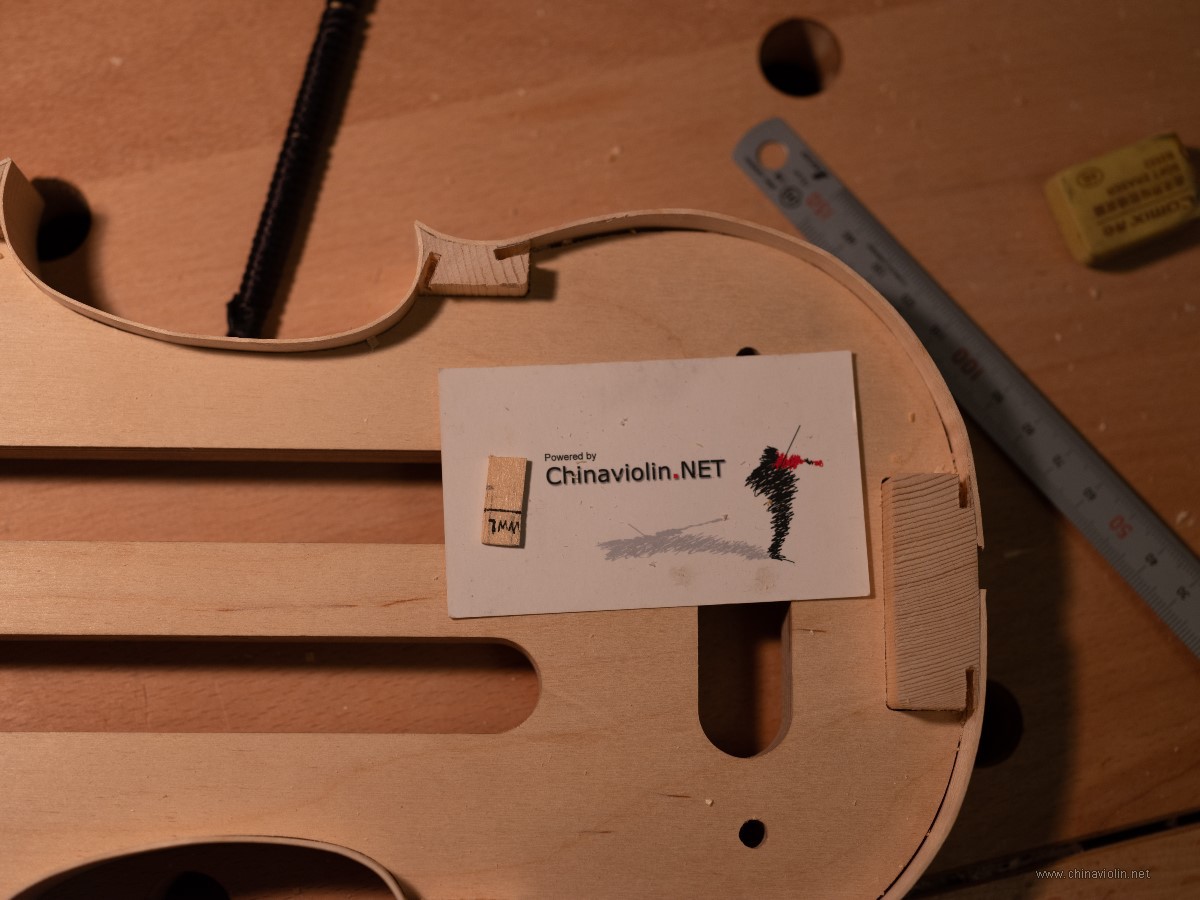

标好中线。

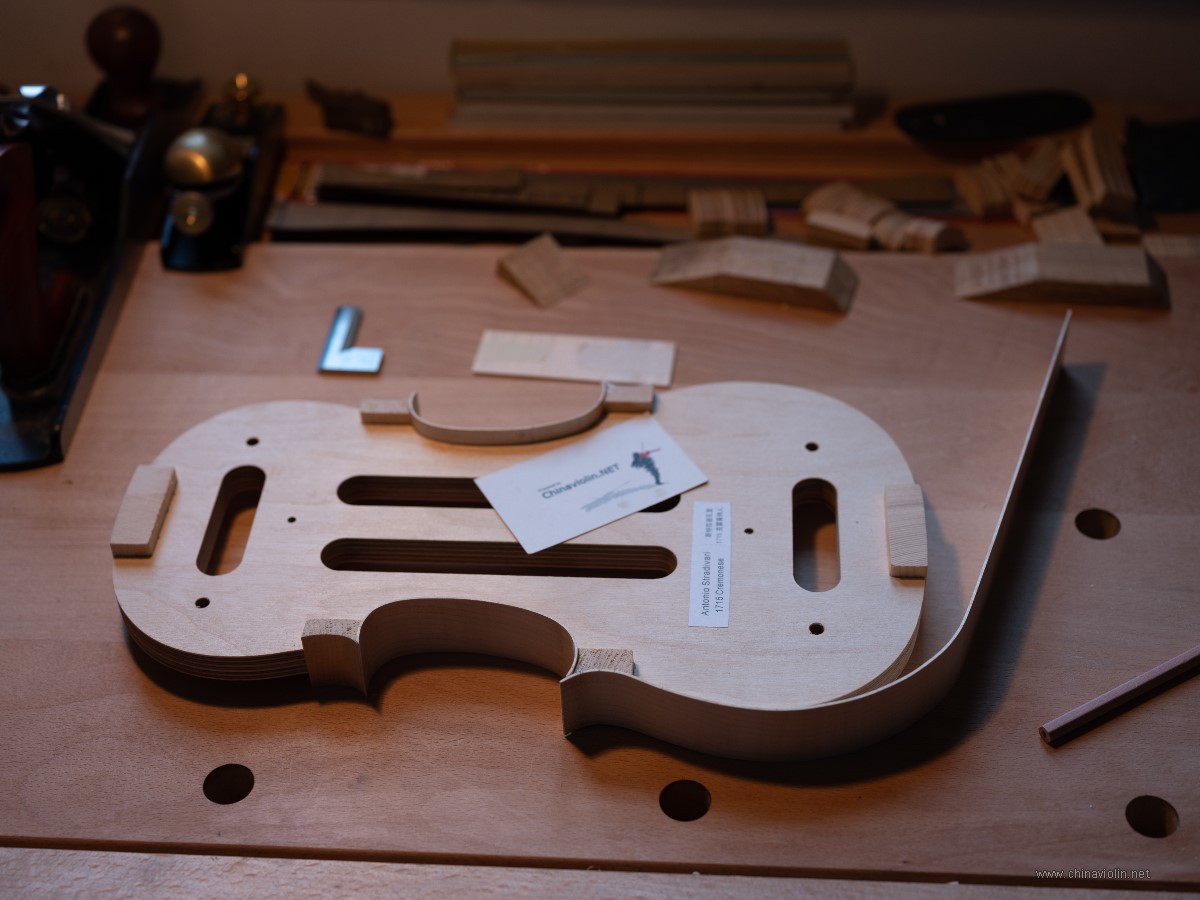

同时做好两根下部侧板备用。

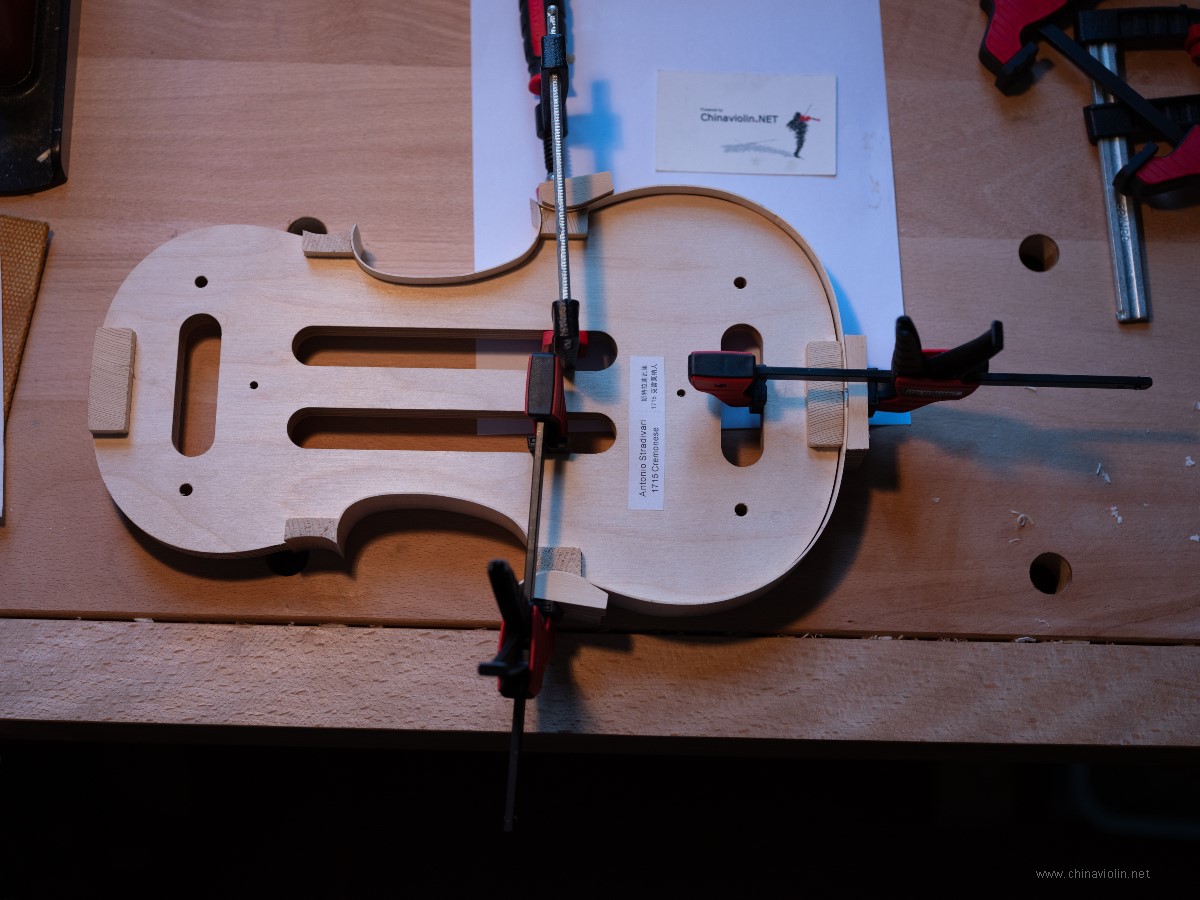

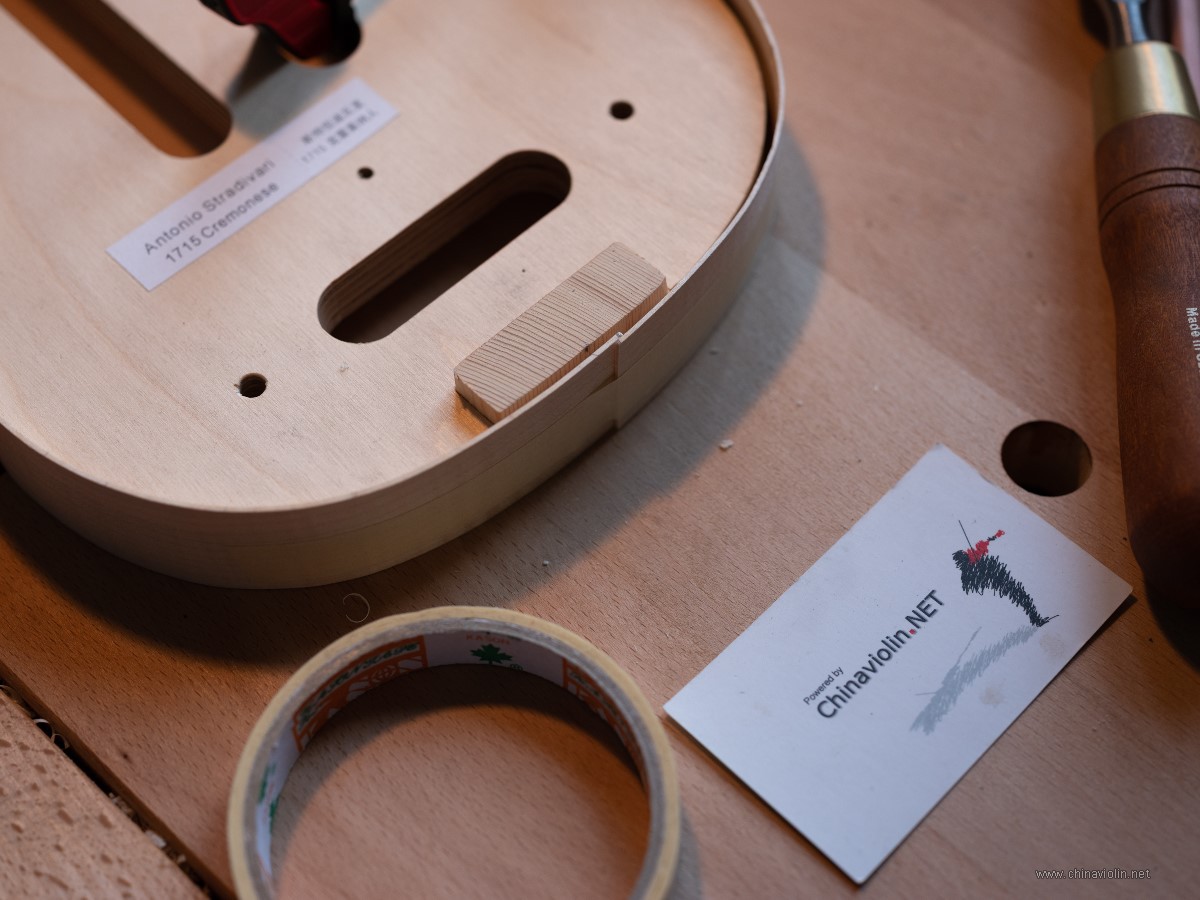

中线处我用弹性胶布辅助压紧两端，侧板先重叠交错着贴上胶布。


再张开来使木板两端对接然后利用胶布弹性撑开来，胶布的弹性就会使两条侧板紧密贴合在一起。


这样子就能从中线开始上胶了。

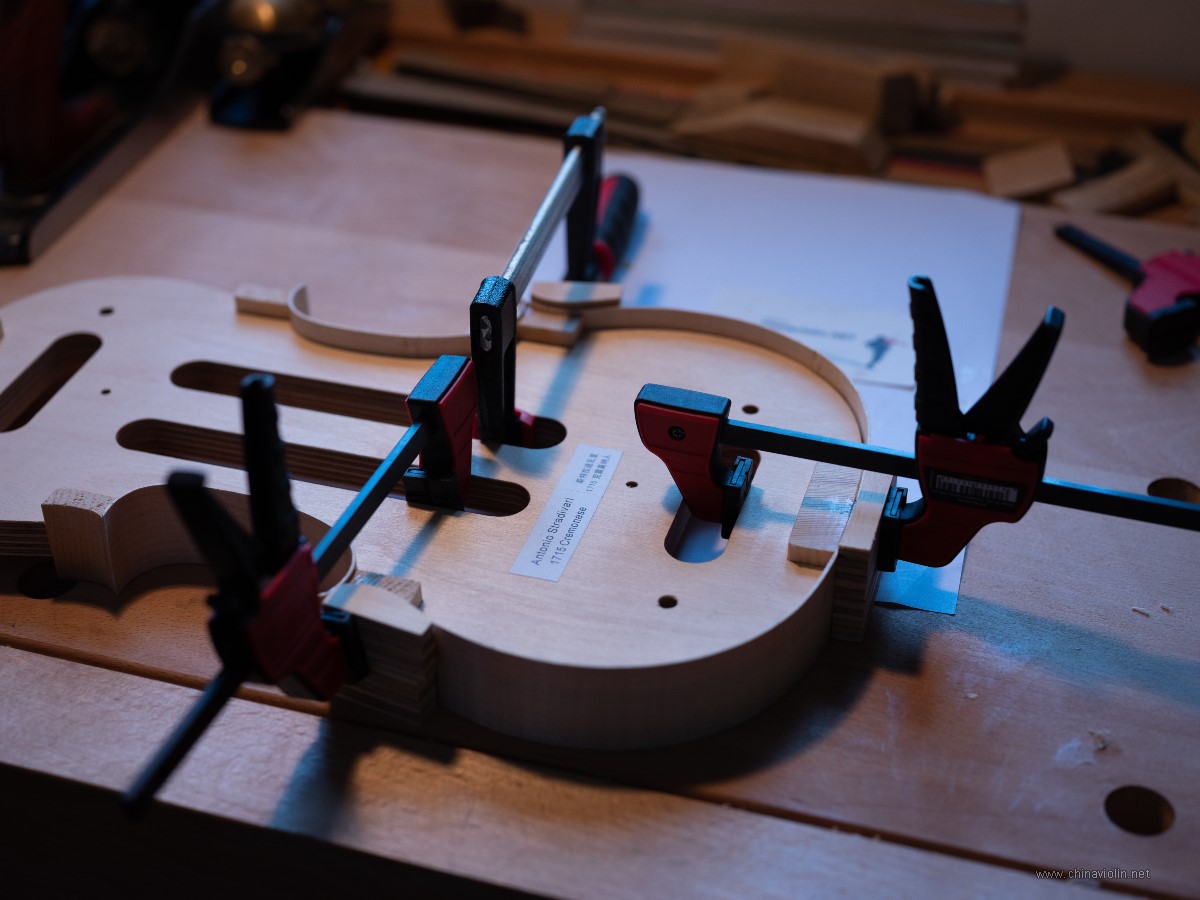

其余两个角木刷胶上夹具静置。


就这样了。

鱼儿

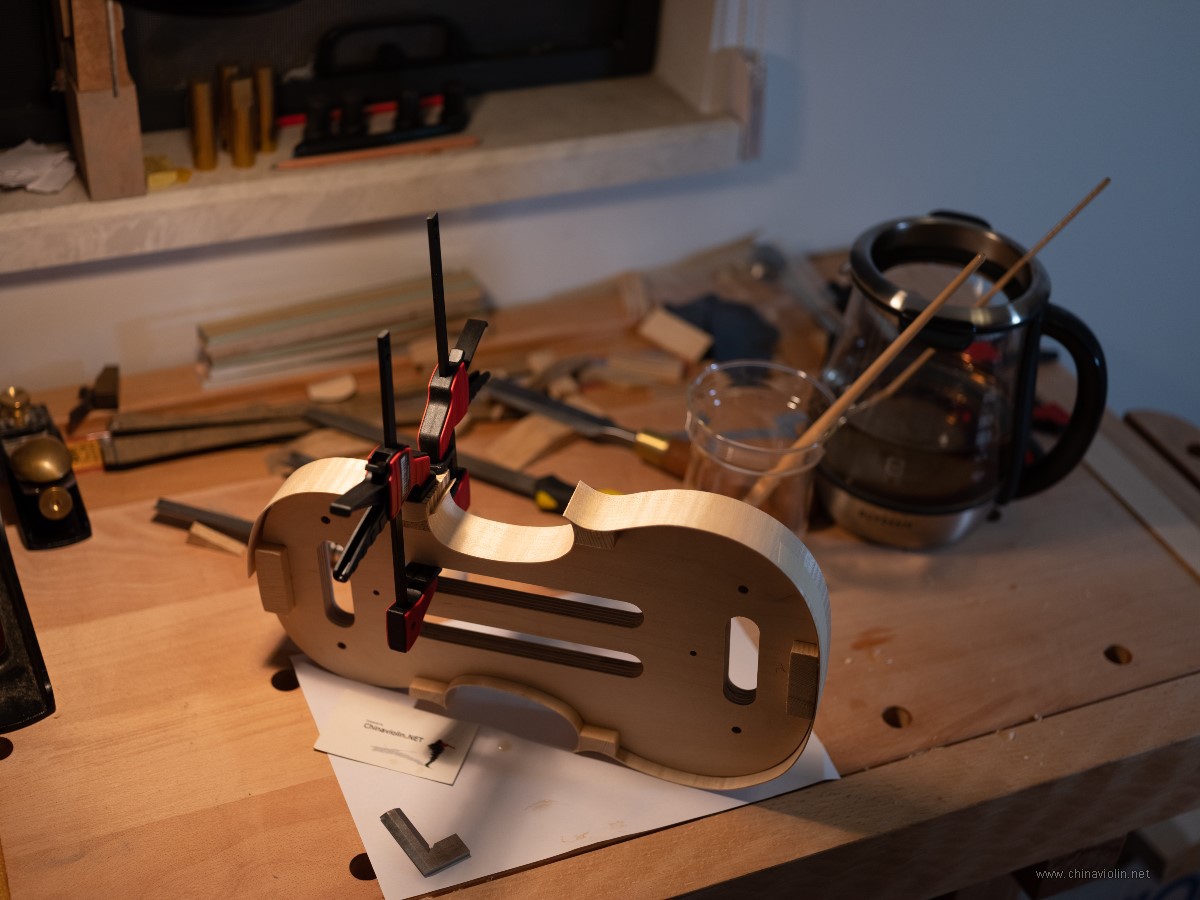

碰到木头戗槎，反复多次都弯不下去。




音乐，走起——

鱼儿

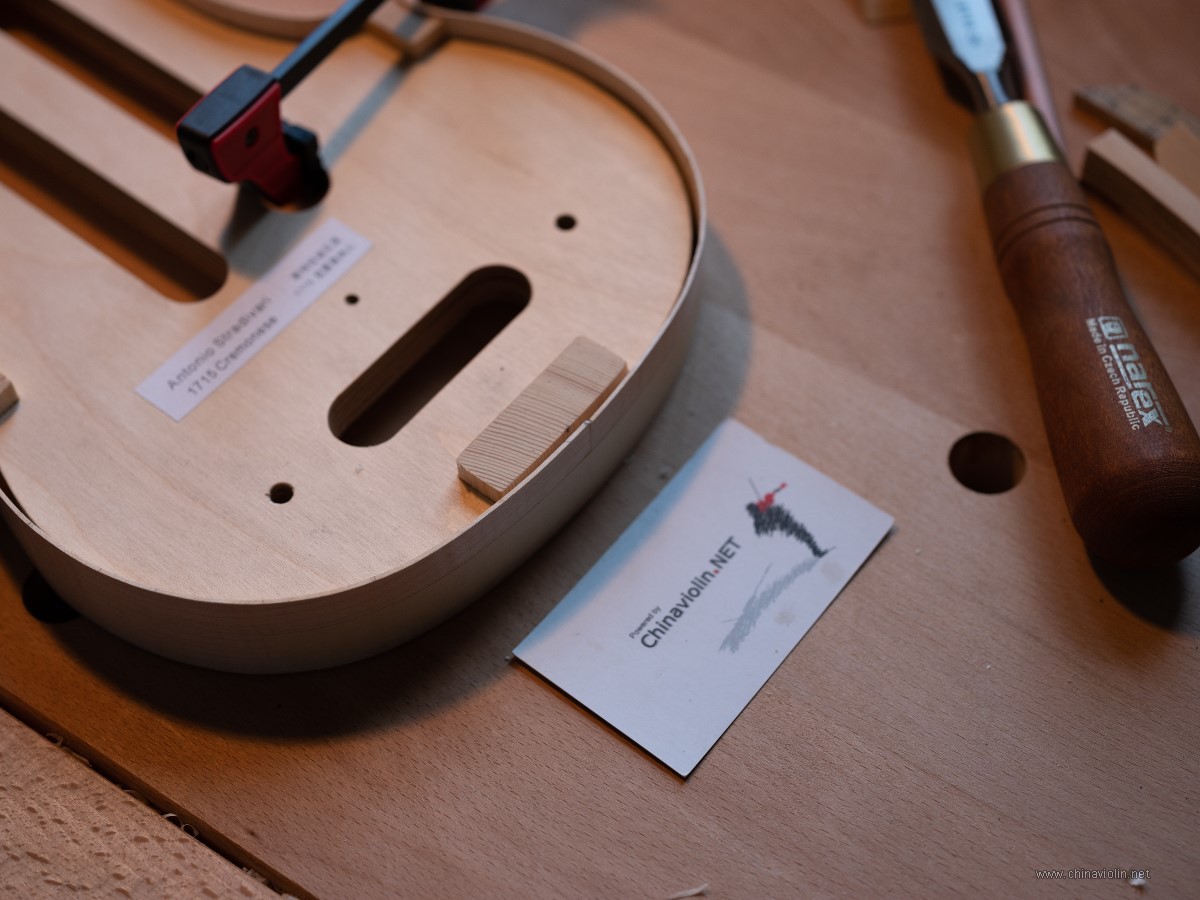

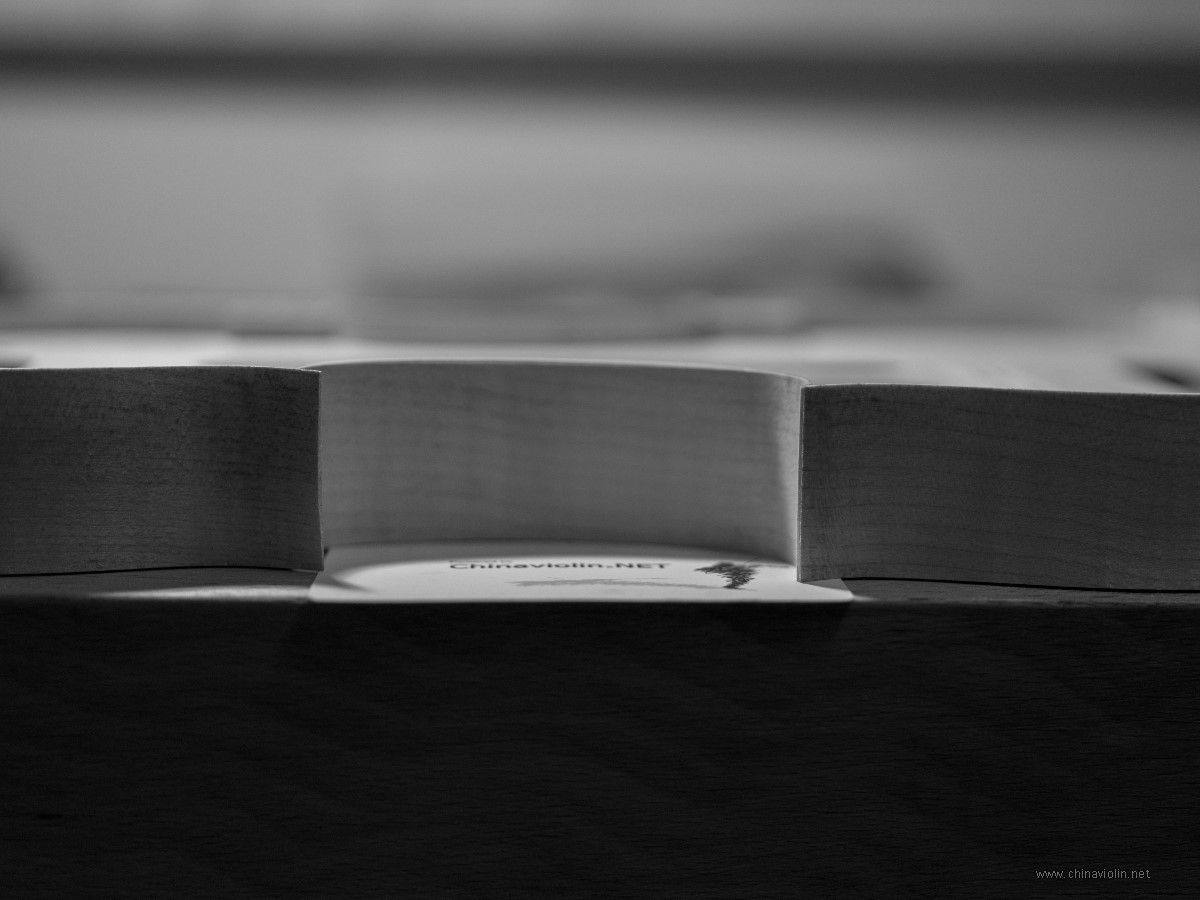

合拢。

鱼儿

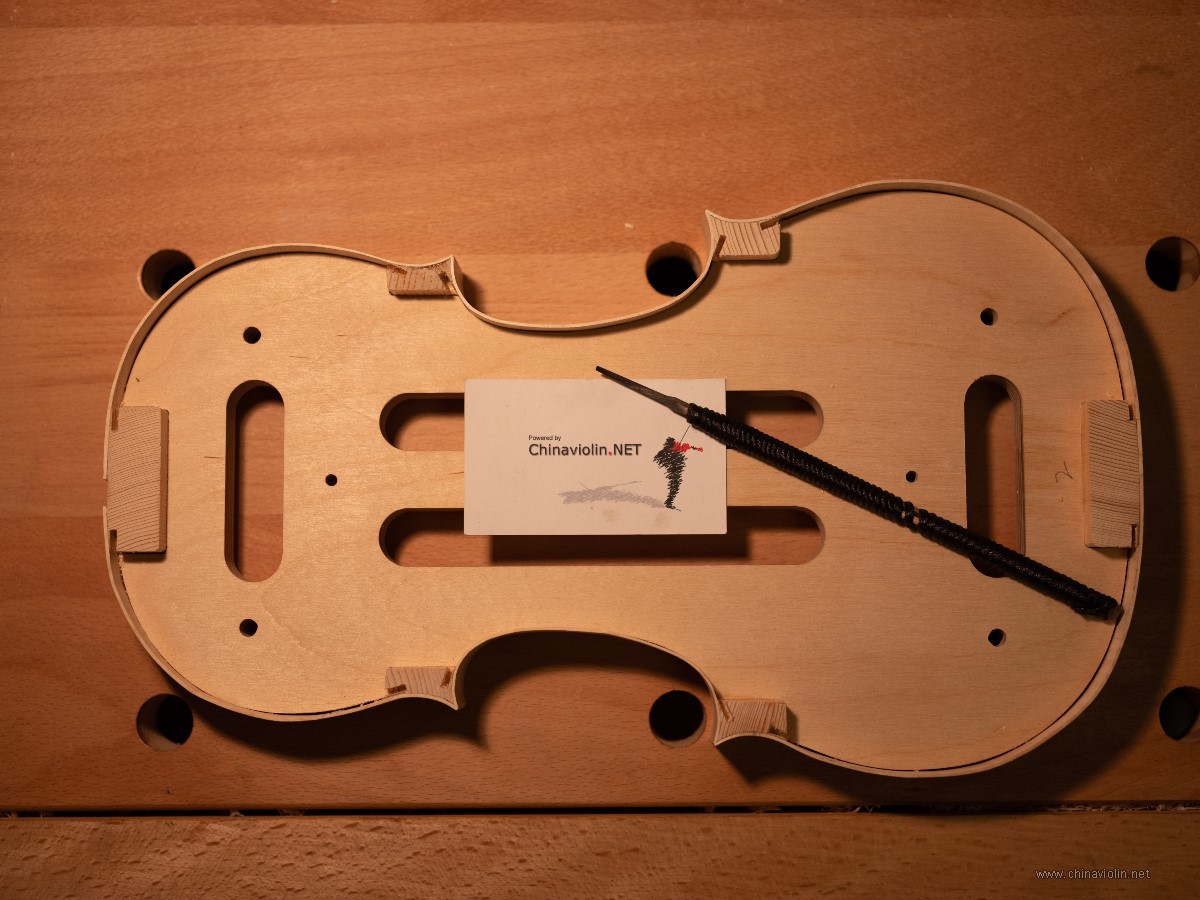

今天把4个角给削平了，一下子就精神起来。


难点：使c弯和上下两端的侧板衔接自然线条流畅除了静心琢磨外，手和工具还得能听从大脑指挥才行——多练呗。

心得：
1、余料比较长就用锯子锯掉剩1mm，再用平凿削平后用小平刨收尾。
2、凿子不要一铲到底，否则两端会开裂，下面有详述。
3、刀越锋利处理起来越干净利落，钝的刀除了会跳刀危险外，还会弄坏脆弱的侧板。

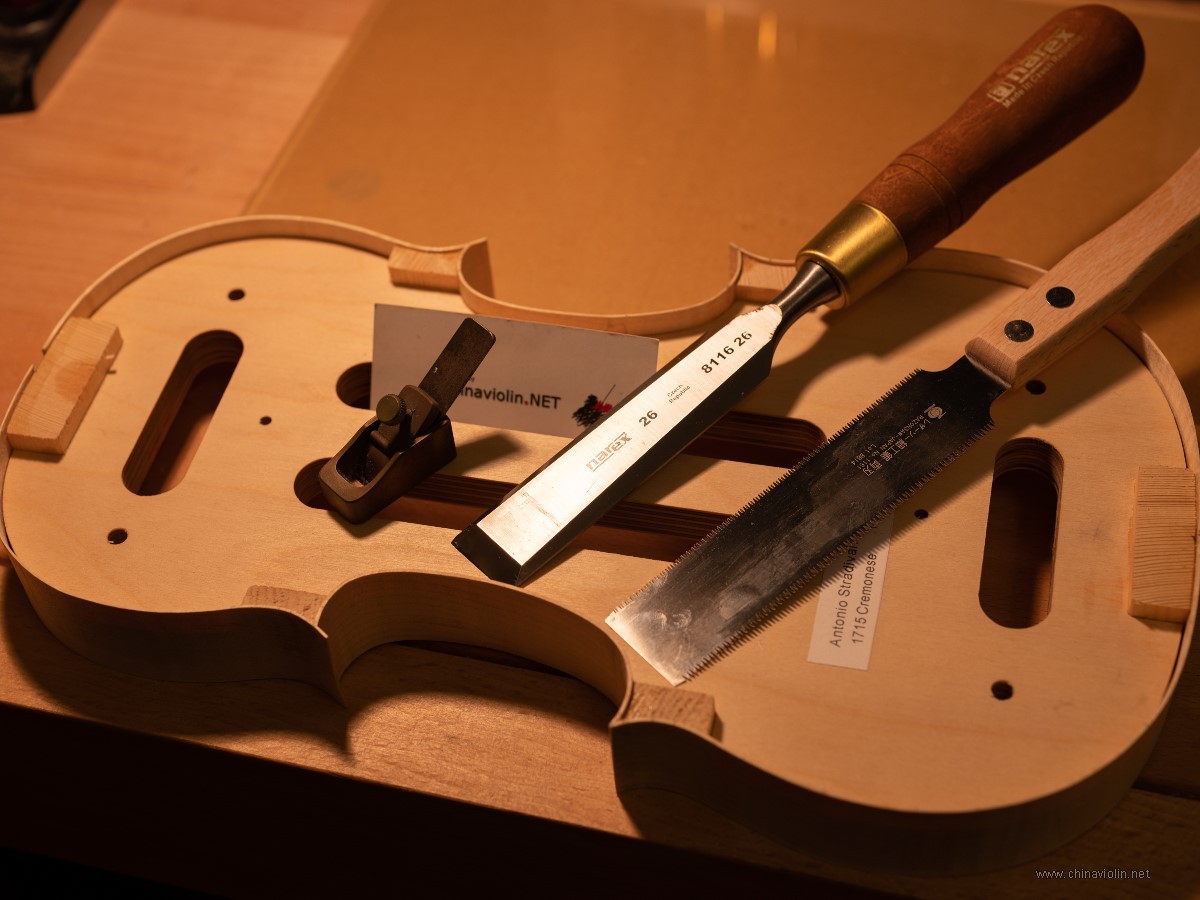

玉鸟出动。

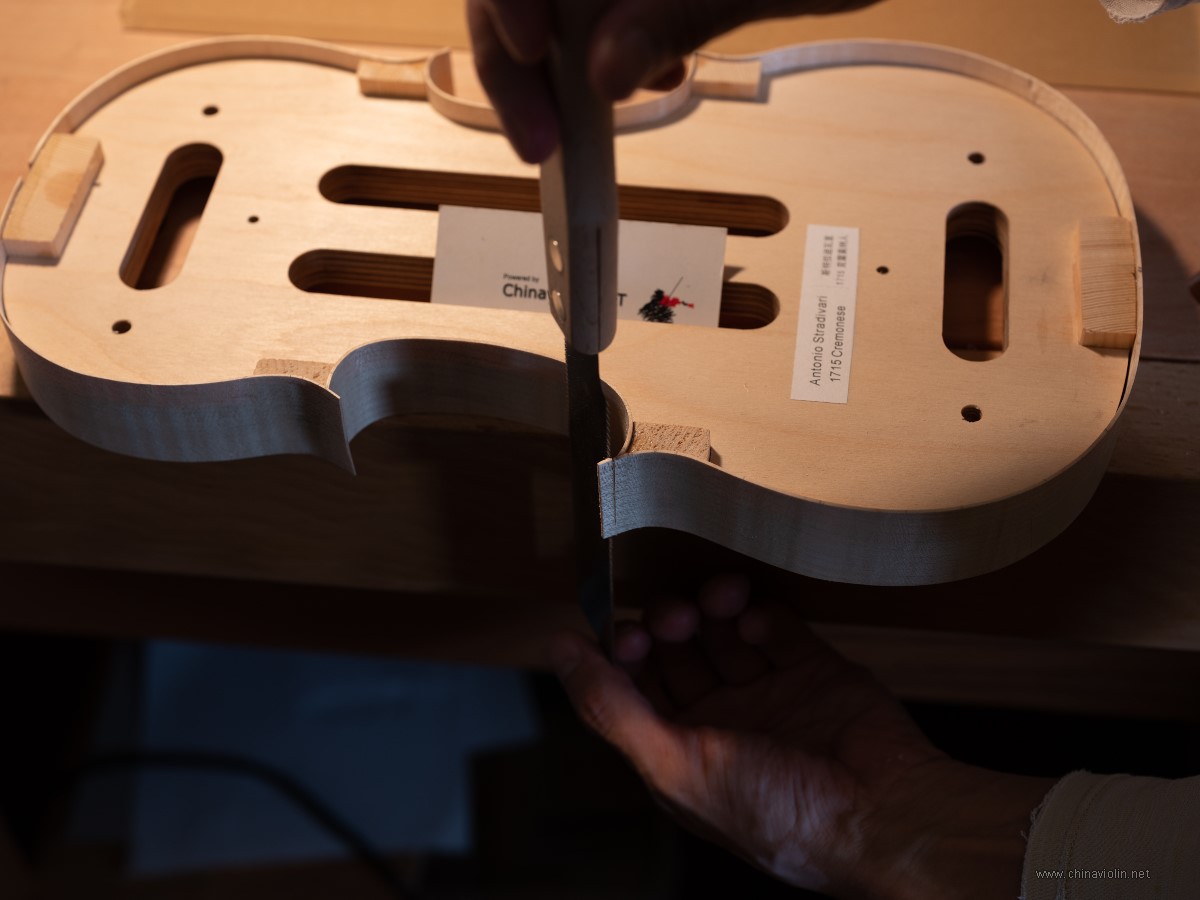

余料太长就用这把玉鸟来切，留个1mm余量。


我是从右到左使用，余料比较长的话就用锯子切，留1mm给平凿，平凿削到线后再用小平刨处理垂直平行关系。






如果余料不太长的话我是直接用凿子铲掉的，但不要一铲到底，否则两端会开裂，如上图由两端向中间铲可避免。


就这样了。

鱼儿

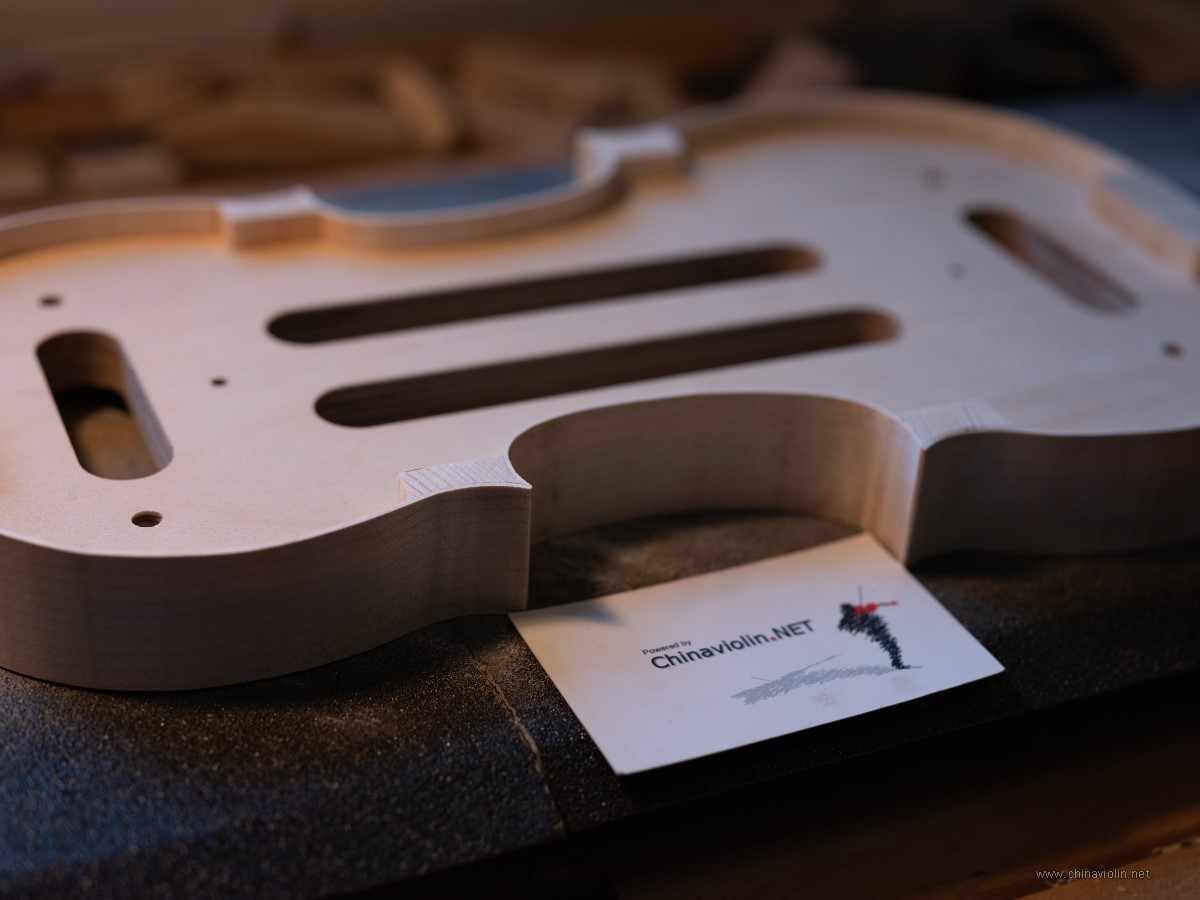

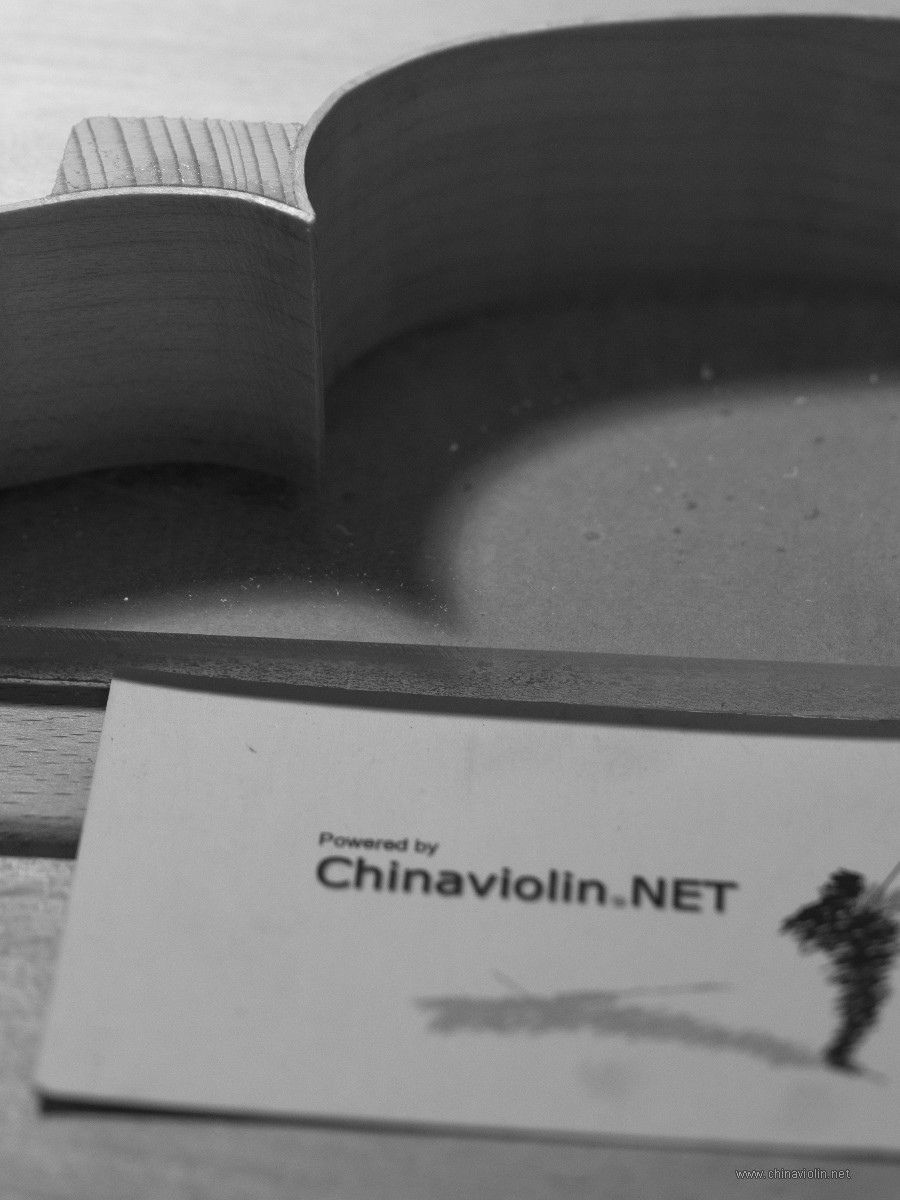

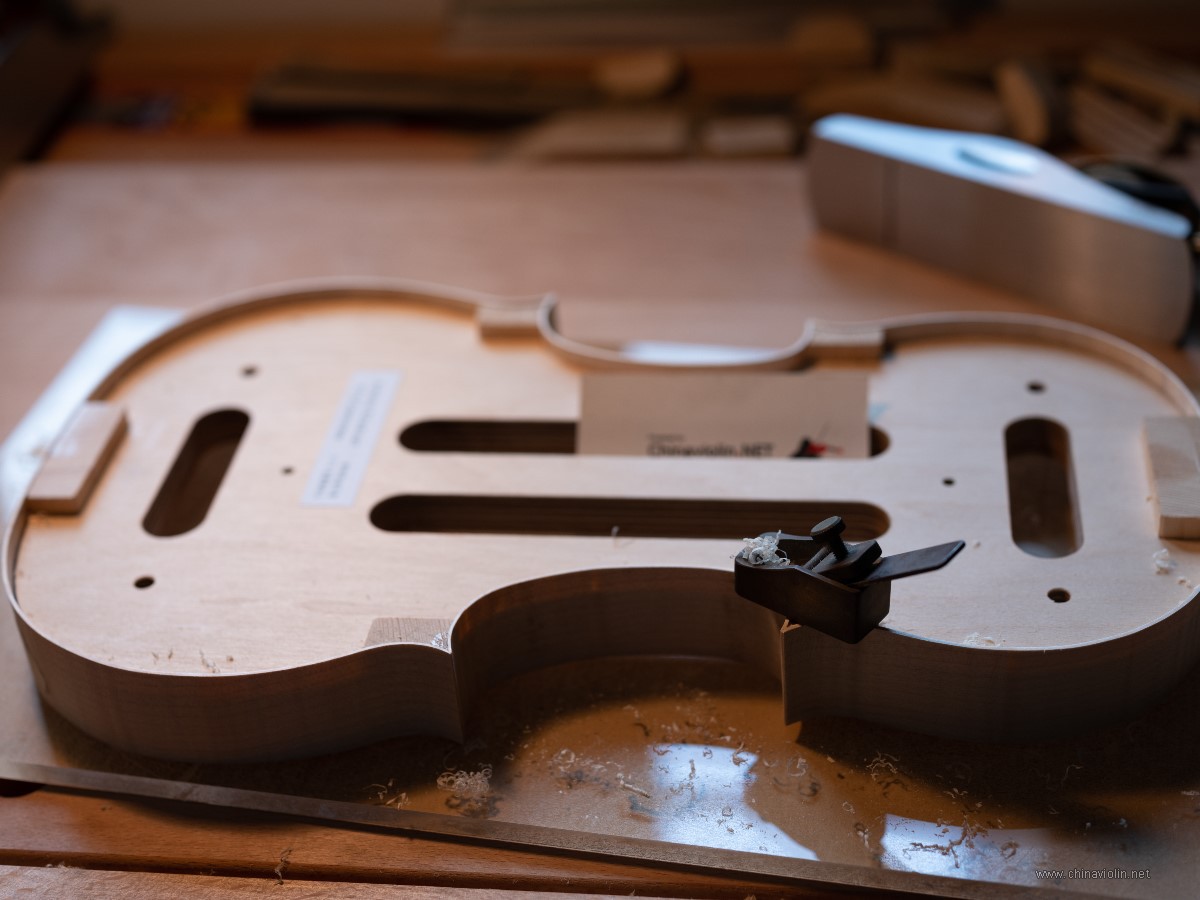

把两面侧板给整平了。

难点：小心不要把琴角给刨坏、磨坏了。
心得：琴角和c弯侧板角度比较大用小平刨比较好控制，两头的大弯可以用短刨。换砂纸打磨也要先刨到侧板突出角木不能太高时才行，不然侧板容易刮裂。

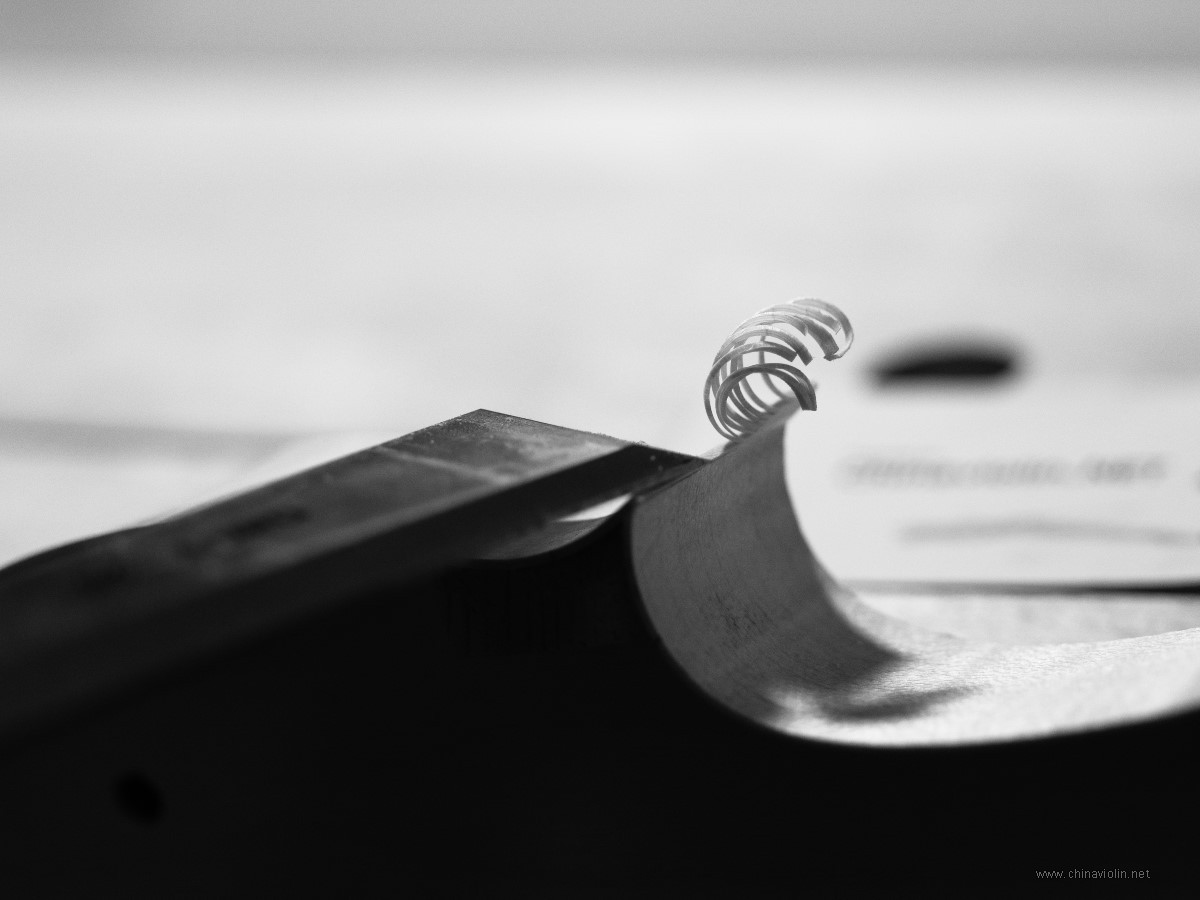

用小平刨处理弯角比较放心，下侧板大曲线用短刨效率比较高。


刨到侧板突出1mm左右用砂纸磨平。（参考第3页48楼方法）

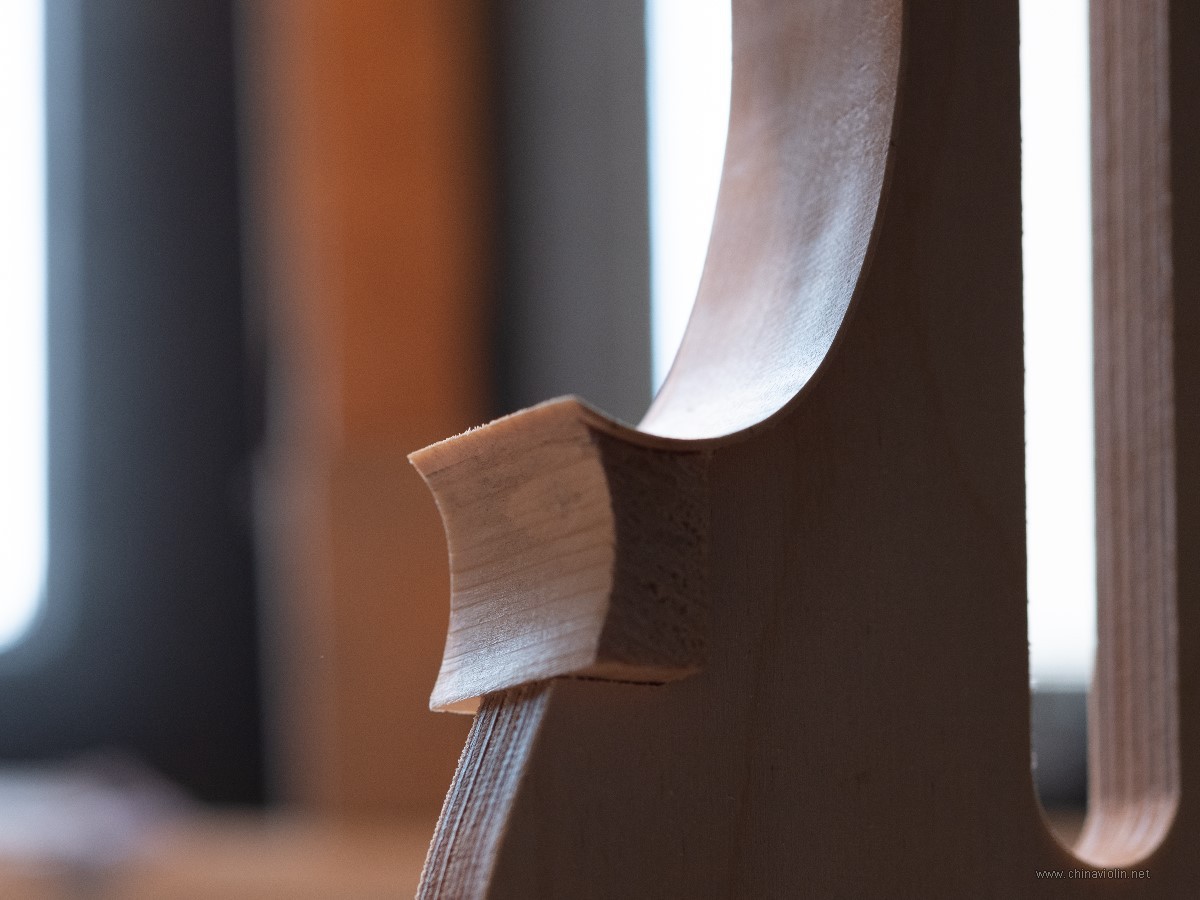

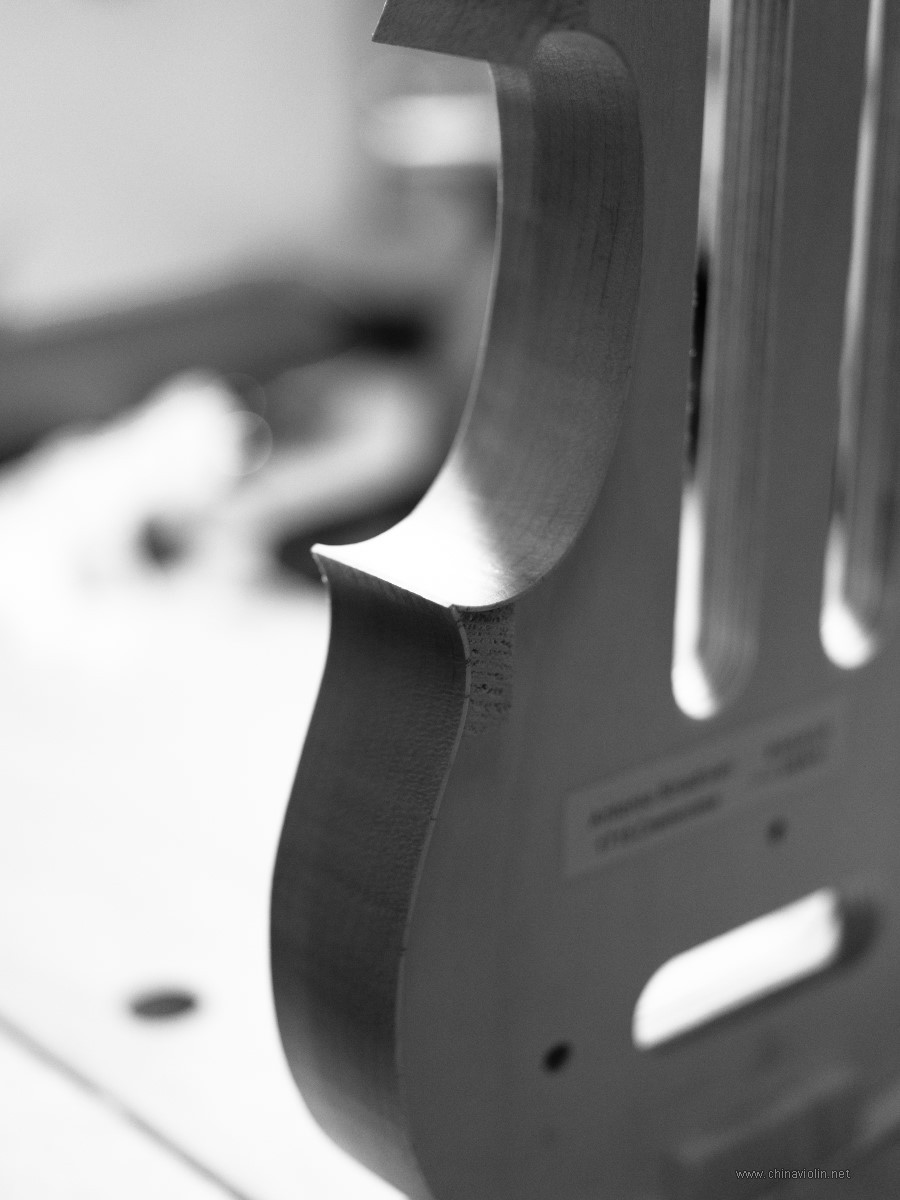

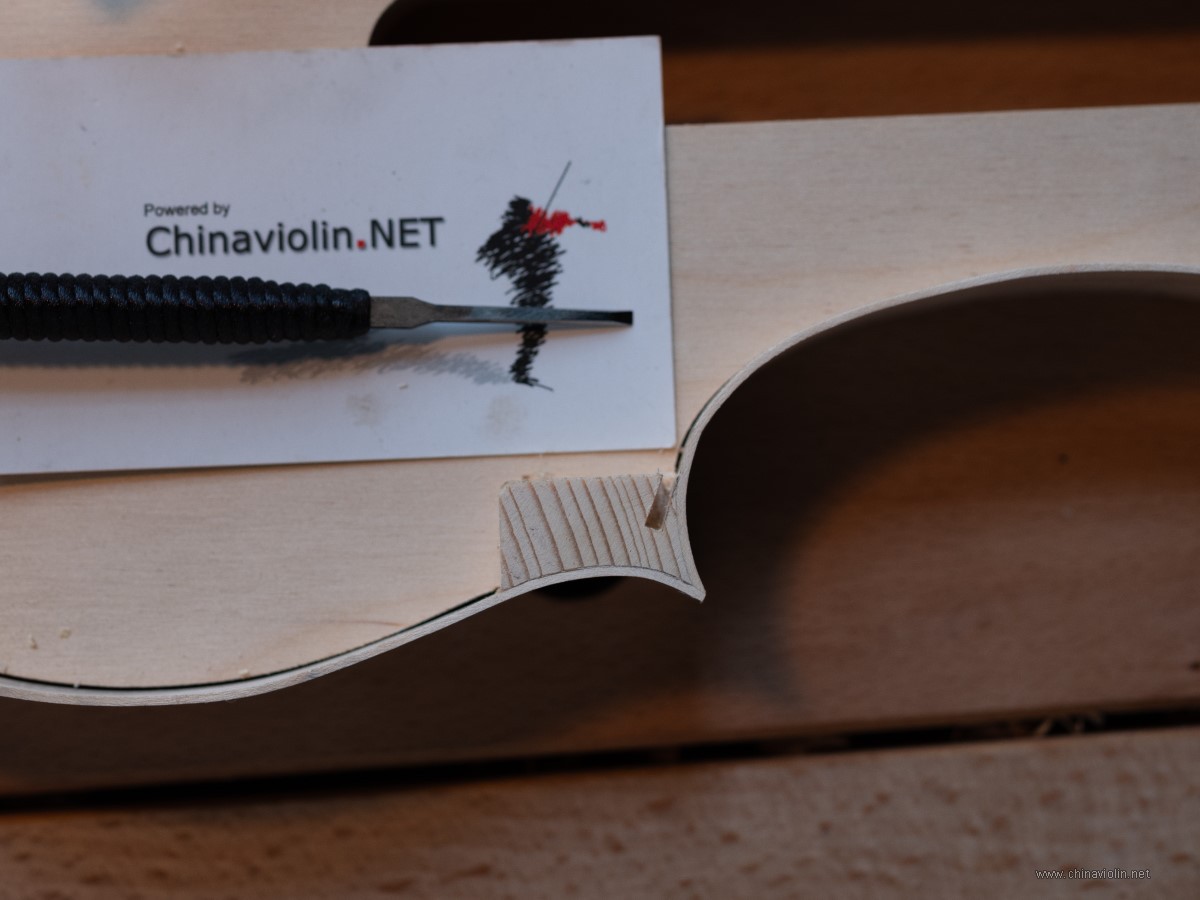

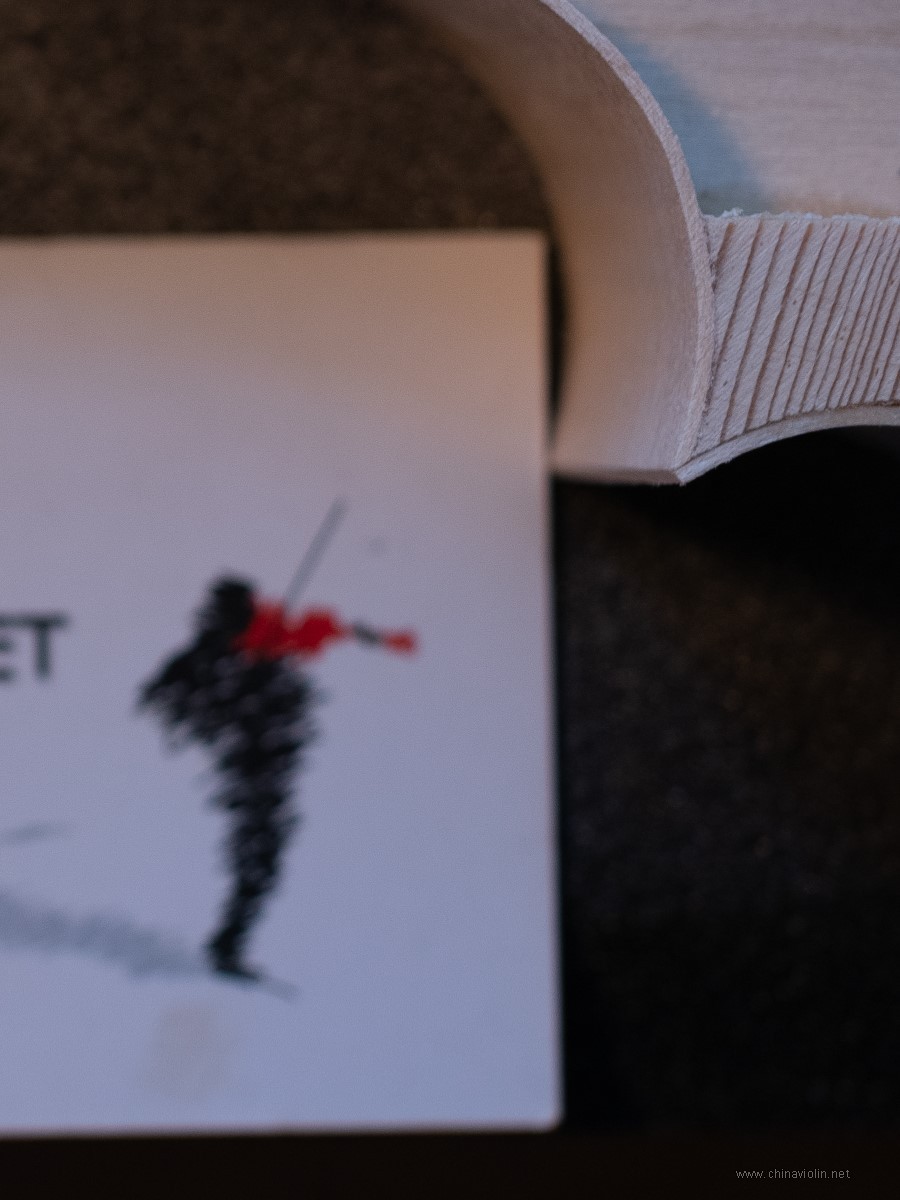

一个琴角。

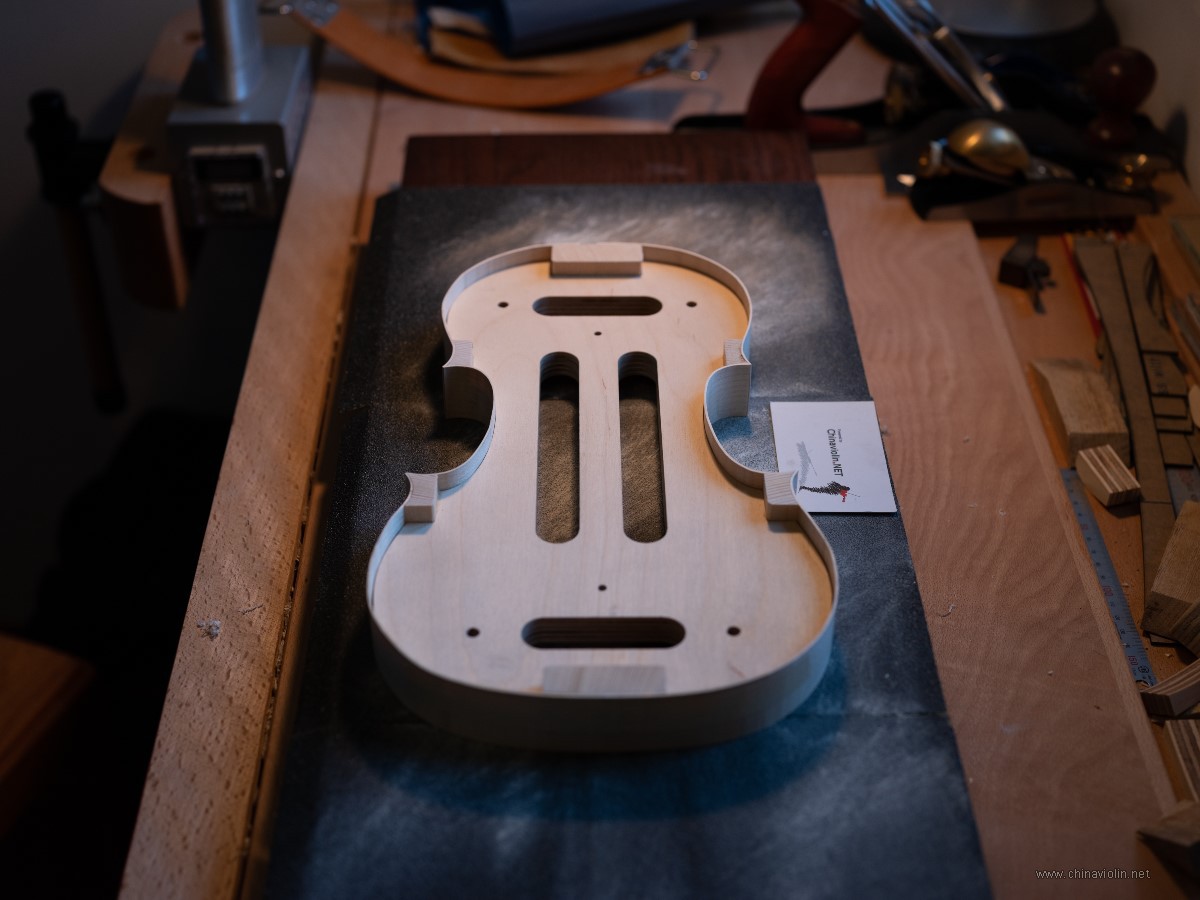

基本就整平了，下一站——衬条。

鱼儿

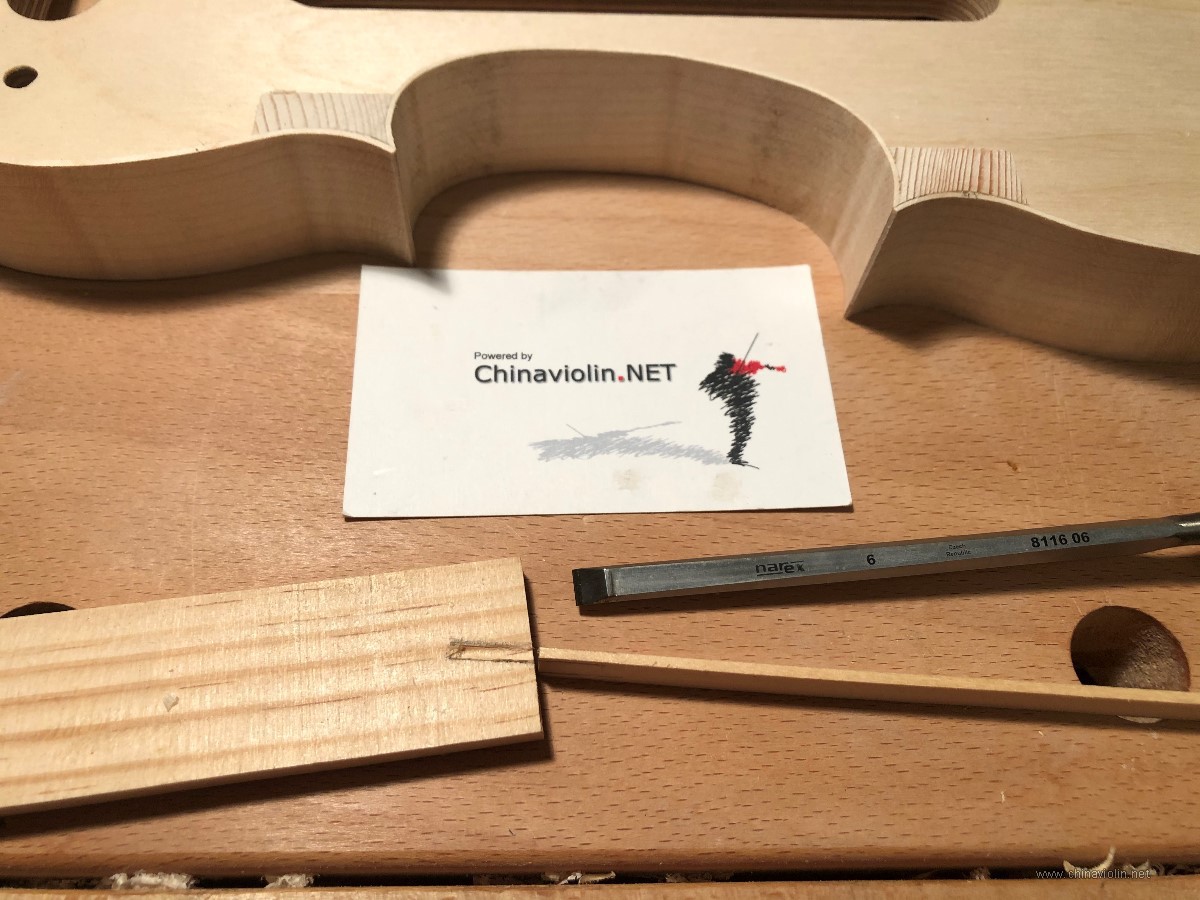

衬条备料方法比侧板简单，规格：8mm*2mm，粘胶面特别刮平一点就行，难点在于需要所有角木上开长宽厚分别是7*7*2mm的榫眼。

鱼儿

难点：打出工整准确、曲线自然优美的榫槽，工整准确可以靠卖力练习，曲线衔接自然优美却是需要放下手中的活静心观察和联想。
心得：建议要用1.5到2mm之间的凿刀。


先画好线，7x2mm。

总结我自己个人的见解：

1、榫槽要顺着侧板线条走向，使其具有延续性。（木条有它的物理特性，要顺着它走，硬弯的话木纤维可能就断裂无弹性了。）

2、尽量避开跟侧板涂胶粘接的部位。（理由是：角木靠近侧板的木头吸收了胶水变性了，刀具处理起来不利落又伤刀，而且避开它可以增加侧板粘着面。所以能避开尽量避开就对了。）


用凿子在线内打个框架。


然后凿刀横着掏空它。


用实际衬条试装一下，检测深度是否足够7mm。


可以这样先在表面打上格子，再横着一刀就能轻松铲掉一层。

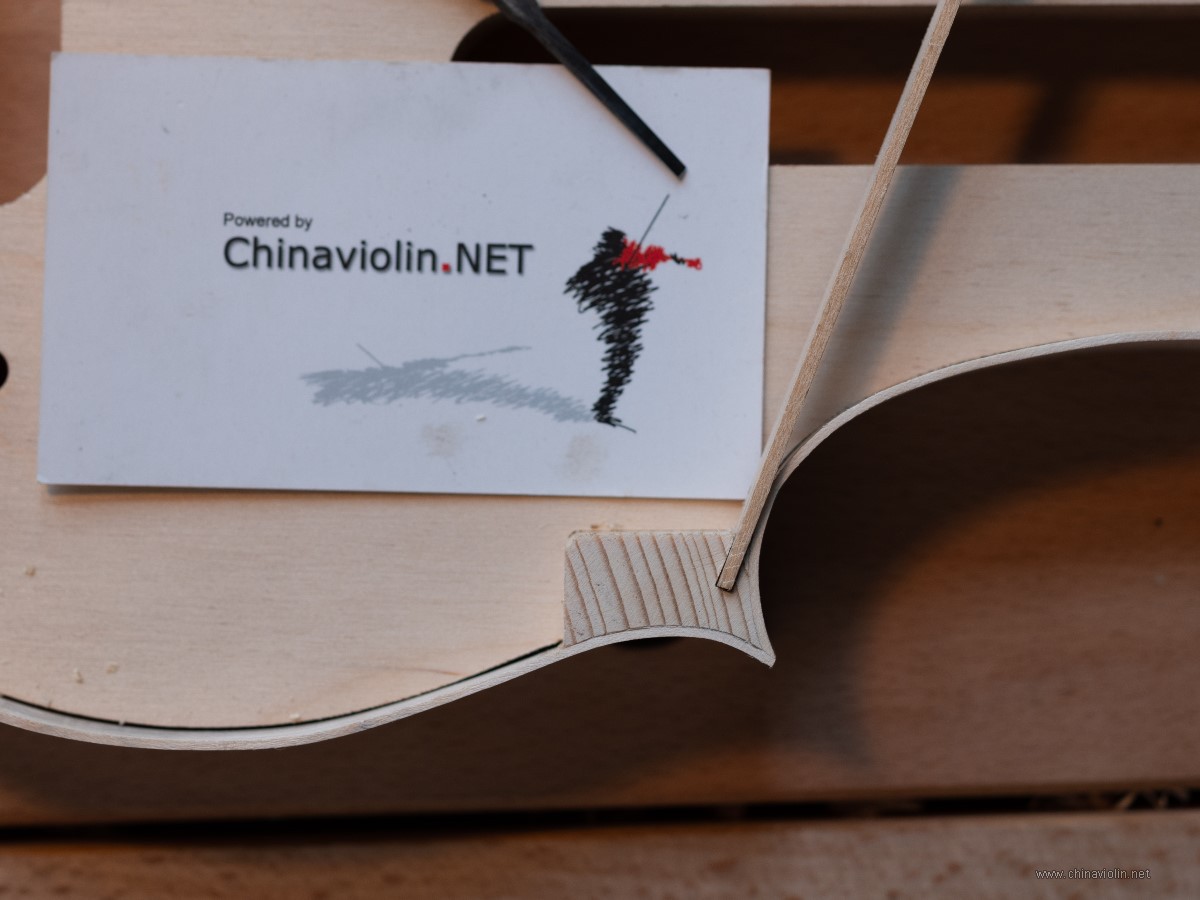

总用衬条加尺子去比划和目测榫槽深度很不方便，可以制作一个“衬条尺”，上面有标好的7mm线，只要插上去线能对齐即表示深度足够，所有榫槽都以这小尺子为标准，即方便又准确。


使用场景是这样的，只要7mm线能对齐就算槽的深度足够，对不齐就继续挖吧。


使用场景。


打完所有榫槽的一面。

鱼儿

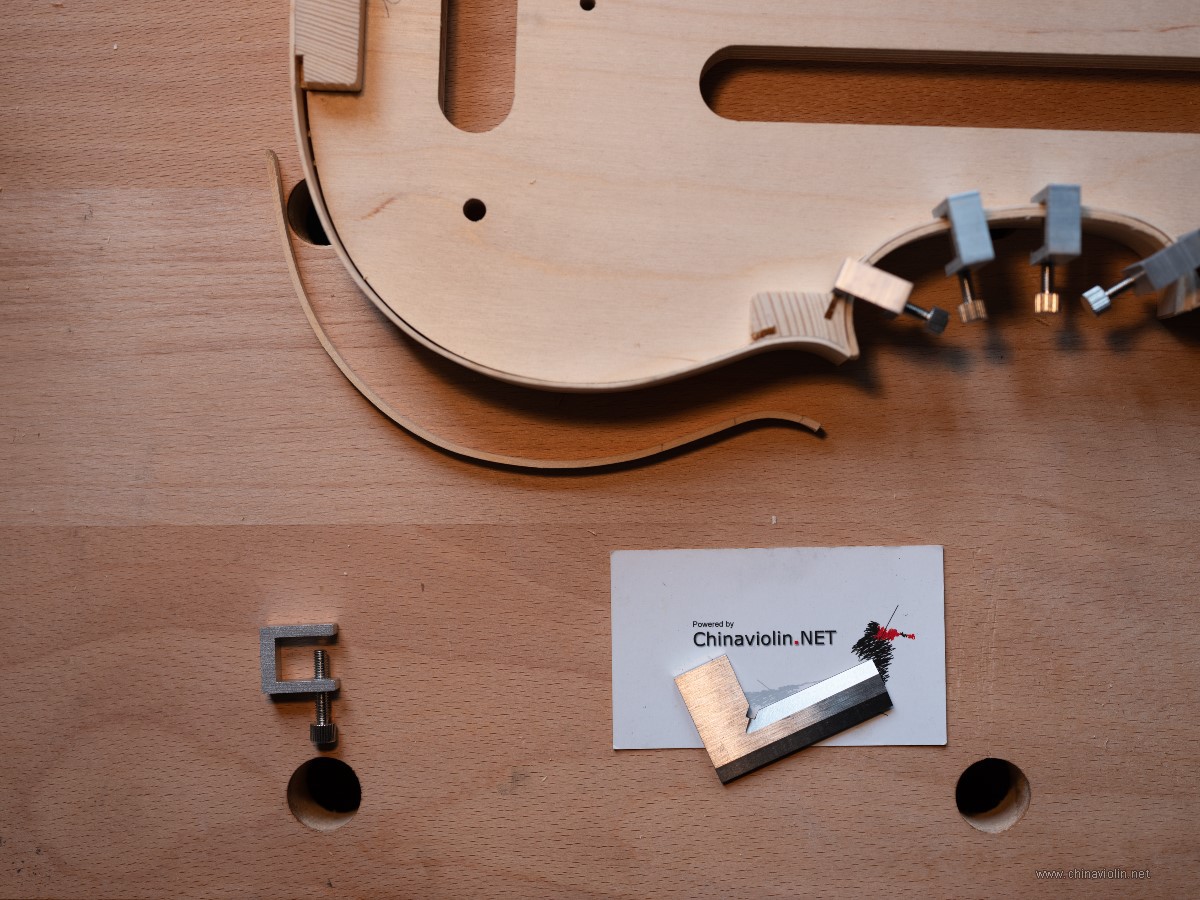

做了两条c型弯的衬条辅助夹具垫片。



直接用衬条料制作。


没有花太多功夫去热弯到跟侧板一样的精度，所以先用夹子定一下型。


这个只需要大概的弧度就足够了。

鱼儿

继续做下框的垫片：
