林启明独立制作小提琴，VUC：3r691，制作过程。

鱼儿

模具，这次选的是Antonio Stradivari 1715 IL Cremonese，因为这个琴型经典，资料详细。



纸盒包装。

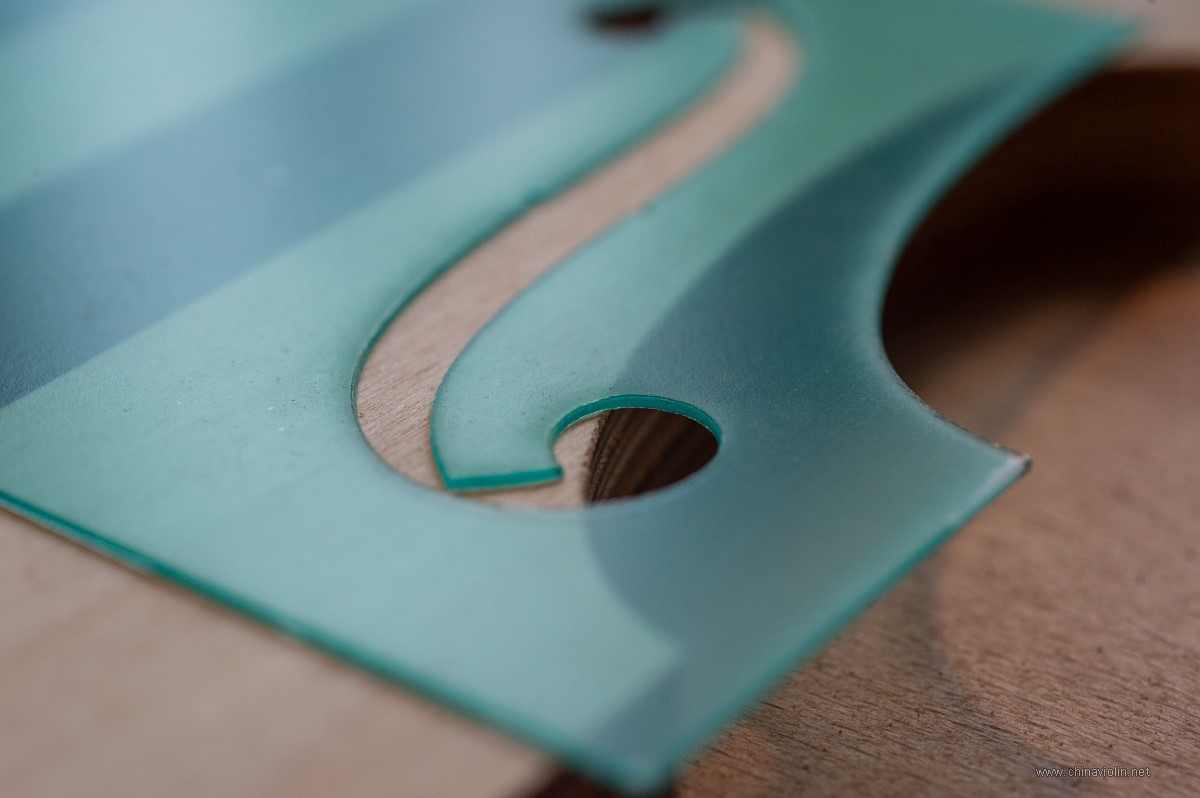

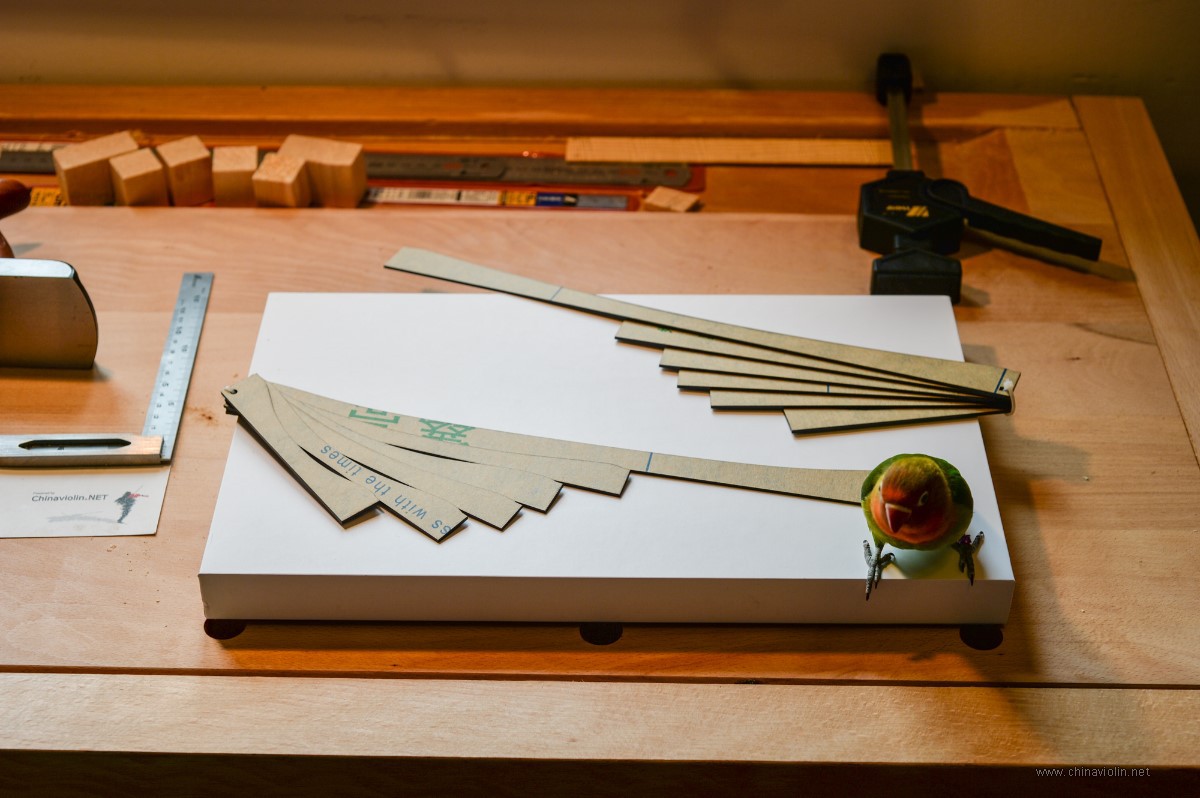

面板弧度卡。


能吃吗？


我飞。

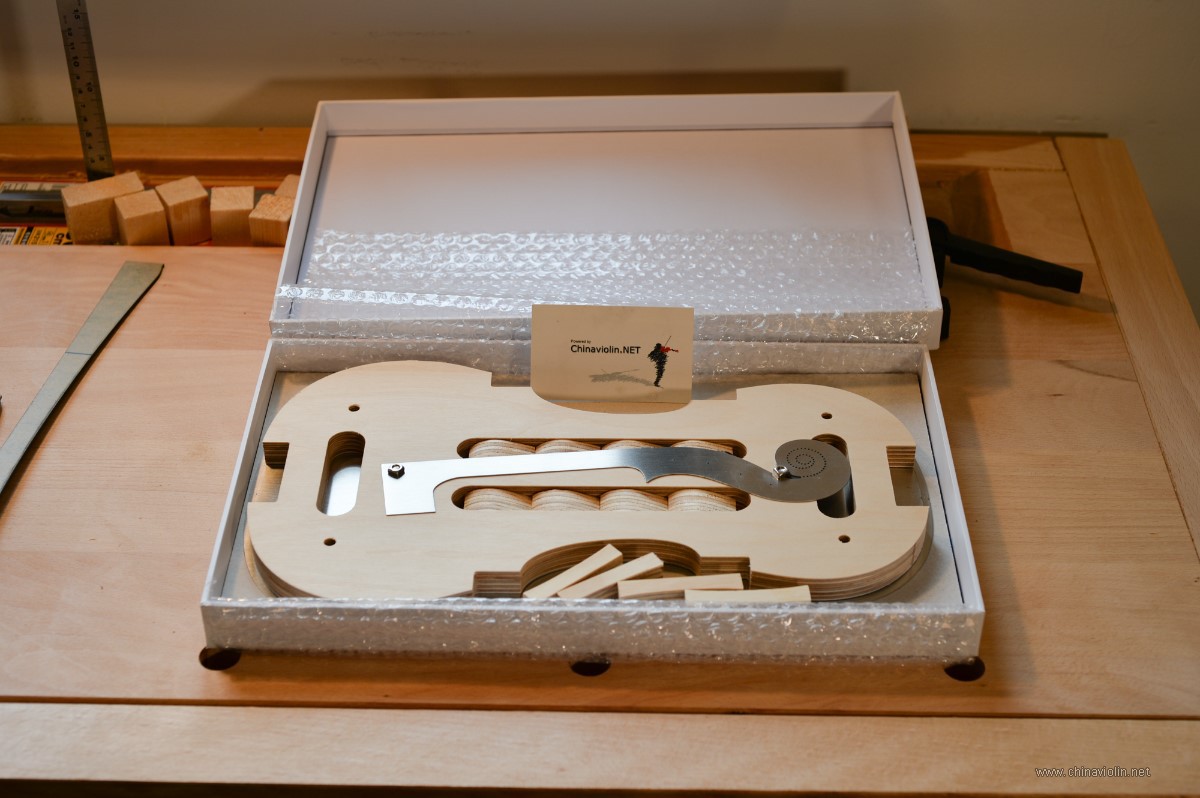

盒子里。

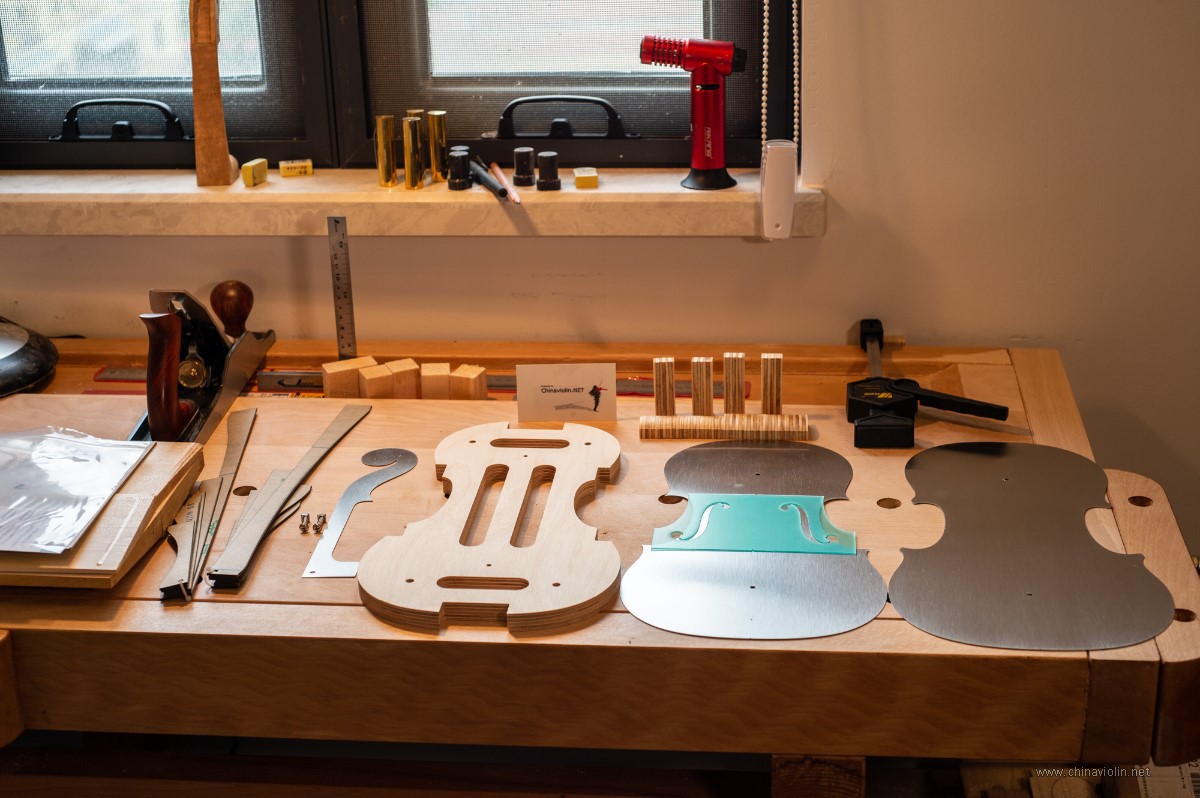

全家福。

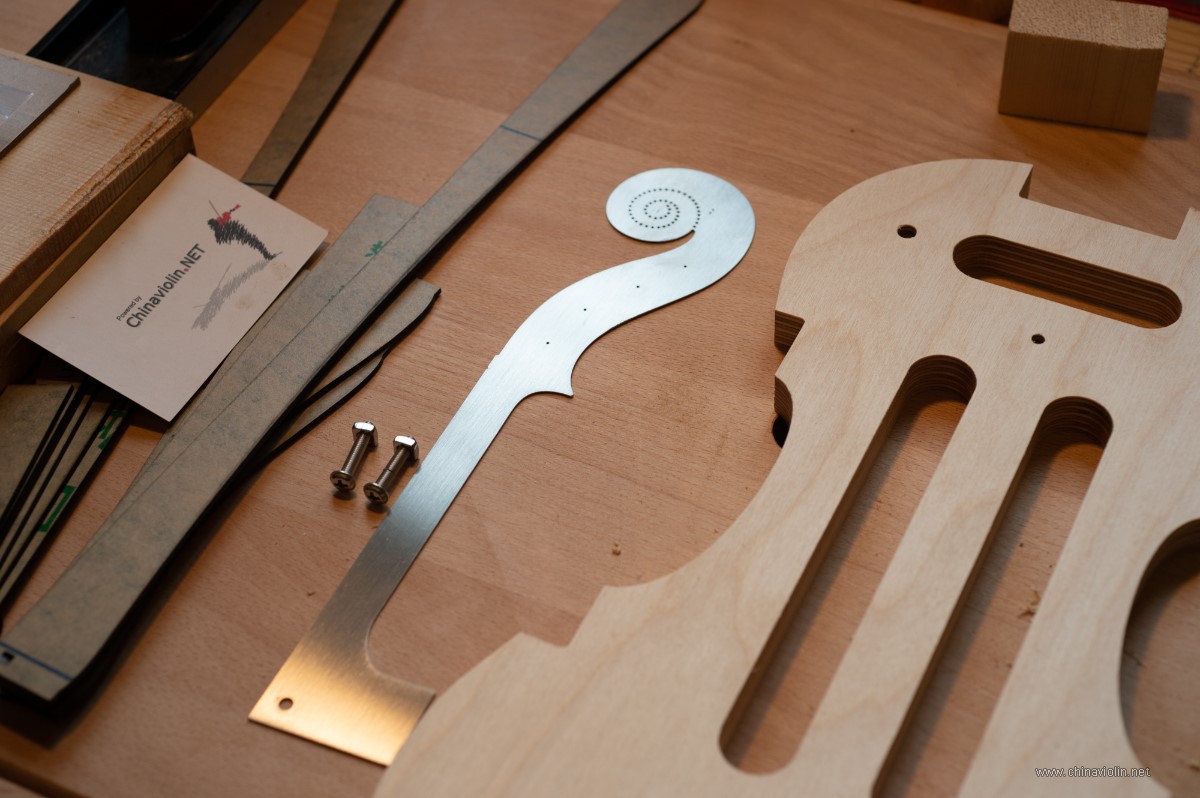

金属的琴头。

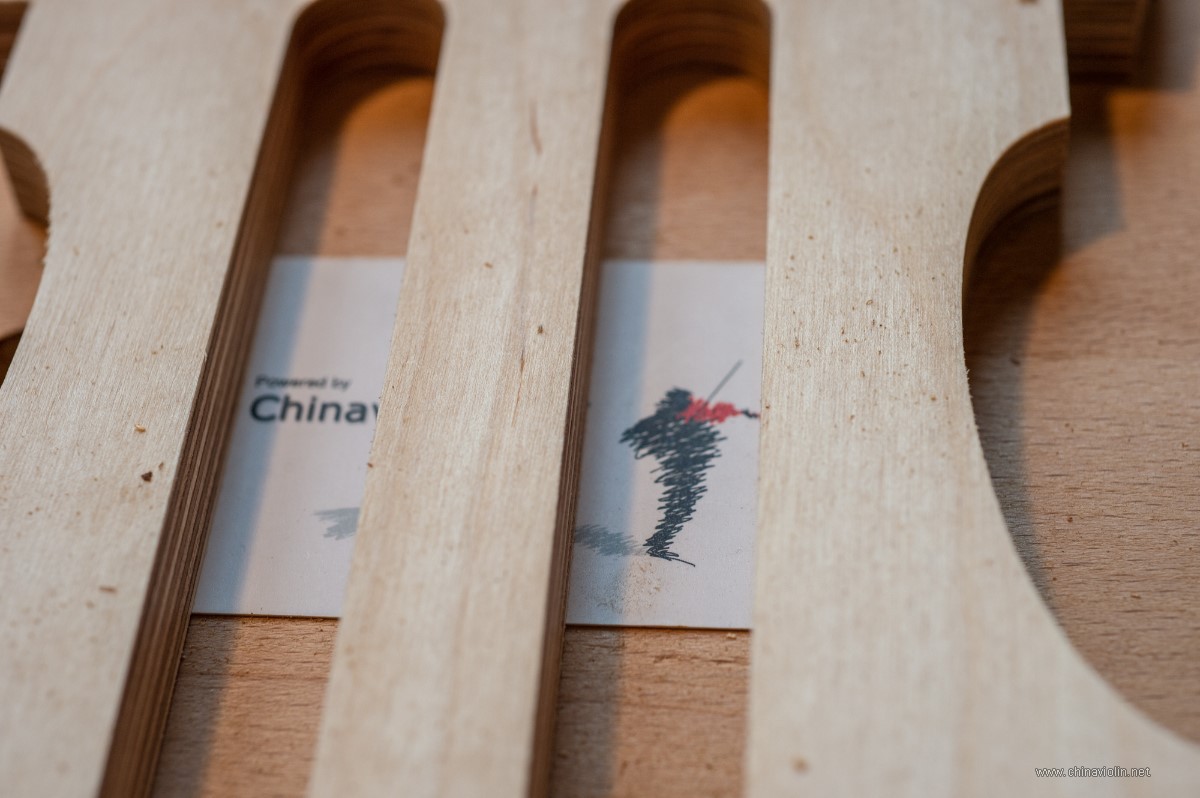

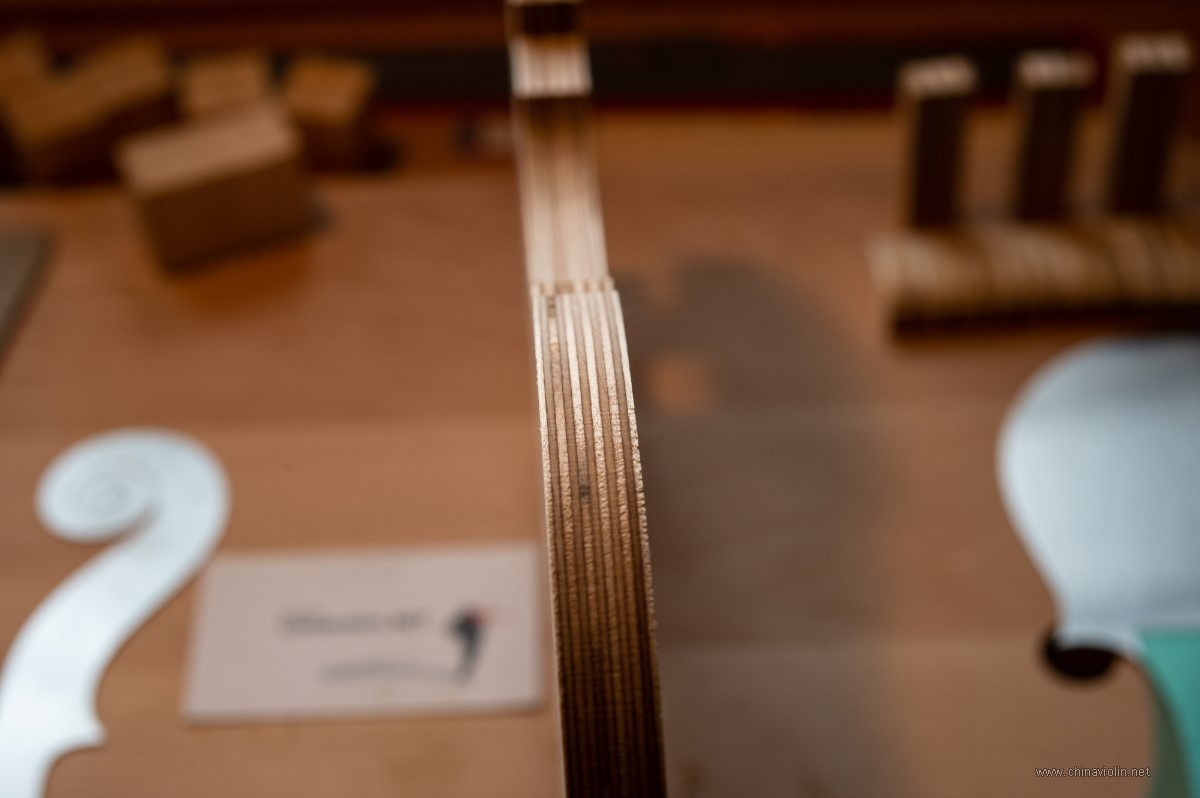

层板不易变形。




f孔

鱼儿

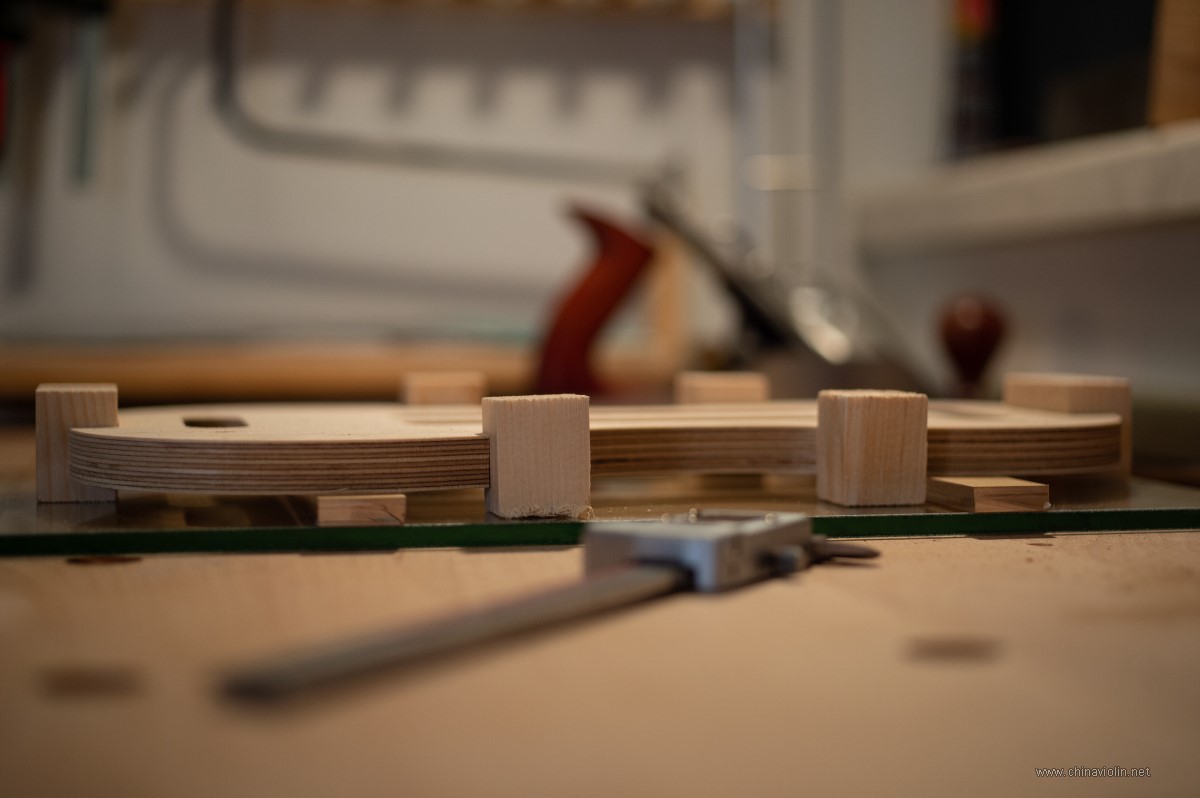

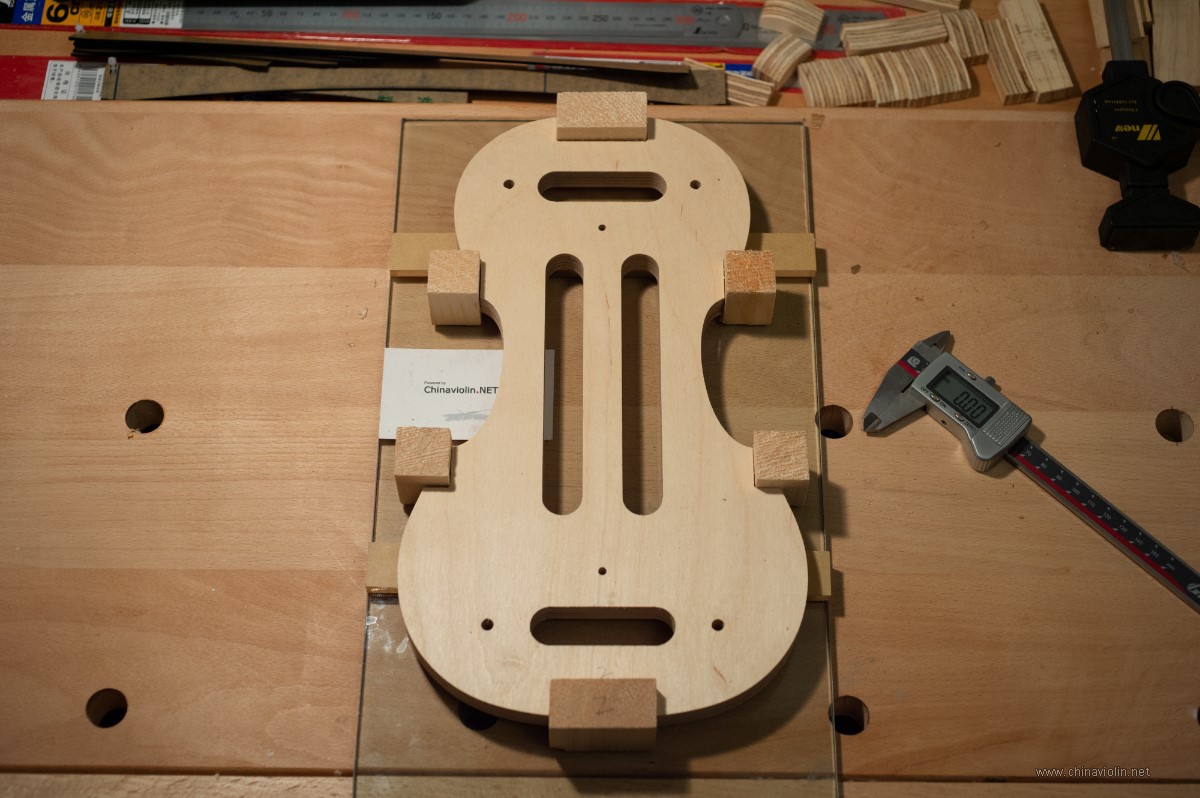

准备好了粘合角木时的支架。

“玻璃1”用途和规格：给角木提供一个绝对平面，尺寸：（长40厘米、宽23厘米、厚8毫米）x1。

“玻璃2”用途和规格：架在模板下面以使模板升起处于角木中间位置，尺寸：（长23厘米、宽2.4厘米、厚8毫米）x2


“玻璃1”最好是玻璃材质的，平整度较好，“玻璃2”也可以是压克力板，厚度控制比较精确。

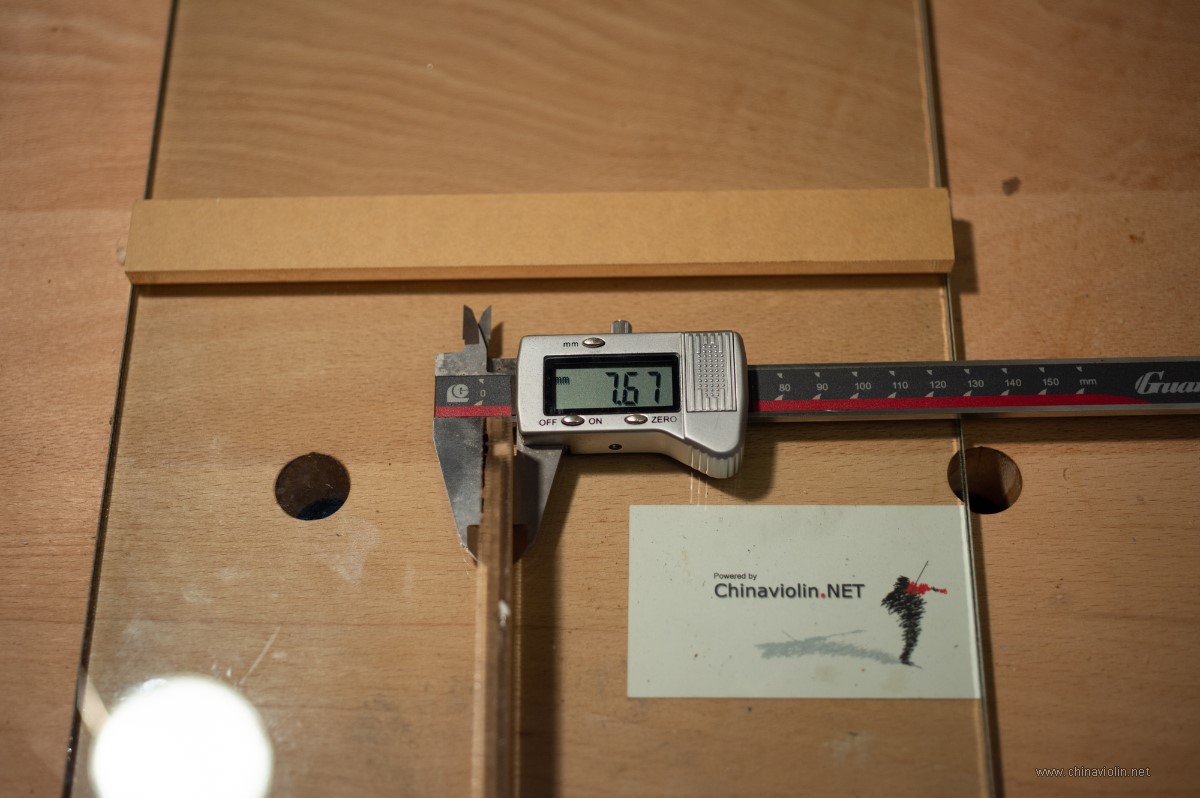

注意玻璃国标的厚度是个坑，按8mm厚度去玻璃店切割的话，最后卡尺测得只有6.x毫米，压克力板按8mm厚度去切割的话能得到7.6毫米，所以不同厚度的模板最好多切几种对应的“玻璃2”备用。

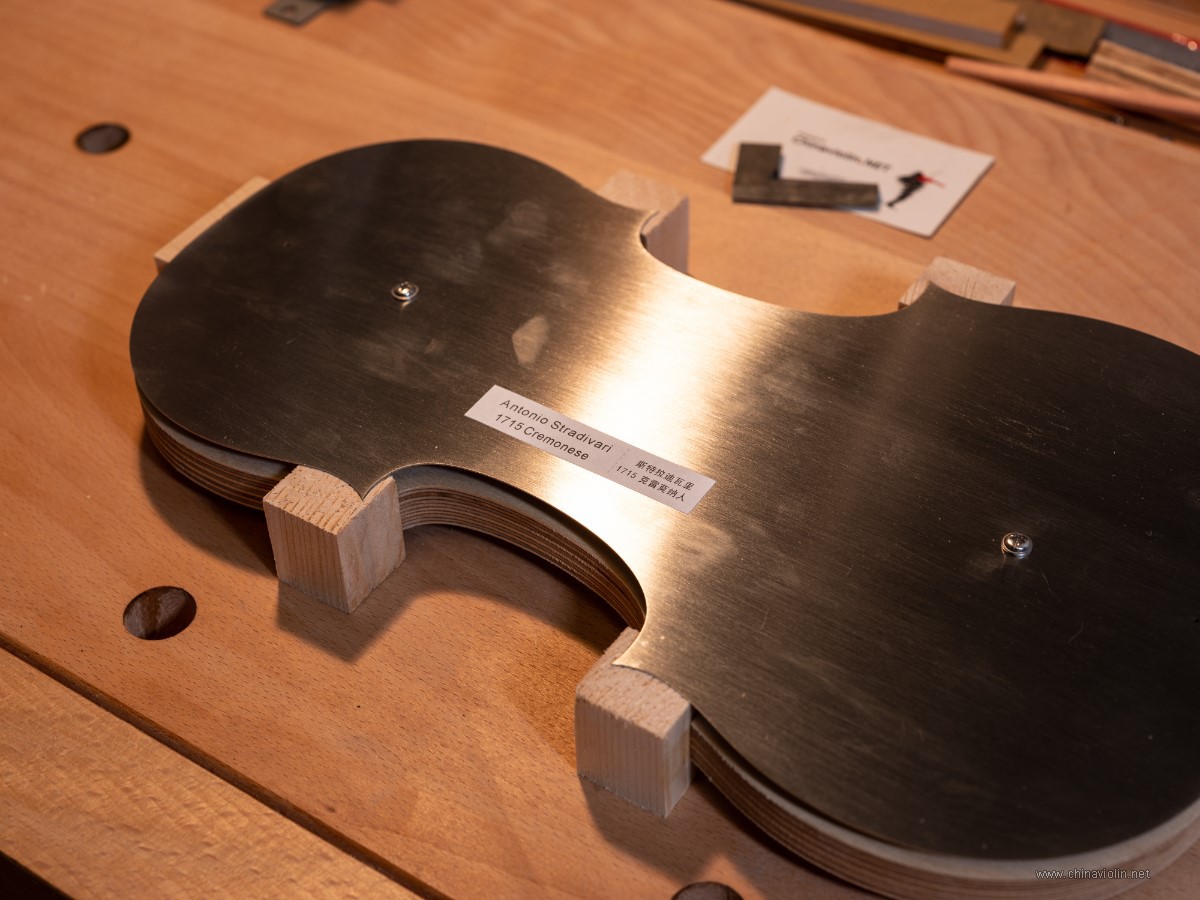

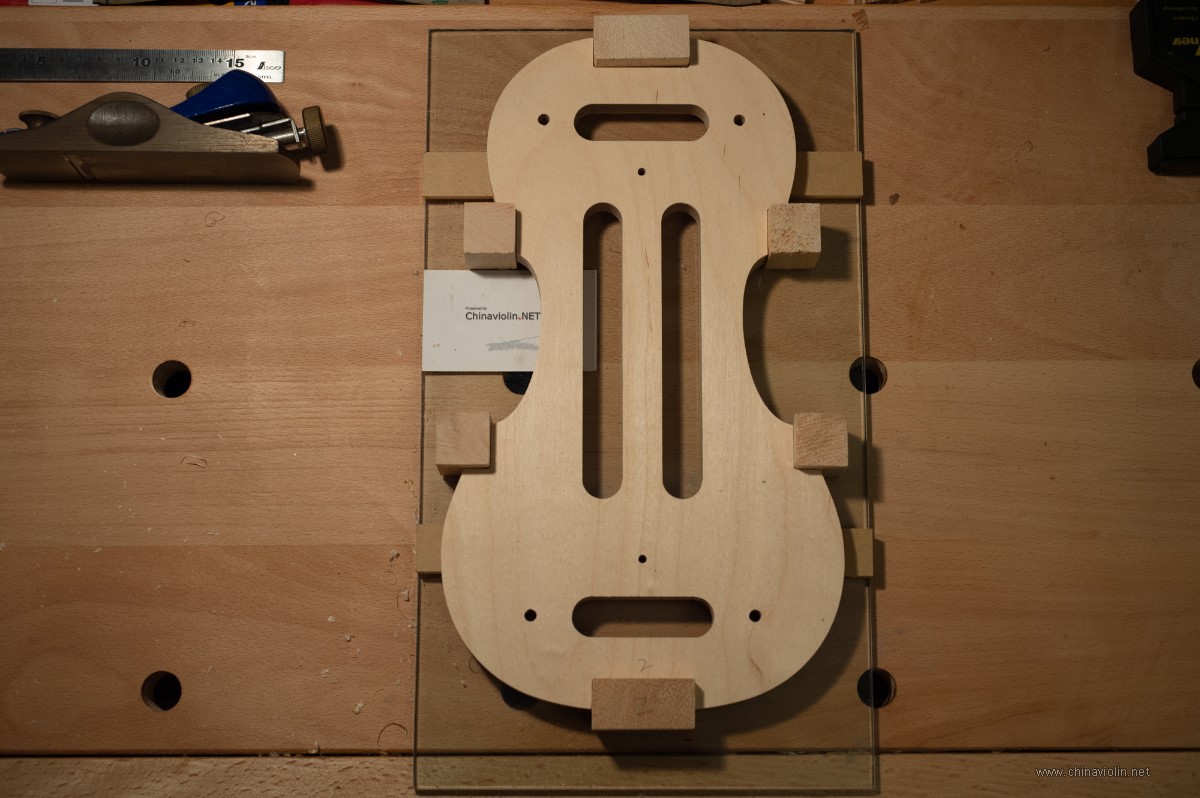

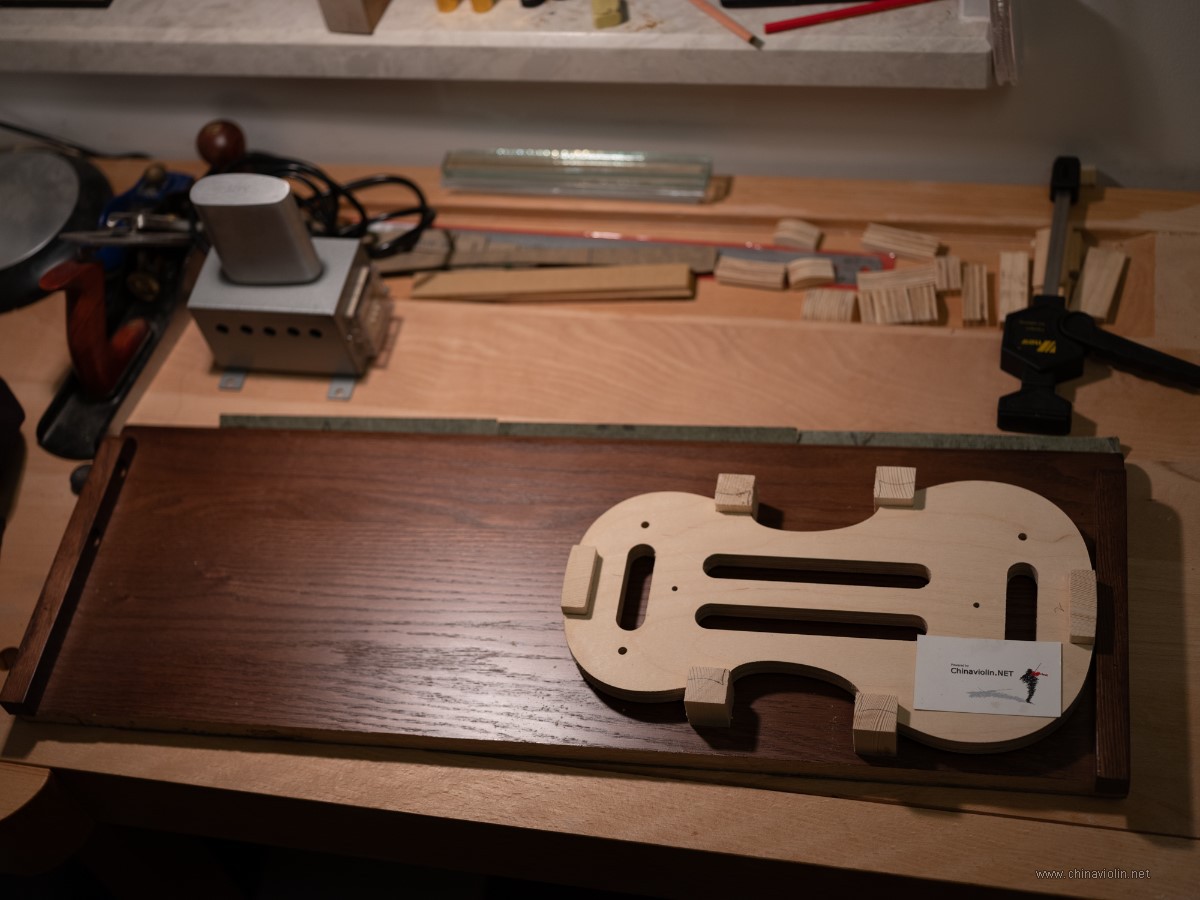

假组。

太极神人

虎皮鹦鹉在凑什么热闹呢？

鱼儿

太极神人 发表于 2021-4-15 08:20
虎皮鹦鹉在凑什么热闹呢？

负责咬东西。

鱼儿

把角木给基本修理了一下

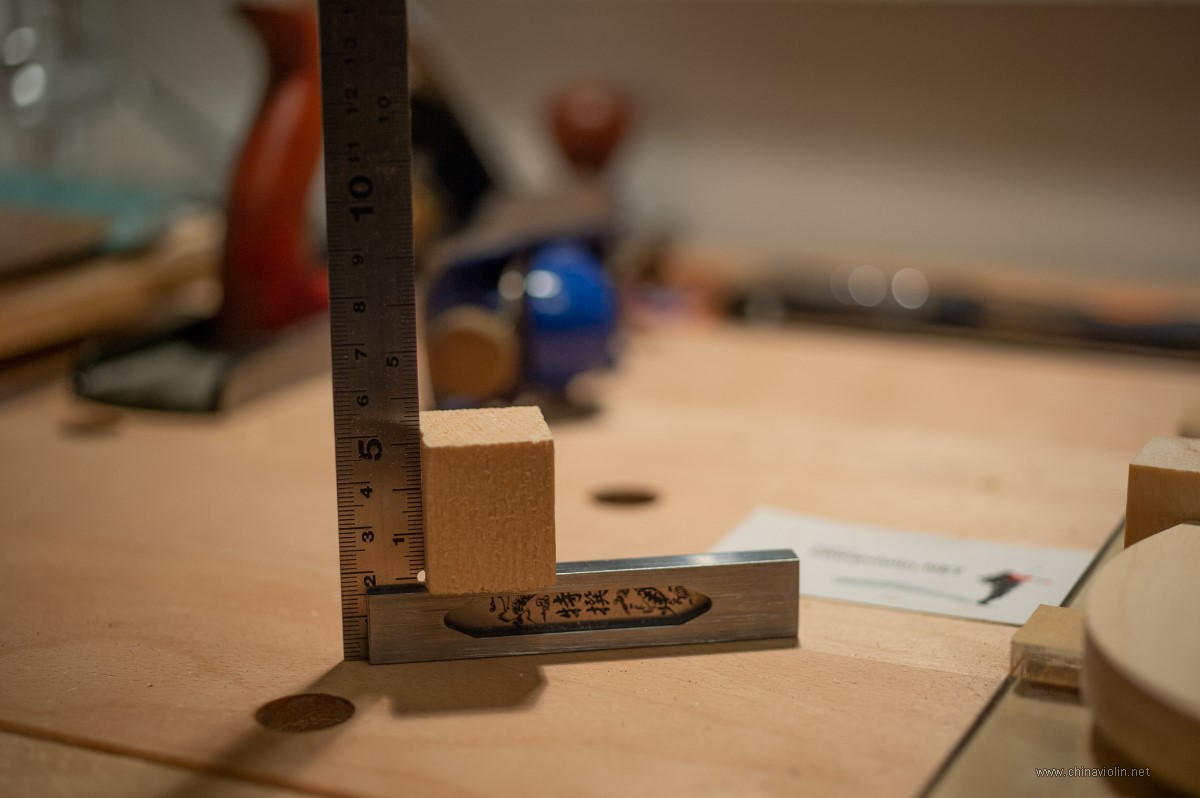

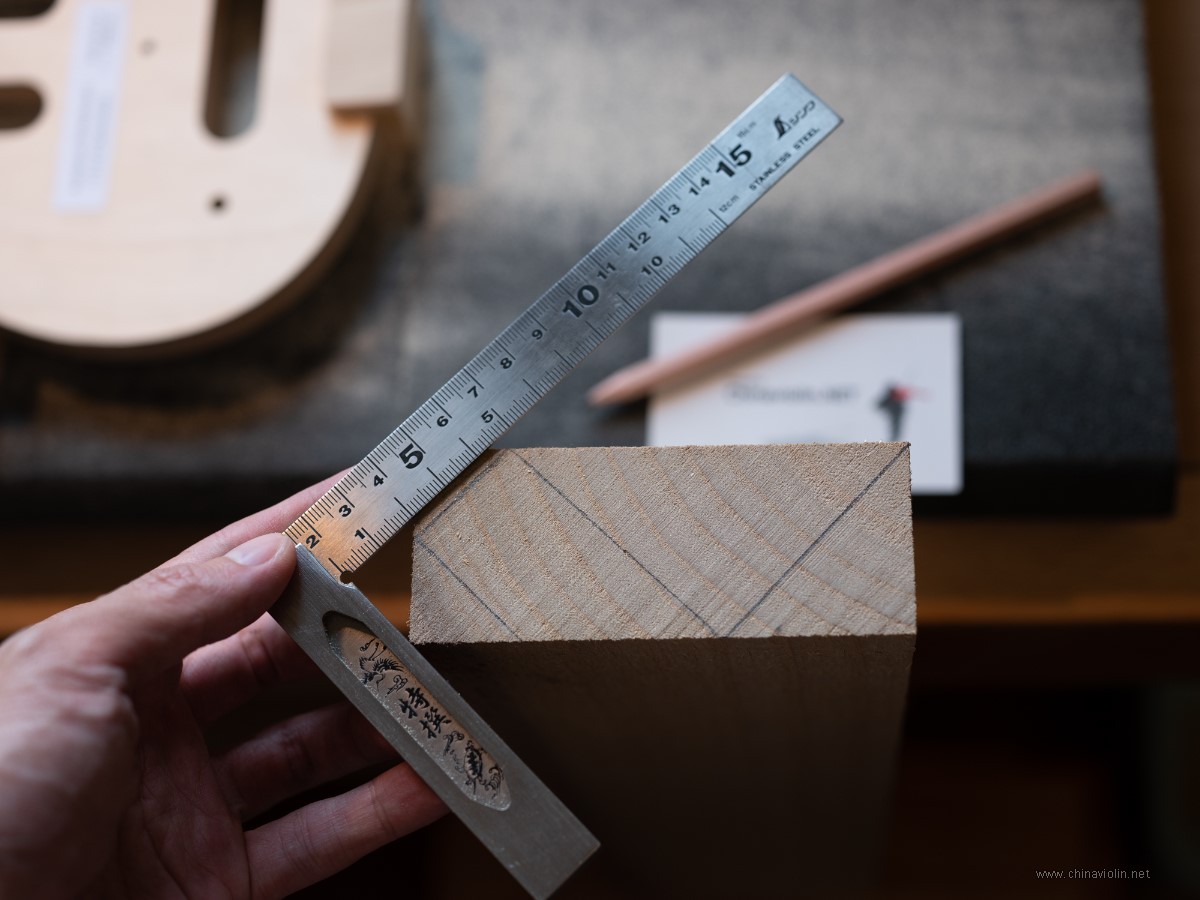

直角

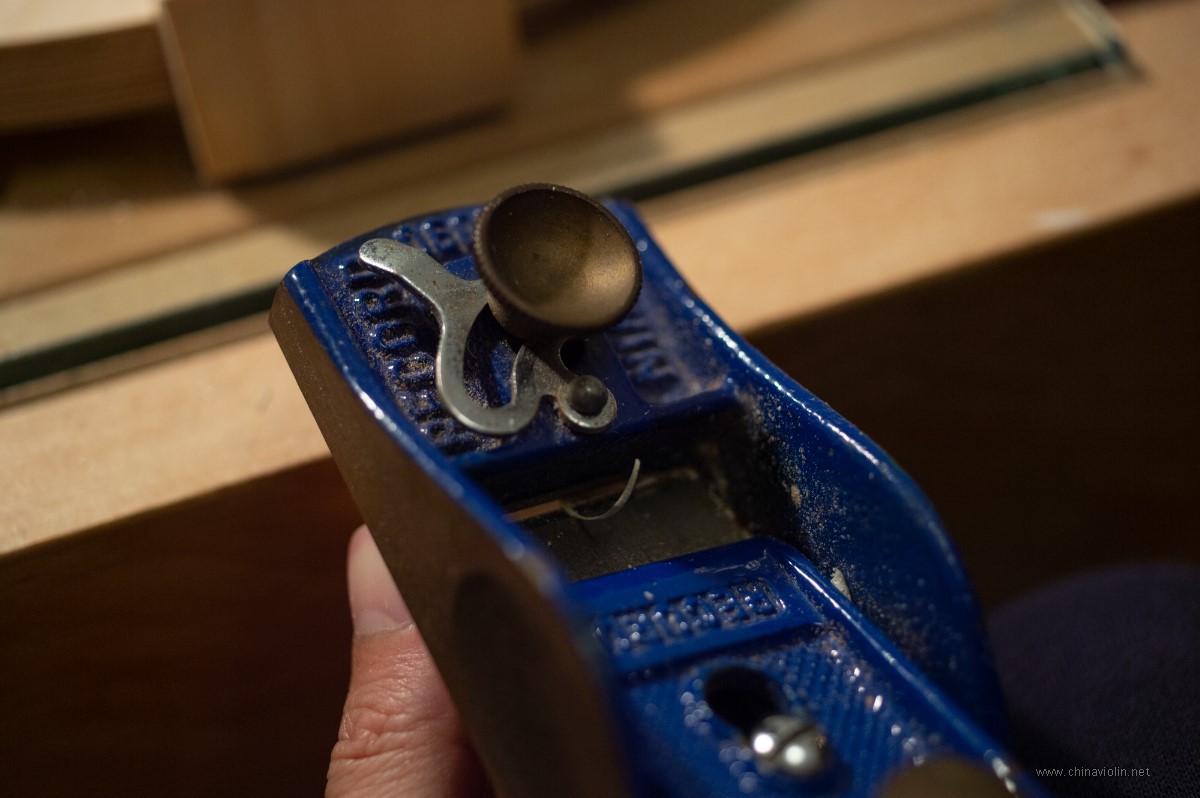

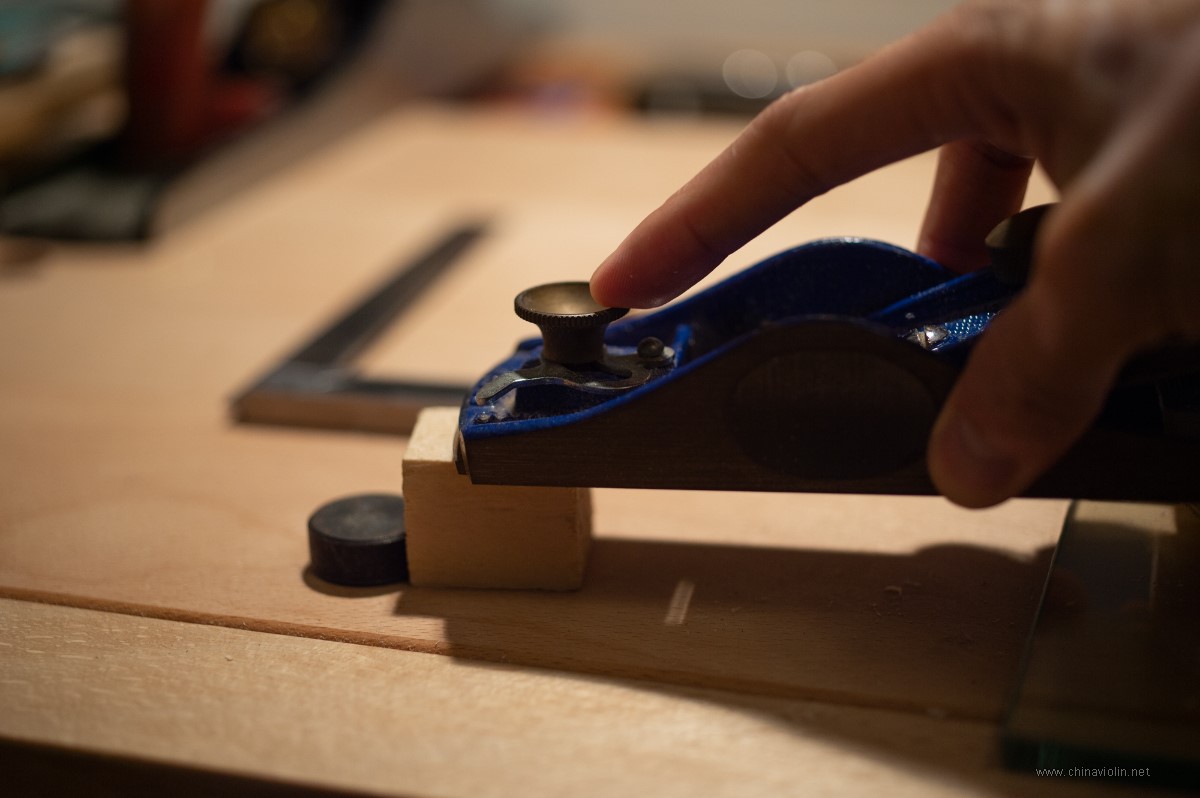

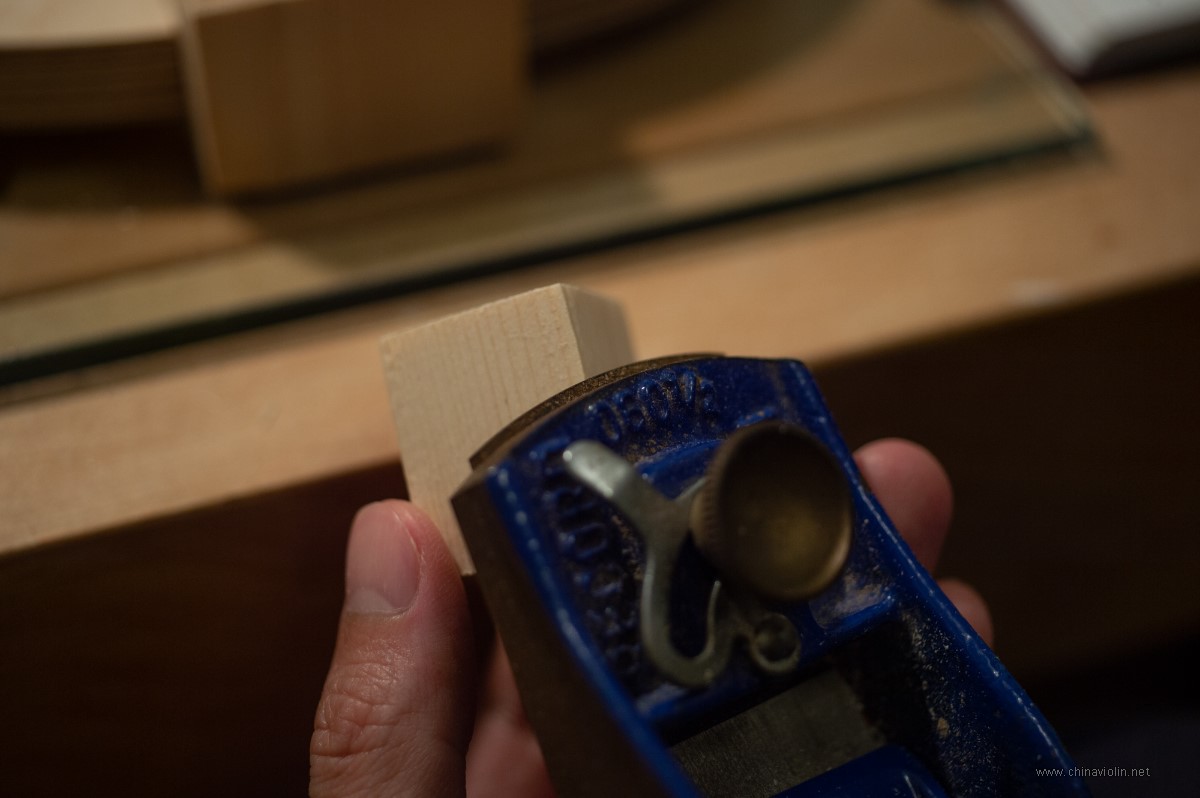

顺着纹理的可以刨。

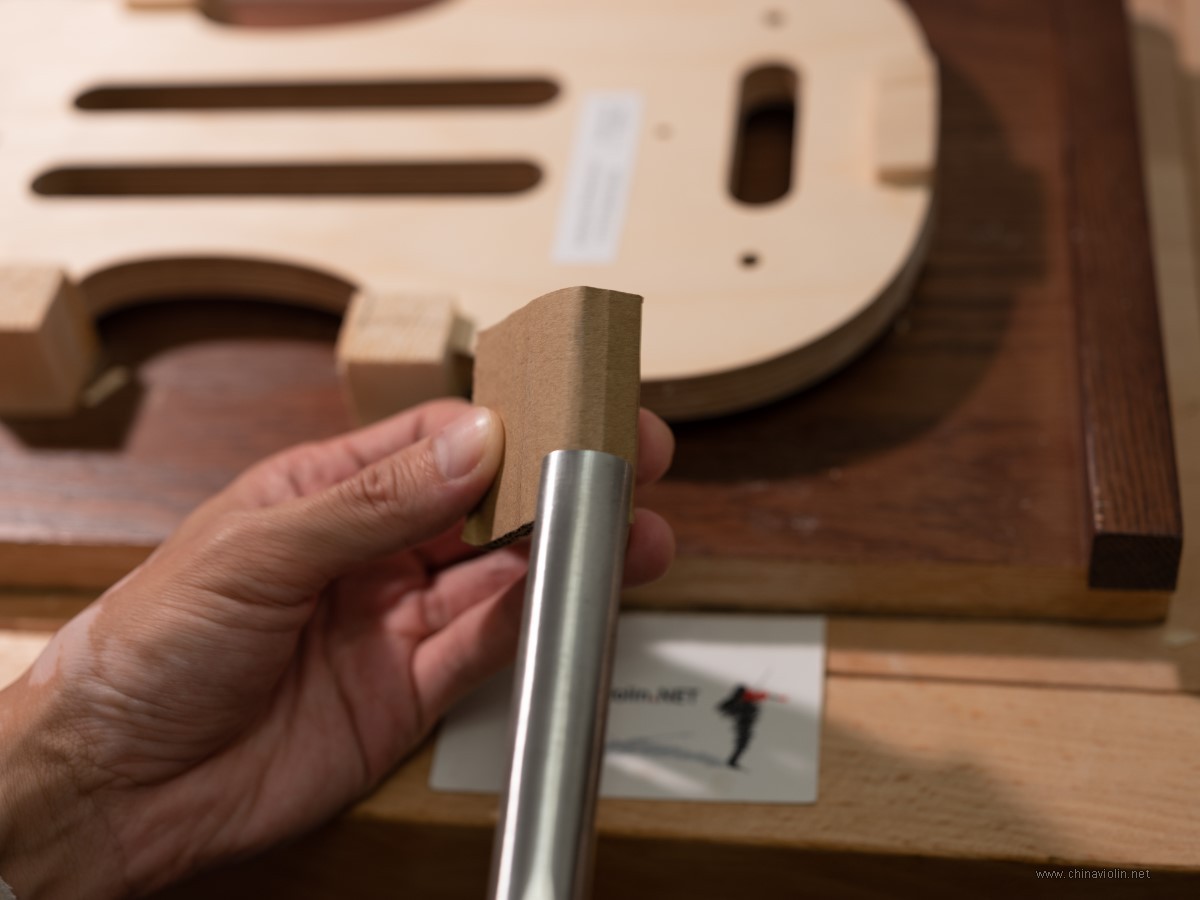

两个端面还是用砂纸好用，我用80目砂纸。

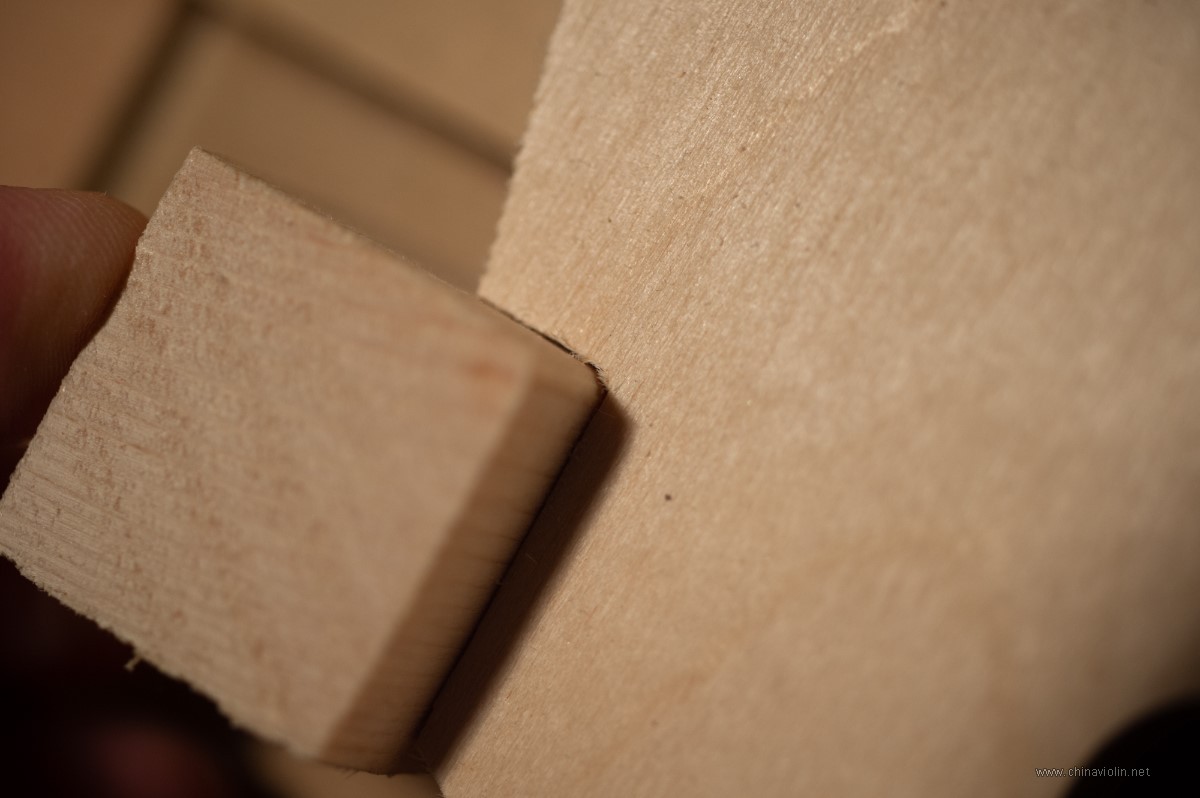

模板的直角应该是切割时带点弧度，完全直角的角木塞进去有缝隙。


就在对应的边上刨出个棱来。

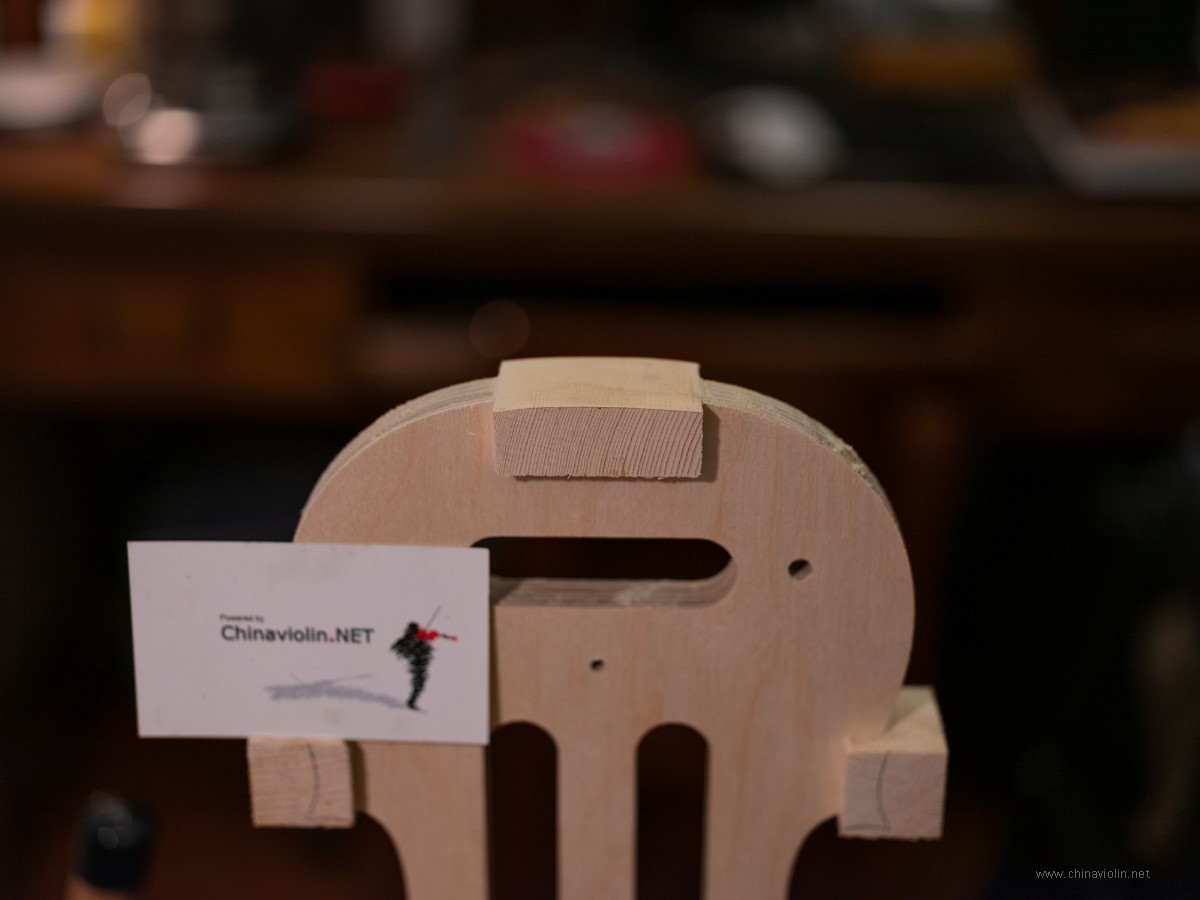

棱。


这样就吻合了。

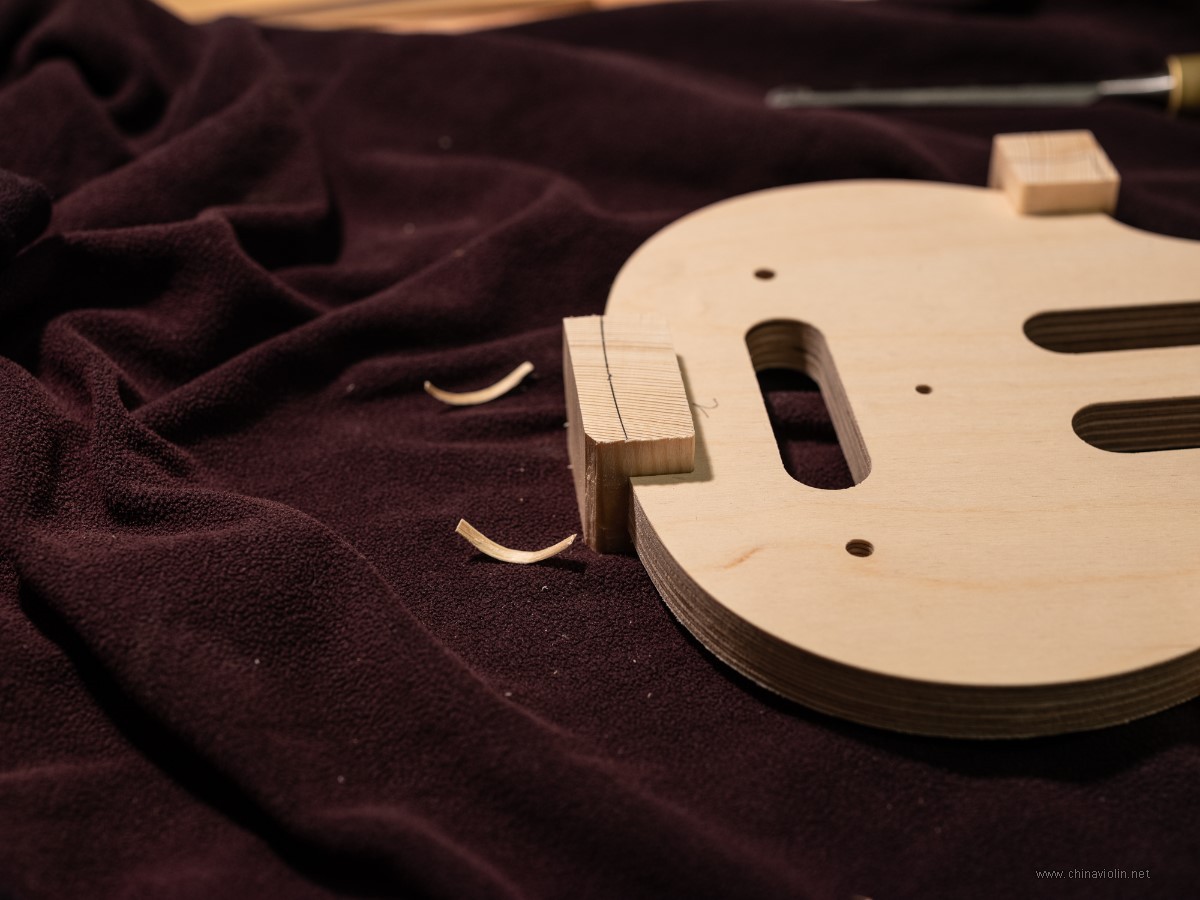

弄好的样子，等待上胶。

太极神人

鱼儿 发表于 2021-4-16 23:30
负责咬东西。

真是宠物有宠物的使命啊。

鱼儿

粘角木。

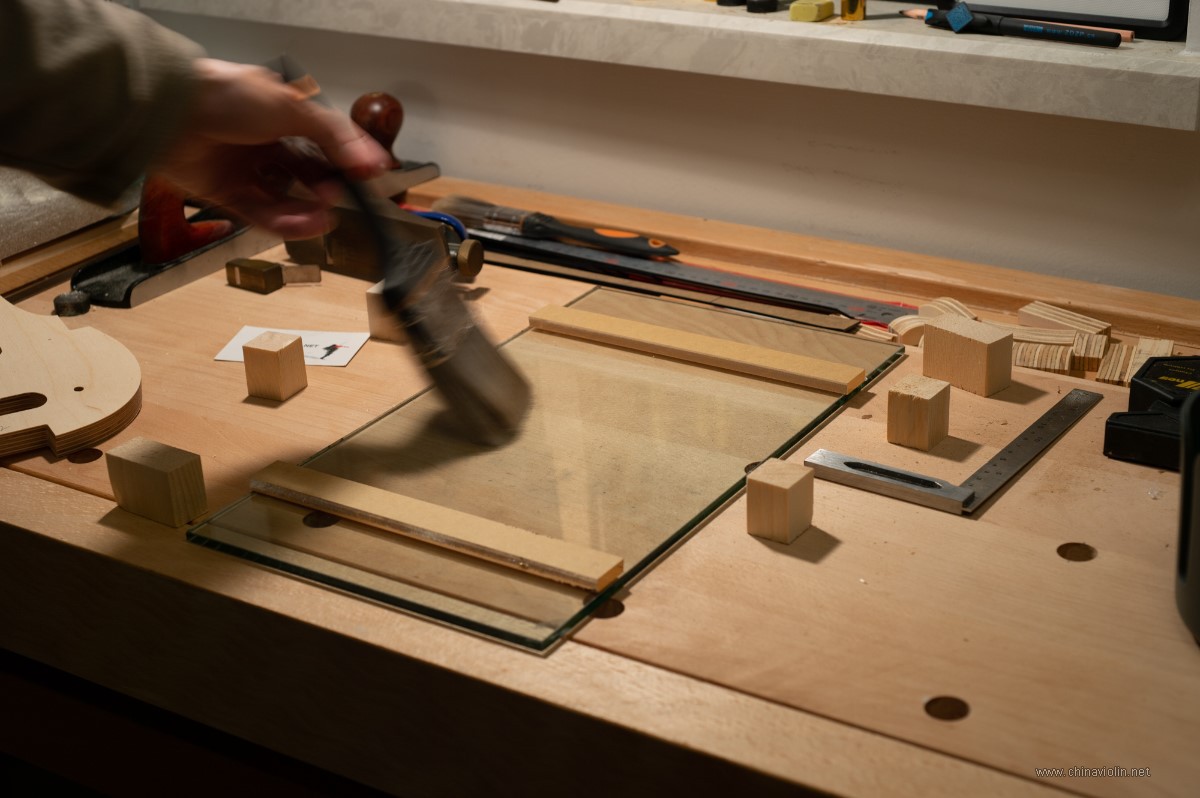

先扫一下灰，不要影响了精度。


熬胶。

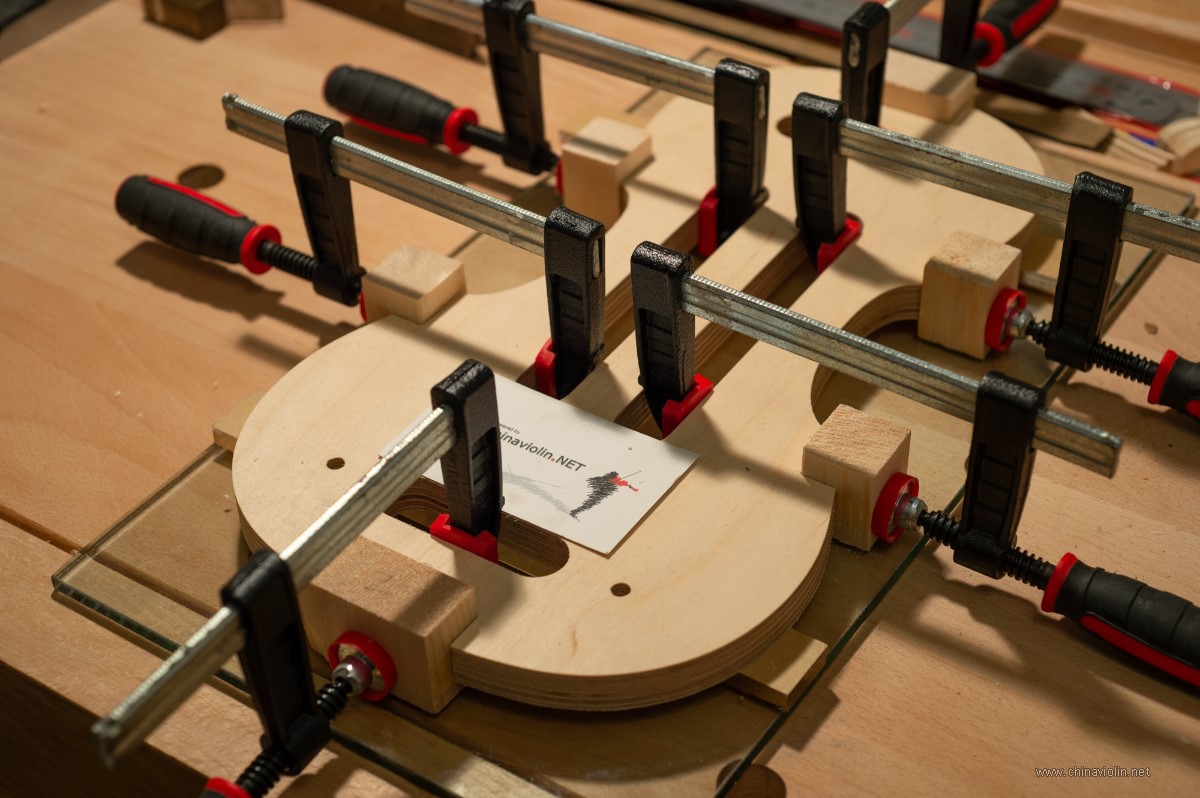

逐一涂上胶，夹上f夹。

鱼儿

打磨角木。

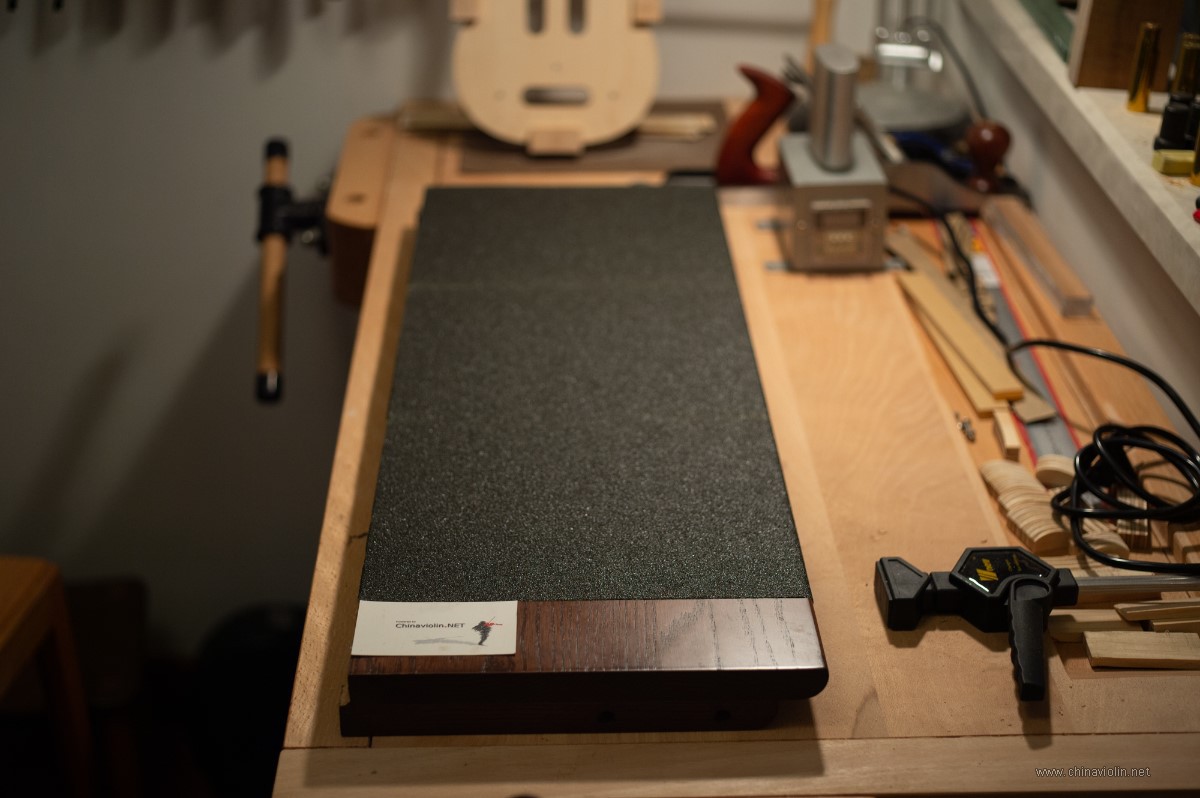

在木板上粘80目砂纸。

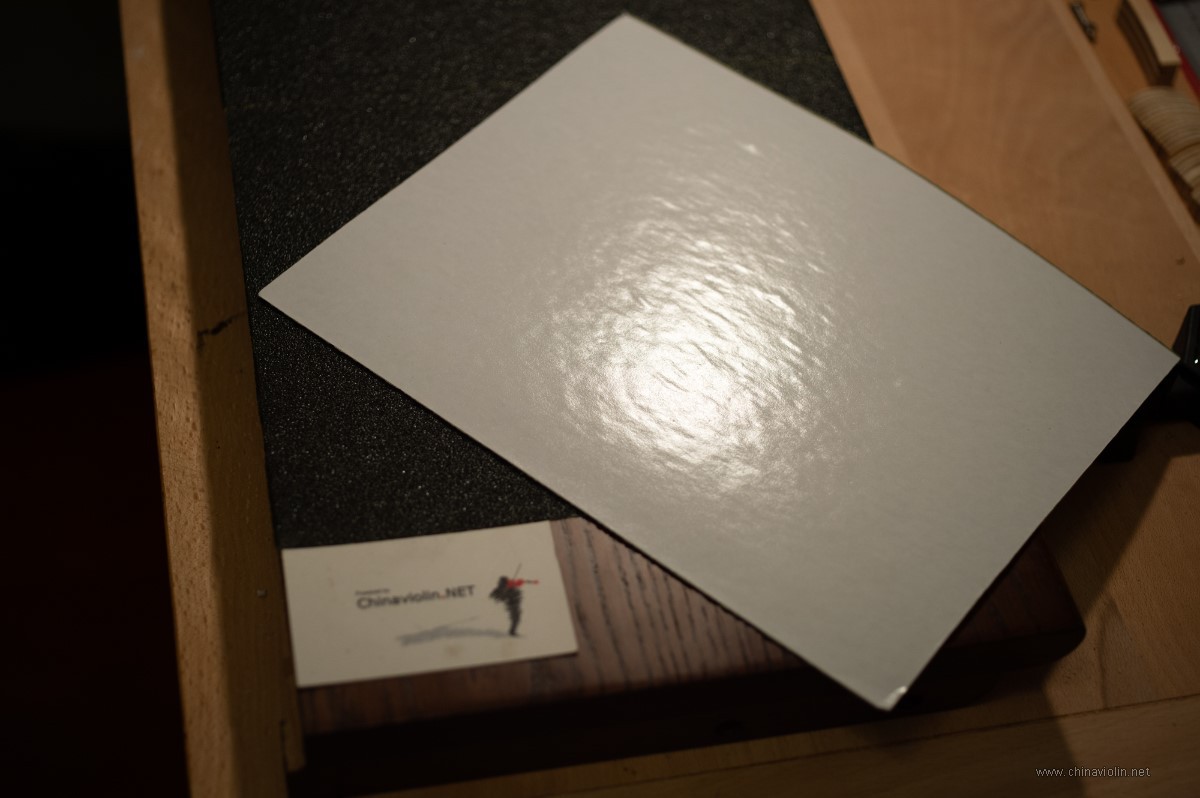

用这种带自粘背胶的砂纸很方便。

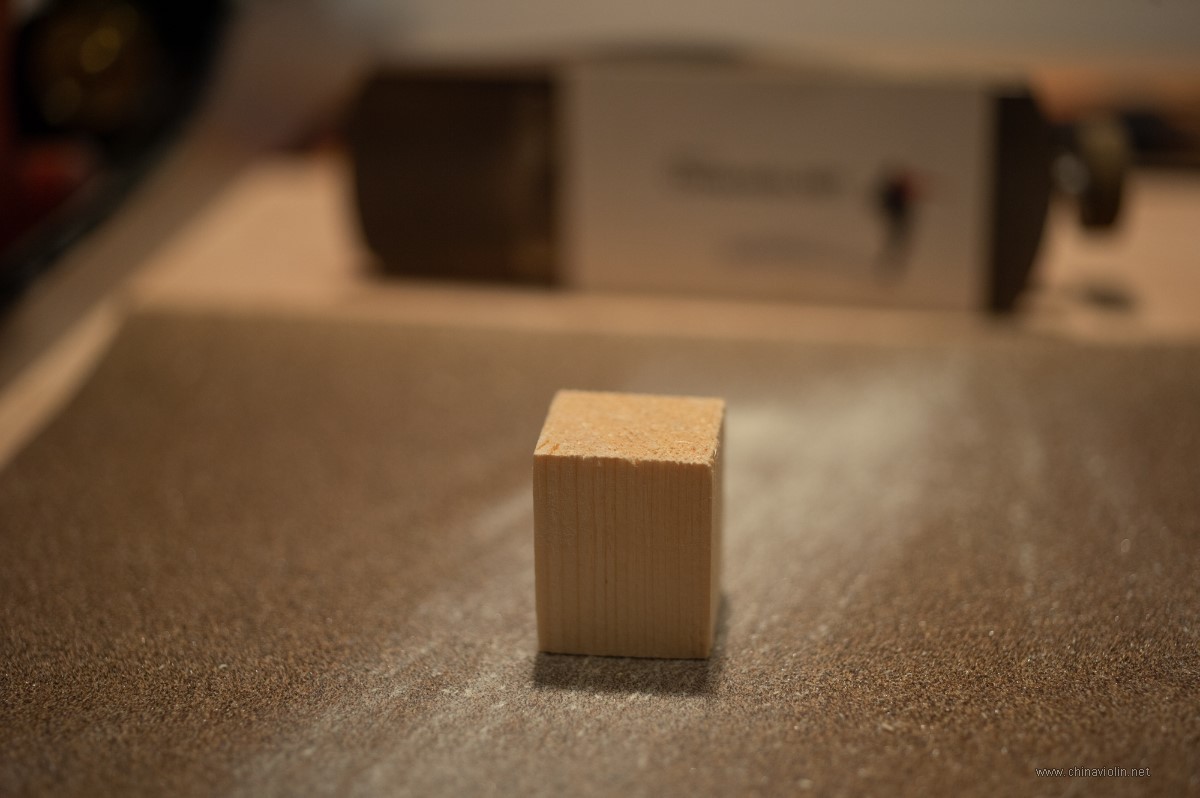

把角木放上去。


在上面打磨整齐。

鱼儿

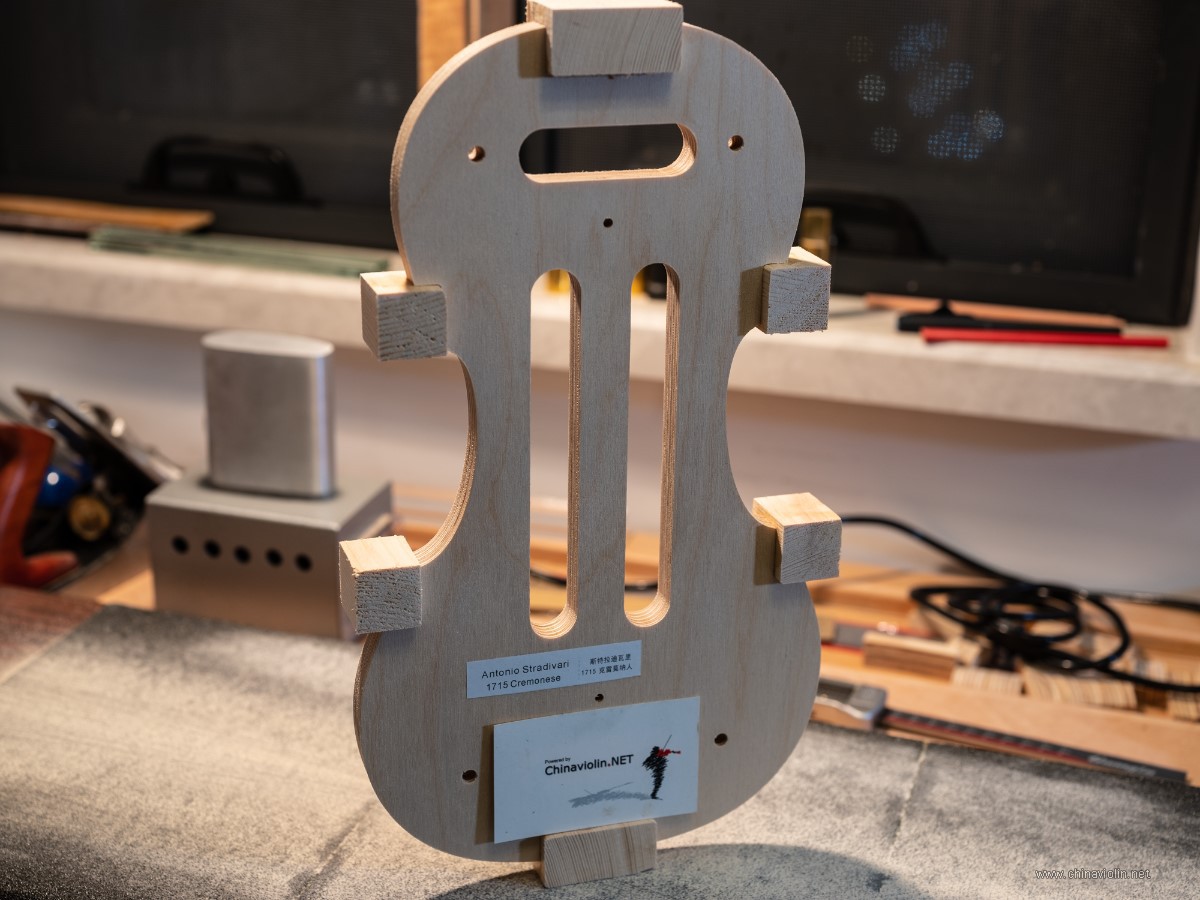

角木初步打磨平整。


在砂纸上来回打磨6个角木使其高度一致。

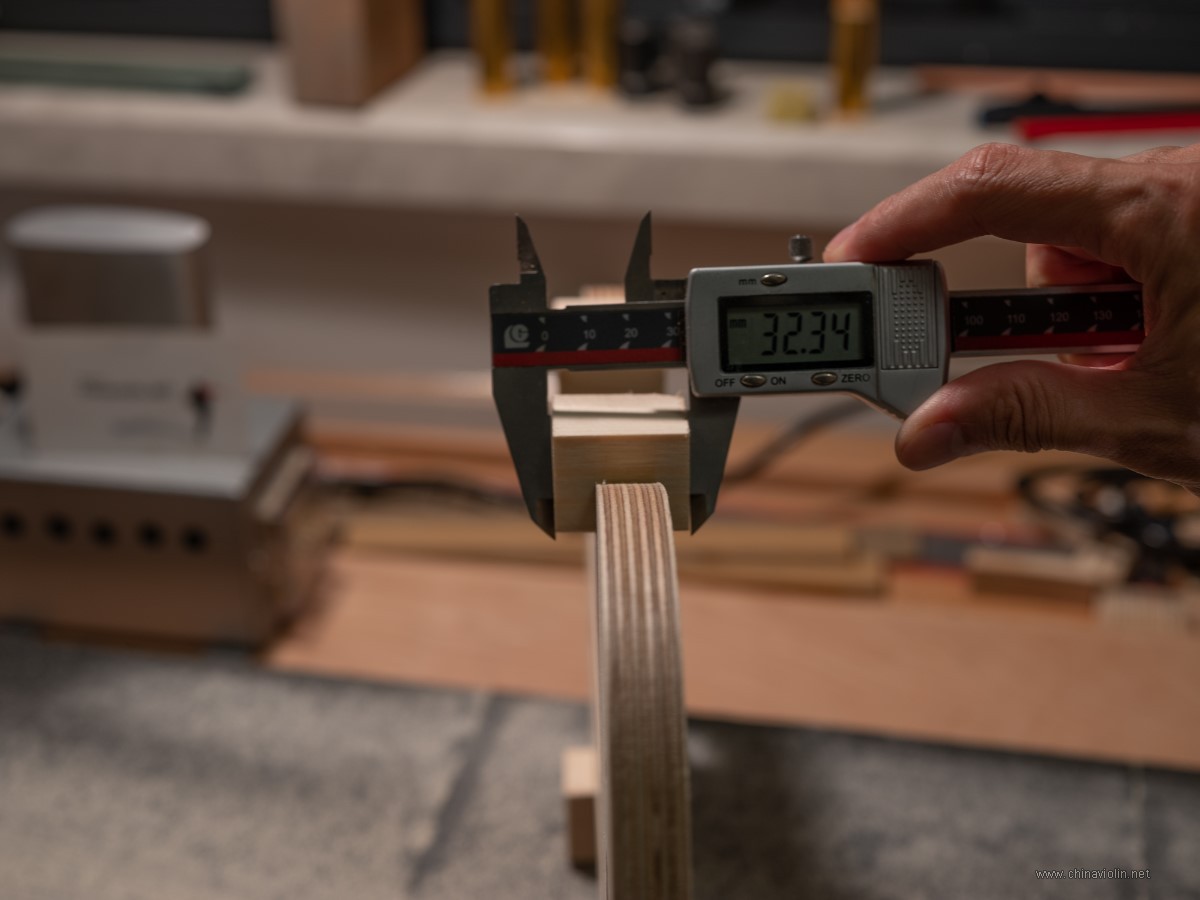

都差不多32.5mm左右。


就这样，Next！

鱼儿

取衬条料。

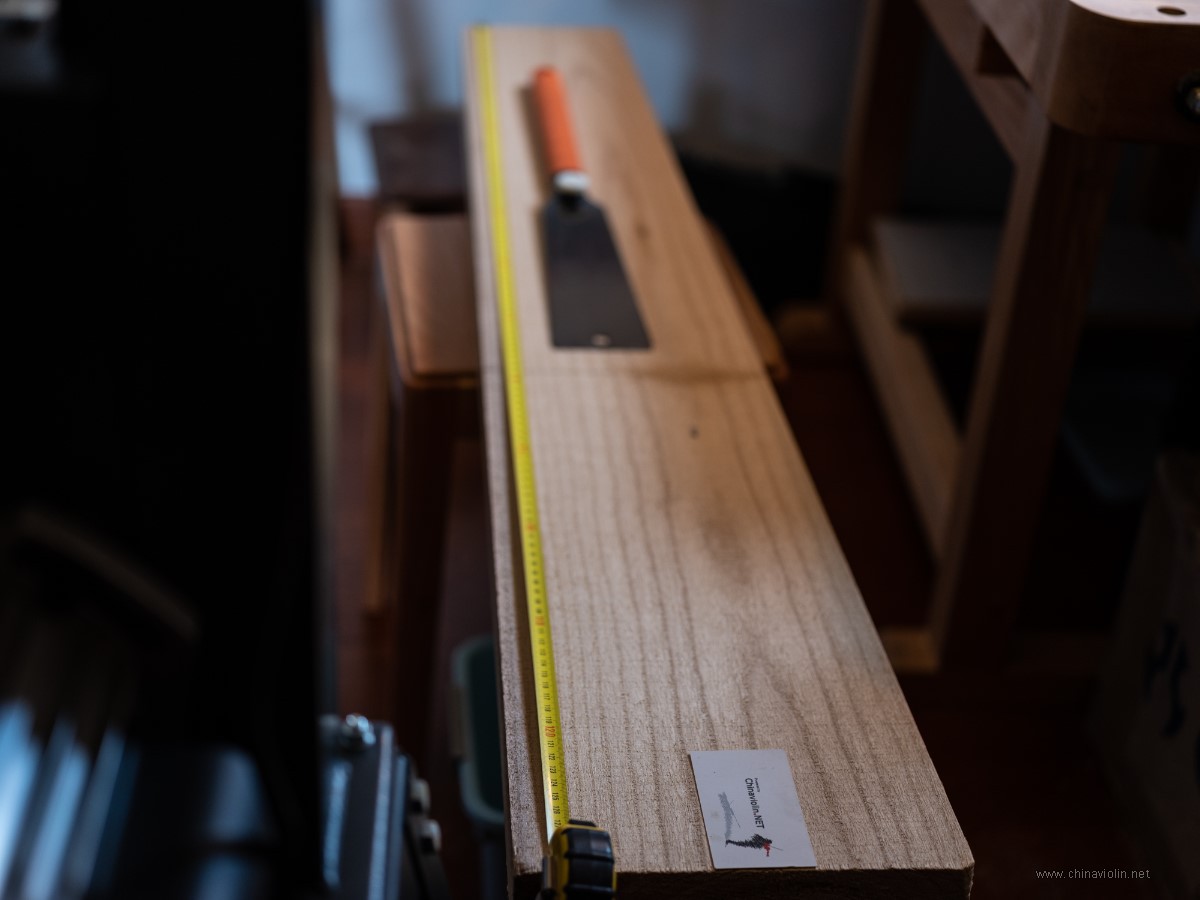

买的成品衬条料纹理都不理想，所以直接从一块60年阵化的老房梁泡桐木上开料。

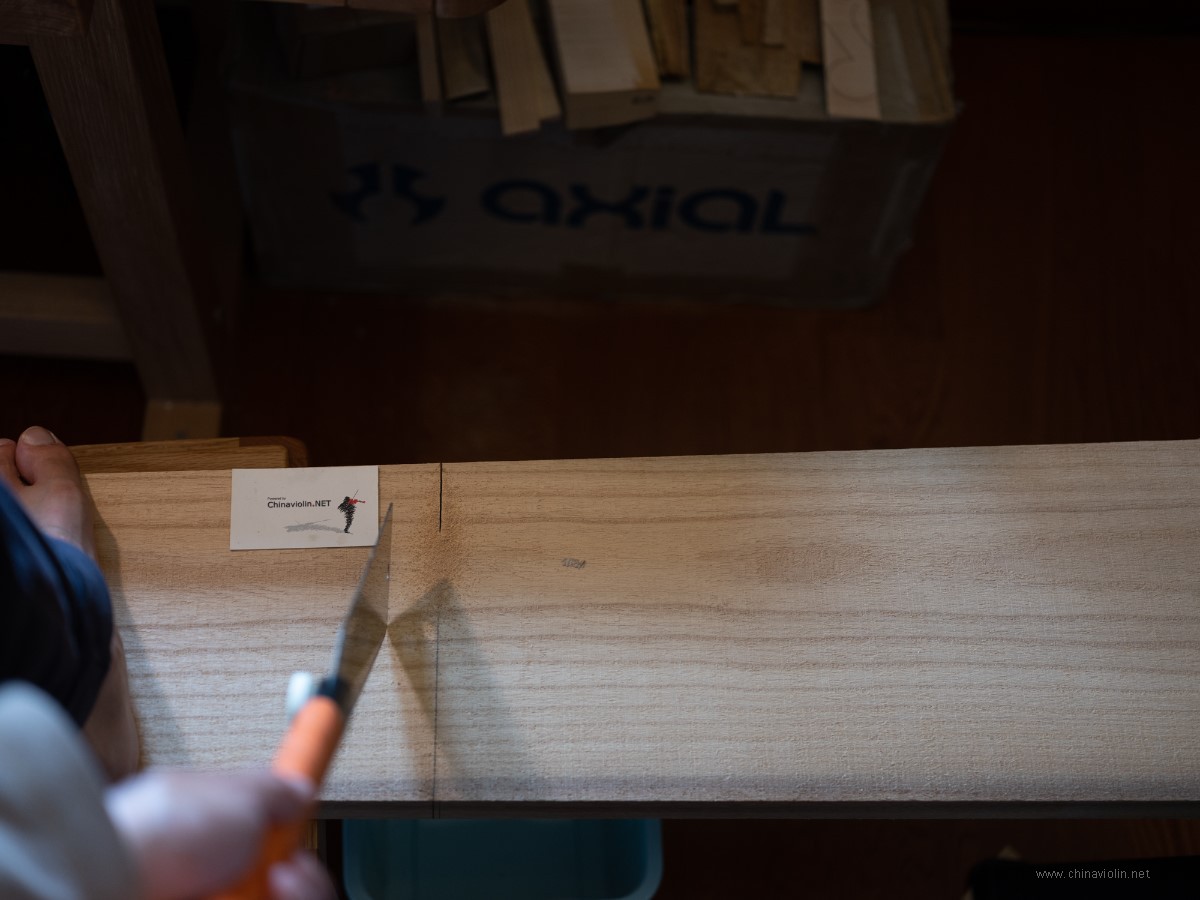

宽度太宽只能手工截断。

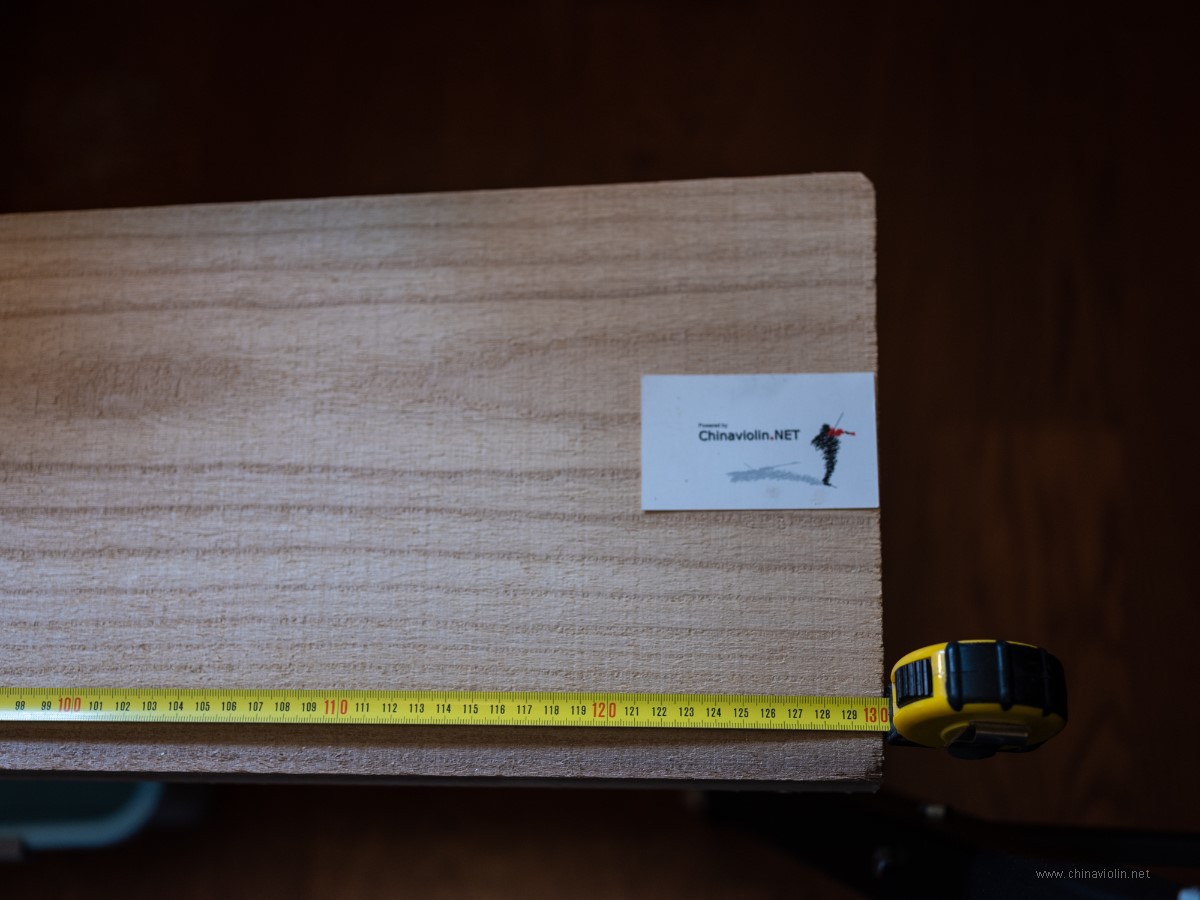

全长1.3米。


这么大一块。

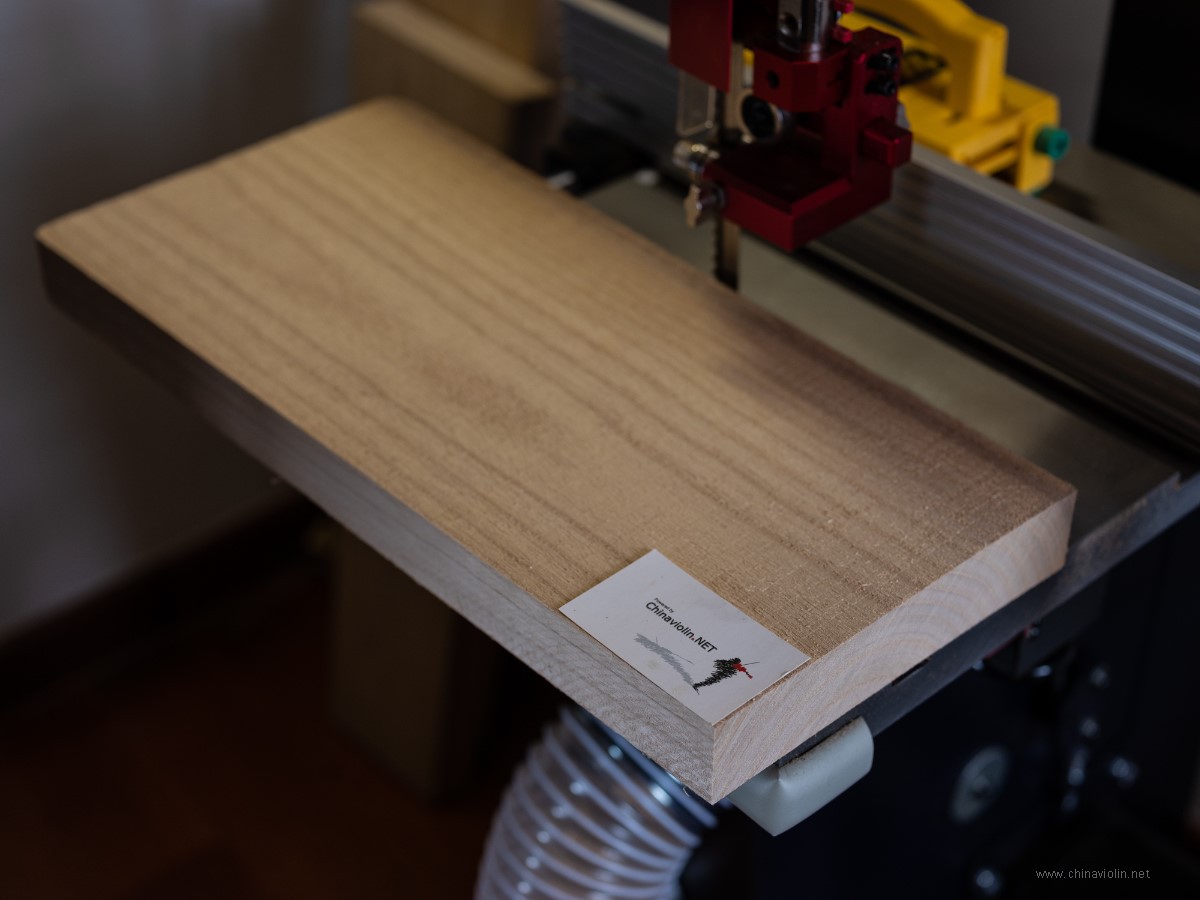

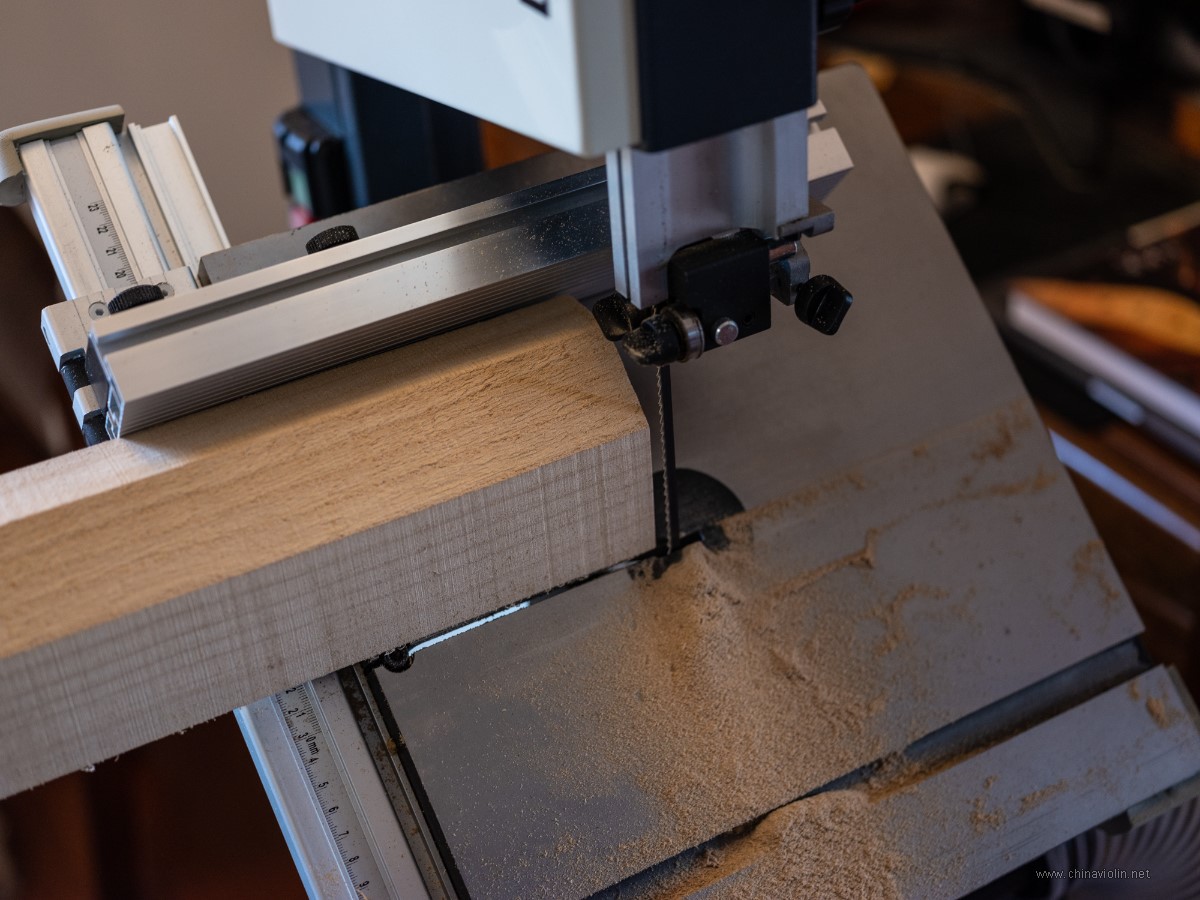

用带锯开成小料。


标上自己想要的纹理，只取精华。

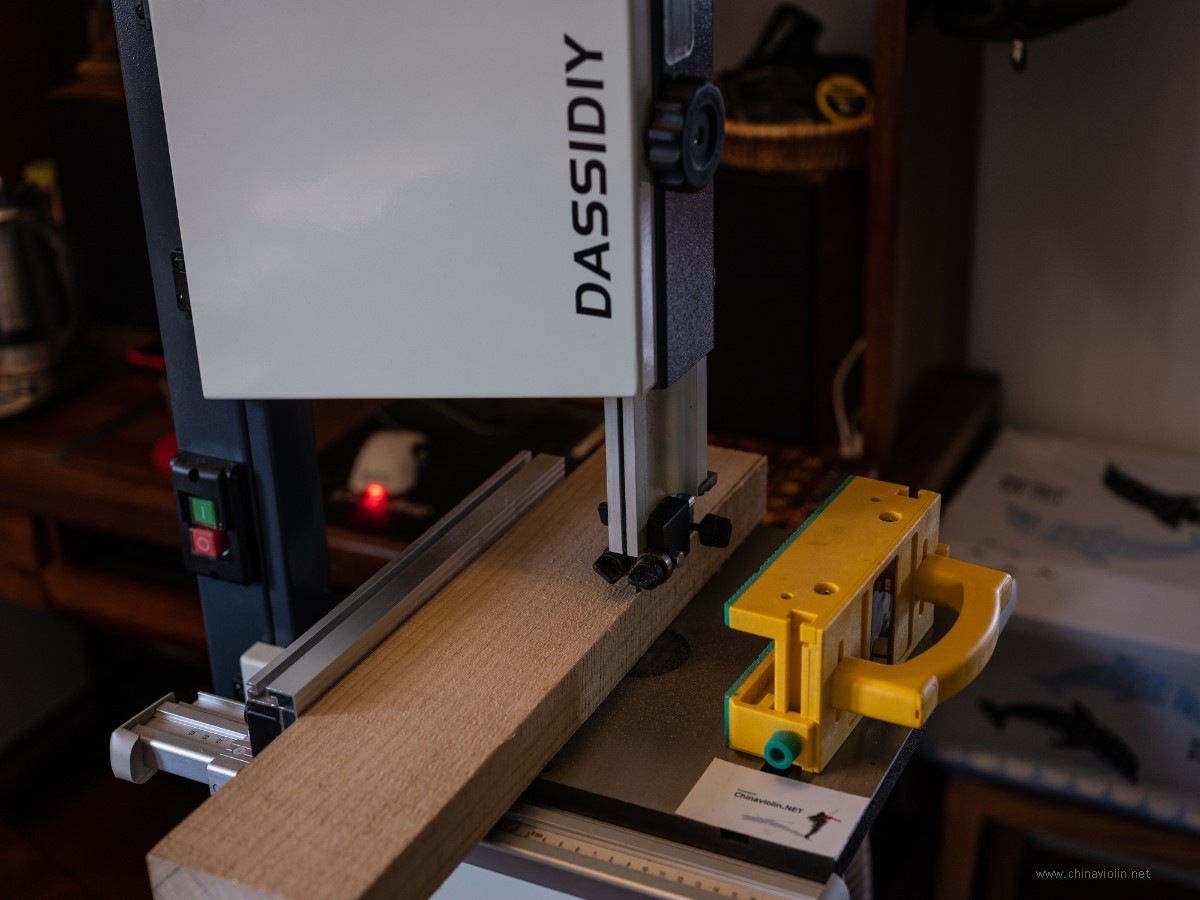

小带锯开料。


裁掉边角只取完美纹理的精华部分。

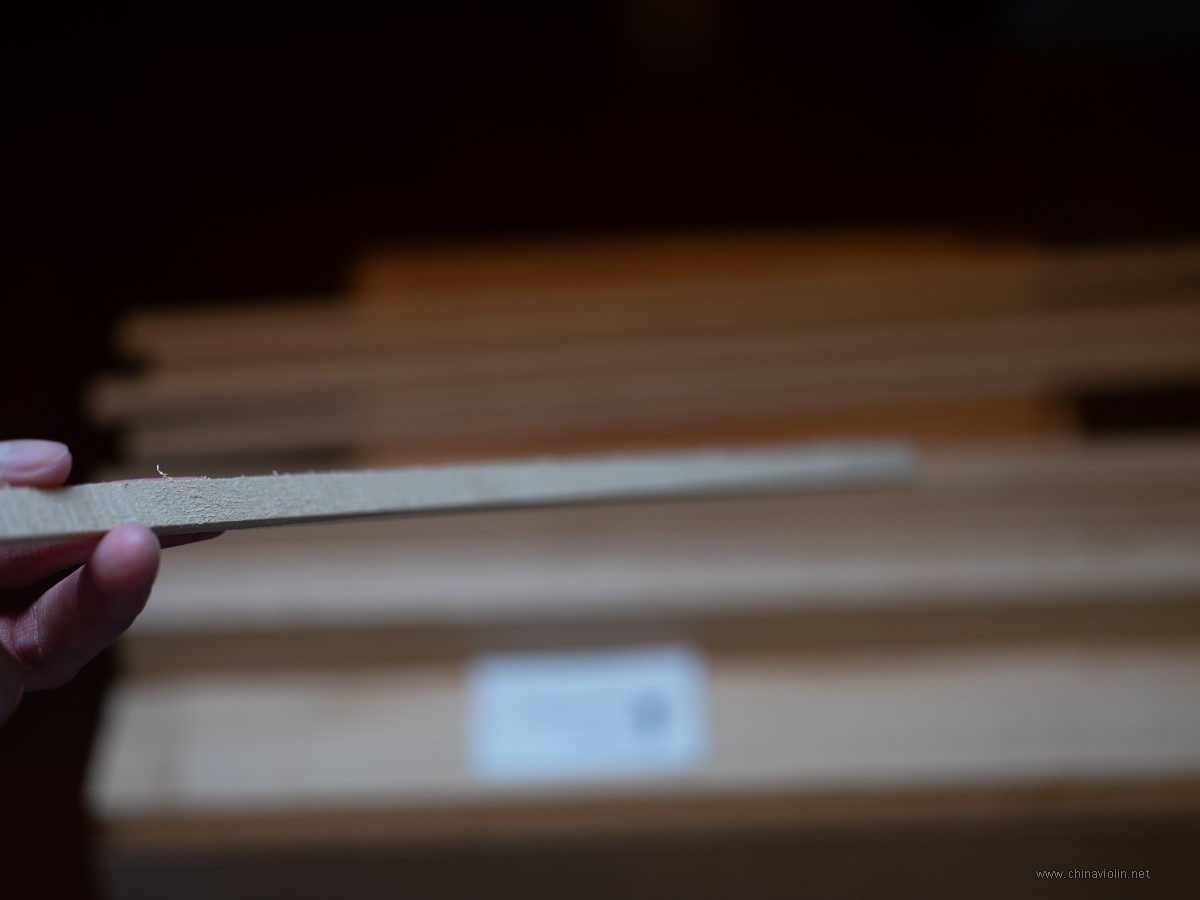

成品，长宽厚（52厘米、1.1厘米、4毫米）


这块1.3米的木头大概能取50条这样的衬条。

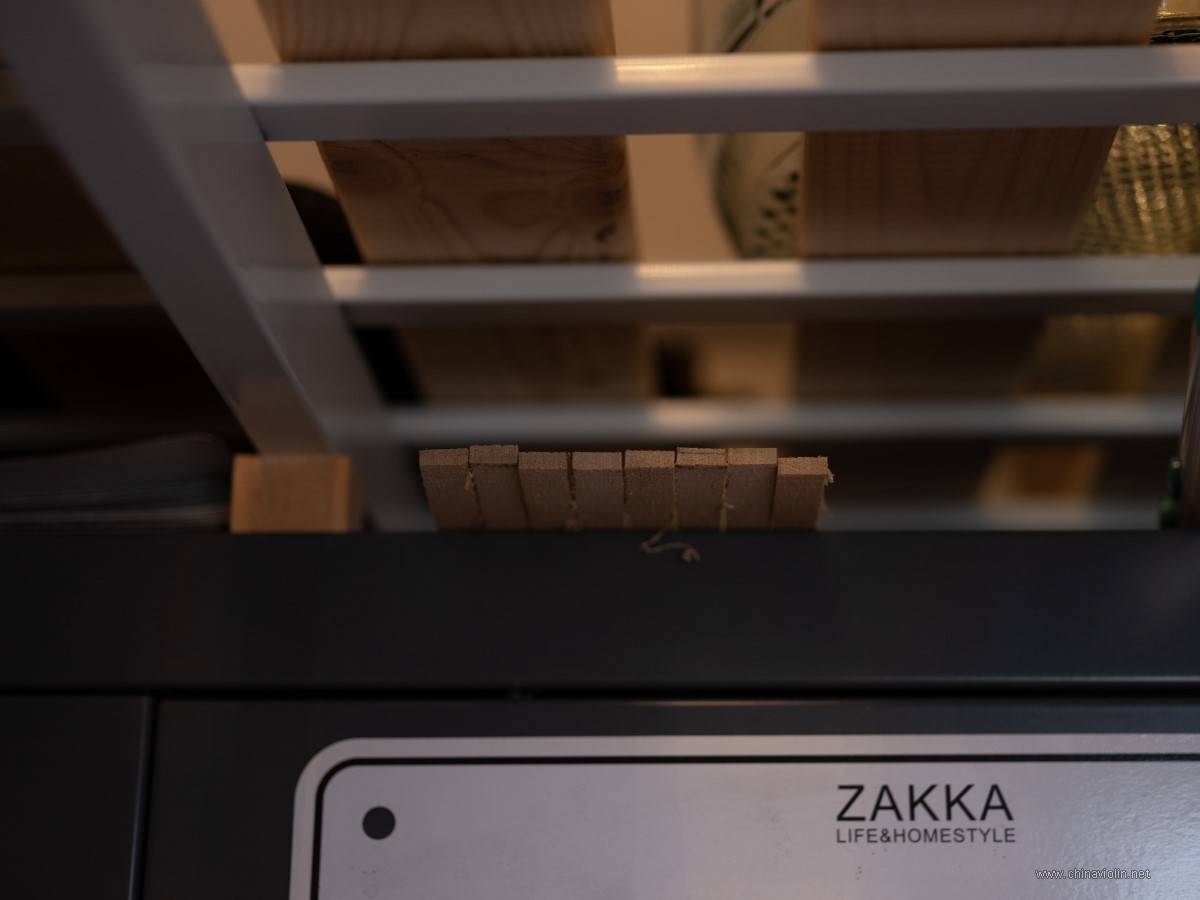

成品入库存放。

鱼儿

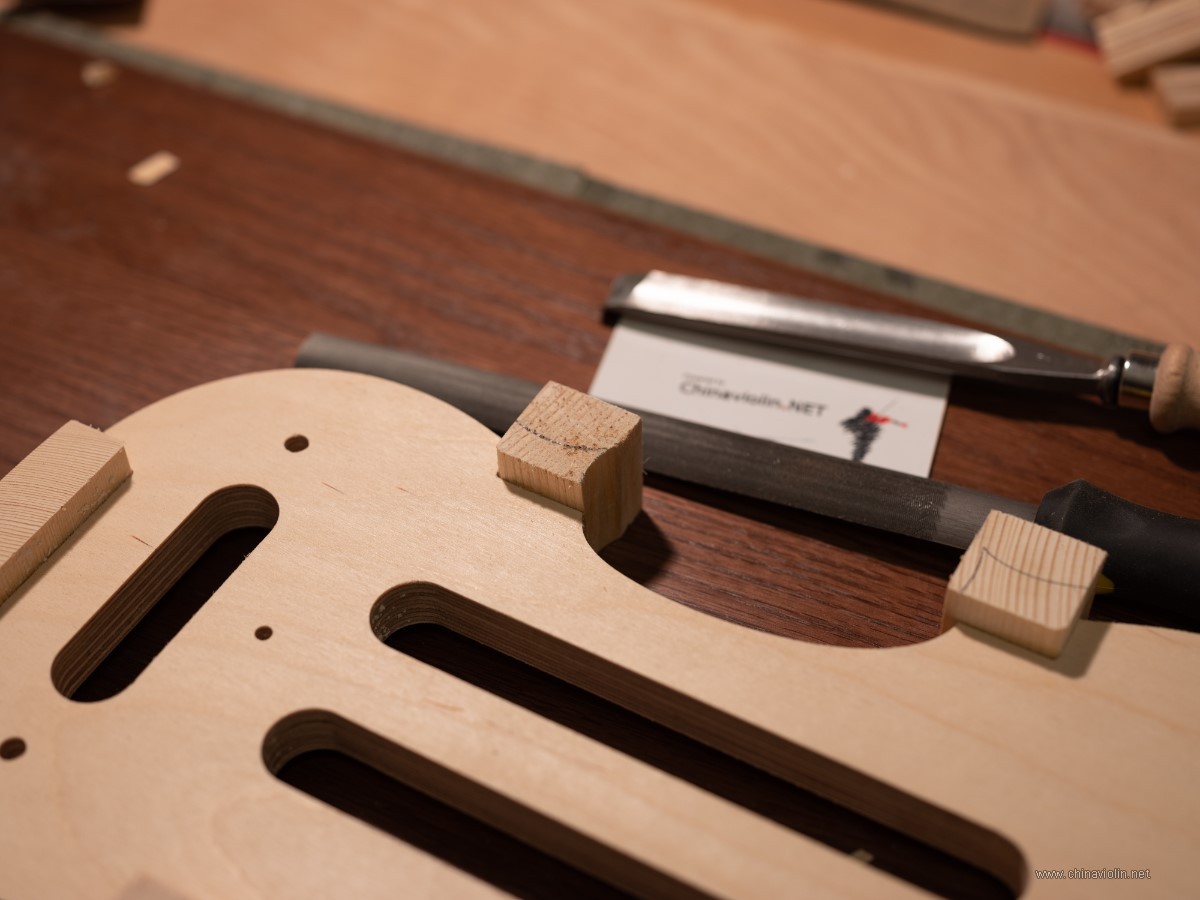

今天给角木标上线。


用准备好的模板把两个螺丝定位好。


然后就是画啦。

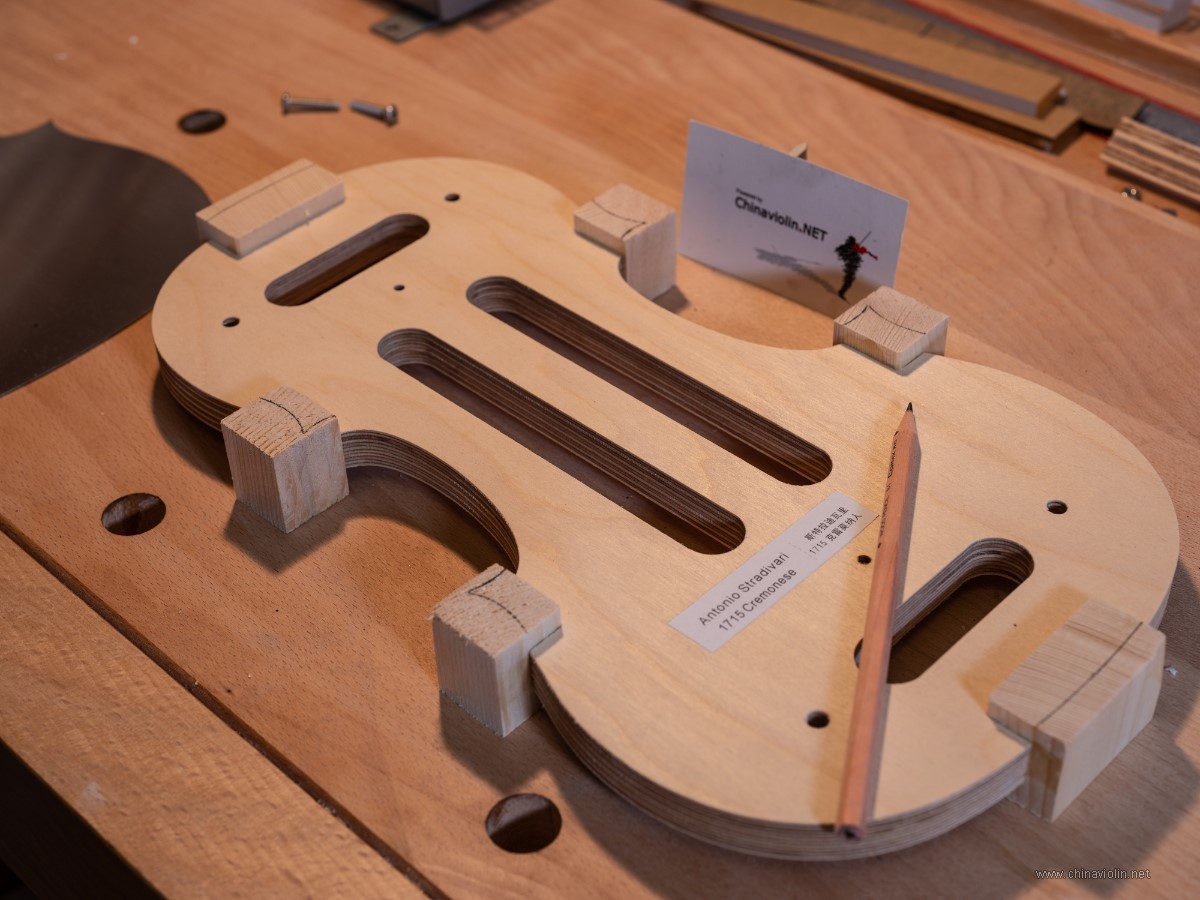

画好这样子。

赶紧收工散步去——

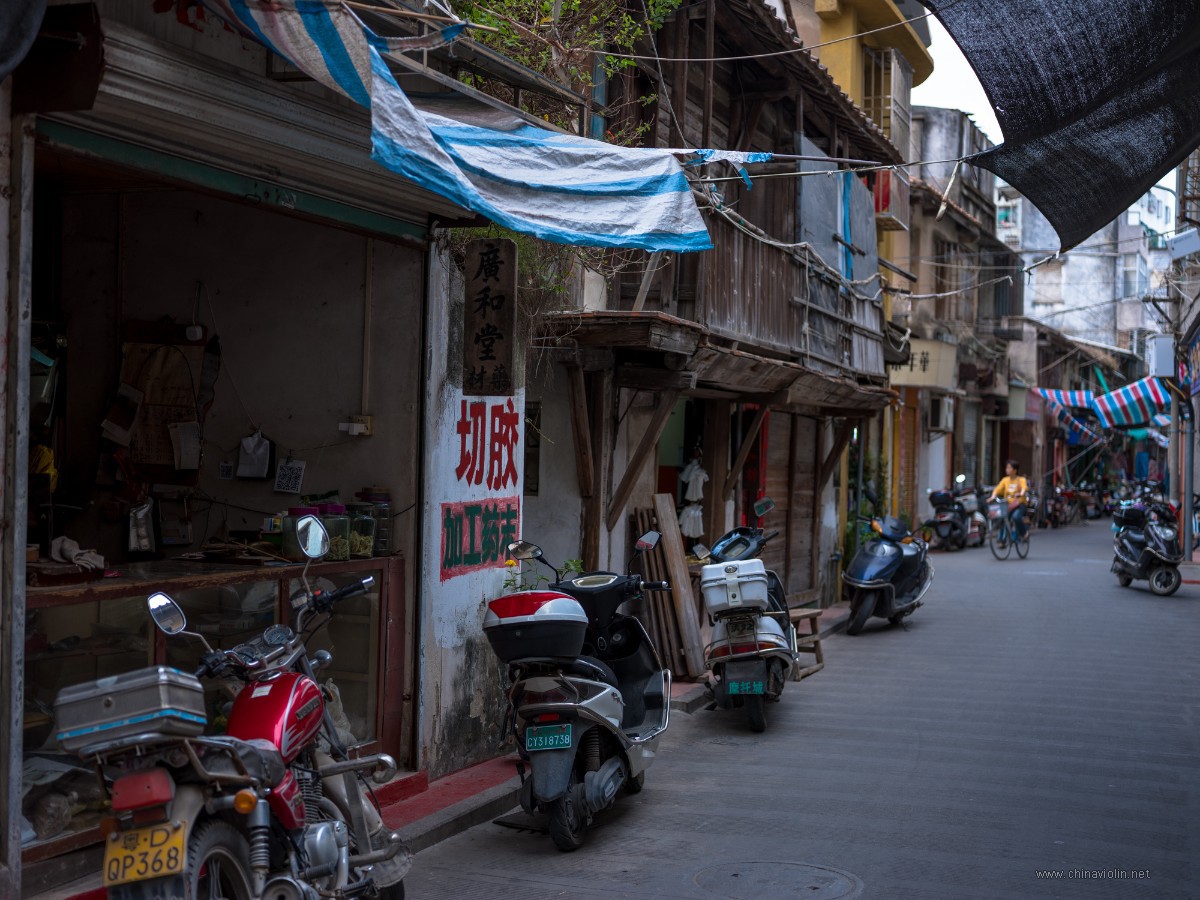

城门。



没什么比独自闲逛古城小巷更惬意的事了。

鱼儿

修整尾木。


先用破旧衣服垫着保护桌子和刀头。

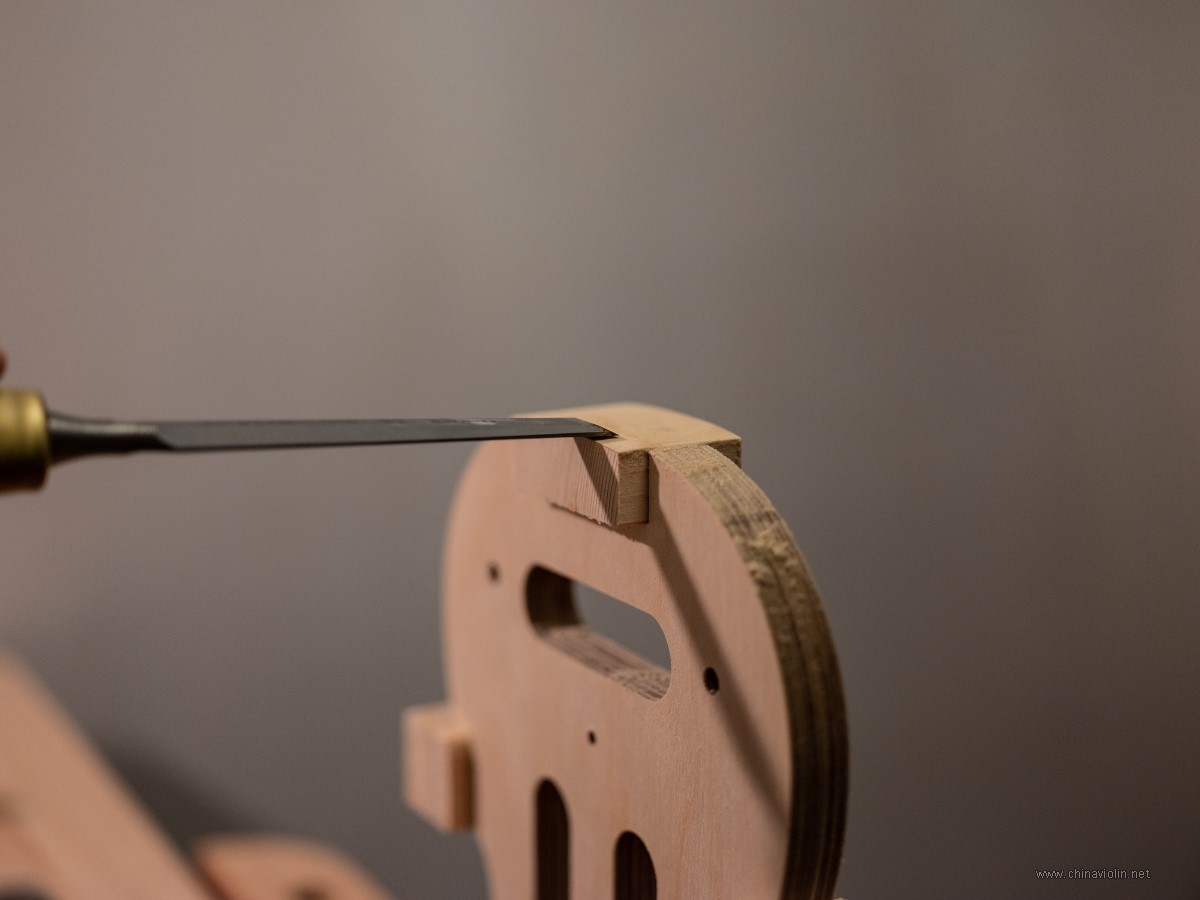

慢慢吃刀。

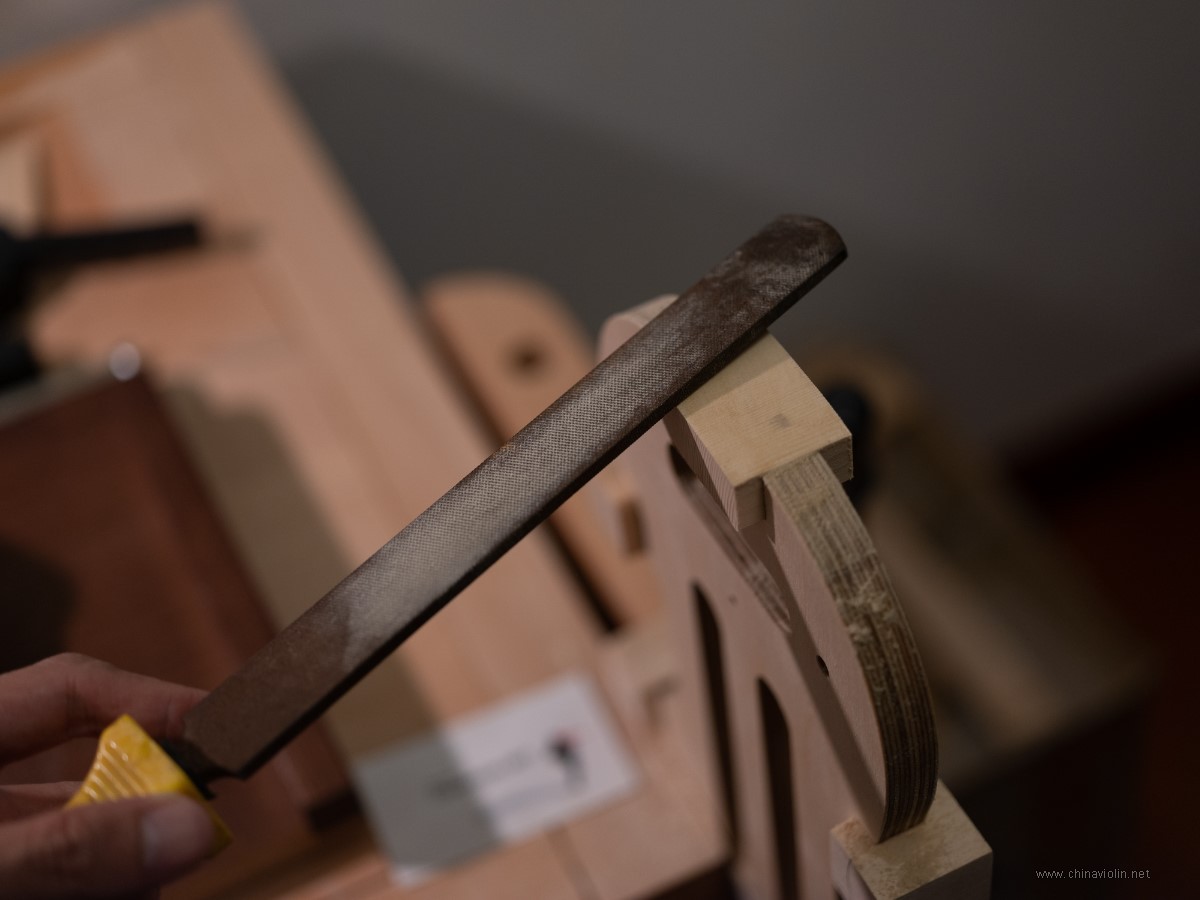

平凿刀打到画线处就换锉刀精修。

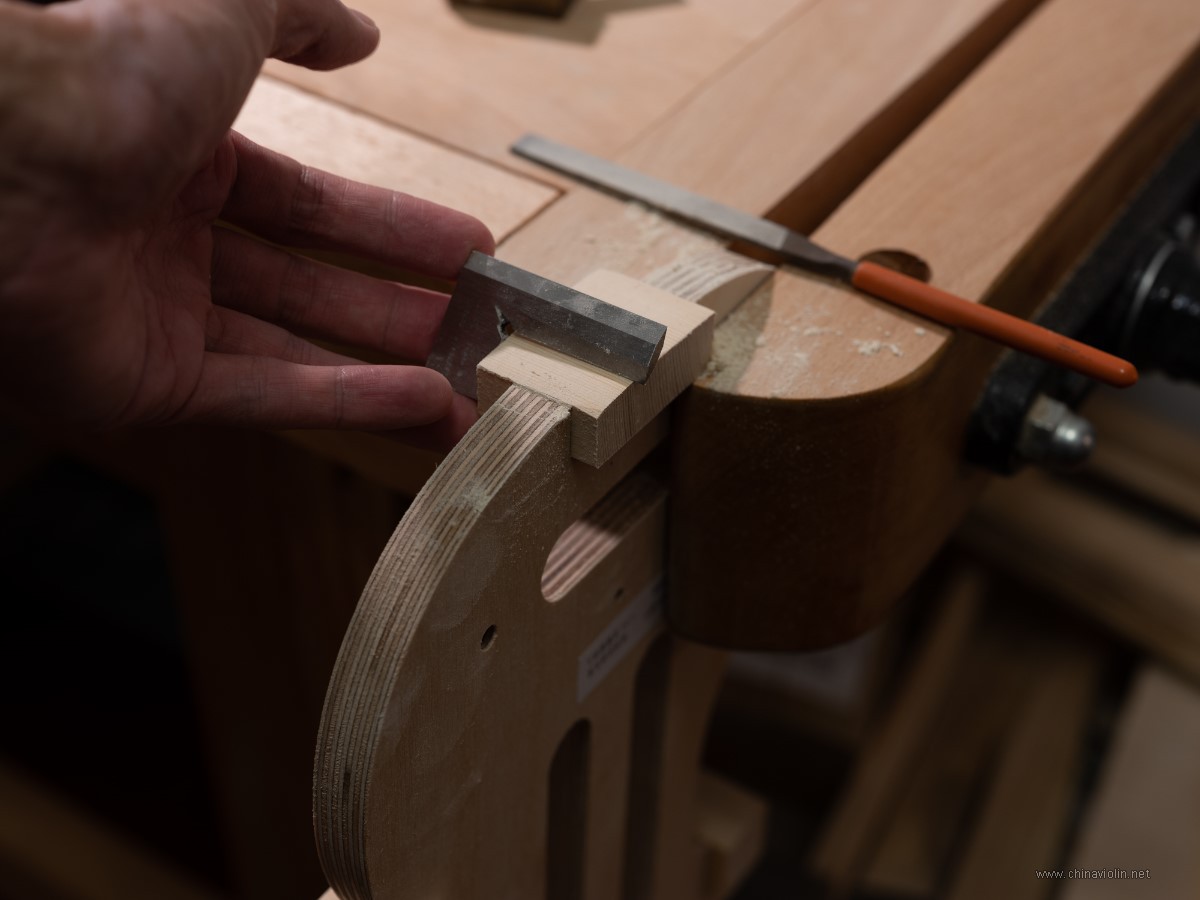

因为要磨出绝对的平面，所以必须时刻用直角尺纠正。


打磨好就这样子了。


收工。

鱼儿

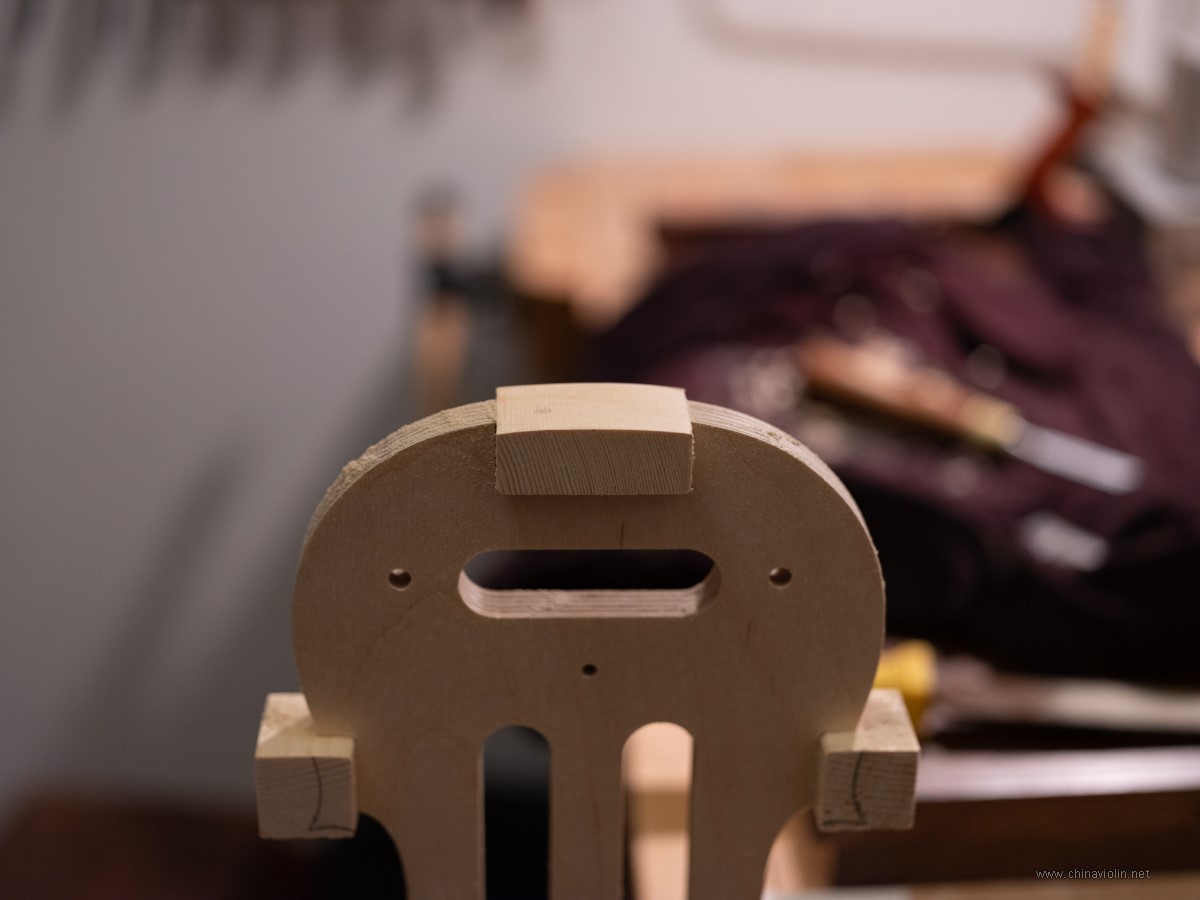

今天修整首木。

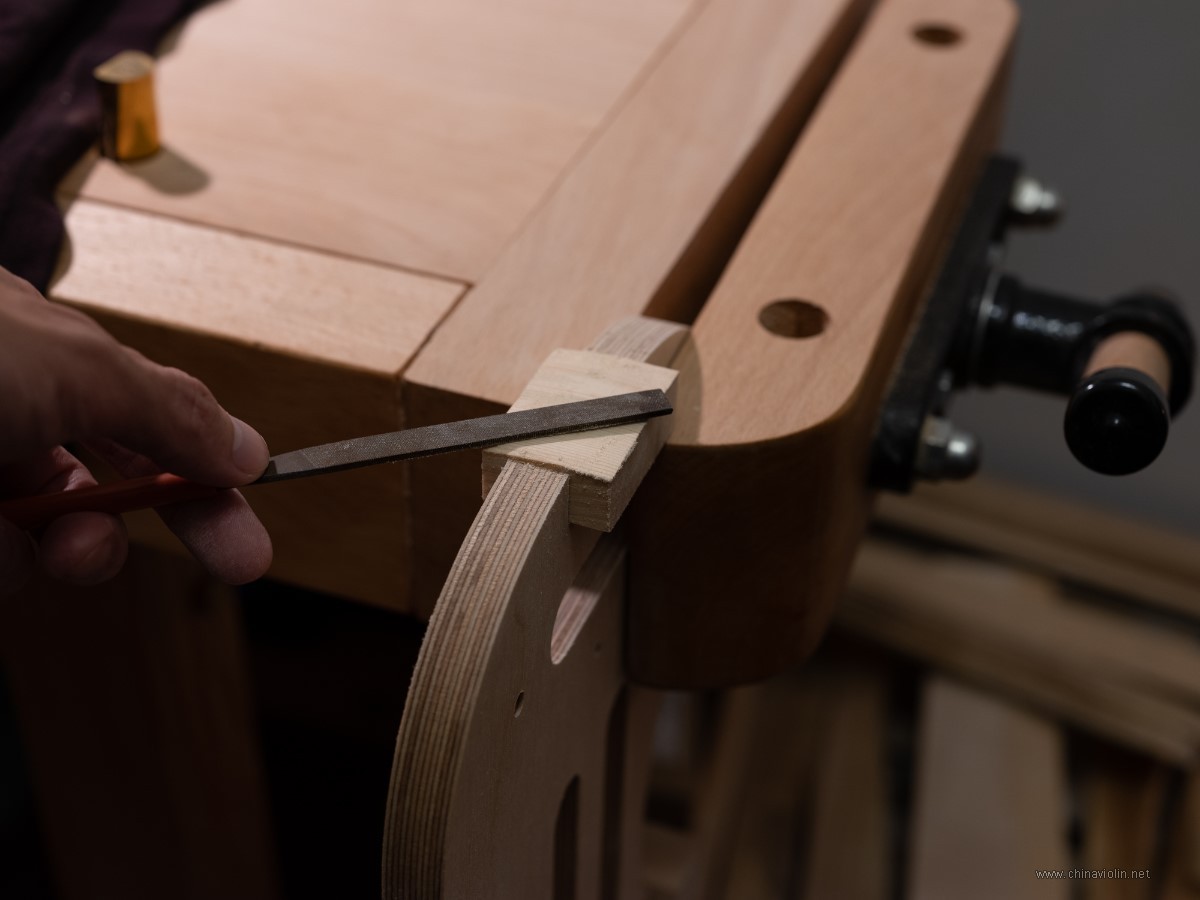

同昨天一样先用凿子削去大块的木料，靠近线时一定要很小心削过头了。


找平。




光溜溜，真可爱。


正面拍一个。


正面粘砂纸当磨床，背面可以当砧板用保护刀具和桌子，头尾还有两个挡块阻止琴移动。

鱼儿

5月5日，假期最后一天的晚上，是该恢复正常了。

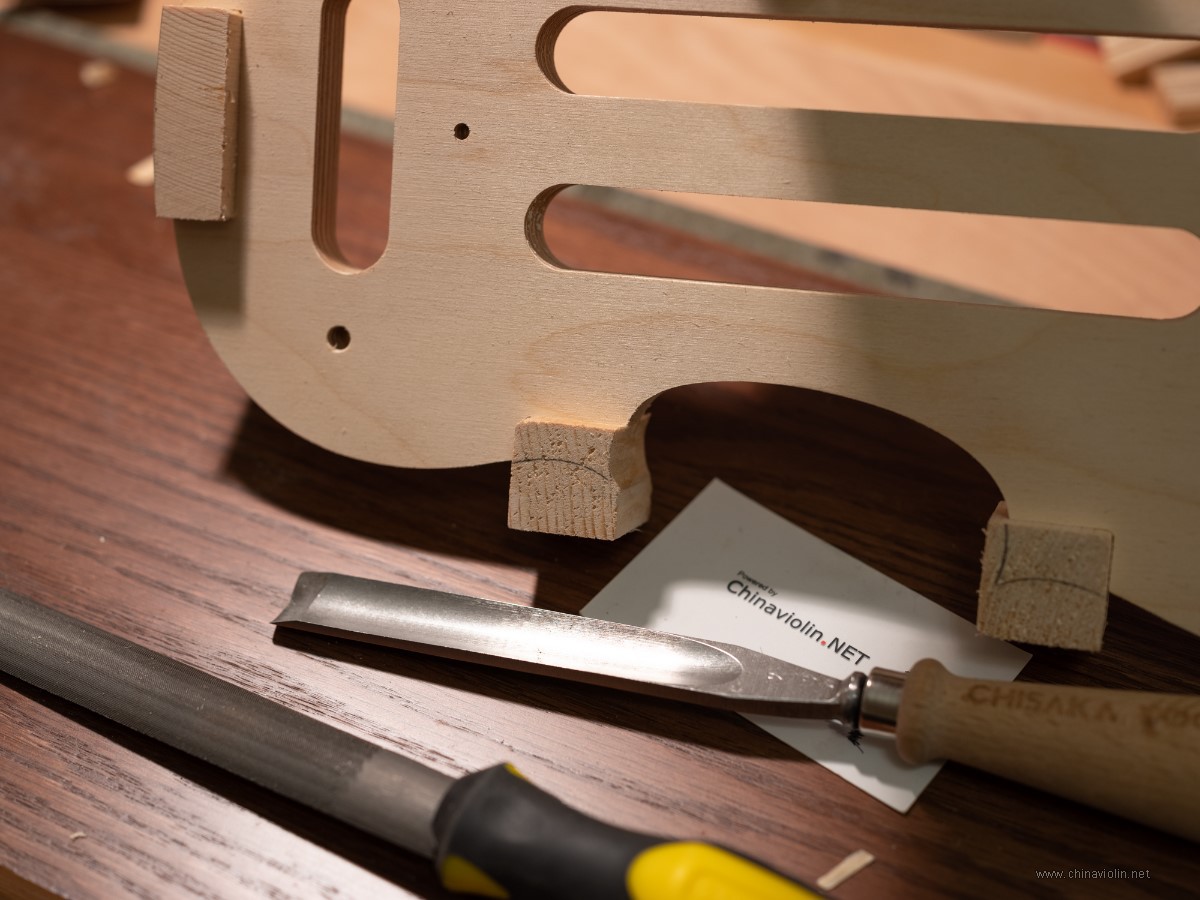

今天处理第一个角木的内角。

用到的工具有：7/18内刃铲、史丹利8寸细半圆锉22-361


先磨刀。


磨刀。

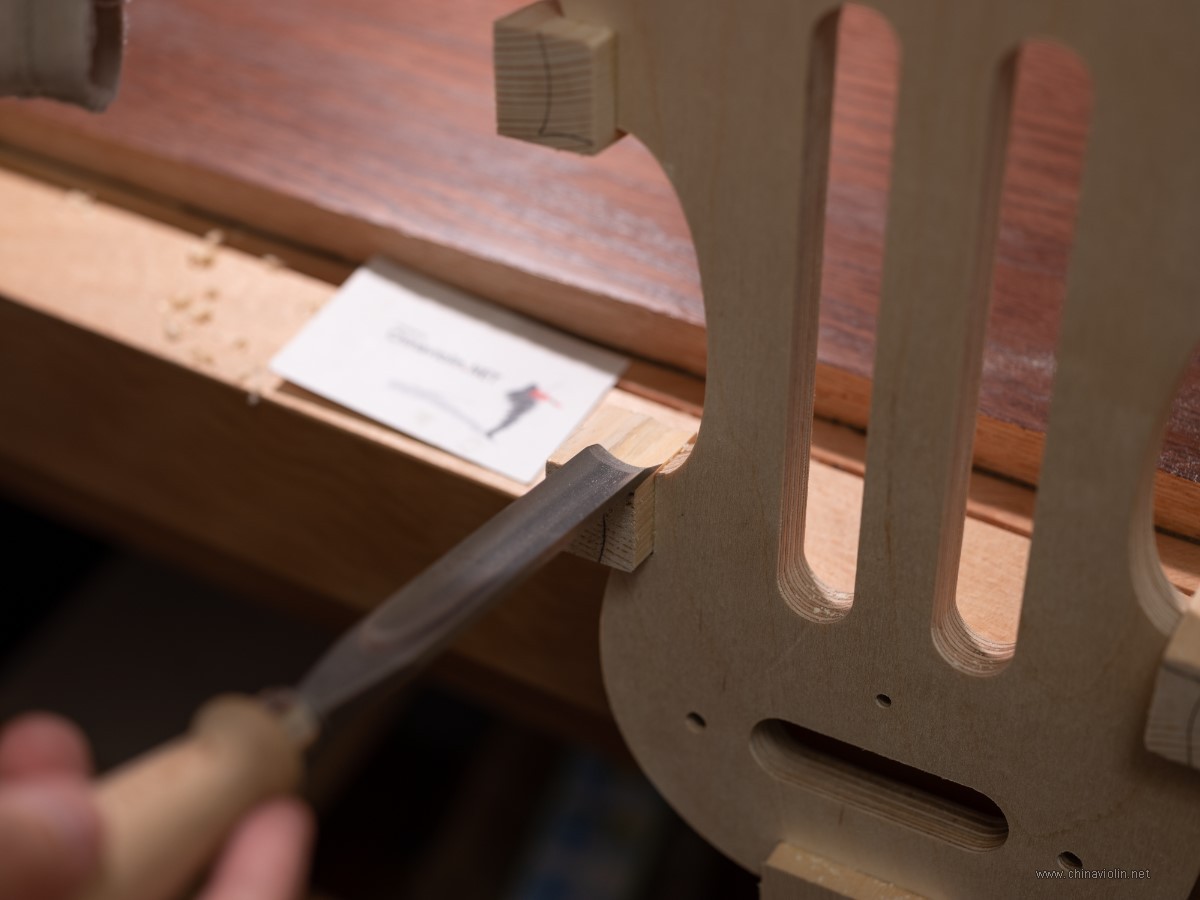

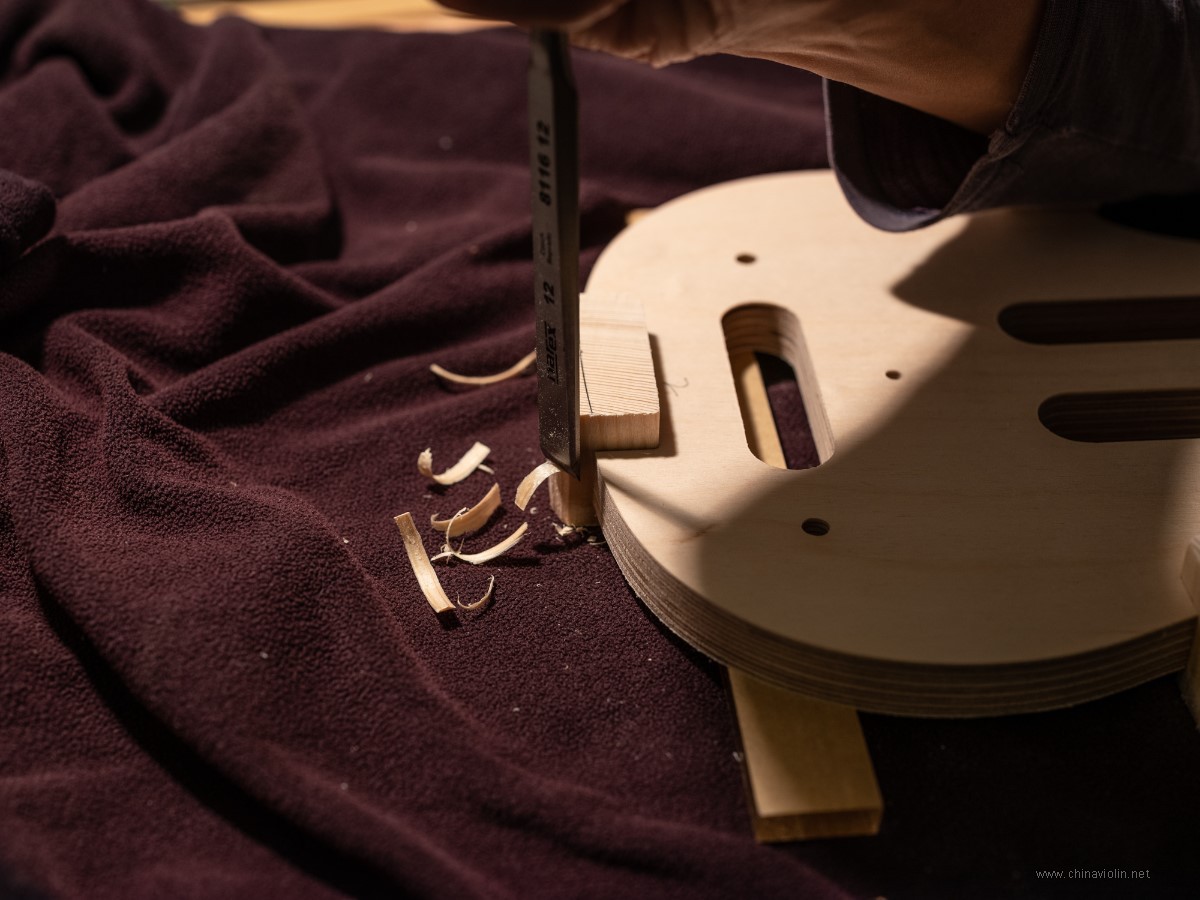

铲角木。


削到接近画线后改用锉。


木工锉长这样子，从结构就可以想象它是为快速打磨大块木头而设计的。

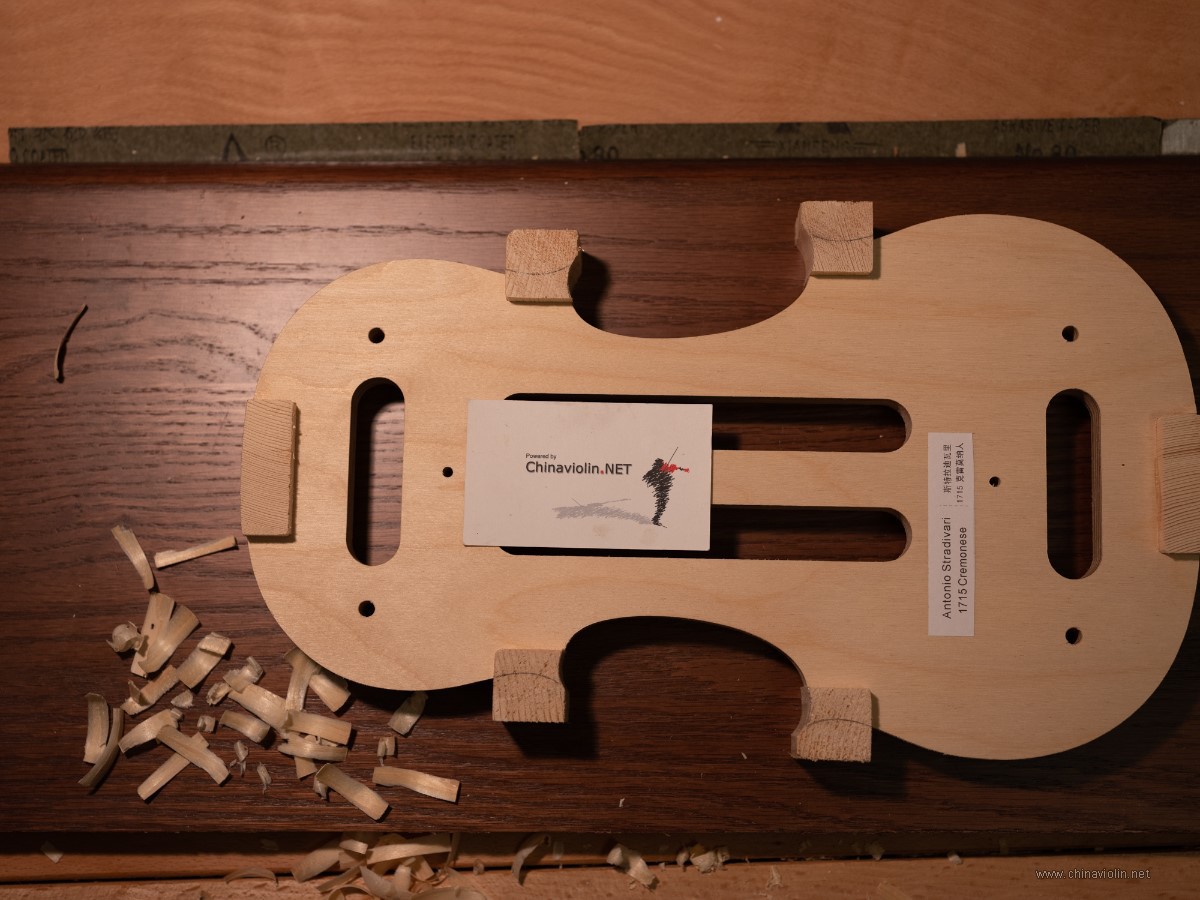

就这样了。


处理了第一个，剩下的也都是差不多的工序了，这是后话。


ps：因为铲刀是顺着木头年轮吃刀的，虽然很不费力（这是木头特性），但也很容易崩裂，所以用铲刀时还是得非常小心的，千万不能有撬的动作，不然一整片木头会无法控制地崩裂开来，这种刀路其实在雕刻技法里是禁忌的【相关资料】。

鱼儿

处理完剩下的3个角木内弧。

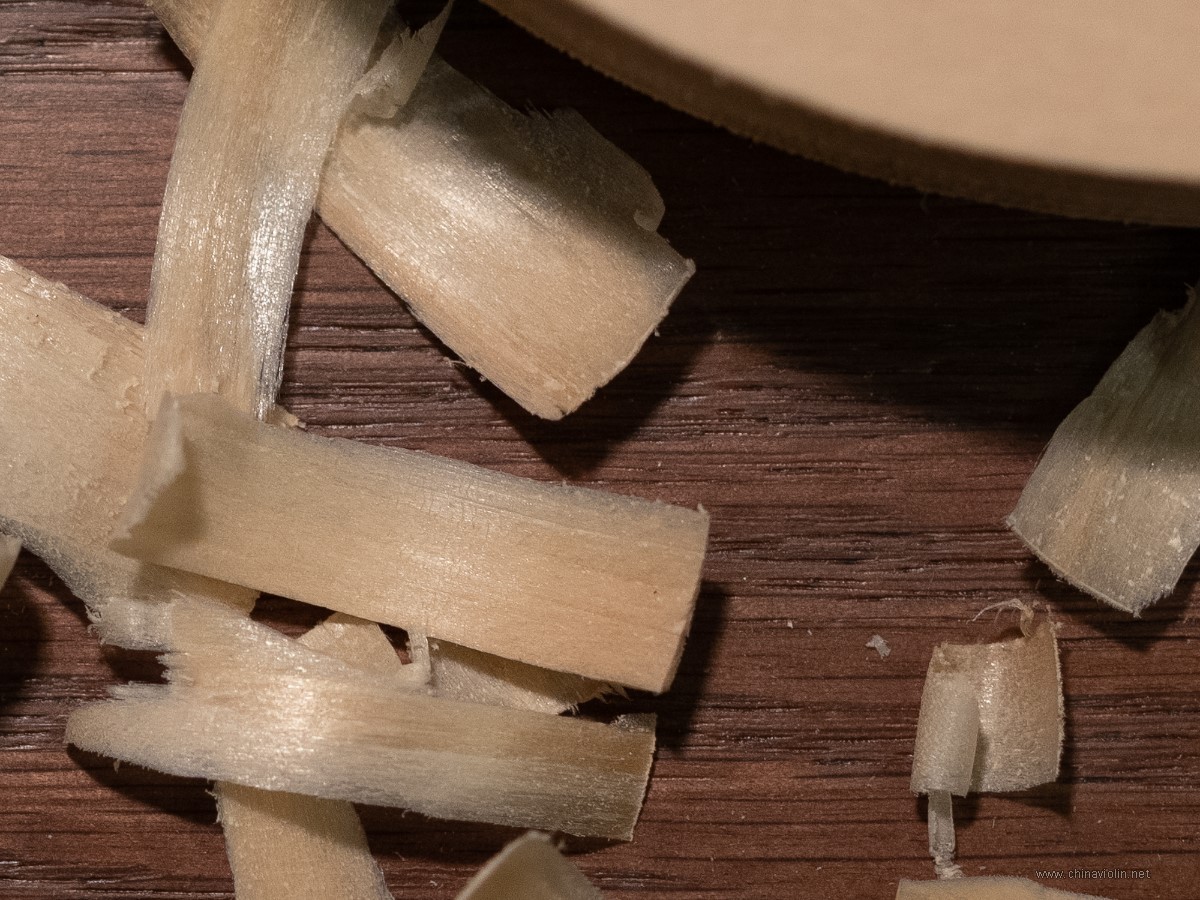

铲下的木屑。


木屑光洁表示刀锋状态良好。


完。

xqm

鱼儿版主老师精心制作小提琴，欣赏学习

鱼儿

刮片，做侧板要用到了

刮片拿到手是要自己开刃的，开刃方法就是要把刮片打磨出卷边，然后再把卷边拉成一定角度（这是书里和网上资料教科书式的描述……）。其实这方面的资料已经很多，随便搜一下即有：https://www.chinaviolin.net/forum.php?mod=viewthread&tid=71101

实在想象不出来可以看下面图片帮助理解：


这是刮片和磨棒。

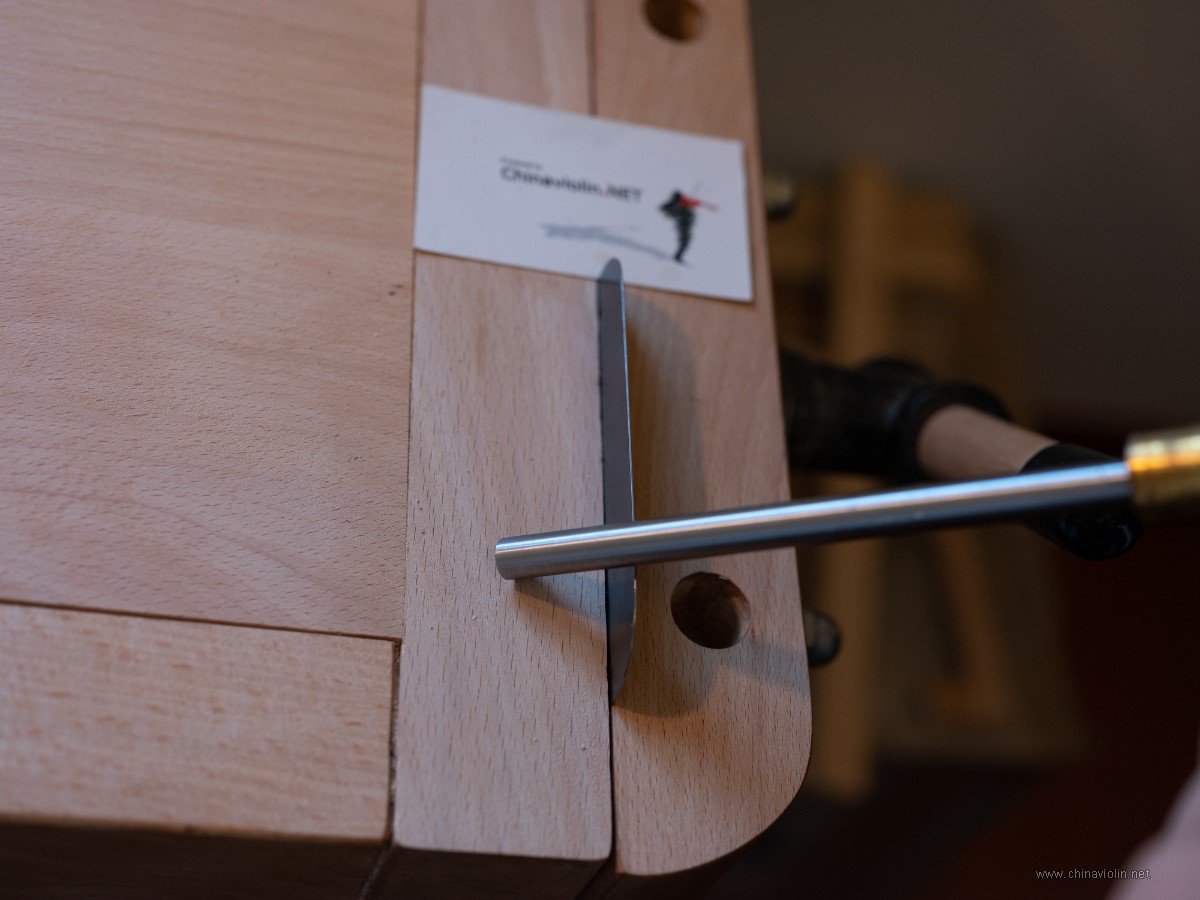

我是这样打磨的：磨棒跟刮片垂直面先打磨出卷边。


然后再用磨棒45度角打磨几下刮片，把卷边压下去形成一定角度（这个角度多少适宜需要使用体会再改进）。


使用时就用打磨好的那一面来刮木头（图片只是做做样子，使用时当然要两只手扶住两边使刮片稍弯曲）。

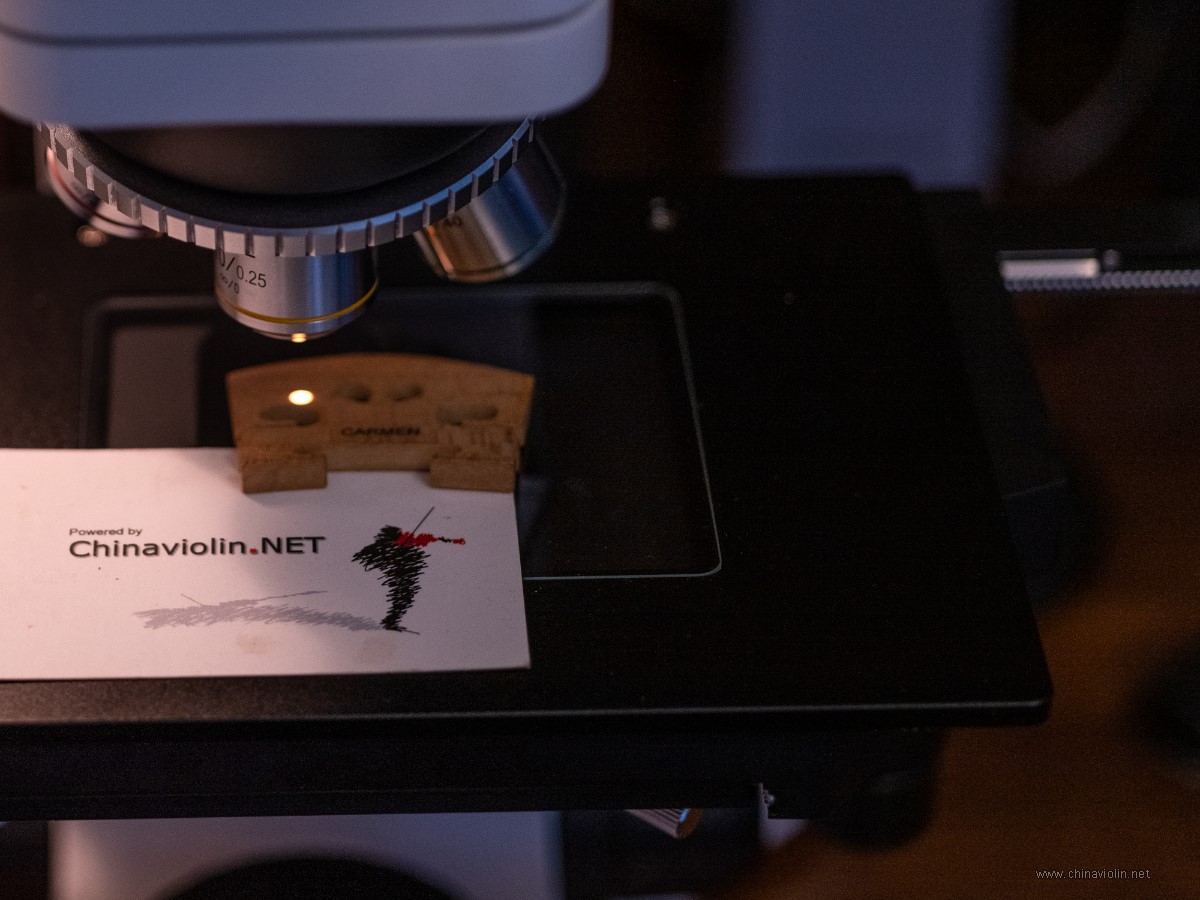

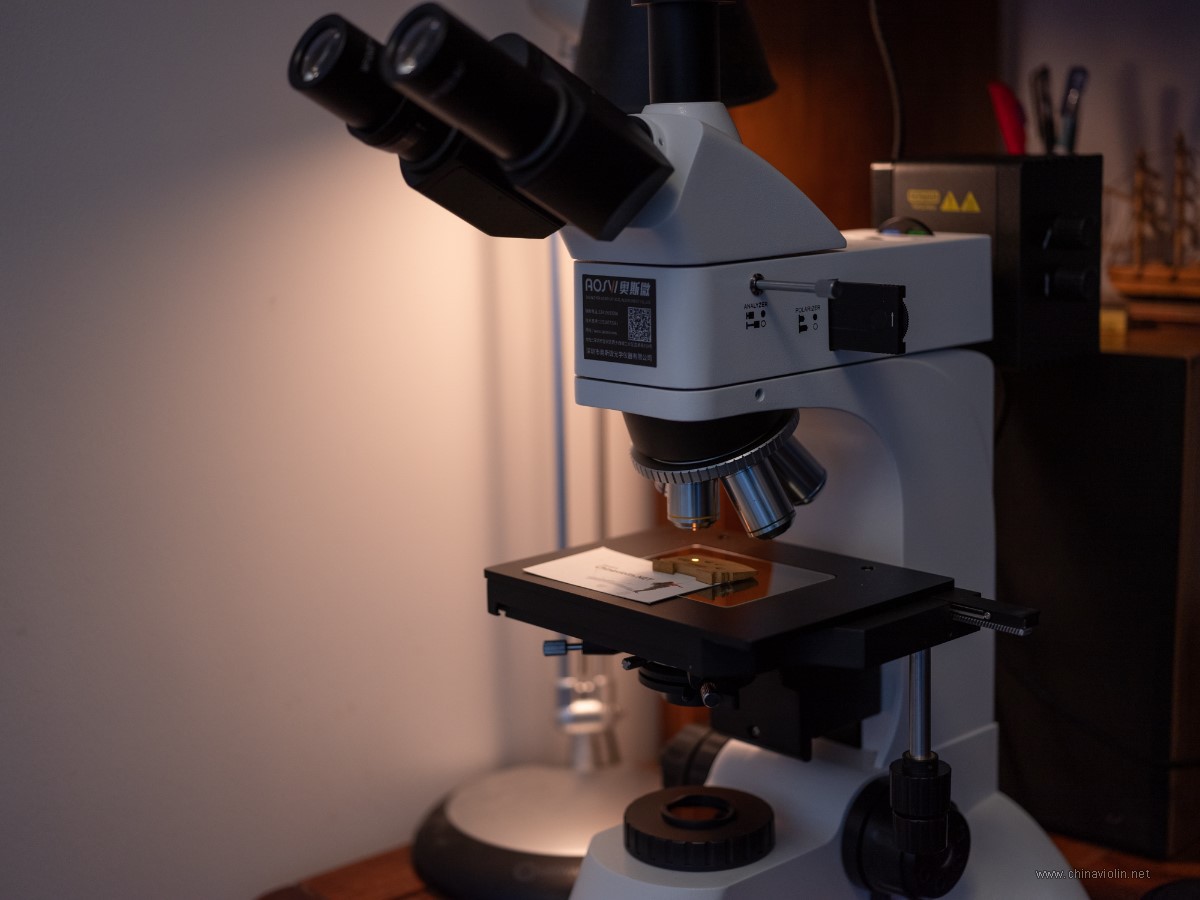

这里我们用显微镜看看刮片打磨前后的样子。


广告时间。

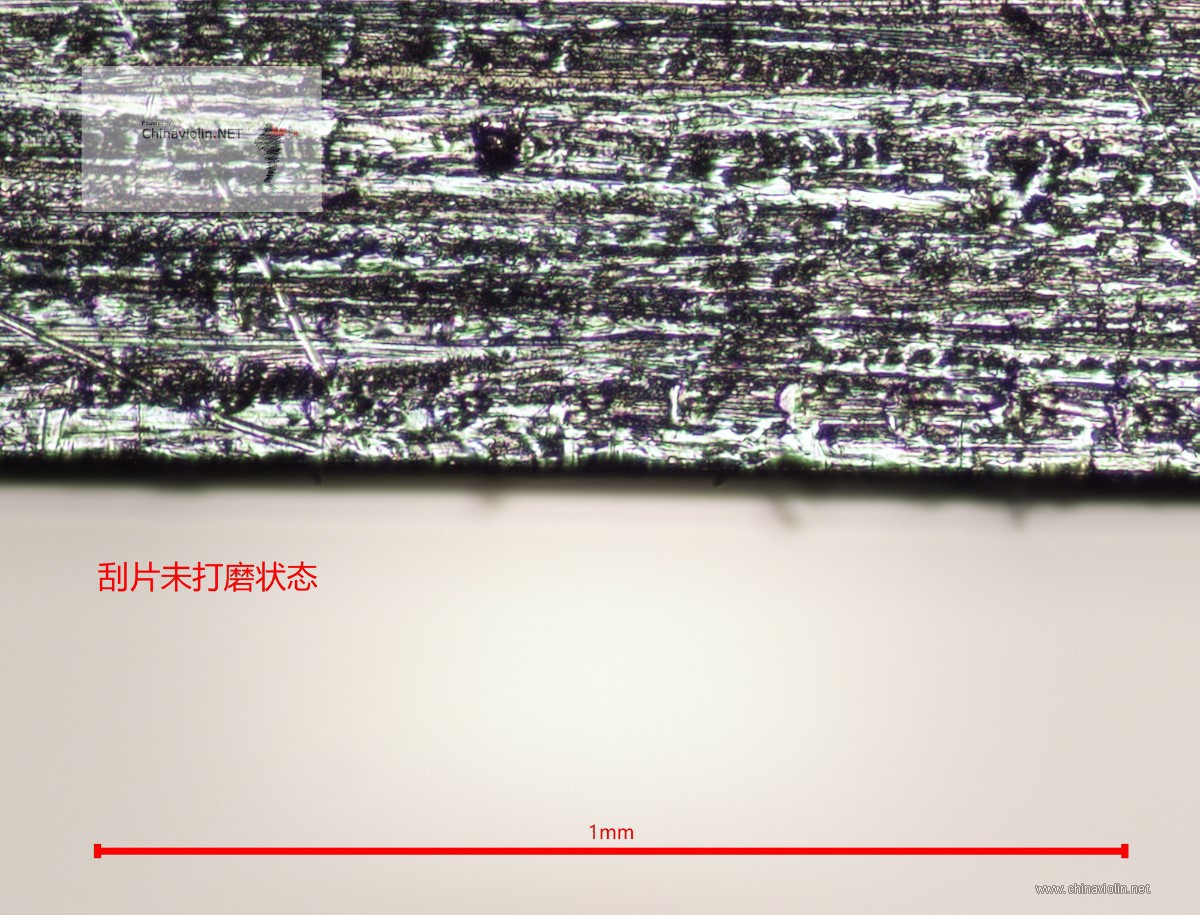

50倍未打磨的刮片。

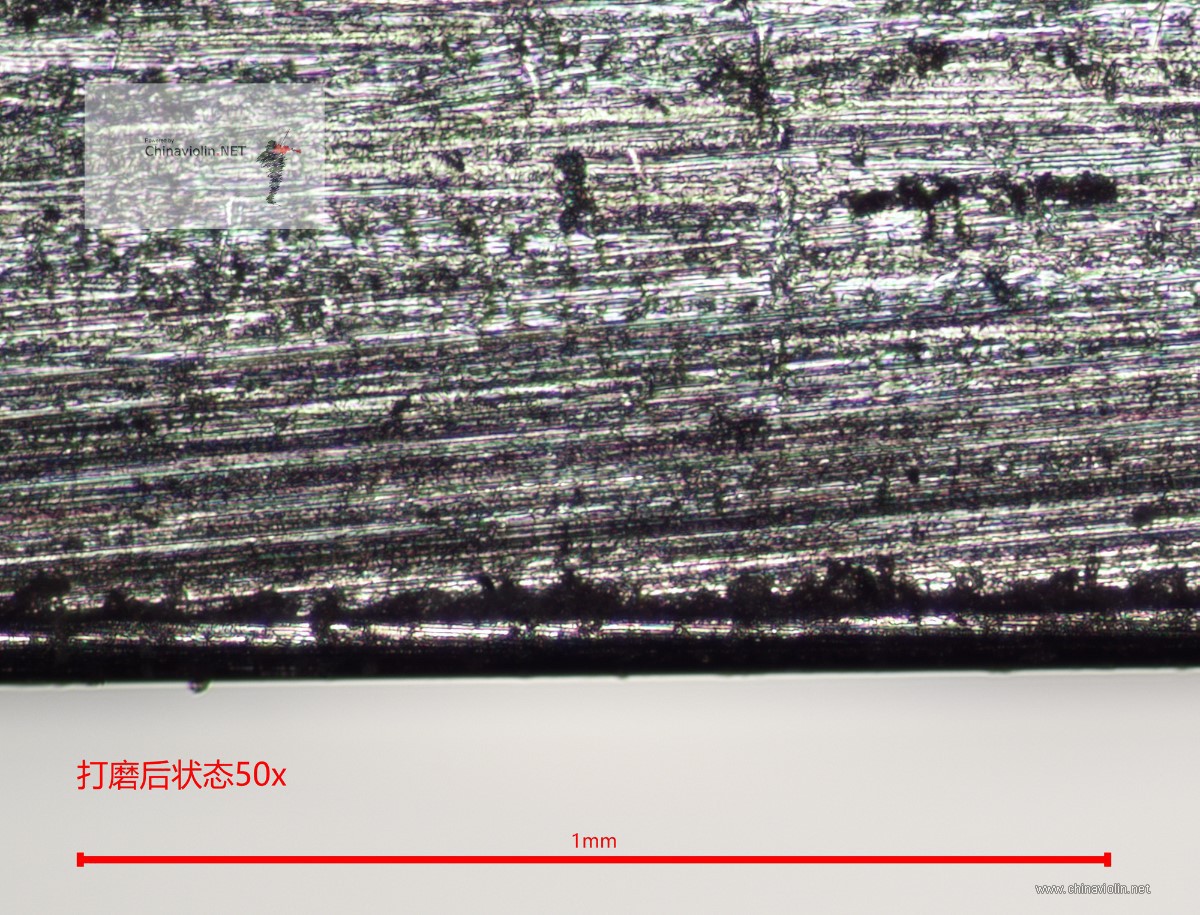

50倍打磨后的状态，可以看到挂出了一条亮光的金属条。

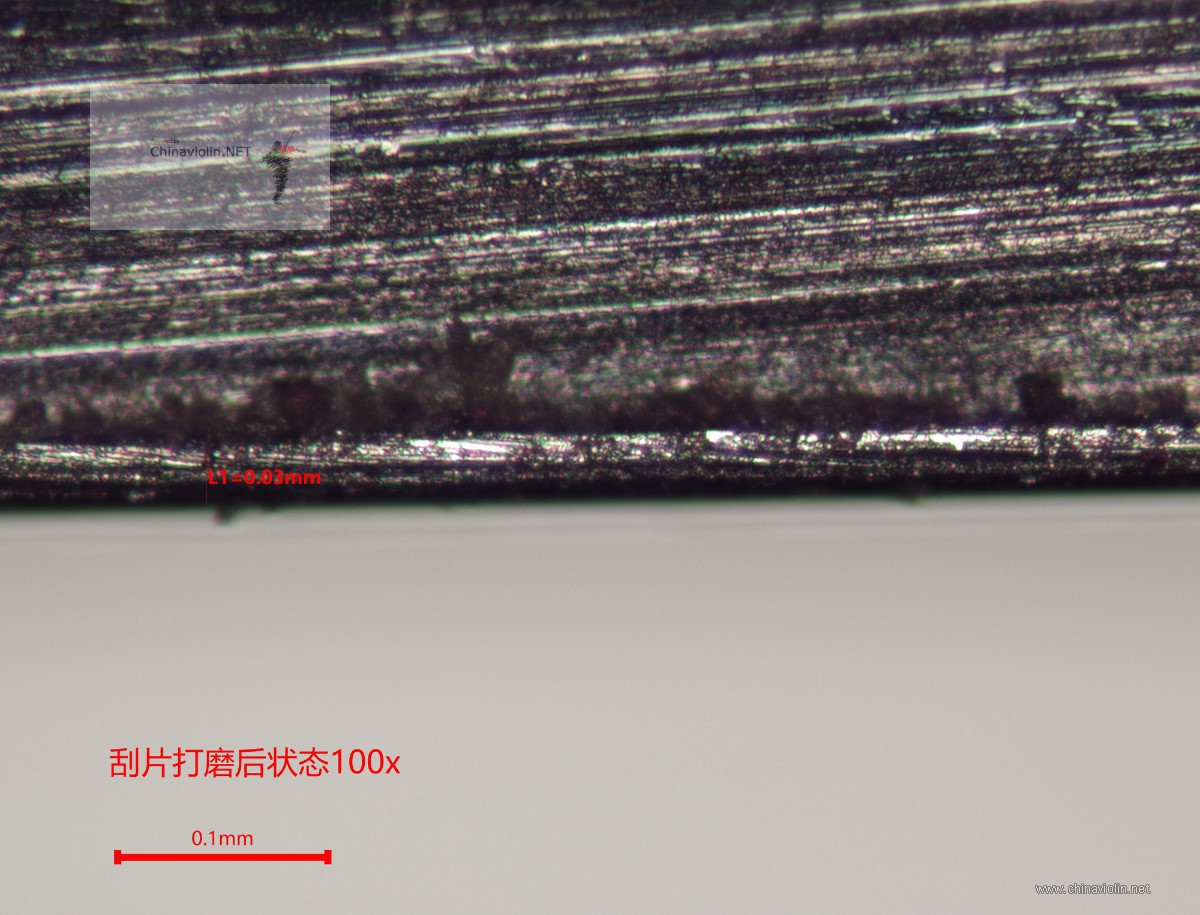

再100倍看看，我们就是利用这条卷起的金属条来刮出木絮，其实原理跟大角度的净刨一样，只是刮片小巧灵活形状多变，方便在各处施展功夫。

鱼儿

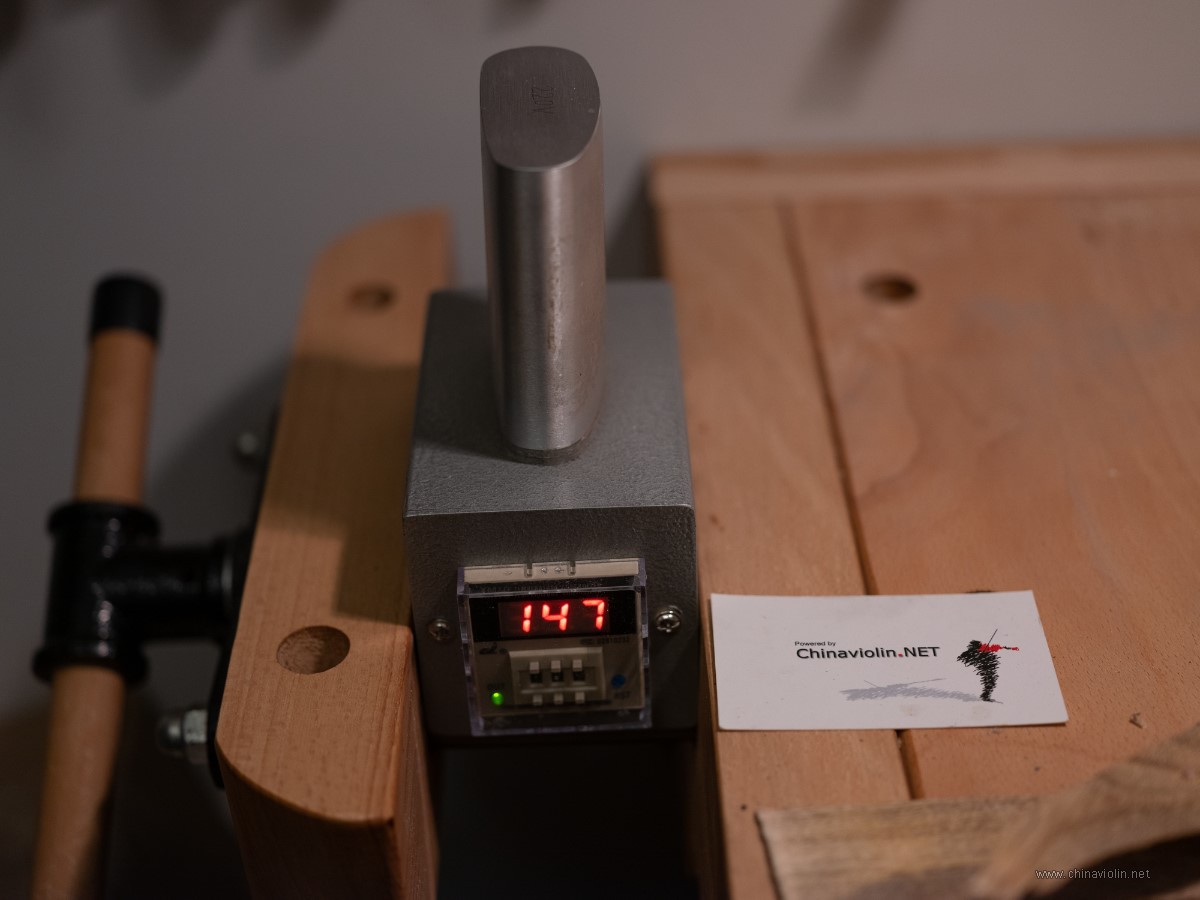

电烙铁设置到150度。

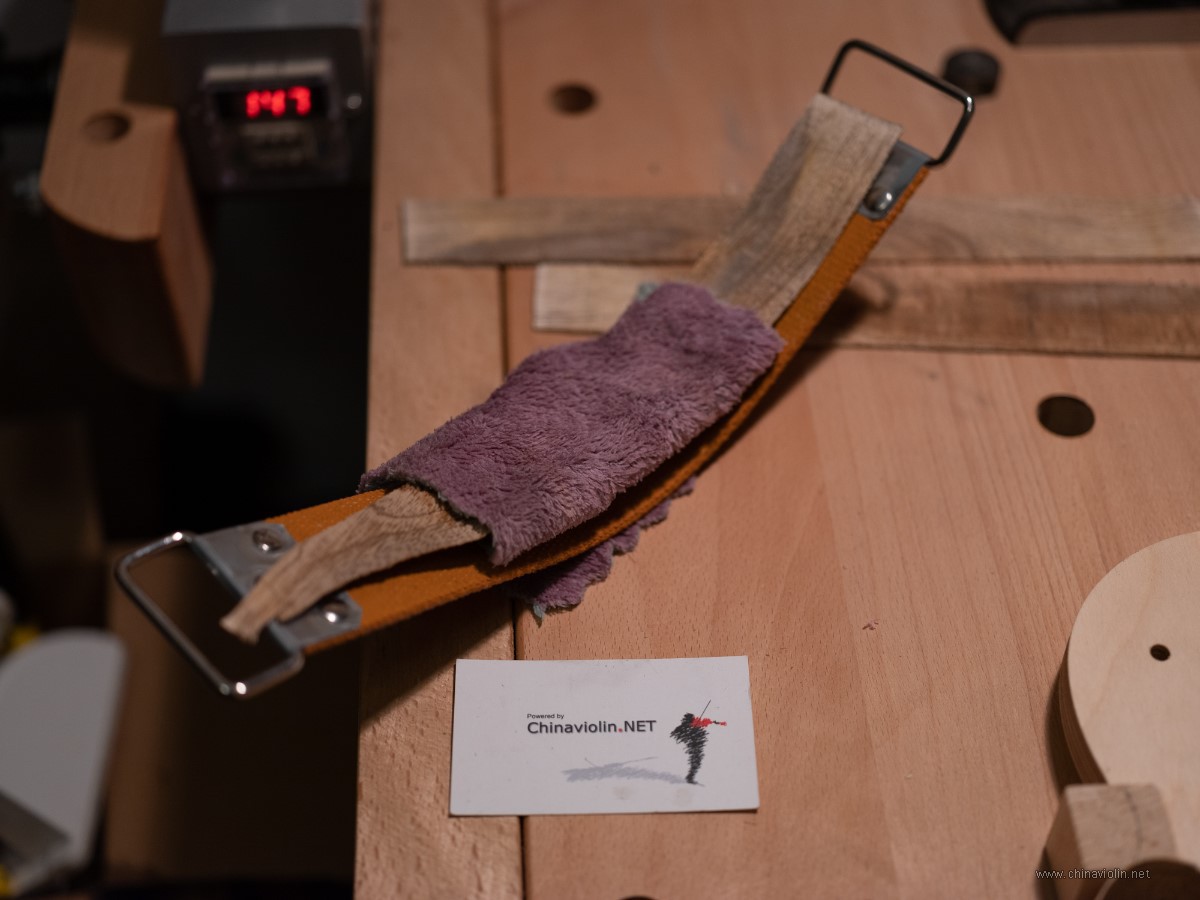

用条微湿的布捂住侧板，然后用皮带贴到烙铁大弯上加热15秒，目的是让蒸汽把热量快速渗透木头。


取掉湿布，先做c形弯上的第一个弯角（皮带要用点力使侧板贴合烙铁），这时候木头经过上面的蒸汽处理，应该已经很听话了，只要用皮带稍微贴合在烙铁上十几秒就能成形，做完第一个弯角后再比划一下长度制作第二个弯角。

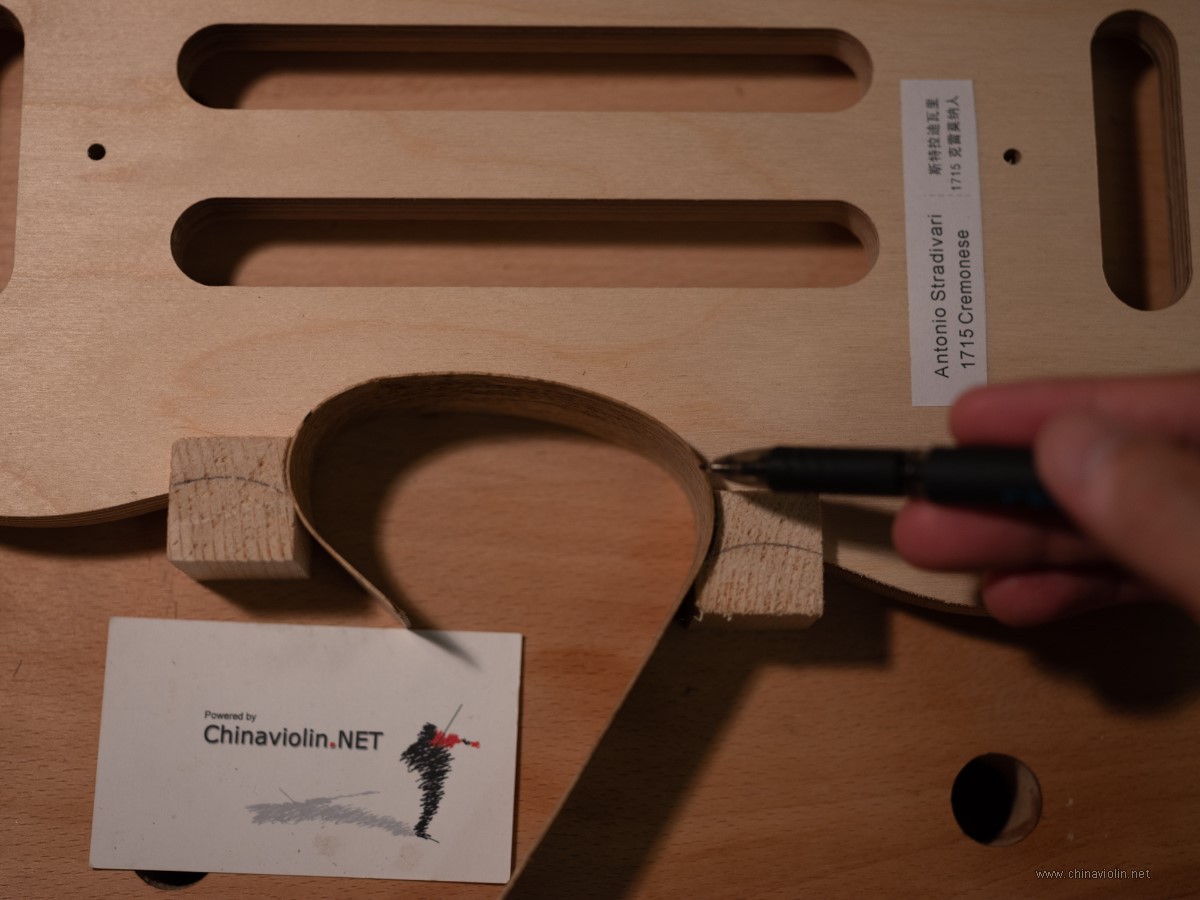

初步成形后，两个弯可能还会有虚位，用笔标一下虚位中心，然后再在烙铁小弯上压紧加工一下即可。

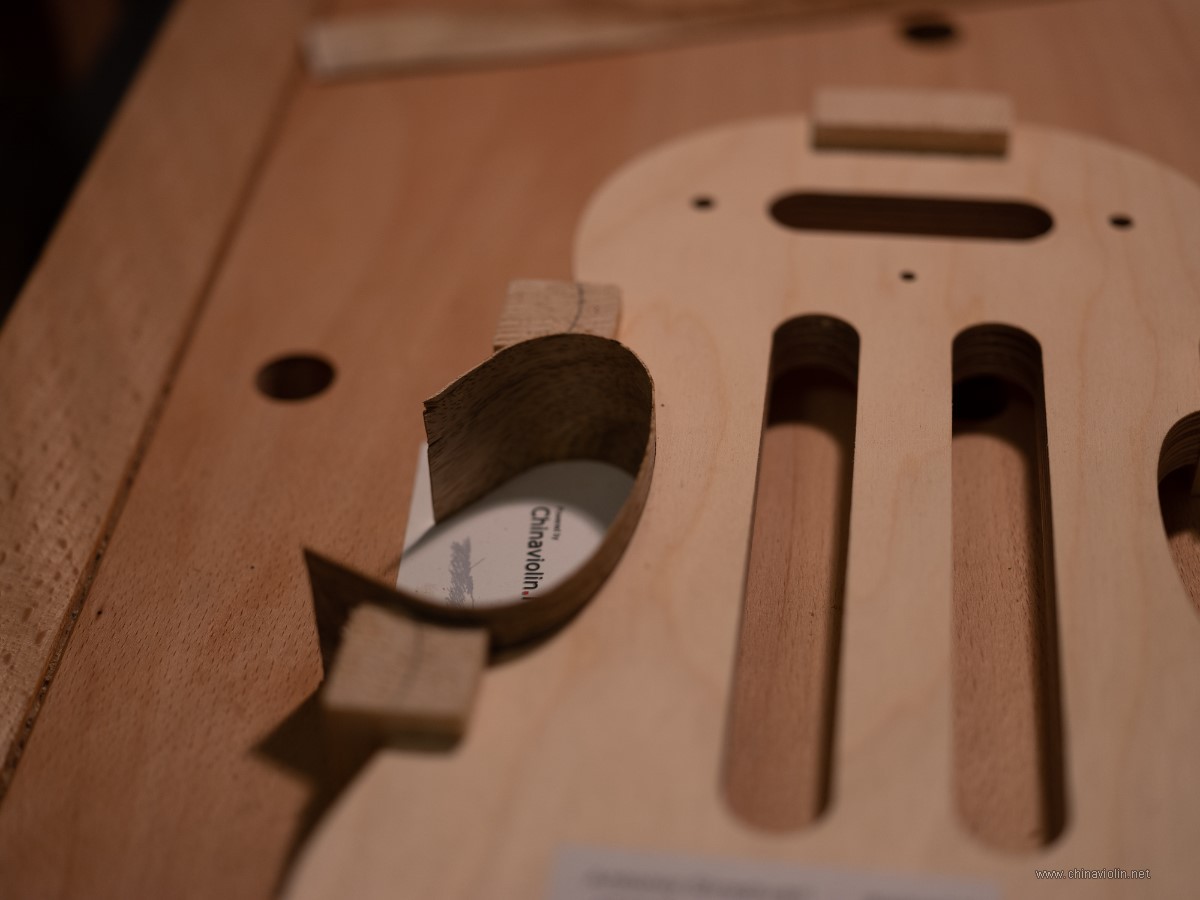

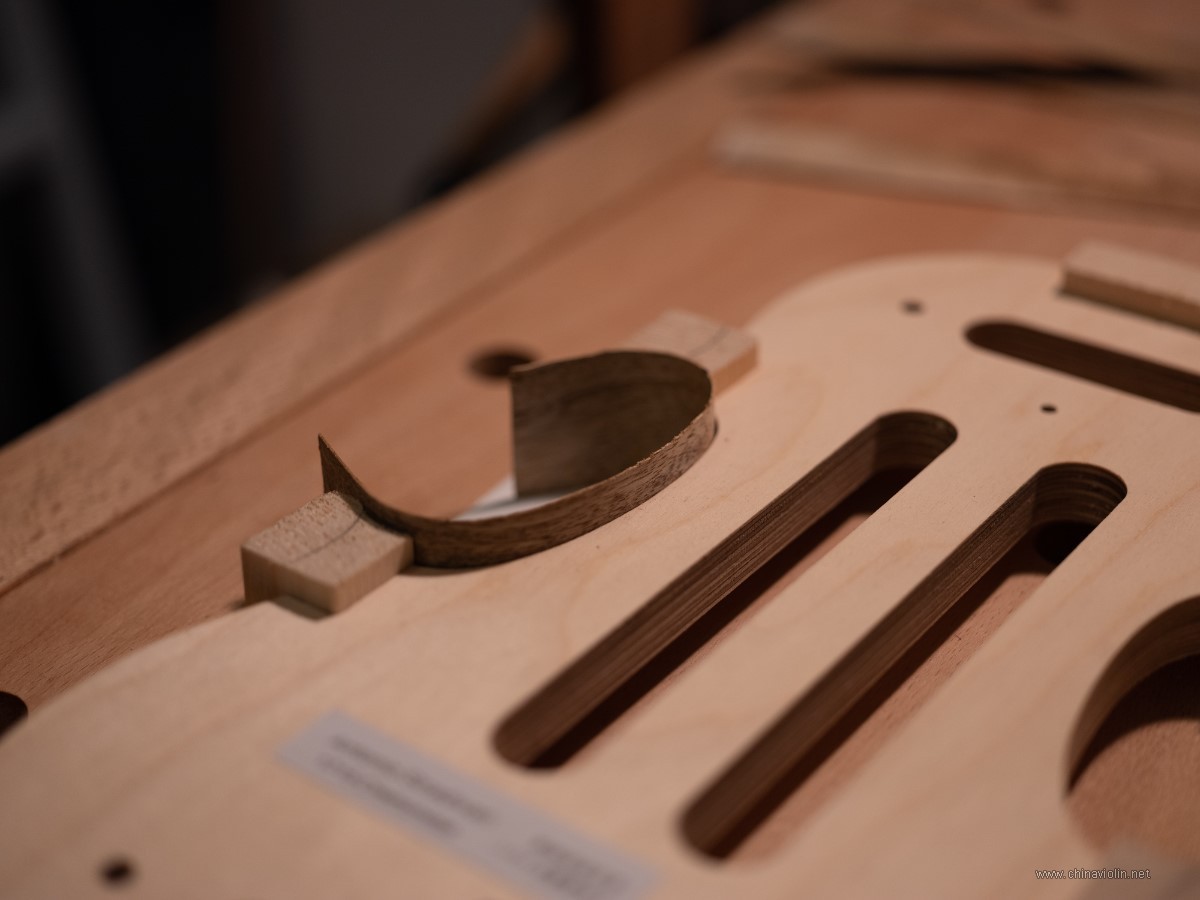

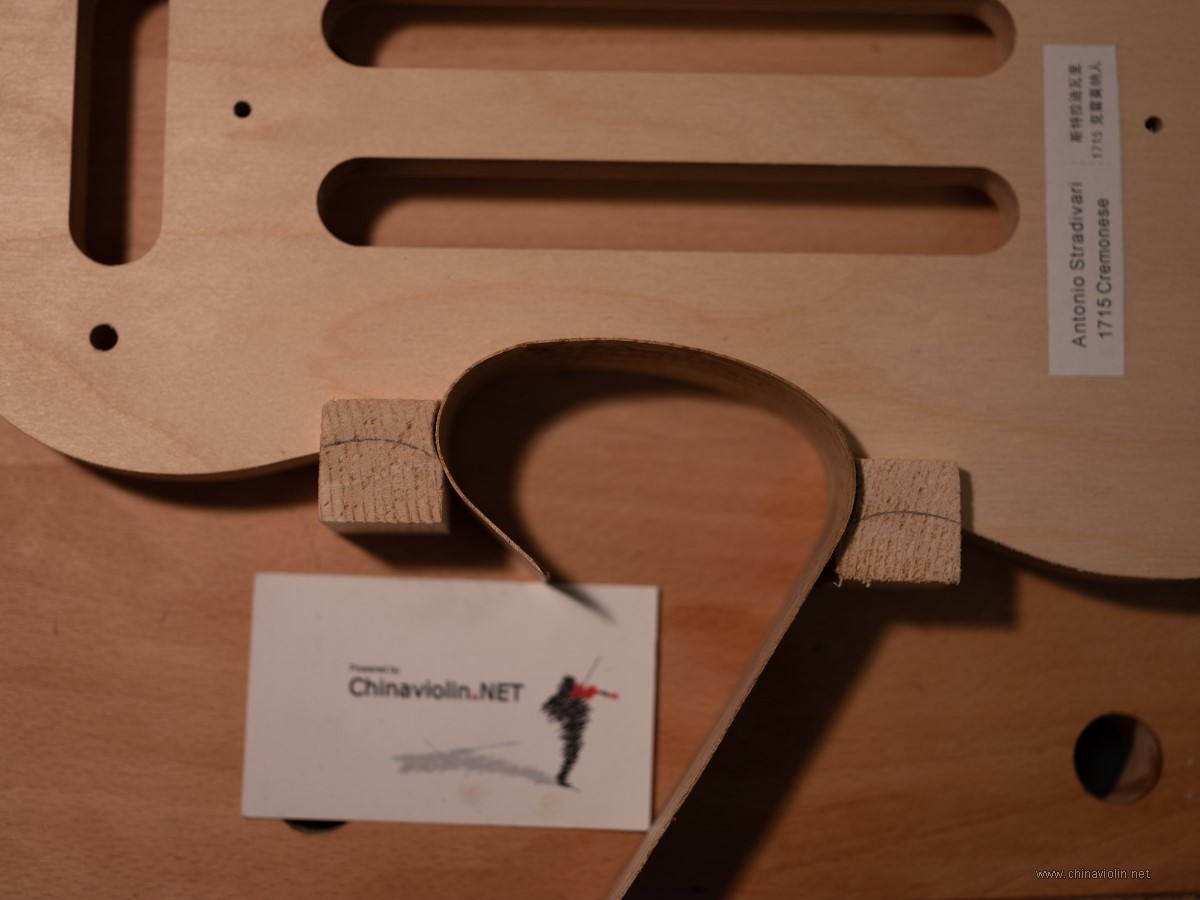

不到10分钟，一个完全没有应力的c形弯侧板就完成了。




是不是很简单？

鱼儿

我一直认为《小提琴制作艺术》是一本艺术类书籍，而不是教科书。因为它总是给你描绘个轮廓让你理解个大概，但点到为止，不再给你具体准确的数据，必须亲自试验后多走些弯路才有结果，这是不是好老师呢？

在完成C形弯侧板粘合之前，必须先准备一个夹子，引用某商家图片：

但是这样的夹子一个要卖50元。值不值就不评论了，反正我有带锯有木头，做这样简单的形状不在话下。

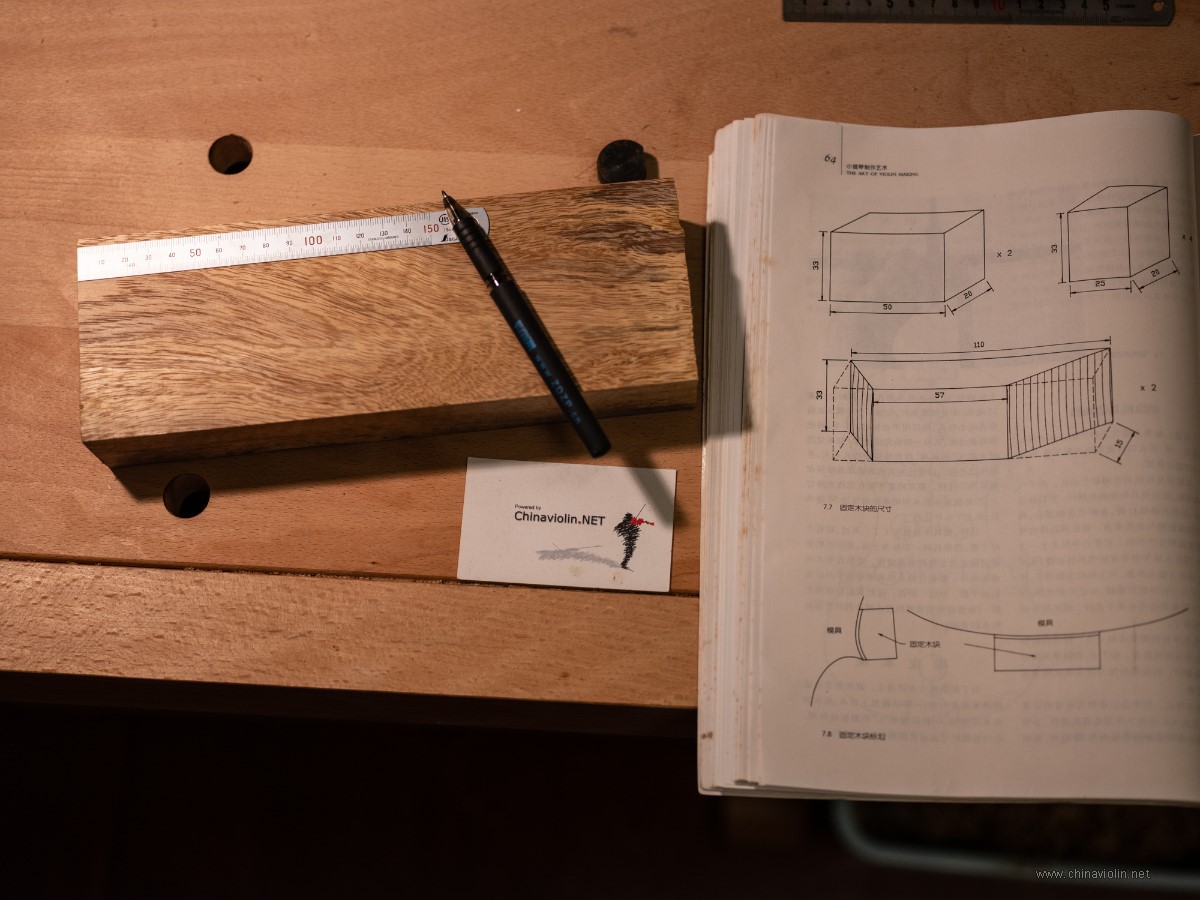

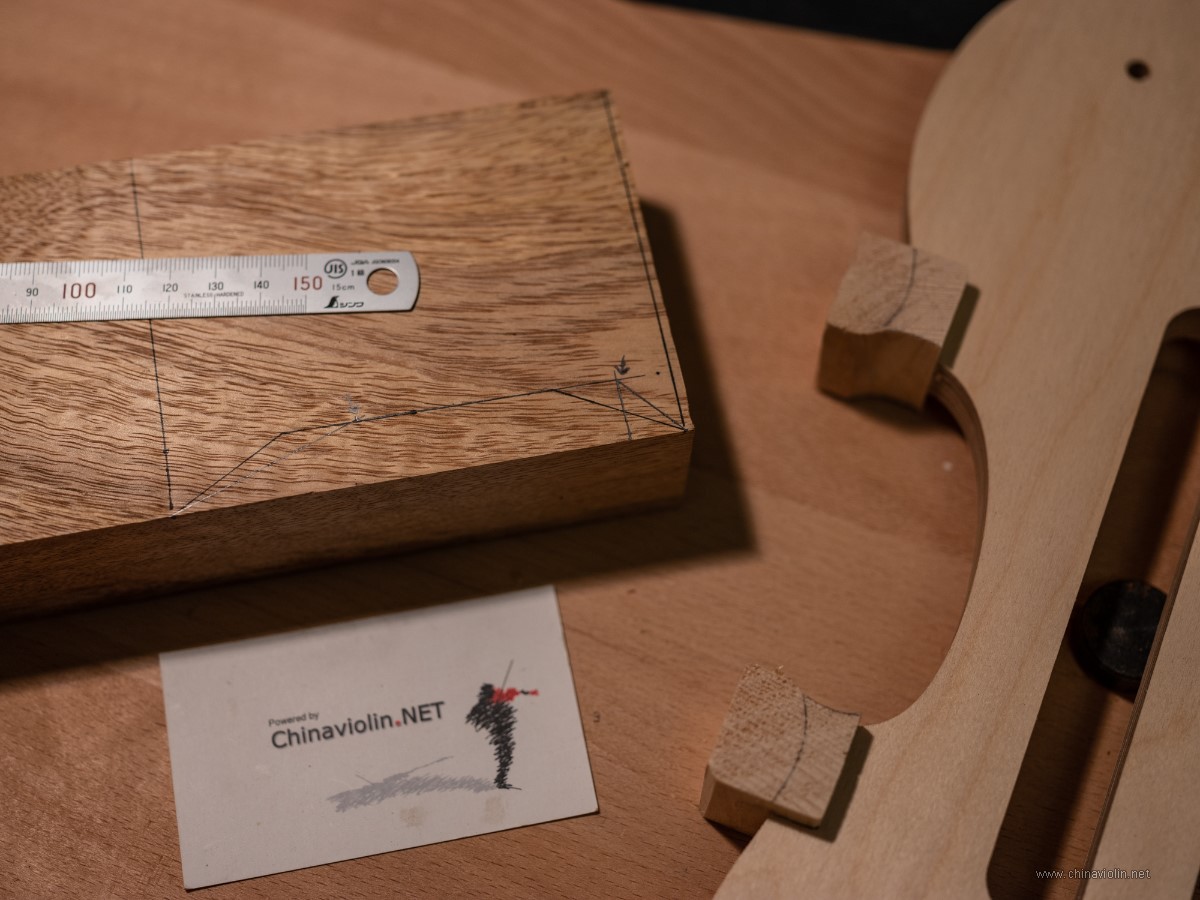

锯出一块路边捡的松木板，量了尺寸后稍微刨平。右边是《小提琴制作艺术》64页给出的图形，只标出了上下边长度，这样是做不出来形状的，只能靠目测来自己试验。


长边110mm，短边57mm，宽度15mm，具体形状自己比划吧

鱼儿

最近一段时间小孩生病不能去上幼稚园，所以不能埋头苦干只能忙里偷闲。

接着上面的学习，要夹住c形弯，总需要一个辅助夹具的，上面《小提琴制作艺术》已经给了大概的形状，具体款式要自己试做后做决定。

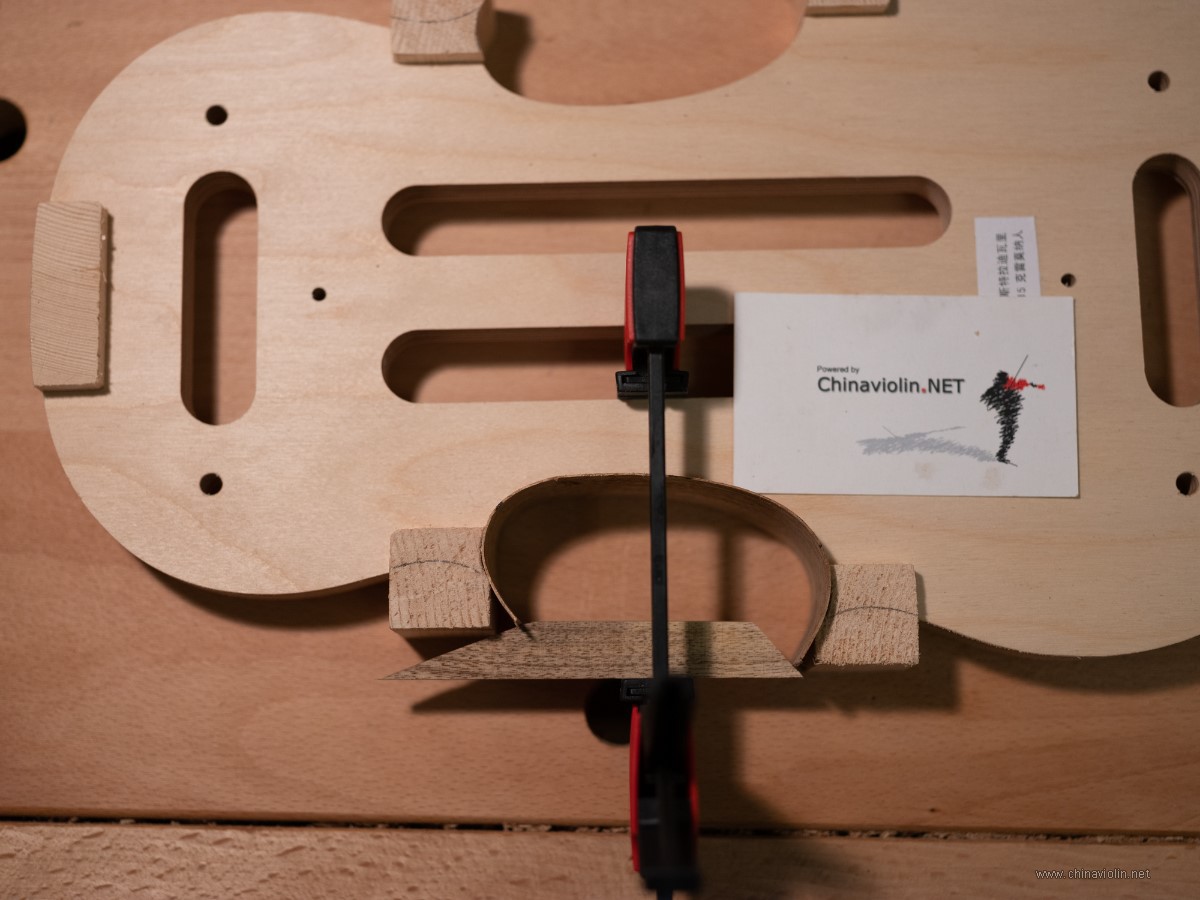

如果做成等腰梯形，就会像上图一样，f夹垂直状态下，卡住了一边侧板，另一边会卡不住。

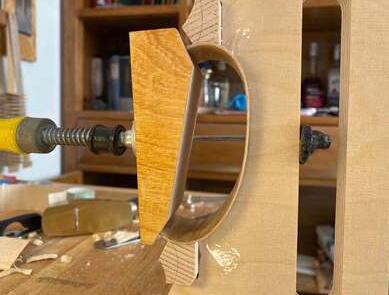

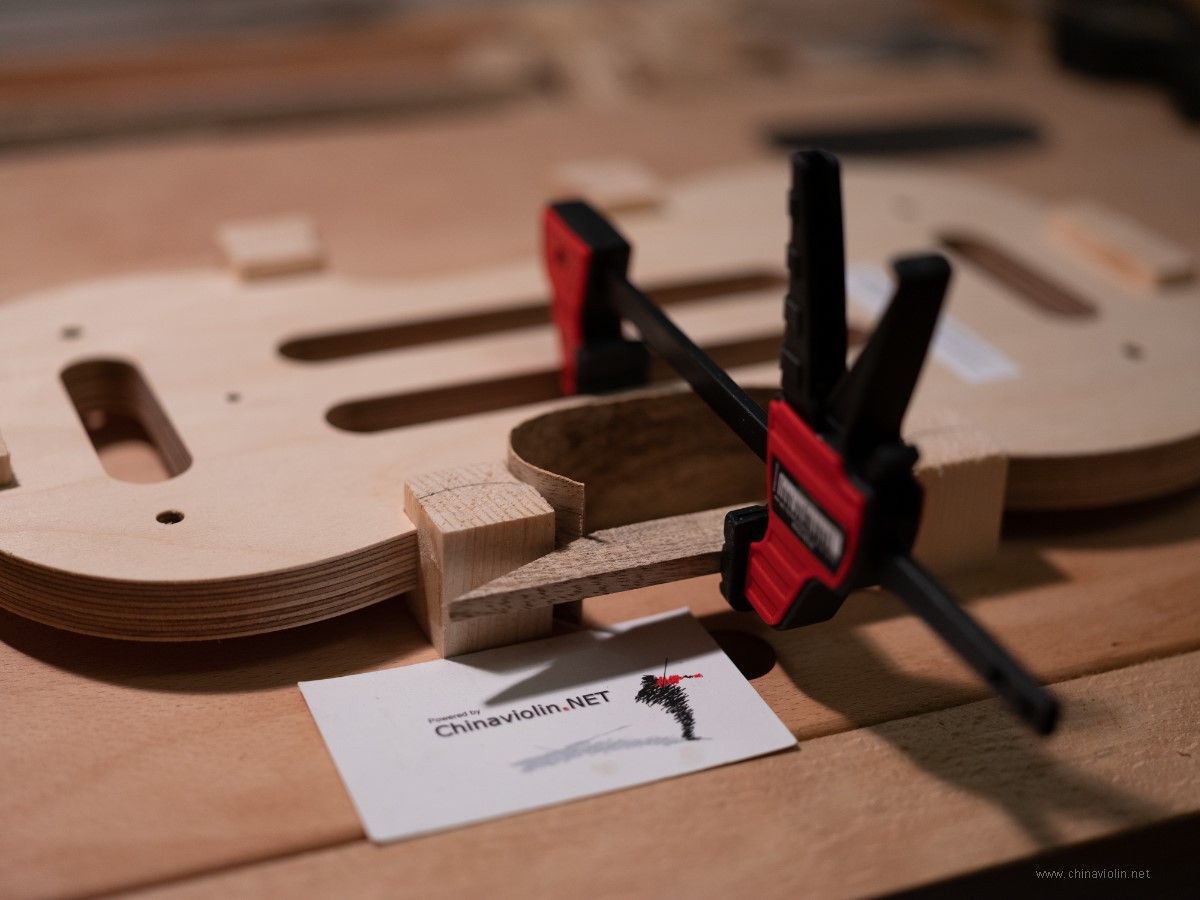

做成不等腰梯形，侧板c形弯两个角刚好都卡得稳稳的。


试做样板是用薄的松木板和曲线锯手切的。


数据，单位mm。确认形状后下面就可以做成品了。
