开贴DIY电子小提琴（83楼有本提琴录音）（82楼有上好油漆图片）

ljhyjx · 发表于 2017-1-10 11:30:26

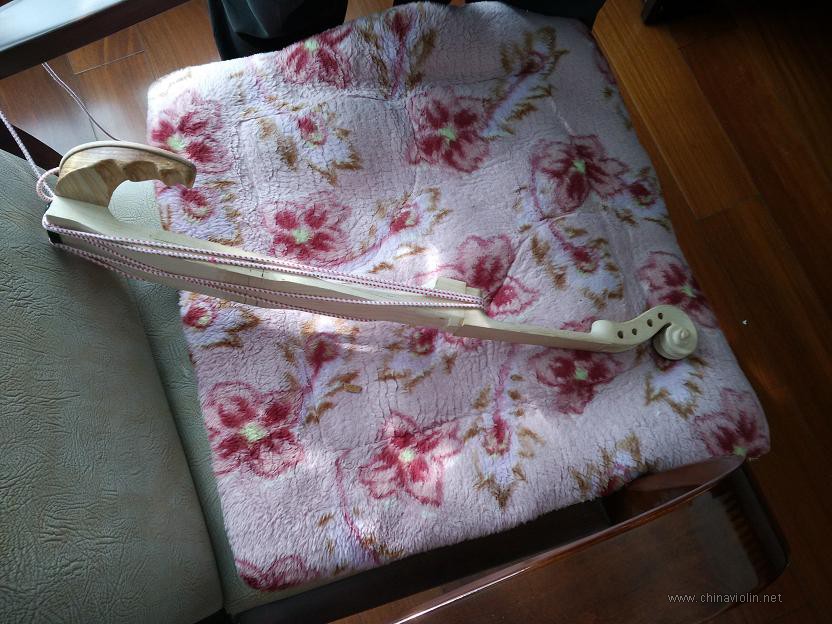

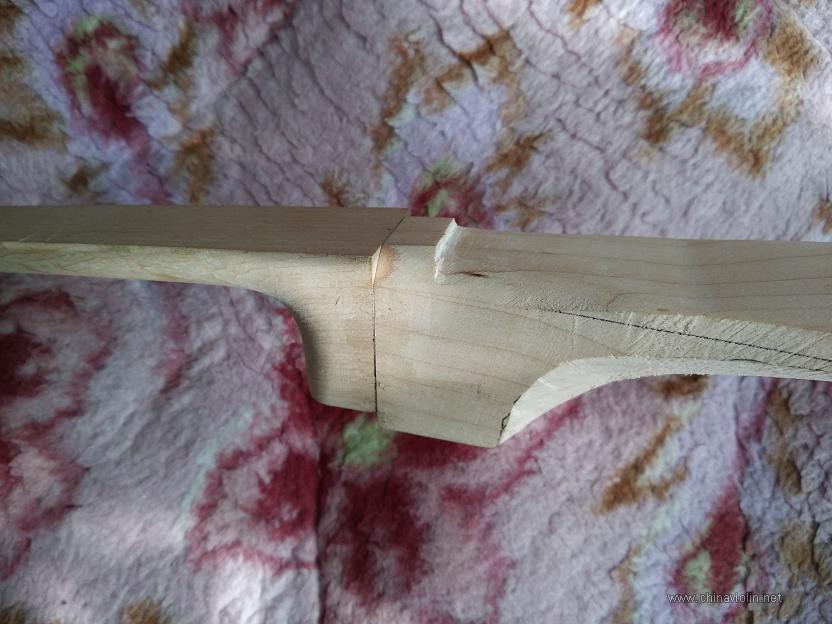

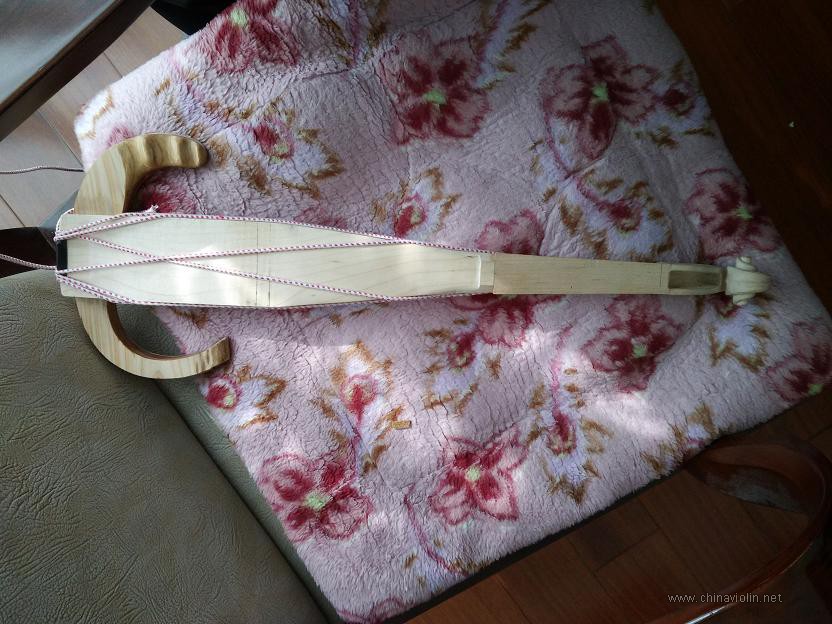

白胶粘上琴头

ljhyjx · 发表于 2017-1-10 11:33:27

第二天就出问题了，粘合力太弱，不知为什么木纹断面之间白胶粘合这么弱，稍用力一掰就脱胶了。

sunshunoo8 · 发表于 2017-1-10 14:33:42

唉！不好办了。弦的拉力都在那。应像提琴那样---有隼结构，粘四面呢。不够长了。

ba5rw · 发表于 2017-1-10 22:24:35

本帖最后由 ba5rw 于 2017-1-10 22:29 编辑

恕我直言，你这样粘绝对是过不了关的！这个地方最好还是要有隼结构，也就是燕尾槽之类的，如果木工工艺不过关建议直接用木螺丝固定也是不错的办法，反正是电子提琴，一两个螺丝无伤大雅。况且你这个对接处已经无法做榫头了，还是螺丝吧，甚至建议要报铁皮了。我有一把琴的琴头还是燕尾槽工艺的，但是估计是新手做的，燕尾槽太浅，首木又太软，没有刷黄胶之类的，粘了两次都开胶了，最后我补了杉木重新开了槽，用粉笔细心配合后琴钮和榫头接触面。还担心会再次开胶直接用白乳胶固定，拉了一个多月了还没出现开胶或指板下沉现象，只是指板粘上去的时候就低了一毫米多，只好以后磨掉指板处理了。

ljhyjx · 发表于 2017-1-10 23:29:46

欢迎所有爱好者提意见。这里做隼的话就太粗大了，美观谈不上而且琴头方向太重，下巴吃力，要知道琴体是枫木，蛮重的。这里的力学原理应该这样描述：琴体平放上好琴弦时，结合面上部是压紧的，结合面下部是拉开的趋势；所以要上螺丝的话应该在下部上一颗就行；另外结合面最下部平面（琴头与琴体连接处相当于背板的平面）将来还要粘上4mm厚的榉木片，这样要想拉开下部就要把榉木片拉脱胶才行，这可是剪切力，应该拉不开的。我想用环氧树脂粘接这个结构试试，不行再上螺丝。谢谢诸位好友提供帮助。

WXG777OK · 发表于 2017-1-12 08:15:52

电子小提琴，和木材木材的材质有关系的。

WXG777OK · 发表于 2017-1-12 08:16:57

电子小提琴油漆怎样做。

sunlon026 · 发表于 2017-1-12 18:18:46

打磨也还要花费大量时间，静待成功~

ljhyjx · 发表于 2017-1-14 22:30:38

前天用环氧树脂又粘了一次，很不幸称重的时候不小心从半米高的地方掉在地上，琴头着地，结果又开胶了。环氧树脂虽然粘附力强很硬也很脆，不耐冲击。看来也不行。只有用螺丝一条路了。

ba5rw · 发表于 2017-1-14 22:48:27

本帖最后由 ba5rw 于 2017-1-14 22:52 编辑

关注中！
我想如果自己也来尝试做一把静音提琴估计得用一整块长方形木块把琴头和琴身做成一体才放心啊！
另外建议楼主不仅仅用螺丝连接，最好要用一块铝皮或铁皮做成肩纽或者是琴身底部挖出一个类似肩纽的突出部分，螺丝要从这里穿过琴头才放心啊！

ljhyjx · 发表于 2017-1-16 15:25:06

本帖最后由 ljhyjx 于 2017-1-16 15:27 编辑

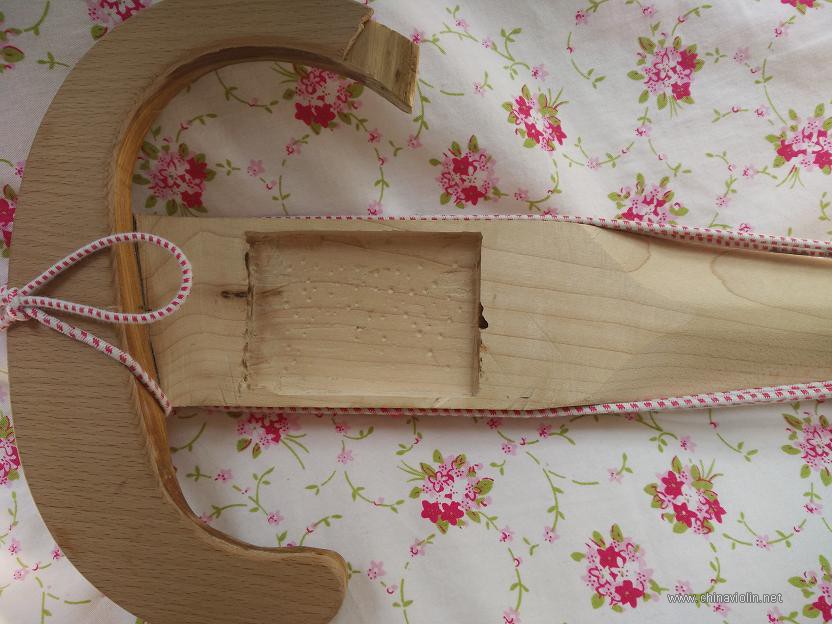

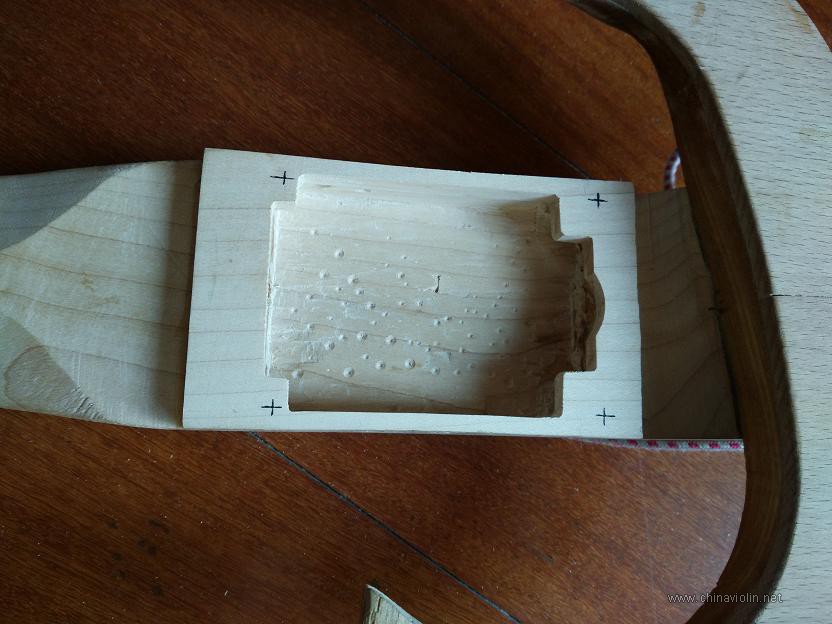

这是挖的容纳电子设备舱，不能挖太深，木板留了10mm厚，怕强度不够变形。

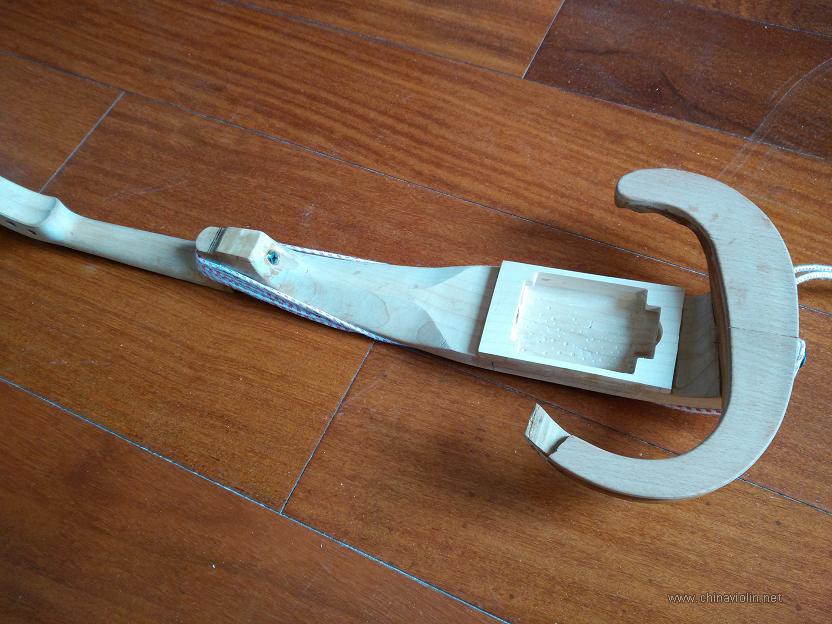

电子设备比较厚容纳不下怎么办呢？在上面环氧树脂粘了一个7mm厚的枫木片。

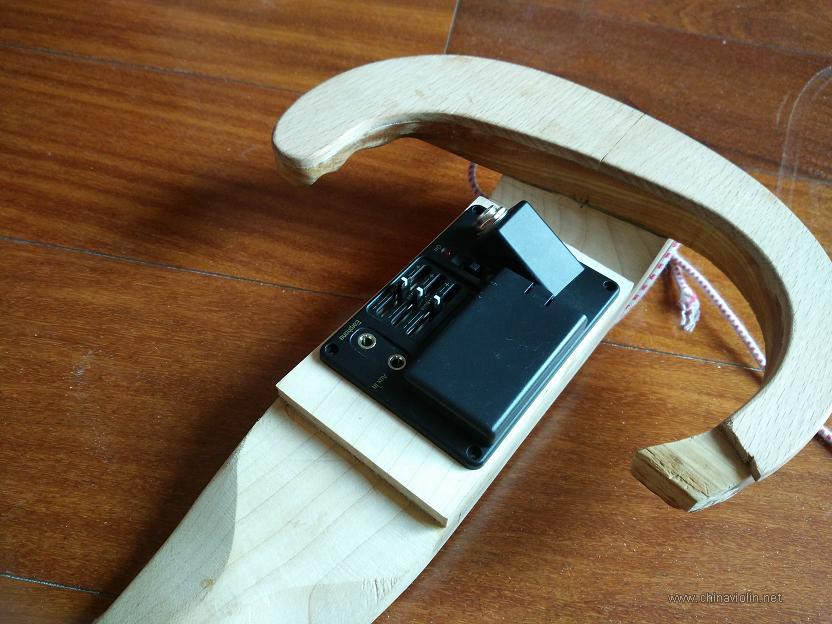

放上电子设备正好容纳。

ljhyjx · 发表于 2017-1-16 15:45:48

固定琴头用了2根螺丝上下各一个，只能斜着打入。先钻较细的孔，第一步先从粘合面向琴身方向钻出来，第二步把琴头与琴身对和好夹紧，第三步钻头从琴身孔反过来插进去向琴头方向打，注意深度，不要打透出来了。然后粘合面、螺丝孔涂满环氧树脂，拧入螺丝。这是底面的螺丝

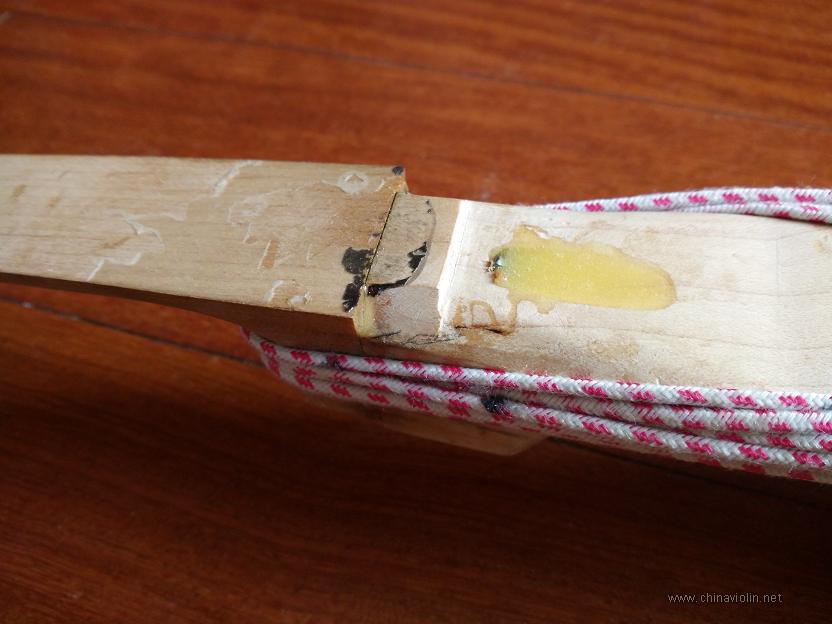

这是上面的螺丝，留在外面的斜孔用环氧树脂填充。指板面黑色的东东是上一次粘琴头时沾上了一些黑色环氧树脂。

ljhyjx · 发表于 2017-1-16 15:54:27

本帖最后由 ljhyjx 于 2017-1-16 16:03 编辑

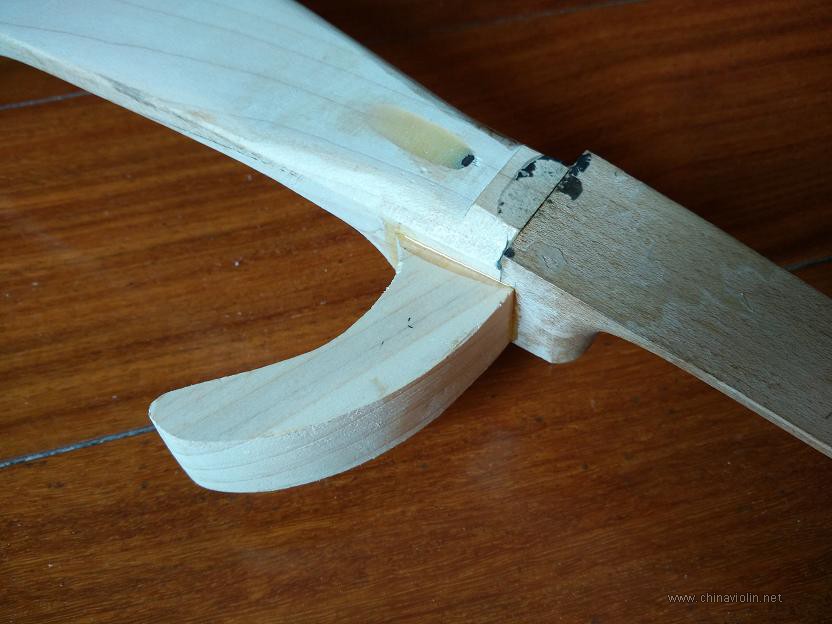

粘上右琴肩，注意是跨越琴头琴身粘合面的相当于粘接出一个榫结构。

这是背面。将来这个平面还要粘上4mm厚的榉木片相当于背板。我说的要拉开琴头琴身粘合面就必须先使这块榉木片拉脱胶，这可是剪切力，很难拉开。话说这个东东不好粘底面要平，而侧面是斜的，相当于侧板的弯曲面又是垂直的。

ljhyjx · 发表于 2017-1-18 22:00:54

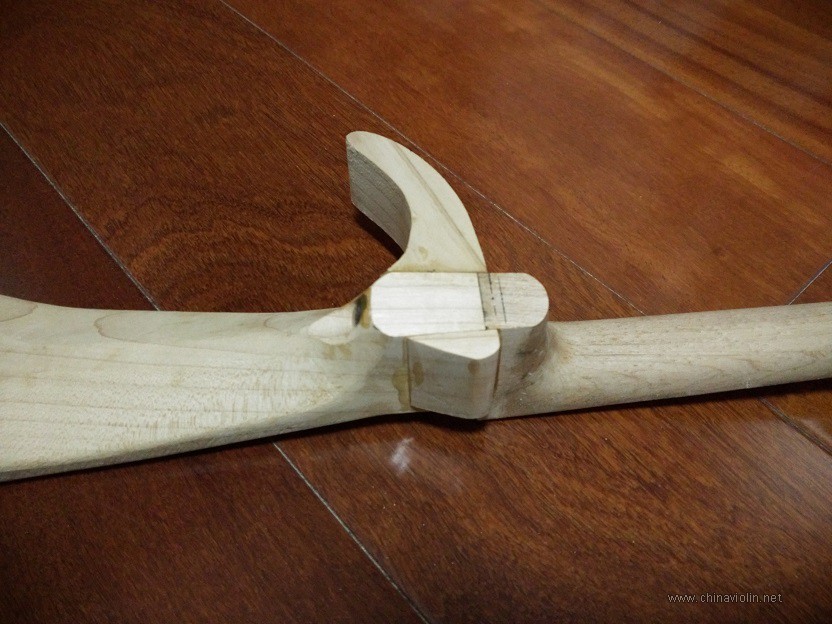

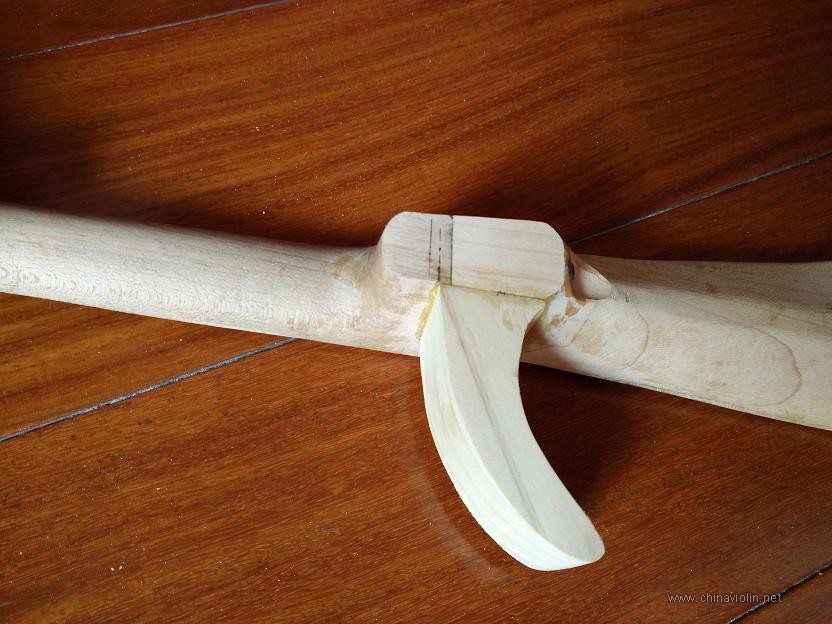

为更加稳固在左肩也粘一个榫结构

ljhyjx · 发表于 2017-1-18 22:02:26

本帖最后由 ljhyjx 于 2017-1-18 22:03 编辑

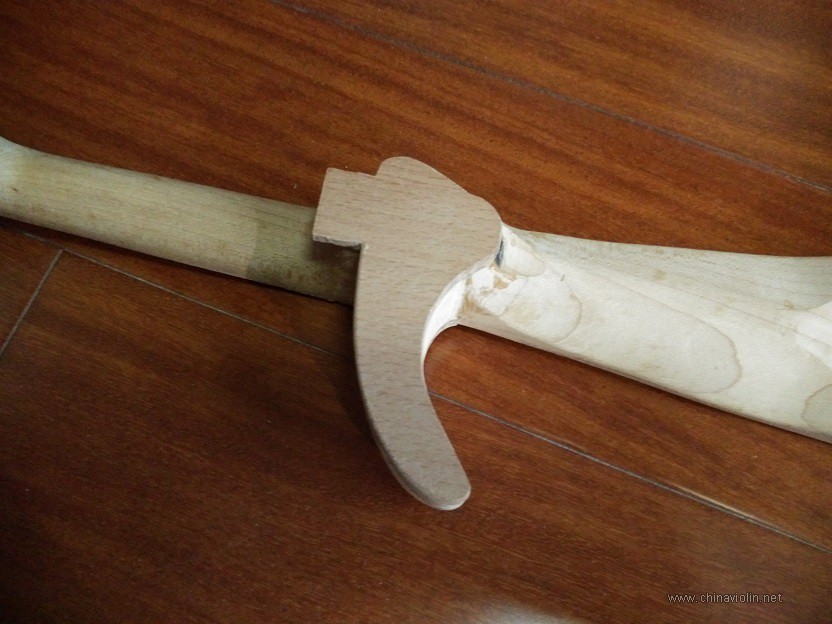

然后粘上背板，应该万无一失了

ba5rw · 发表于 2017-1-18 22:43:14

ljhyjx 发表于 2017-1-18 22:02
然后粘上背板，应该万无一失了

建议这个位置还是要一前一后加两个螺丝固定，您这种粘出来的隼结构实际是有风险的，既然加了肩纽就弄两个螺丝加固会更放心些。

ljhyjx · 发表于 2017-1-19 10:01:34

您的意思是哪里再加螺丝？琴头和琴身之间已经有两根螺丝了啊

ba5rw · 发表于 2017-1-19 12:42:03

本帖最后由 ba5rw 于 2017-1-19 12:43 编辑

ljhyjx 发表于 2017-1-19 10:01
您的意思是哪里再加螺丝？琴头和琴身之间已经有两根螺丝了啊

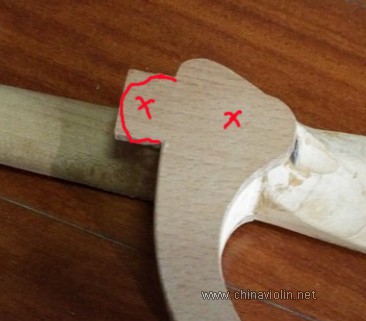

那样加螺丝感觉是不对的，我的意思是在如图红叉的位置加螺丝，或打入牙签之类的东西，这样的地方才是受力最大可能脱胶的地方。


ljhyjx · 发表于 2017-1-19 14:22:45

ba5rw 发表于 2017-1-19 12:42
那样加螺丝感觉是不对的，我的意思是在如图红叉的位置加螺丝，或打入牙签之类的东西，这样的地方才是受力 ...

已经无法这样钉螺丝了。会正好打到下面的螺丝上。我觉得你这样钉螺丝目的只是不让背板脱胶，与琴头琴身分离的力方向相互垂直，应该作用不大。即使是传统小提琴这里也是很难拉脱胶的。

ba5rw · 发表于 2017-1-19 19:44:09

本帖最后由 ba5rw 于 2017-1-19 19:46 编辑

ljhyjx 发表于 2017-1-19 14:22
已经无法这样钉螺丝了。会正好打到下面的螺丝上。我觉得你这样钉螺丝目的只是不让背板脱胶，与琴头琴身分 ...

我搜过坛内的帖子，绝大多数指板下沉都是这里脱胶，也符合杠杆原理，这个地方是受力变形最严重的地方，脱胶多数是因为榫没搞好，没能承受琴弦的拉力，肩钮变成最后的抗拉防线，当气温过高明胶变软或温度过低明胶变脆，再少许的外力磕碰就会产生脱胶导致指板下沉。榫没配合好的原因还跟材料有关，也许起初的配合是标准的，但是由于首木选材不当，材料过于松软又没有化学处理变硬加固，配合再好的榫也会变形。

由于您螺丝是和受力方向平行，这样就基本上依靠螺纹拉力拉住琴头，日久可能会疲劳变形，而如果是背后加固（甚至就打一个短短的牙签），其阻力适合受力方向垂直的，最大限度的阻止琴颈移位，只需一点点的抵抗就能防止琴头上翘，从而防止指板下沉。现在打两个牙签还是可以的，只需要很浅的孔位即可，然后刨平。

当然，我也只是纸上谈兵，凭空推演，仅供参考。
