[原创]业余造琴（五）侧框

sunshunoo8

琴盒我做过。两端是弧形，用三合板。开始我用‘火’烤，；‘模仿火烤竹子使其变直的方法’不行，后用水使木湿呼呼的，一点点用力，是个渐进过程，才成功。料不够宽，只得，盖，箱分别做的[应做一个，锯开，上下弧形一至，严实合缝]，效果还合牙。哈哈，琴不会做，做个琴合来充数，哈哈！

老腾

8000老师发的视频我仔细看了，终于明白是怎么回事了！谢谢！

枫杉传奇

5分30秒有烙铁测温方法

大提琴爱好者

提琴制作视频真开了眼界了。谢谢8000老师！

zyw8000

呵呵！“枫杉传奇”老师23楼的视频中，烙制C腰侧板拍摄得更明晰。赞！真应该好好感谢制作这些视频的人，为咱爱琴的朋友们带来直观的制琴知识！呵呵！

zyw8000

以下是引用大提琴爱好者在2010-5-20 12:27:00的发言：


提琴制作视频真开了眼界了。谢谢8000老师！

呵呵！不谢不谢！能得到“大提琴爱好者”老师夸奖偶倍感荣幸！能为所有偶尊敬的老师和琴友作出一点微薄的贡献是偶之心愿！偶在论坛中各位可钦可敬的老师那里学到的知识真是多得多了，倒是应该偶来感谢包括您在内的所有偶内心十分崇敬的老师们的。呵呵！

老腾

非常感谢8000老师和枫杉传奇老师的视频，现在对有关弯侧板和烙铁已经有了更直观的了解。今天联系上了电机厂翻砂车间的师傅了，准备礼拜天到那里去用铝合金铸造一个。

zyw8000

呵呵！“老腾”老师您要请翻砂师傅铸一个烙铁。这烙铁是空心的。请问准备翻砂用的“内模”与“外模”您是否准备好了？打算如何解决？呵呵！

zyw8000

以下是引用sunshunoo8在2010-5-19 16:37:00的发言：

琴盒我做过。两端是弧形，用三合板。开始我用‘火’烤，；‘模仿火烤竹子使其变直的方法’不行，后用水使木湿呼呼的，一点点用力，是个渐进过程，才成功。料不够宽，只得，盖，箱分别做的[应做一个，锯开，上下弧形一至，严实合缝]，效果还合牙。哈哈，琴不会做，做个琴合来充数，哈哈！

呵呵！很想看一看“sunshunoo8”老师您自制的琴盒。如果方便，还请给那个琴盒拍些照片，放在论坛上给大家欣赏欣赏哦！呵呵！

dzhzzh

不锈钢导热差桶壁又太薄传递热量不够

dzhzzh

内模最宽处形状有点抑制面板发音的感觉

dayianta

不知老腾师傅的侧板多厚？带花纹的色木就不容易弯，如果木板再厚，就容易折。我的体会是一加湿，二烤透，三动作要温柔。

老腾

侧板买回来的时候我量了一下，有1.8毫米厚，我用拇指刨搞到1.3,-1.4这样，再用锉刀磨到1.2mm。

自制烙铁很好用，算是成功啦！因为有了温控器，所以温度永远不会过热。

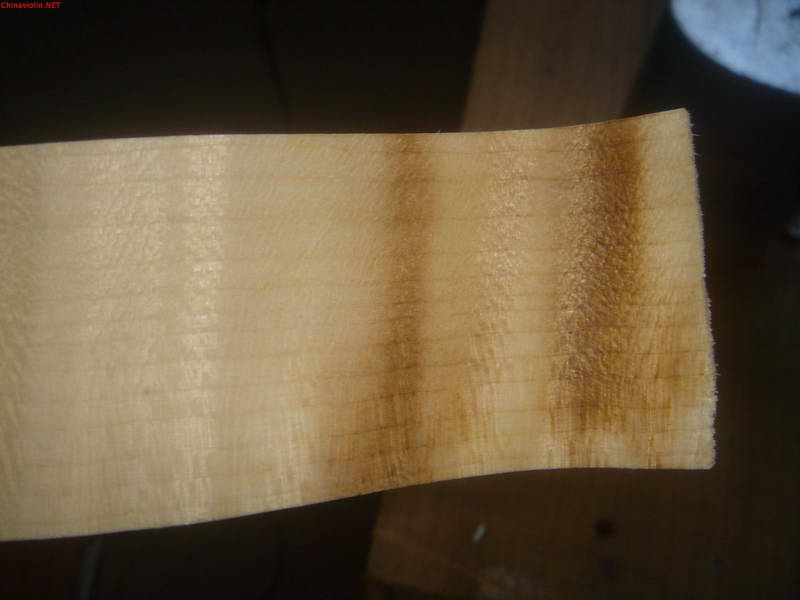

先将待弯的侧板弄湿，但是一开始的时候，由于没有经验，所以把板烤黑了，后来用医用纱布来包，问题就解决了。

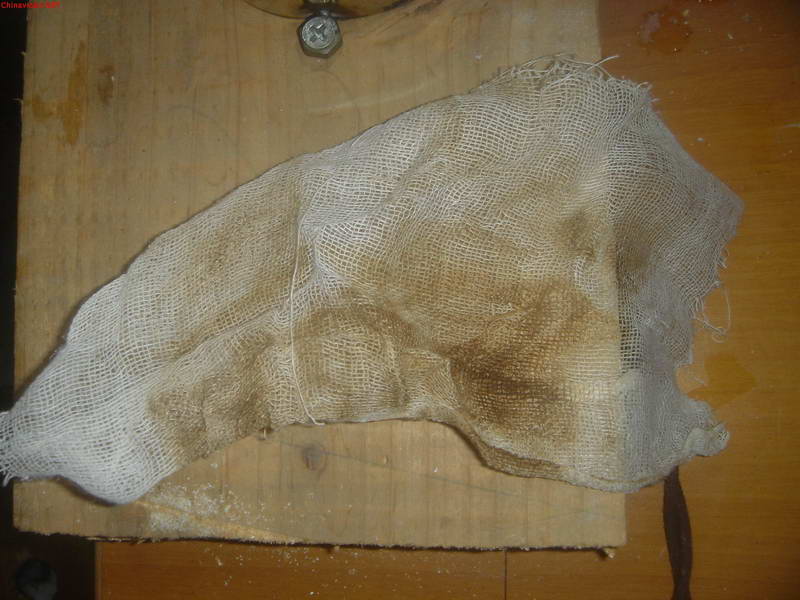

包裹的纱布变黑。

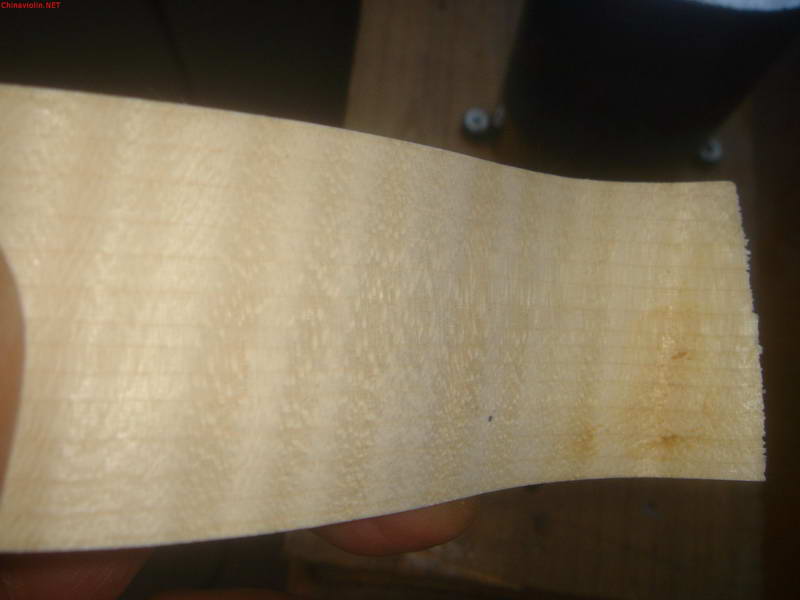

包裹以后，侧板不黑了。

[此贴子已经被作者于2010-5-23 22:28:59编辑过]

dzhzzh

小时侯常看木坊竹坊里师父们的烤弯整形,火功不倒不硬弯,火功一倒很轻松,不知阿有道理,先用别的木片试...火候

dzhzzh

千万不能烤焦,木组织破坏则撤底失败

云浮

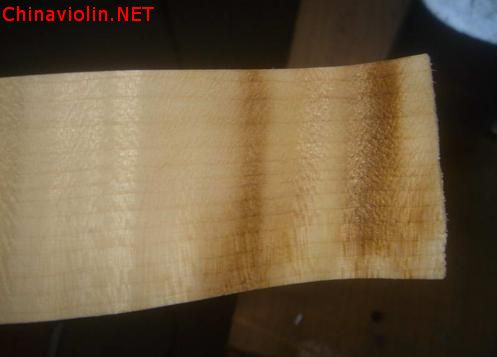

这侧板又加上了人工“虎斑纹”
温度仍然是高了

老腾

温度好像真的高了，但没关系，我们装有温控器，随便调整，直到满意。

zyw8000

呵呵！请问“老腾”老师，这片有焦痕的侧板还能用么？

[此贴子已经被作者于2010-6-1 11:34:39编辑过]

云浮

以下是引用老腾在2010-6-1 0:04:00的发言：
温度好像真的高了，但没关系，我们装有温控器，随便调整，直到满意。

旧电饭锅温控器温度不算是很精确的温控，要先作过温度测试和用其它木料验证是否会烤焦，要把温度控制在木板不焦的范围内，不然还会增加“虎斑纹”的。

老腾

1、有焦痕的侧板按道理来讲应该不能用了。不过，如果侧板够厚，焦的只是表皮，磨掉焦层，还是行的吧？

2、不是电饭锅，我用的是电熨斗的温控器，很好调的。

[此贴子已经被作者于2010-6-1 20:22:22编辑过]
