业余做琴

东府花园 · 发表于 2009-12-4 20:38:00

以下是引用zqwcpzy在2009-12-3 21:09:00的发言：
既然谈到音梁我就不妨多说几句，供参考，有的资料讲到：低音梁做的太短，会使琴音变得柔弱，过长又会阻碍面板的震动；低音梁过厚时D、G两弦的声音会生硬发闷，过薄发音无力；过高时，G、D两弦会产生近似鼻音的音色，而过低时又会平淡无味；一般说来，面板薄时，音梁做的可稍微高些长些，面板厚时梁可低些短些。

人们对于低音梁的作用现在认识得越来越深入了！我也发现，很多老琴的低音梁很短，很宽，很低；而相比之下很多新琴的低音梁，不断加长、加高、变窄。看来除了琴码、音柱的调整对小提琴的整体音色产生影响之外，低音梁的调整越来越被提到了制琴与修琴的议事日程。猜想老琴的琴板普遍比新琴厚一些，为了不影响振动，故如此为之；相形之下新琴的琴板越来越薄，越来越能轻易实现充分振动，为了保持提琴声音的结实、紧张、宽厚即努力让琴声具有内涵而不显得空虚飘散，除了让琴码越来越坚硬变厚、音柱越来越加粗加长，适当调整低音梁也不失为力求达到整体和谐振动的办法之一。

mm6 · 发表于 2009-12-5 16:23:00

应该贴一标签在里面,真的难得啊

另外问问各位老师,标签都是用什么胶粘贴上的啊?

搞不好会不会影响音

zqwcpzy · 发表于 2009-12-6 00:03:00

感谢东府老师不吝赐教。低音梁主要作用，是用来改变、调整面板的谐振频率，而音柱是用来调整整个音箱的谐振频率，它们的关键部位均位于振幅最大的两F孔间区域，不得不赞叹如此精妙绝伦的构思。

图纸是业余做琴最重要的依据。网上，我曾邮购过一份图纸斯琴1716，经仔细核对发现一些问题，其中最大的问题是，面、背板的纵弧和横弧在中心线上的交点，弧高不一致，严格按图纸加工是做不出琴的。后来又陆续见到几份国外流传过来的其他琴的图纸，都犯有这一通病，这不是做图的误差问题，纵弧和横弧在中心线上的交点上的弧高是一眼就能看出来的，如此不敬业的图纸，可信度大打折扣。希望大家在购图或使用图纸时，注意这一点。

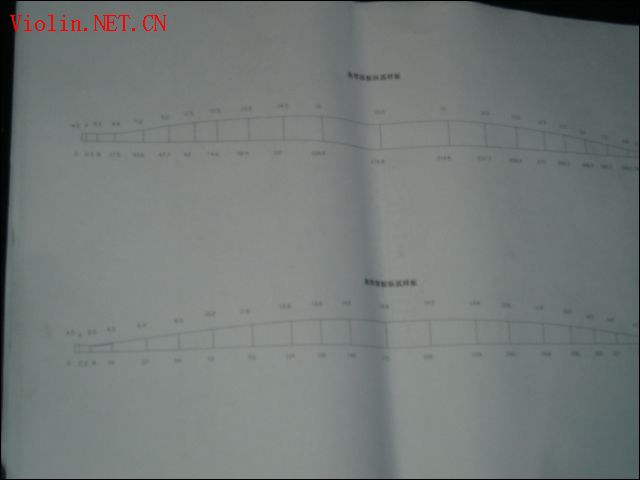

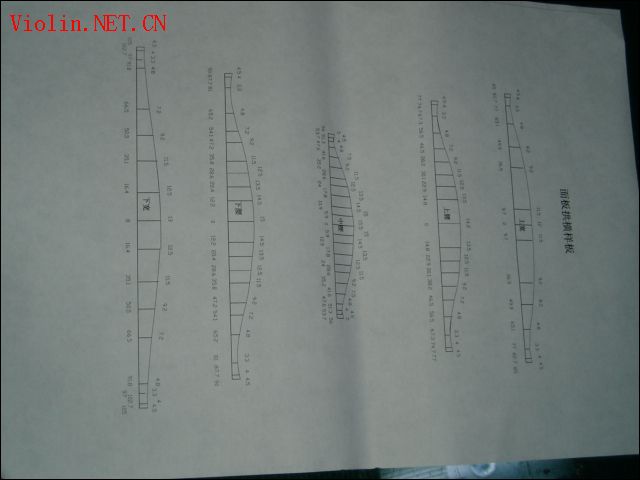

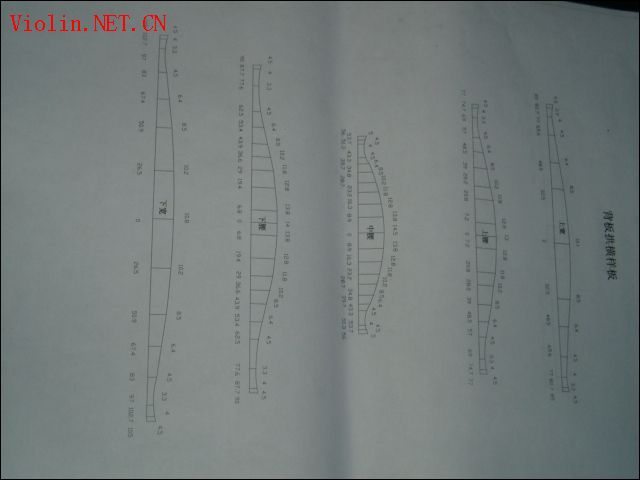

初做第一把琴就是按陈元光先生编著的《提琴的制作与修复》书中提供的数据，绘制面背、板的纵、横弧图，同时又将书中的外形图按比例放大、制成样板，可靠、实用。

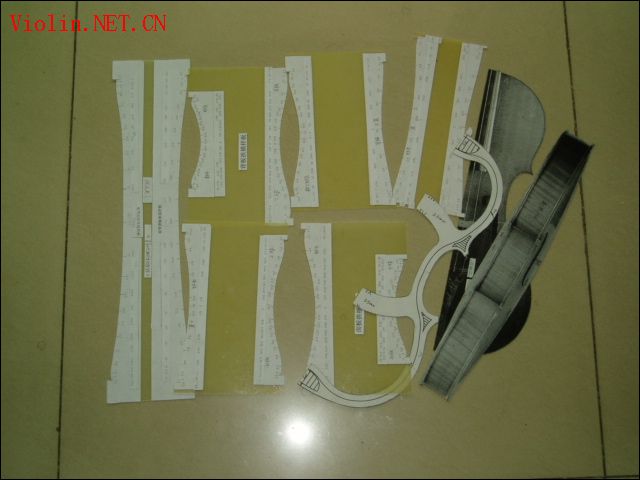

我所有的样板都是自制的，做法很简单：将图纸，用双面胶带贴在0.15厚的环氧玻璃布板上（硬纸板也行），用剪刀沿轮廓线剪裁即可。利用外形图可以做出模板图，需要注意的是：若直接利用图谱上琴的图片作为外形图纸，在没有得到确切数据验证之前，只能作为参考资料，因为在拍摄时，受距离和角度的影响，图片与实物可能存在偏差。我曾经用图谱上同一把琴的面板和背板做成样板，结果发现C型区并不重合，有明显的位移。

谢谢大家的关注和鼓励。

zqwcpzy · 发表于 2009-12-6 00:08:00

auxint · 发表于 2009-12-6 11:56:00

哇，楼主的手艺不得了，琴箱、面板、琴头已有很高的水准，再做一两个就是大师的工艺水平当之无愧了！

更难得的是楼主具有电子工程技术背景，对面板、琴箱、整琴谐振频率和曲线的测试、调整匹配，有装备、技术和理论的优势，有利于用普通的材料制作出一流音色的好琴！

继续关注。

zqwcpzy · 发表于 2009-12-6 16:50:00

谢谢楼上这位网友良好的祝愿，高估了本人水平，惭愧！惭愧！！

原准备，另外发两张高仿真的苏二七飞机航模图纸，鼓励网友们在做琴之余，利用边角料做一架带虎纹的飞机，也是一种乐趣。没想到文件太大了，航模图纸始终发不上来，反而只发上来效果图，模型并非本人制作，特此声明。

谢谢关注！

zyw8000 · 发表于 2009-12-8 16:44:00

呵呵！看到楼主“zqwcpzy”朋友自制提琴的勤奋，偶想到一句话：“有志者事竟成”！此言用在楼主身上，感觉恰如其分。偶真心佩服楼主的精神！

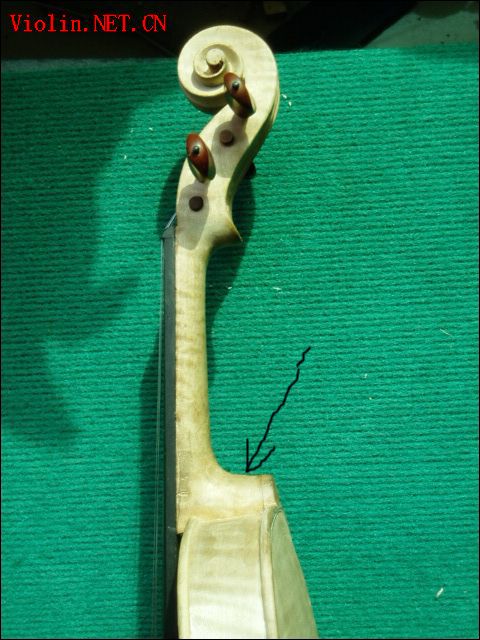

另外，偶看了楼主展示的这张图，如果不是角度关系或视觉有误，感觉琴颈根部与肩钮相连处，是否稍觉厚了一些（图中箭头所指处）。若真厚，当左手翻到高把位时，拇指心正好按在此处。此处稍厚是否有碍其他手指接近该按之音？呵呵！只是疑问，并非肯定。如若说错，切勿上心！

2009-12/2009128164638381.jpg

[em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03]

[此贴子已经被作者于2009-12-8 16:47:05编辑过]

zqwcpzy · 发表于 2009-12-8 21:36:00

以下是引用zyw8000在2009-12-8 16:44:00的发言：
另外，偶看了楼主展示的这张图，如果不是角度关系或视觉有误，感觉琴颈根部与肩钮相连处，是否稍觉厚了一些（图中箭头所指处）。若真厚，当左手翻到高把位时，拇指心正好按在此处。此处稍厚是否有碍其他手指接近该按之音？呵呵！只是疑问，并非肯定。如若说错，切勿上心！

[em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03]

真是行家，完全正确，该处的确留有修正余量，并非视角误差，感谢您认真仔细观察。在做琴头时，曾对照几种资料对比，琴颈根部的数据不相同，我取其最大的，准备在上漆前连同重新嵌线挖音槽一起修整。

另外，我有意把旋首挖得很深，一方面觉得这样线条显得生动，另一方面是为减轻一点重量，琴头每减轻一克，对支点会减少约59克厘米的力矩，毕竟脖子是肉长的。嘿嘿！

uranus · 发表于 2009-12-8 22:02:00

建议LZ去"中音"提琴制作系进修一年,我敢断言你一定会成为一名优秀的制琴大师的.

zyw8000 · 发表于 2009-12-9 11:22:00

以下是引用zqwcpzy在2009-12-8 21:36:00的发言：
另外，我有意把旋首挖得很深，一方面觉得这样线条显得生动，另一方面是为减轻一点重量，琴头每减轻一克，对支点会减少约59克厘米的力矩，毕竟脖子是肉长的。嘿嘿！

您这个“琴头螺旋挖深”的设想和制作，使琴头的线条更突出，立体感更强，整个形体更生动，非常好看的！而且，螺旋挖深，制作更难。盛赞之！

[em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01][em01]

zyw8000 · 发表于 2009-12-9 11:31:00

另外再提个不一定正确的建议：您的这个琴头螺旋线被挖去的旋尖角（箭头指处），是否可以再往上进一点点，即尖角再往上深一点儿。可能看上去会更有精神！

也许已经很深了，照片太小，看得不真切！偶瞎说说，供参考哦！呵呵！

2009-12/2009129113213105.jpg

[em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03][em03]

[此贴子已经被作者于2009-12-9 11:32:46编辑过]

lux1261 · 发表于 2009-12-9 23:21:00

厉害超强佩服

zqwcpzy · 发表于 2009-12-12 23:08:00

制作工具

以前曾在市场上买过几把木工工具，试用时，韧口软的卷刃，硬的掉快，不好用。

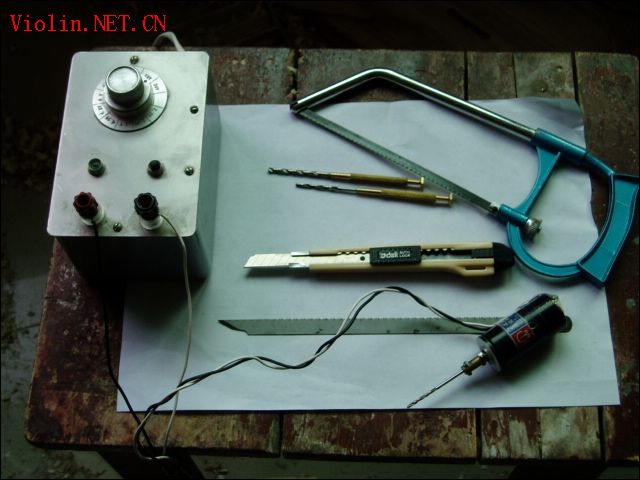

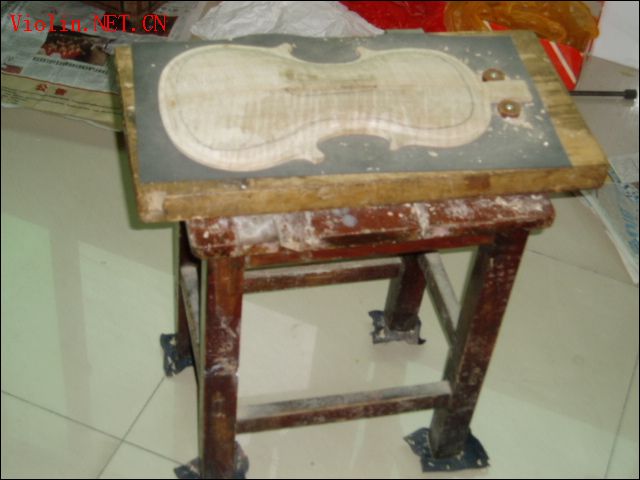

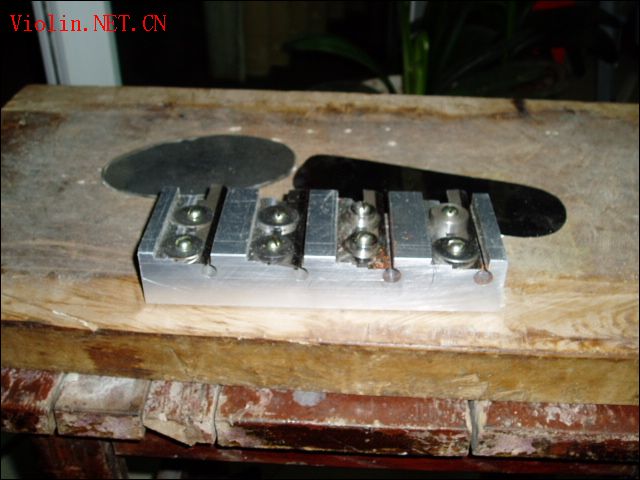

我做琴的工具和夹具都是自制的。退休前，在工作空闲时，利用手头旧工具、废零件、边角料匆匆忙忙赶制，很简陋：工作台是张破凳子和切菜板，刀把也是用擀面棒、锉刀把、和起子柄对付。比起专业的正规军来，咱只能算儿童团，让大家见笑了。其实自制工具并不难，倒是制琴的一种乐趣。工具不在其华贵，顺手则灵；不在其复杂，能用就行。解决同一问题有许多种方法，其中最好的方法往往是最简单的。

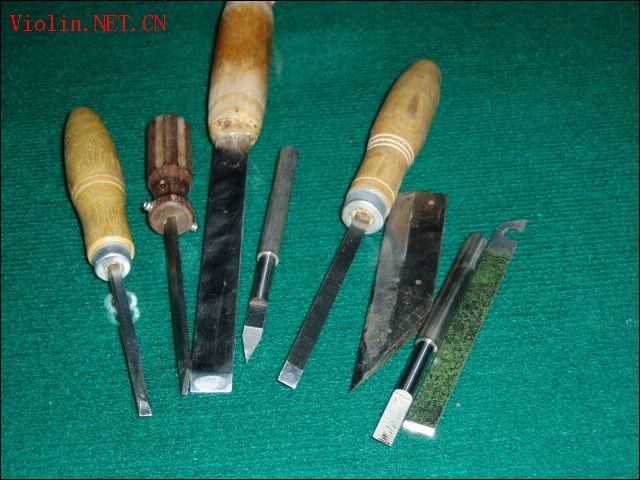

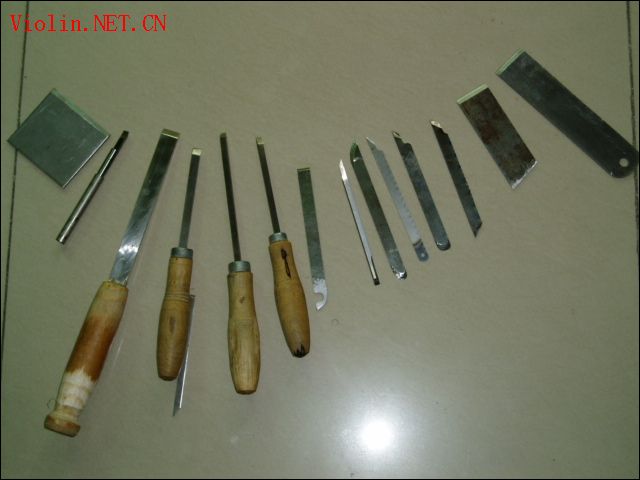

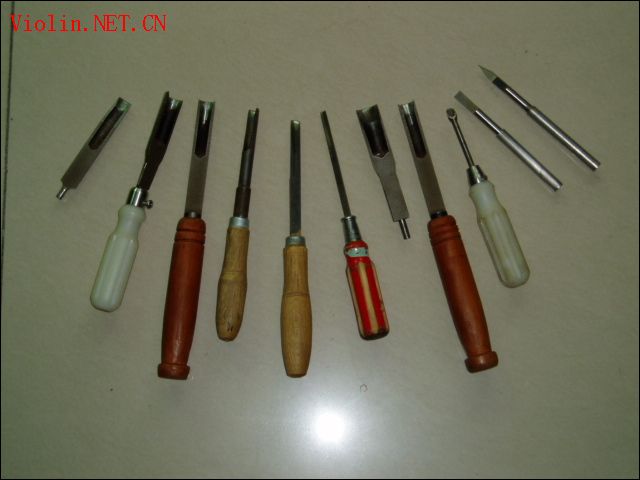

做直刃刀具使用的材料是车床用的高速钢切刀，买合适的宽度和厚度，可以改制成质量非常好的工具。

平口凿直接在砂轮外圆面上刃磨出刃口。

小的半圆口凿是在砂轮楞面上开槽磨出圆弧槽，再根据圆弧槽磨出外圆弧。

大的半圆口凿，刃口是用T8A的材料车成圆筒状，边缘倒成20度角,淬火后沿中心线，线切割成两半，用油石刃磨刀口。

用工具钢锯条刃磨成刀具也好用，制成的刀具只要刃口角度合适，使用起来真有削木如泥的感觉。

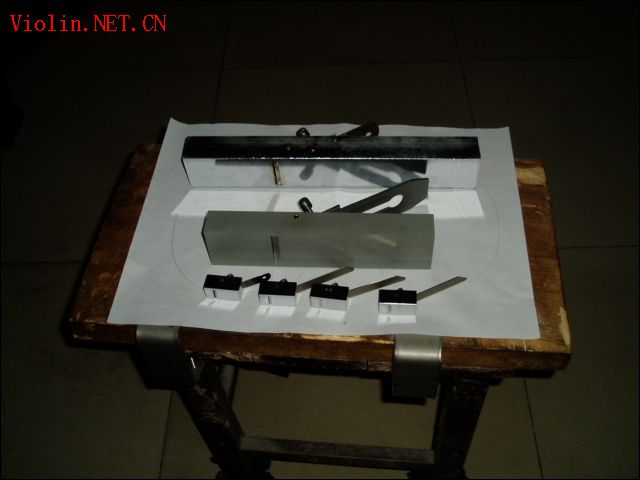

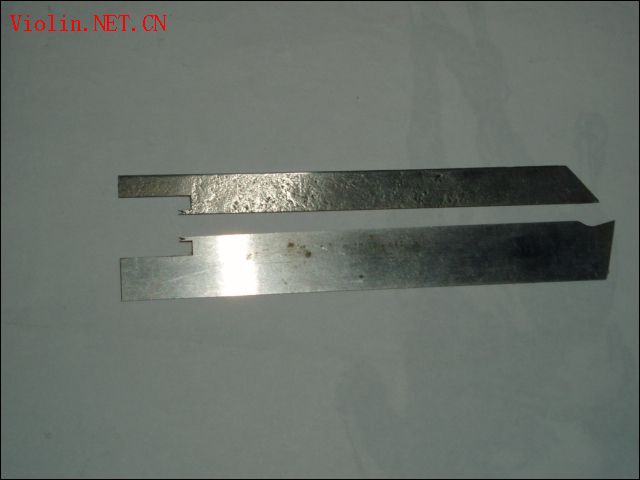

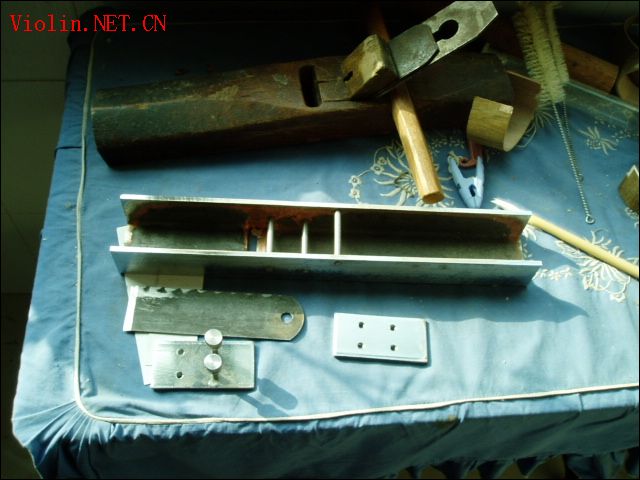

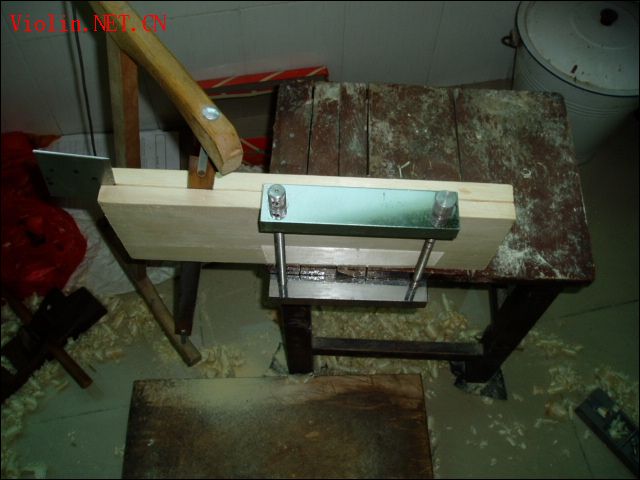

长刨刨身是我利用一段槽钢,磨平底面,开一刨刃方形孔,以此算好角度,打孔，安装三个销钉作为固定刨刀、压板之用。使用时，靠销钉做支撑点，用压板上的螺钉紧固刨刀。刀刃是锋钢锯条，结构虽然简单，但使用起来平稳，柔和，非常好用，用于面、背板拼缝工序。

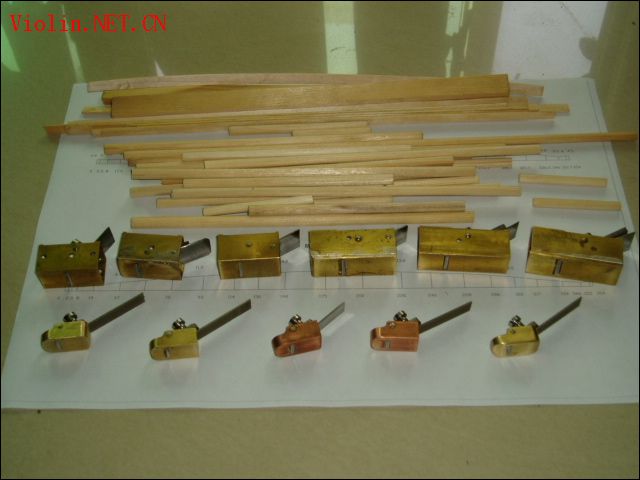

自制小铜刨，原理和长刨相同，制作过程很简单，可以用铜棒铣方，挖空做成你喜欢的形状，方铜管也可以做。刨刃我采用的是高速钢车刀线切割成片状。那些方头方脑小铜刨是还没有用砂轮打磨出圆弧。做小铜刨需要借助铣床和砂轮。

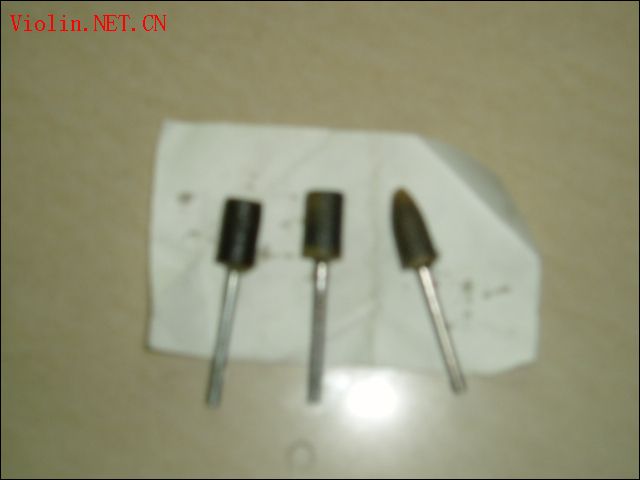

刃磨工具是个带芯轴的小砂轮，有各种大小不同的形状和规格，芯轴4-5mm,芯轴夹在手电钻上高速旋转，沾机油刃磨圆弧刀的内侧，既方便效果又好。砂轮原来是白色的，磨刃后未经清洗，所以拍照出来是黑的。五金店有售，价格:0.5---1元一只，挑选时要注意，金属把与砂轮不得偏斜和偏心。

熬胶的家什，实际上是在暖水瓶（最好利用8磅的）塞上打孔，安装那种带塞的试管（比对管），参考试管上面的刻度，配置水和鱼鳔胶的比例，待胶泡涨后，插入盛有沸水暖水瓶中，待胶溶液升温，融后就可以使用了，即可以控制胶液的浓度，又可以使胶液处于合适使用的保温状态，省事且环保，这是我极力向大家推荐的。

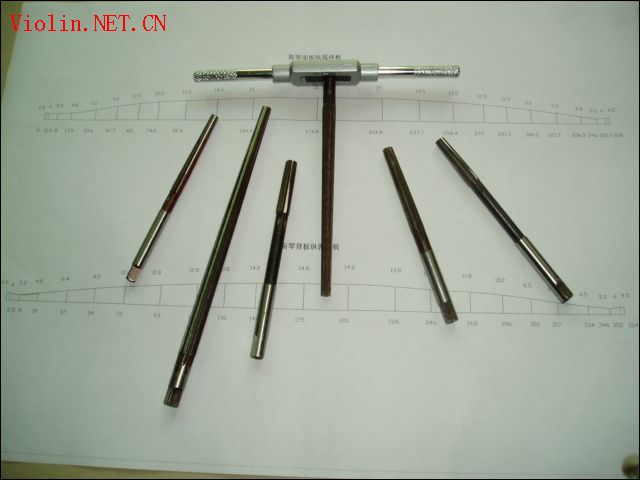

至于弦轴铰刀，可以用φ8的手工铰刀改制，顶在在外元磨床上搬好角度，几分钟就可以磨好，如果没有条件，也有人利用钻床夹持φ8的钻头，用油石打磨。

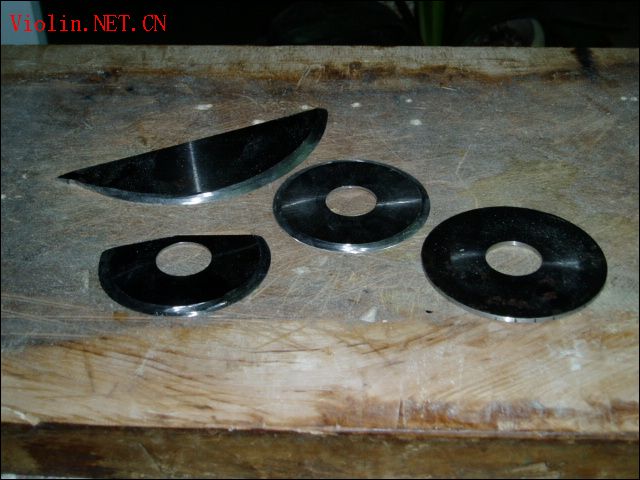

刮刀：是常用的工具，我是使用锋钢锯片刀根据需要将端口磨成圆弧形，刀口几乎是90度不开刃但决不能在刃口倒角，顺木纹纹向刮出的琴版表面很光滑，刮刀也可以使用废旧圆盘铣刀在砂轮磨去齿。

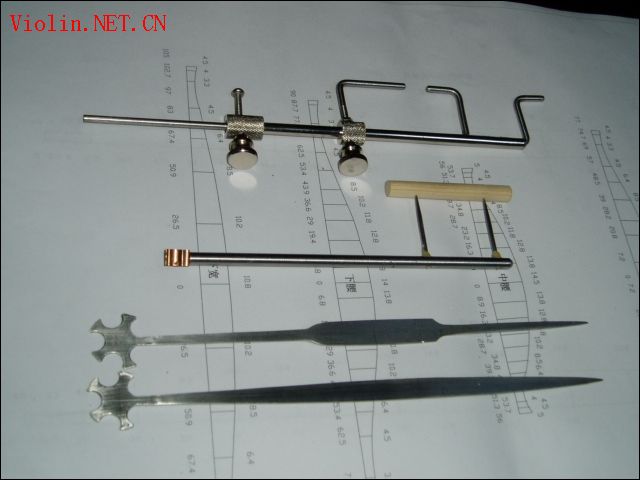

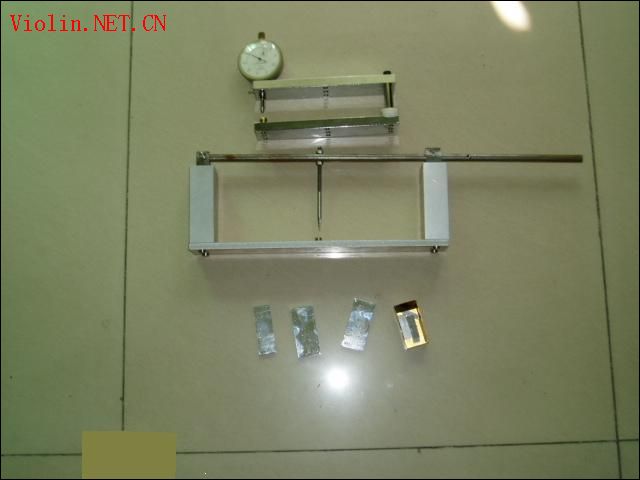

测厚度仪；可以用钢板或木块和固定组成一个U字形，开口端打孔（两个木条的孔一定要同心），一孔塞上半球形的形的销子，另一孔固定百分表。这种U字形结构用途多，改装后，也可以用来划等高线，也可以做粘接低音量时的夹具。U字形结构一定要牢靠，有一定的厚度和宽度确保结构的强度和稳定性。音柱测量规：是用铜管或不锈钢管，内装不锈钢尺舌。增加的滑杆可以沿杆上下移动和转动；用途：在琴面板上直观反映出面板下方被测点与琴马的相对位置；利于调整，测出所需点的音柱长度；也可以借助卡尺测出面板的厚度，工作原理有点像卡规。长螺钉是定位基准，与探头在一个平面上。

另外，使用废旧的厚度合适的小型锉刀或什锦锉刀直接磨刃，半圆的开槽磨成圆口凿，平板锉磨成平口凿，效果也不错，毕竟工具钢要优于一般的普通钢材。
