[造琴日记] 林启明独立制作小提琴,VUC:3r691,制作过程。

  [复制链接]
发表于 2022-2-8 13:13:31 | 显示全部楼层
要特别注意别修过了,无法挽回
 楼主| 发表于 2022-2-8 21:27:15 | 显示全部楼层
tx_wendy 发表于 2022-2-8 09:25
您是做背板做了两年么光是看着这样的光线我都好想抚摸这块背板,您的图有一种接地气的乡土气,但 ...

请叫我工匠魂吧。
发表于 2022-2-10 17:39:40 | 显示全部楼层
请叫我工匠魂吧。——工匠魂!!

点评

版主可以改名了。只是鱼儿开溜了,上哪儿去找啊?  详情 回复 发表于 2022-2-11 07:40
版主可以改名了。只是鱼儿开溜了,上哪儿去找啊?  详情 回复 发表于 2022-2-11 07:38
发表于 2022-2-11 07:38:44 | 显示全部楼层
www 发表于 2022-2-10 17:39
请叫我工匠魂吧。——工匠魂!!

版主可以改名了。只是鱼儿开溜了,上哪儿去找啊?
 楼主| 发表于 2022-2-12 01:16:52 | 显示全部楼层
温度:19,湿度:78%

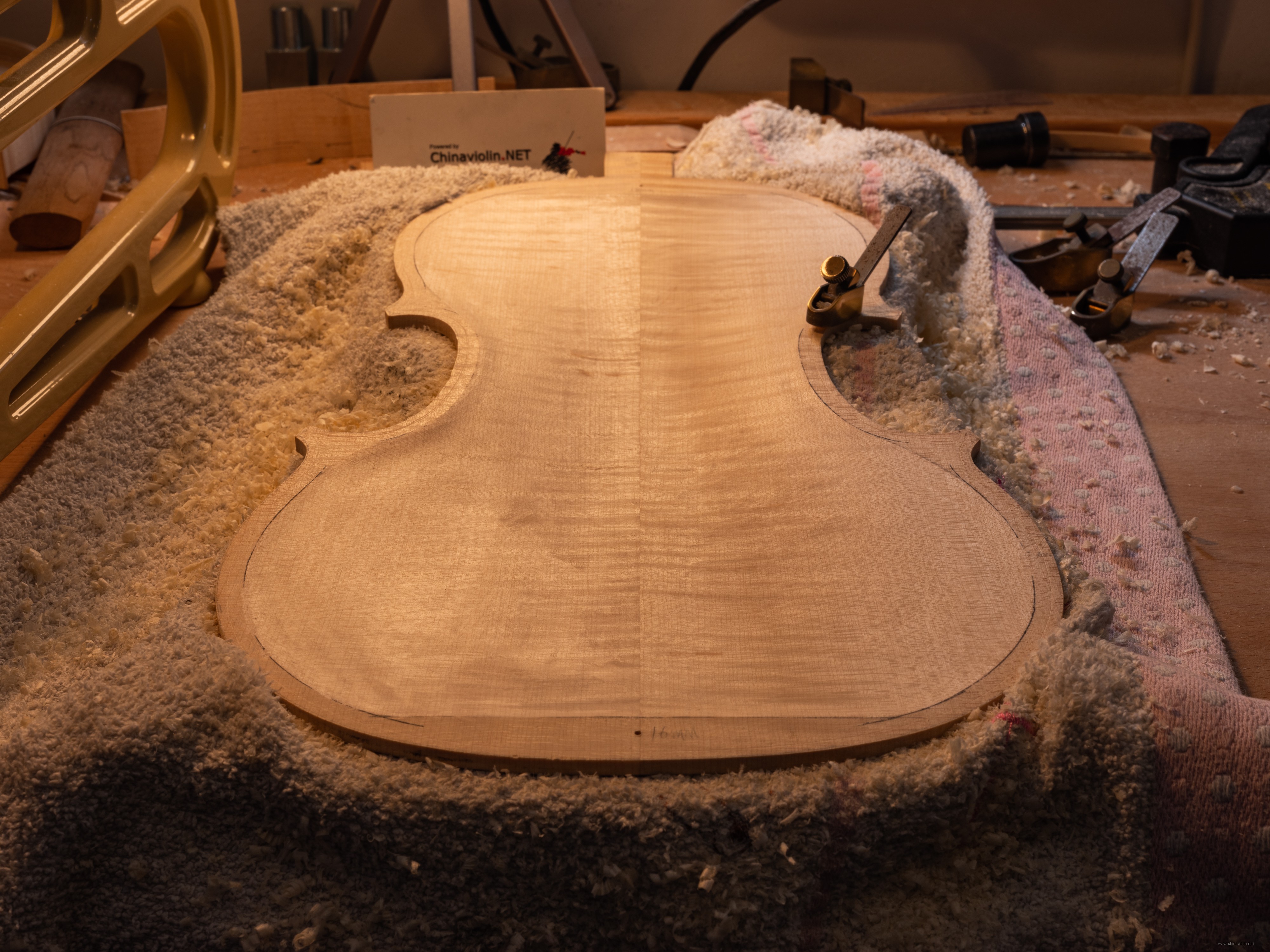

确定背板最终形状。

我并没有按资料中提到的通过画等高线的方法来确定最终弧度,而是通过视觉目测来定型,修改后放桌子上看几天,每天经过时都看一看,昏暗台灯下看、明媚阳光透过窗户看、心情好时看看、心情不好时看看……在不同条件下多看看总会发现内心有不同的反馈,我觉得这比机械地画等高线获取一个绝对平衡的弧度有趣多了,有趣很重要。

点评

版主的摄影水平不错,有拍专业广告大片的潜力。  详情 回复 发表于 2022-2-14 08:02
 楼主| 发表于 2022-2-14 00:10:27 | 显示全部楼层
温度:21,湿度:65%

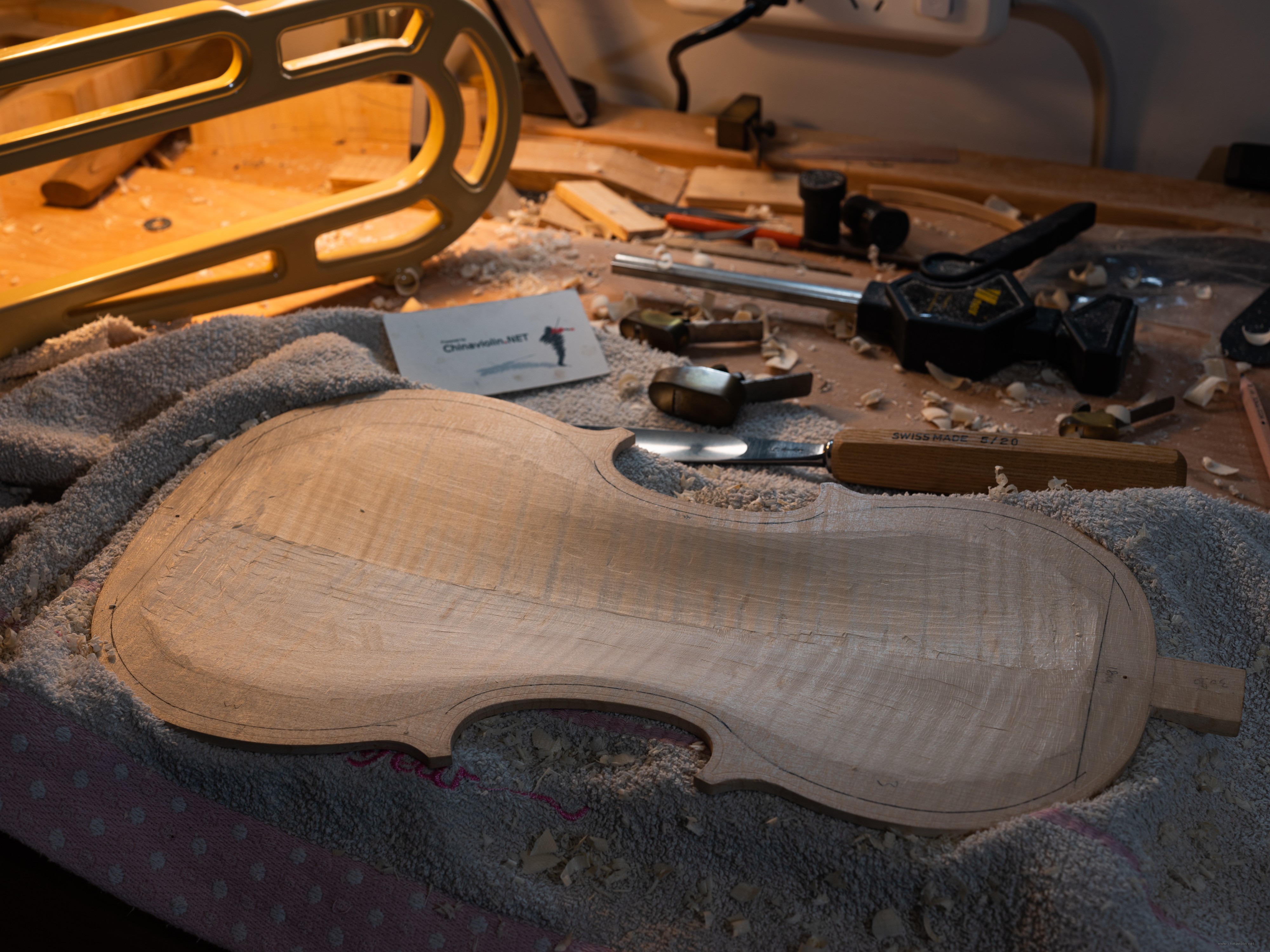

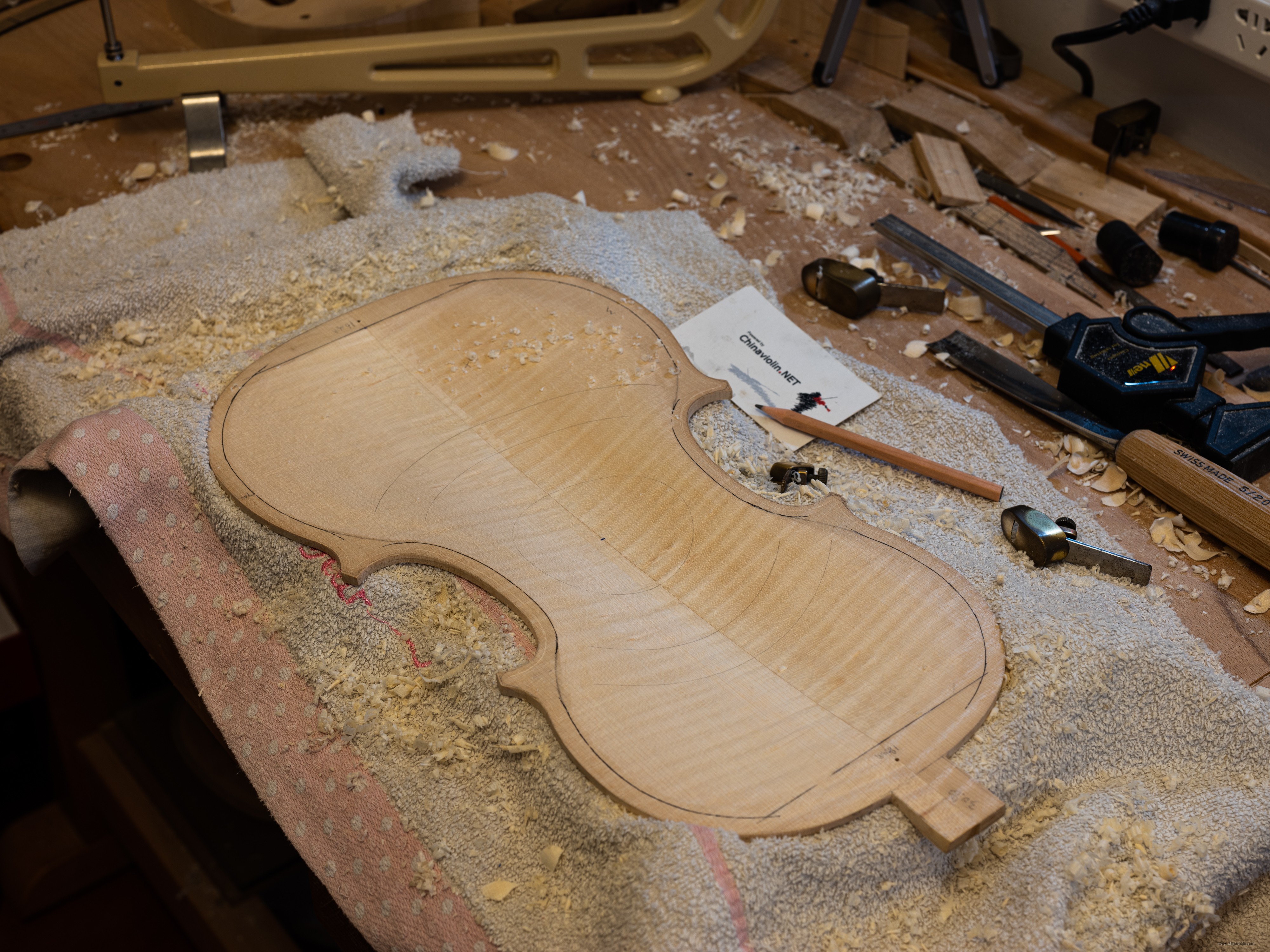

开挖背板背面前划线准备。底部我留16mm,顶部留18mm,其它地方留7mm,4个琴角脑补曲线。
可以看到黑线和黑线外面用划线针画的实线之间就是粘胶的区域。

发表于 2022-2-14 08:02:15 | 显示全部楼层
鱼儿 发表于 2022-2-12 01:16
温度:19,湿度:78%

版主的摄影水平不错,有拍专业广告大片的潜力。

点评

拍小提琴其实挺难的,主要是光线表达琴身上的各种弧度,我也正在摸索中。  详情 回复 发表于 2022-2-14 12:54
 楼主| 发表于 2022-2-14 12:54:32 | 显示全部楼层
太极神人 发表于 2022-2-14 08:02
版主的摄影水平不错,有拍专业广告大片的潜力。

拍小提琴其实挺难的,主要是光线表达琴身上的各种弧度,我也正在摸索中。
 楼主| 发表于 2022-2-14 23:16:32 | 显示全部楼层
温度:20,湿度:67%

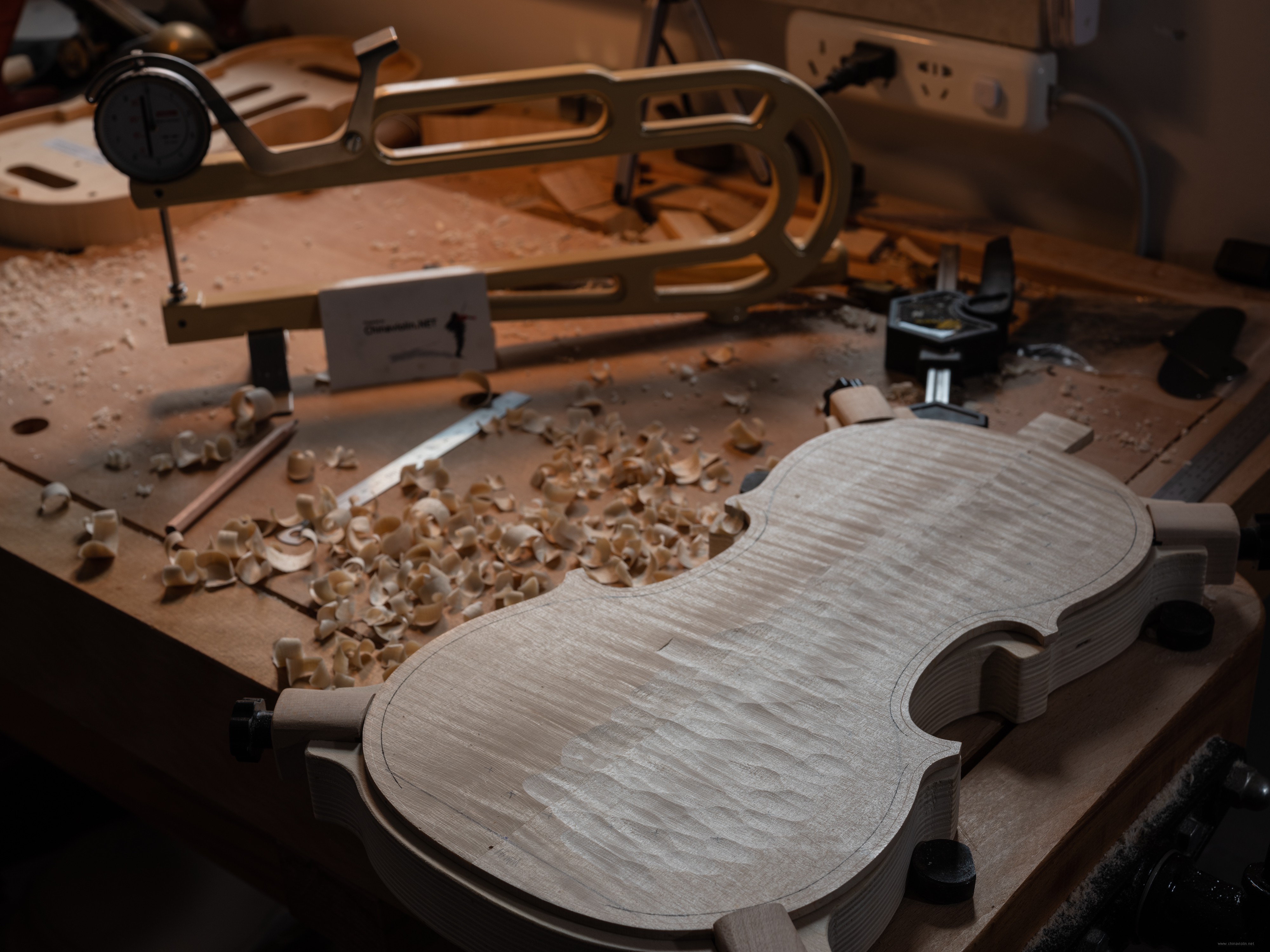

开始掏底,我用测厚仪打一圈6mm等高线(标X),目标:把高于6mm的全部掏掉,还不熟练,悠着点。

别学上面,琴底一定要垫布或软垫。

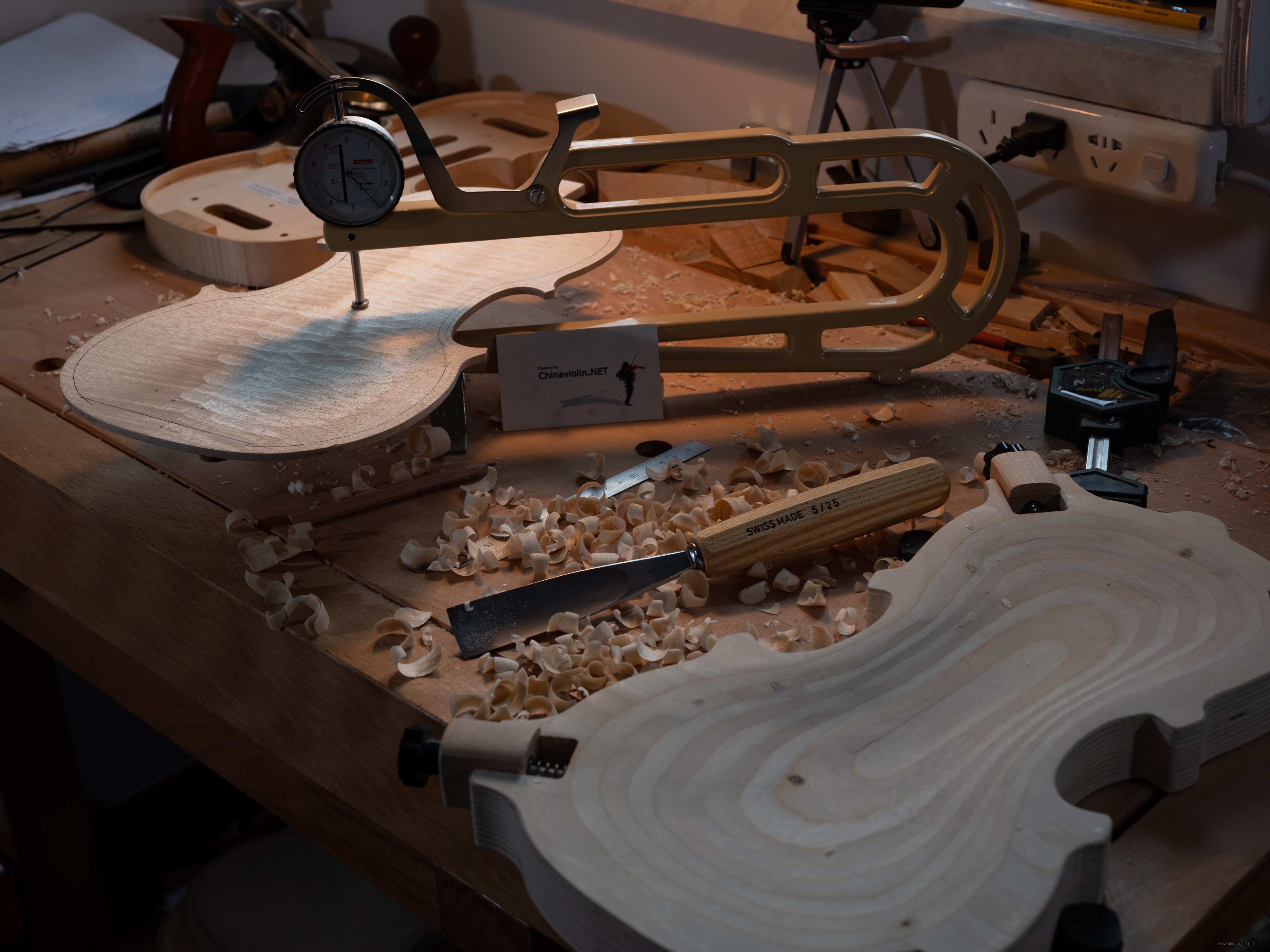

用侧厚仪掌握精确厚度。

标x圈外面是薄于6mm的区域,暂时不动它,里面则是要铲削成均匀厚度6mm的部位。这里也并没有按书里所教的电钻打孔法,我嫌那方法太机械又繁琐,比较喜欢这种靠手感摸着摸着就突然蜕变成功的感觉(不成功便成仁)。

 楼主| 发表于 2022-2-15 00:17:23 | 显示全部楼层
温度:19,湿度:66%

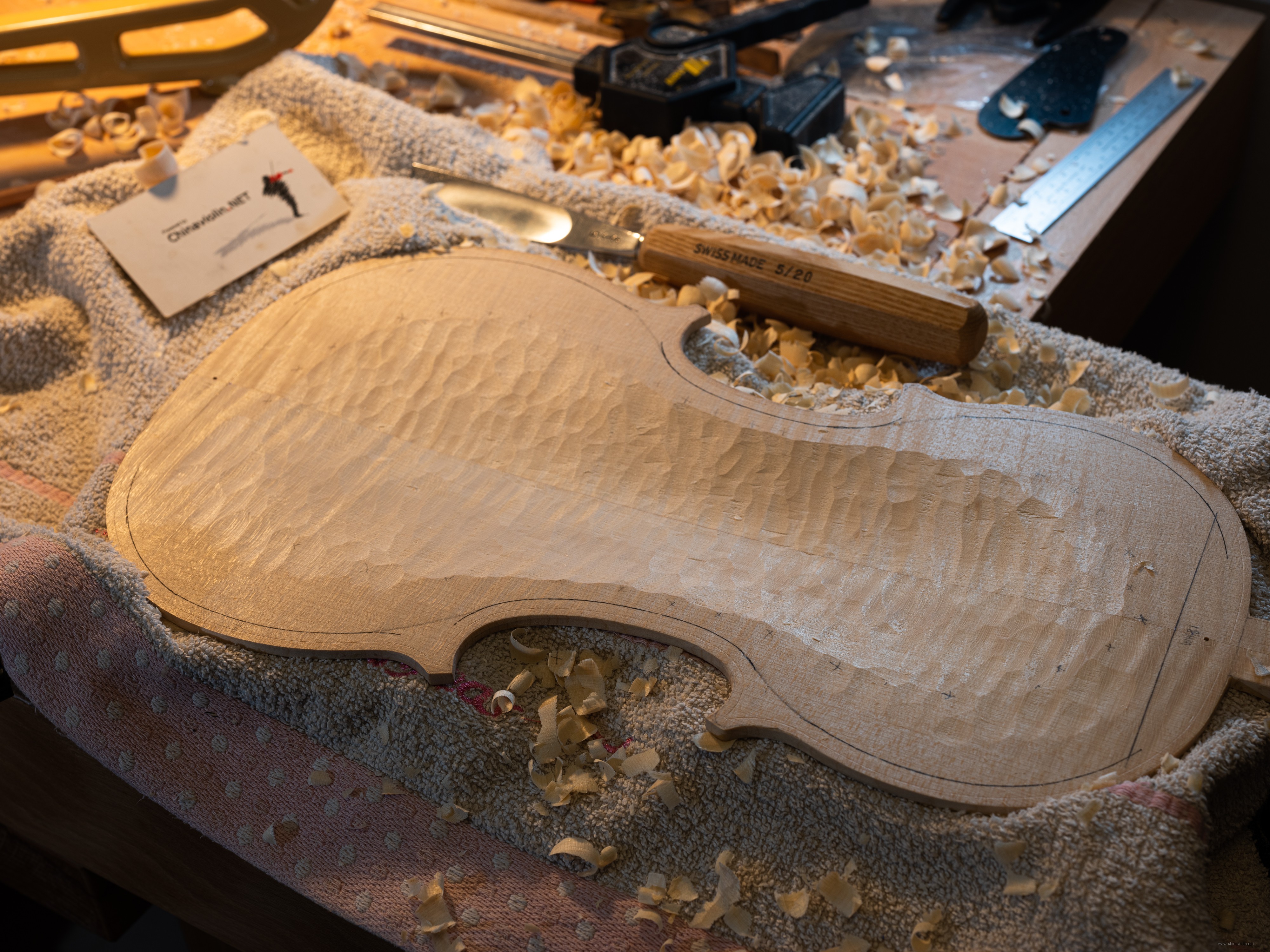

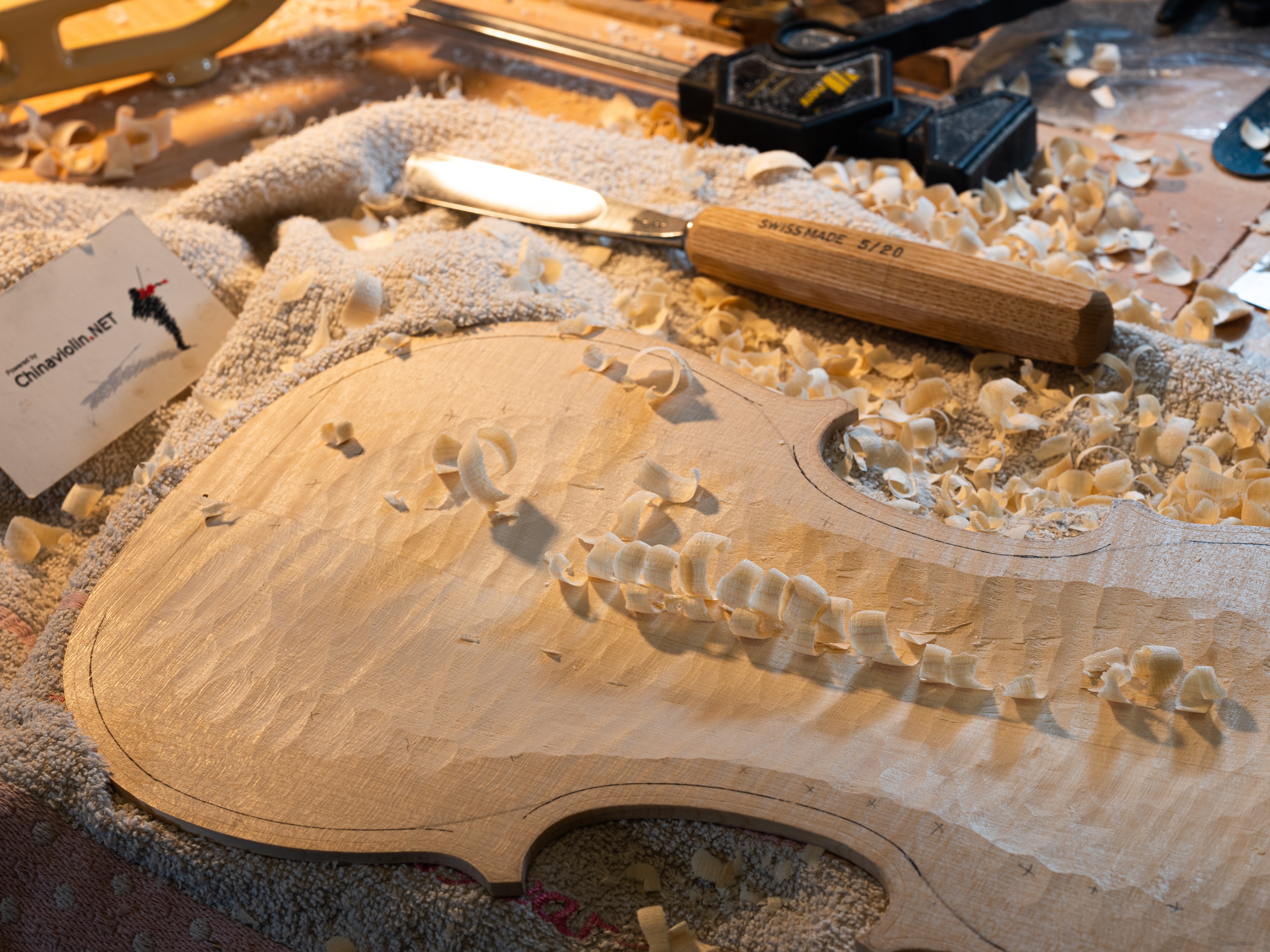

当中部挖到一定深度时,会发现刀柄跟琴边打架,所以我会这样先铲一半,翻过来再从另一边铲断。

如此这般。

轻了许多。


 楼主| 发表于 2022-2-15 23:59:19 | 显示全部楼层
温度:19,湿度:68%

掏底进行中……

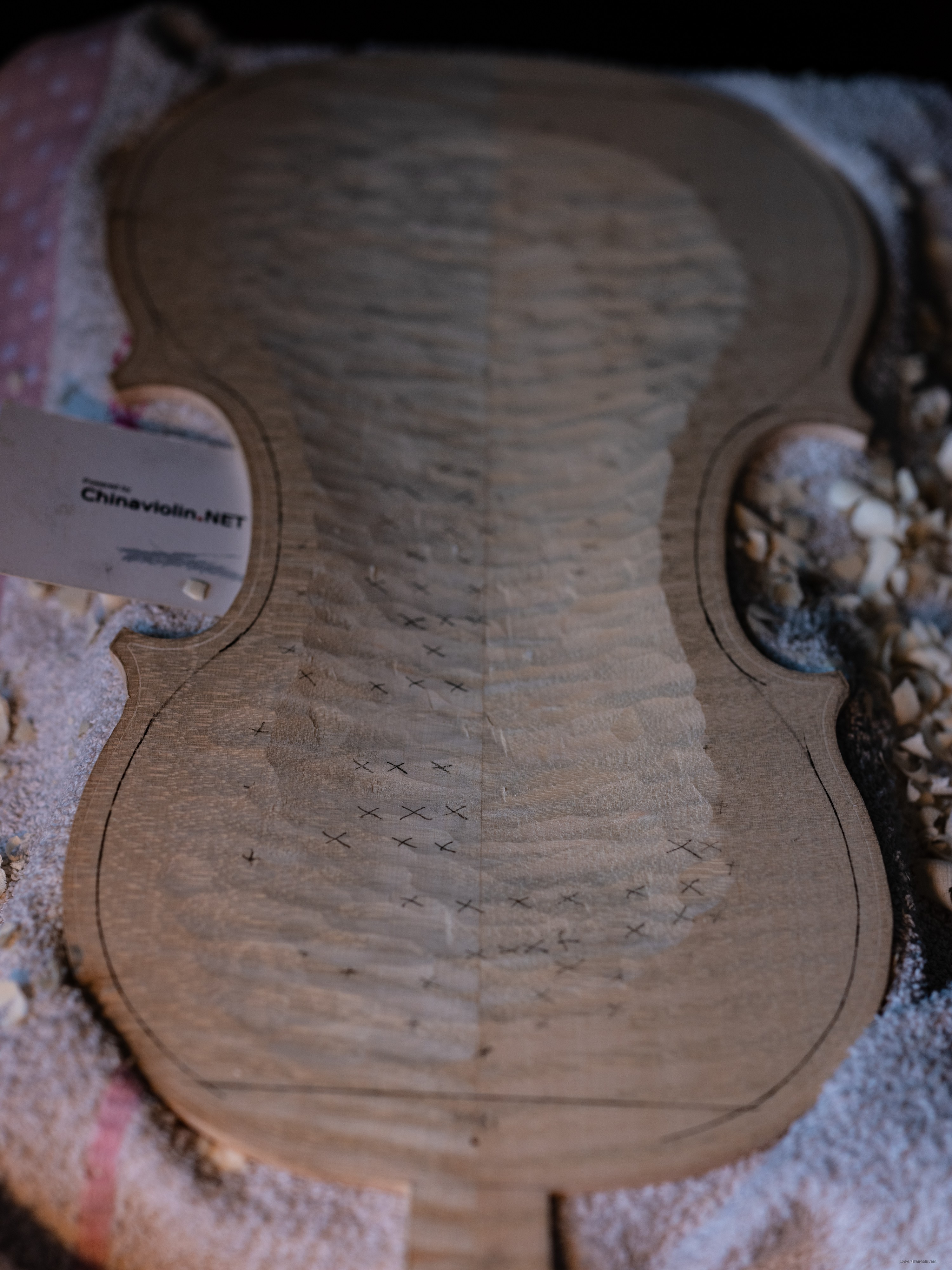

先打了6mm的标,凡是高于6mm的地方全部铲平到6mm(可以更大胆些)。

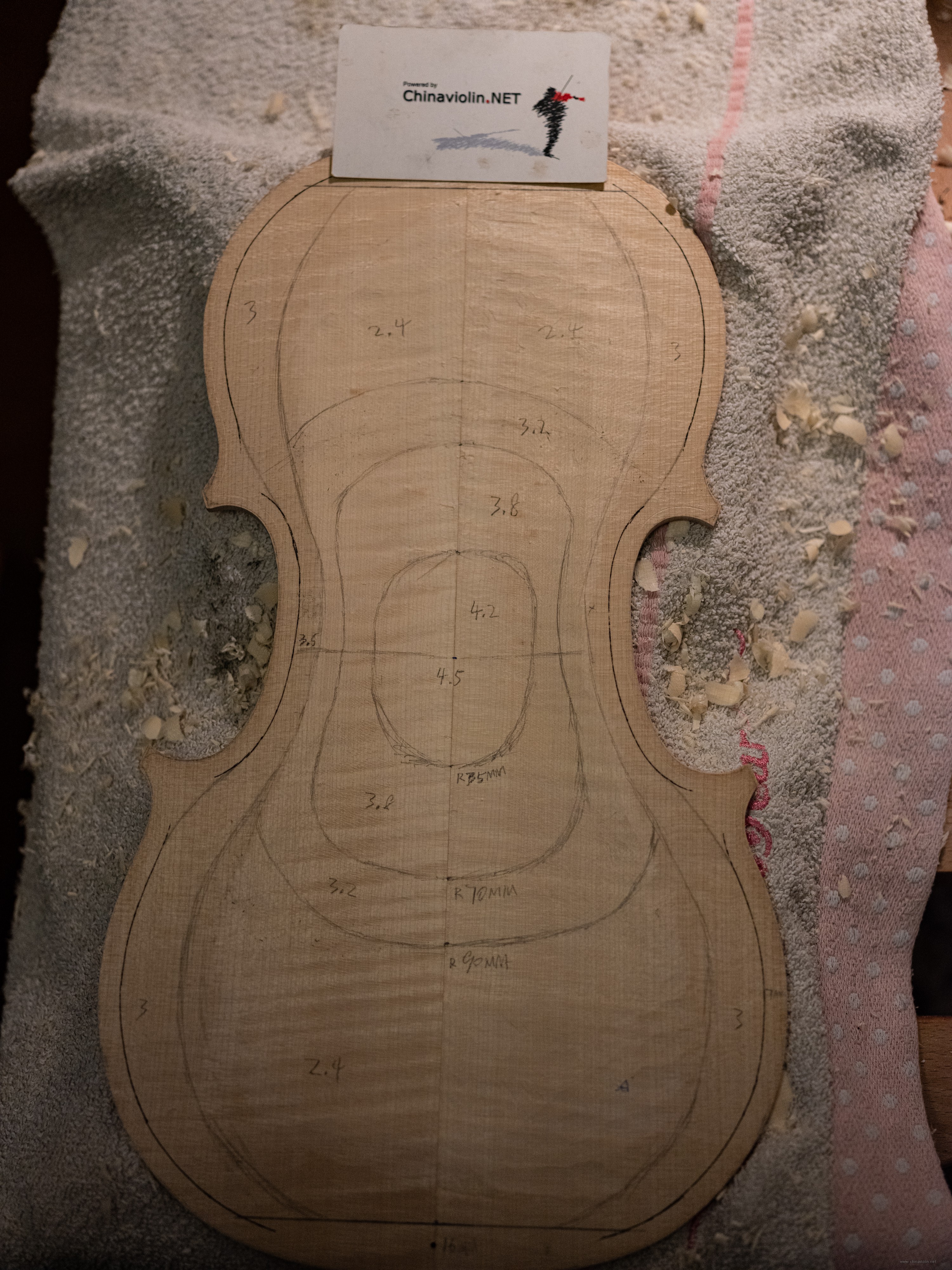

铲到平均6mm后,照资料画了一下等高图初步了解曲线走向。

用弧底拇指刨再整体降到5mm。
 楼主| 发表于 2022-2-16 21:20:05 | 显示全部楼层
温度:19,湿度:71%

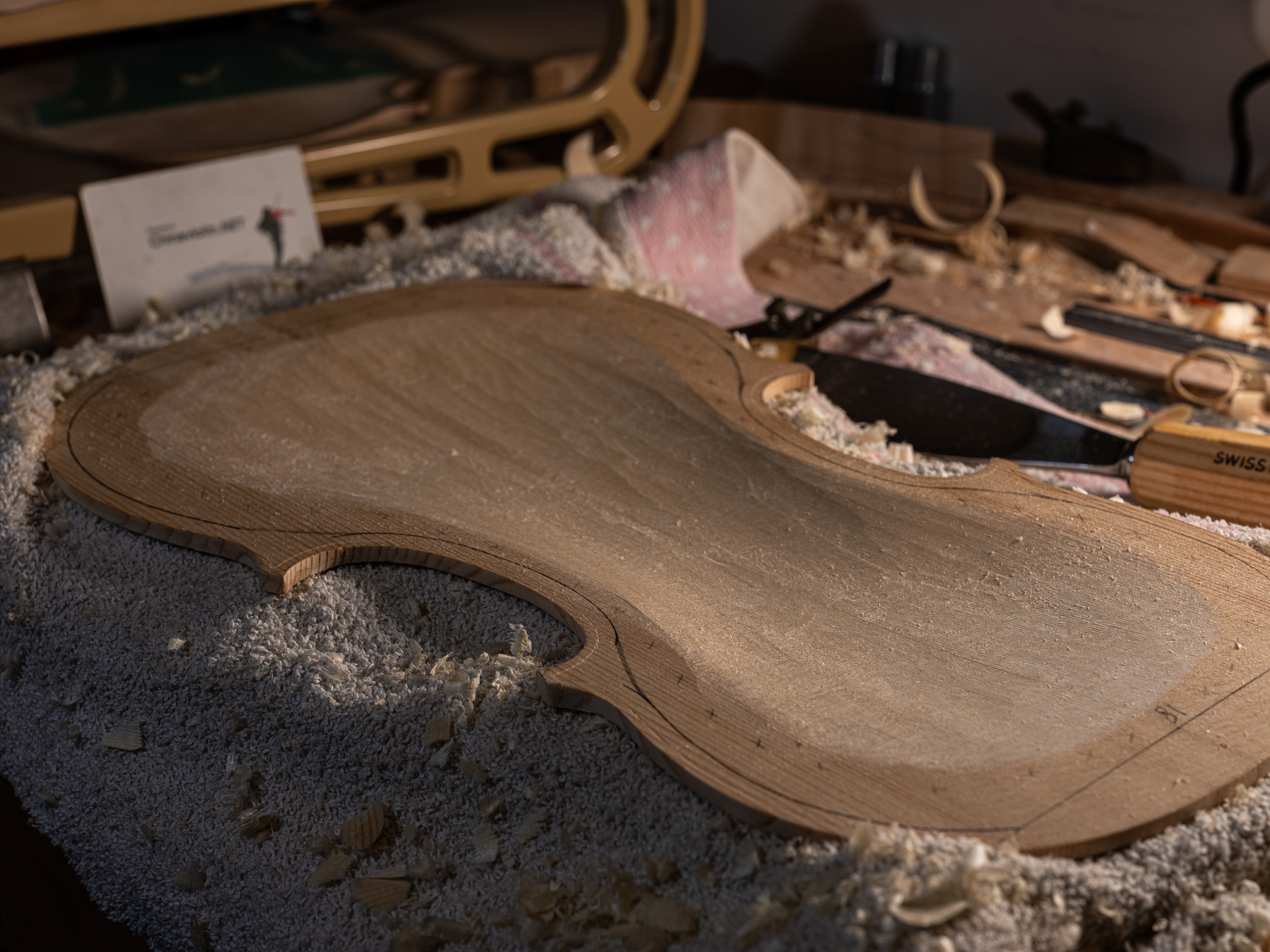

打到底了,后面开始整理所有弧度的关系。
 楼主| 发表于 2022-2-17 22:11:11 | 显示全部楼层
温度:20,湿度:60%

研磨正确的刮片其实是比砂纸效率更高的工具,反而会担心刮过头,通常刮之前我都要留至少3mm的余地。
 楼主| 发表于 2022-2-21 00:01:02 | 显示全部楼层
温度:18,湿度:69%

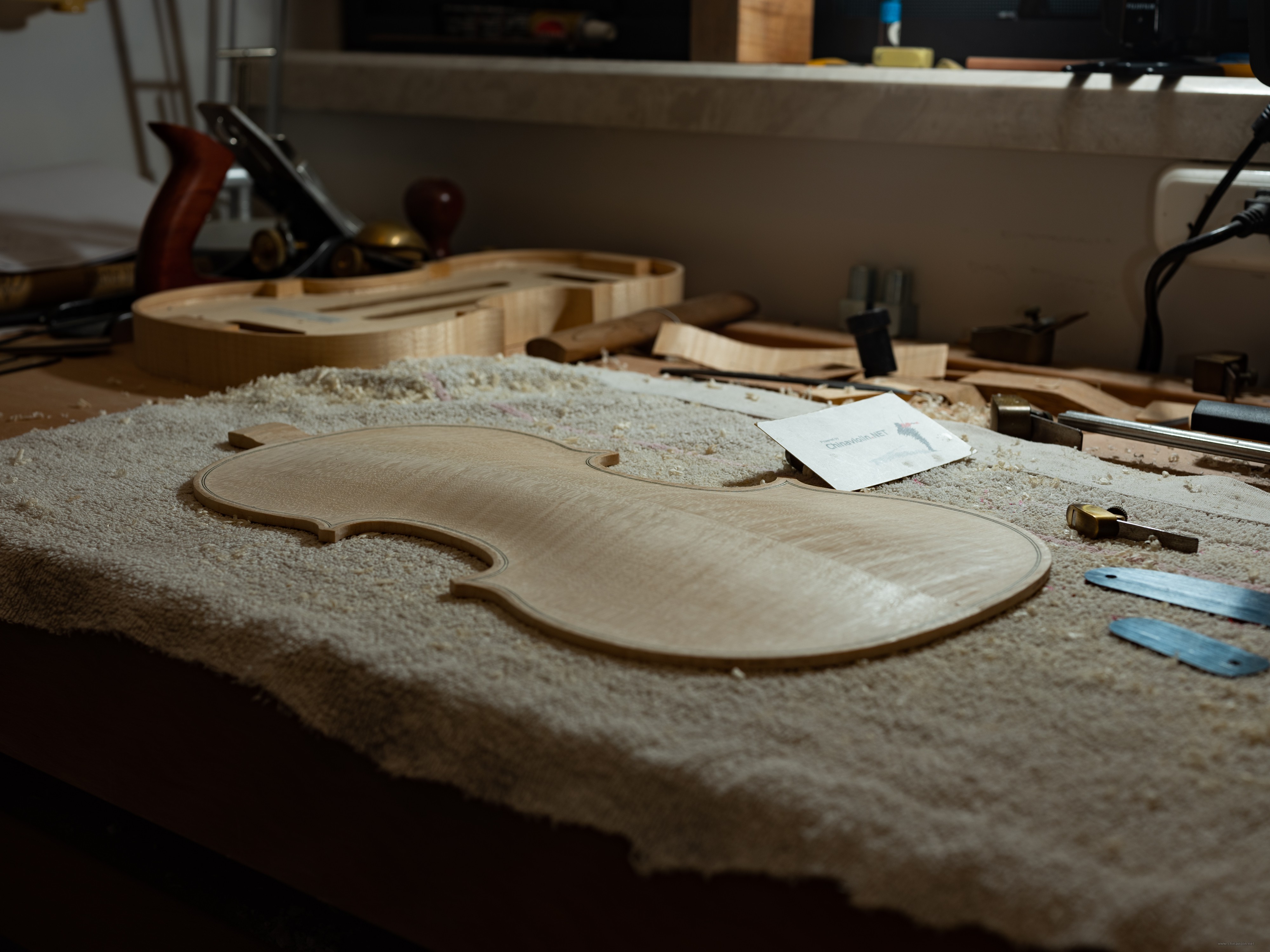

基本形状定下后,我都会留最后的平均厚度1mm给自己自由发挥,按自己喜欢的美感和直觉去探索,像这种牵一发而动全身的超级复杂声学系统,我不觉得完美复制书本那些数据会有答案,至少你不能保存你的木头跟别人的一样,即使一样你的木头拼接形式也不相同。

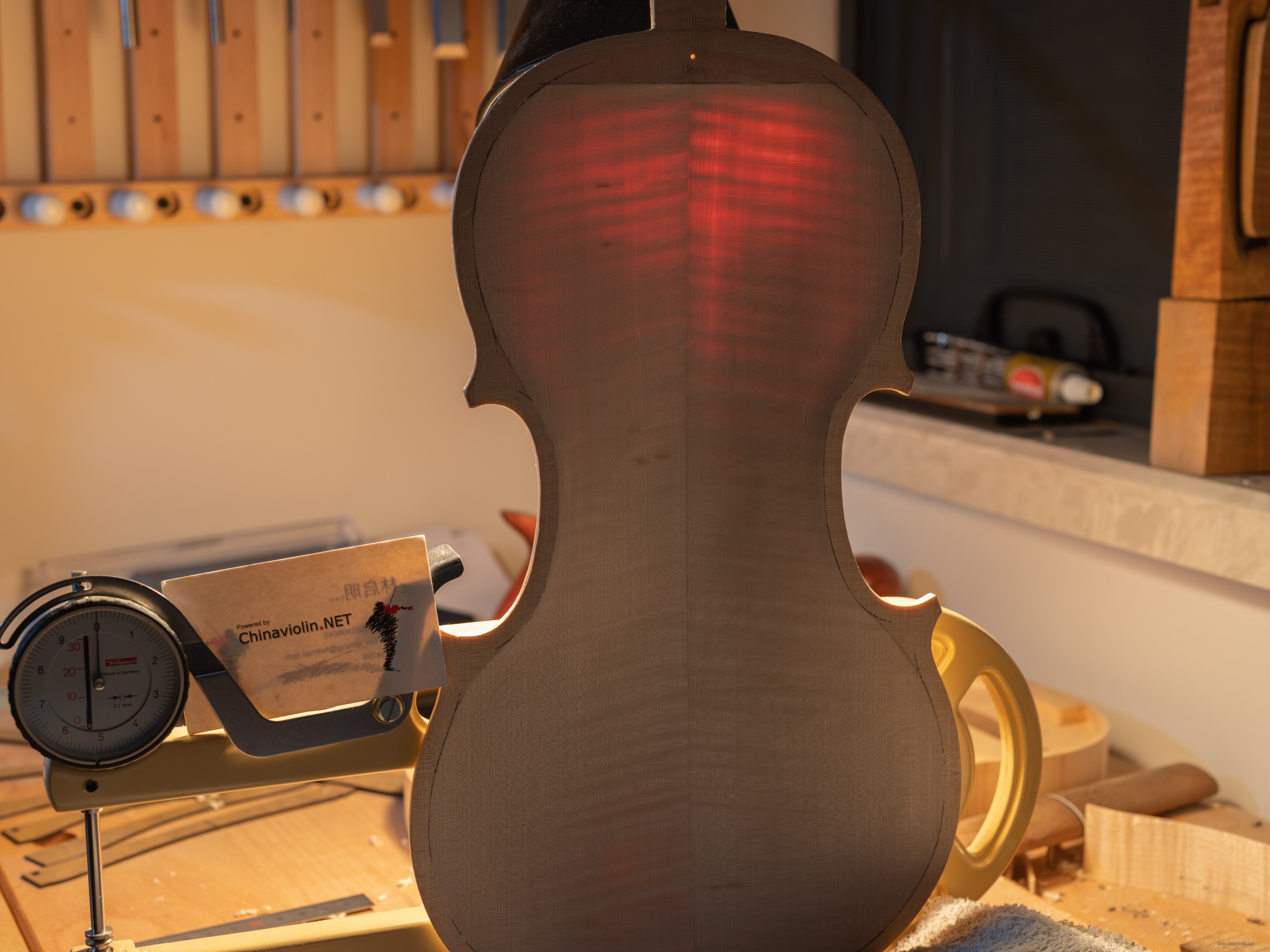

透光的部位是比较薄的,整个厚薄都是渐进式过度,这时候我更依赖自己的手去选择正确的答案。


ps: 凭直觉、靠美感去做琴,肯定错不了。

而音质这种东西更是没有一个标准,“一千个人眼中就有一千个哈姆雷特”,想要获得好音质,除了制琴师能有效控制琴的发音方向外,主要还要靠制琴师自己的审美和品味,我觉得后者更为重要,方法是可以参考学习到的技术手段,但学习的最终目的却只有自己知道,所以我会说用美感和直觉去做琴,虽然原始,但这也是我一直在走的道路。
发表于 2022-2-22 09:56:42 | 显示全部楼层
北京冬奥会闭幕式上,意大利小提琴家演奏的那把琴音质真好,估计无论是谁都会有这个感觉的。
 楼主| 发表于 2022-2-22 11:44:09 | 显示全部楼层
温度:17.5,湿度:62%

背板到一段落先放好。又转回面板了。

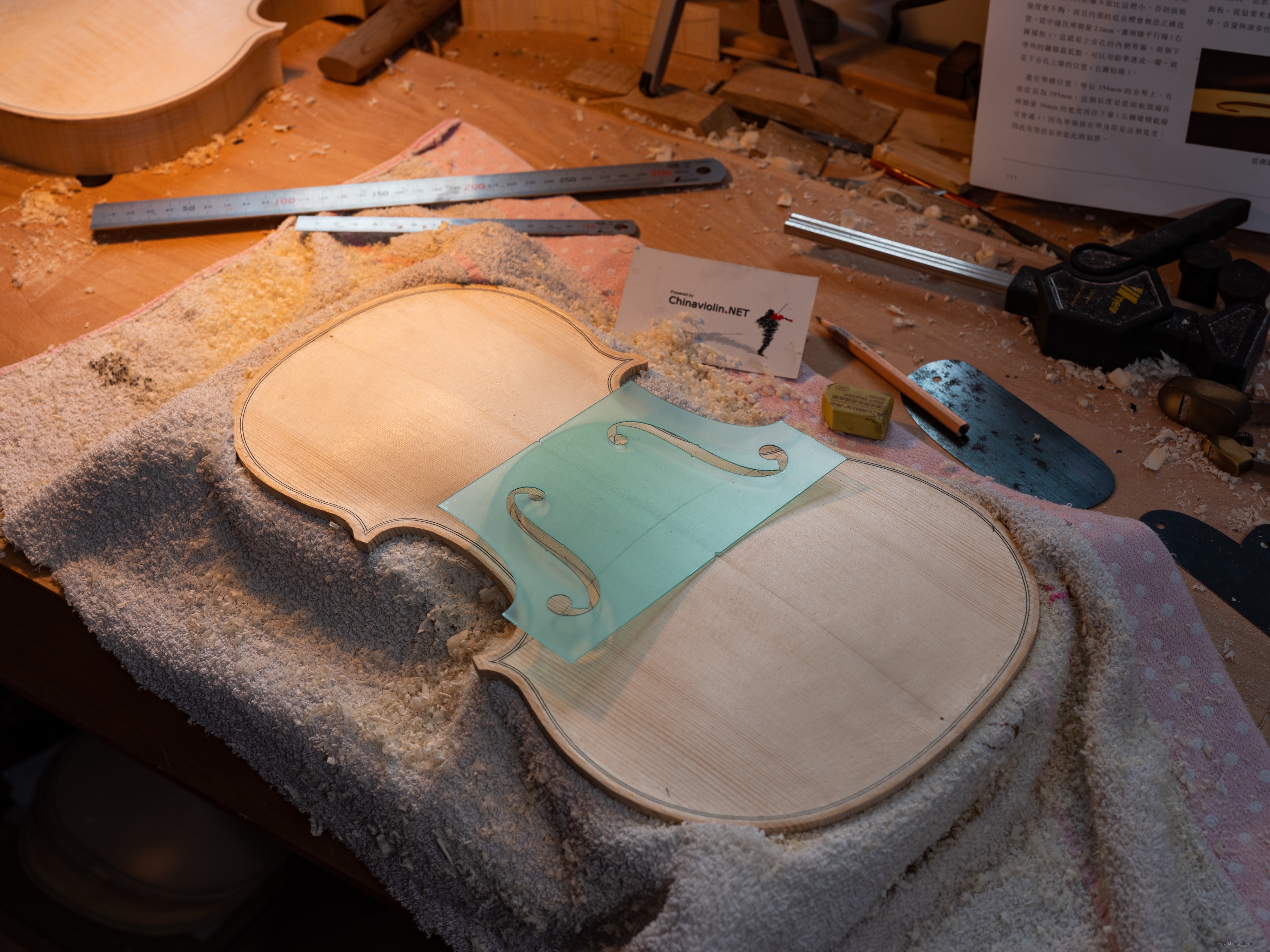

用现成的模板画f孔。

在中腰底部之间画一条辅助线,f孔下眼顶端跟线对齐。


 楼主| 发表于 2022-2-24 00:02:24 | 显示全部楼层
温度:17.5,湿度:68%

挖音孔沟槽,音孔沟槽的作用1是方便放进音柱,2是增加f孔开孔面积提高琴腔呼吸量。

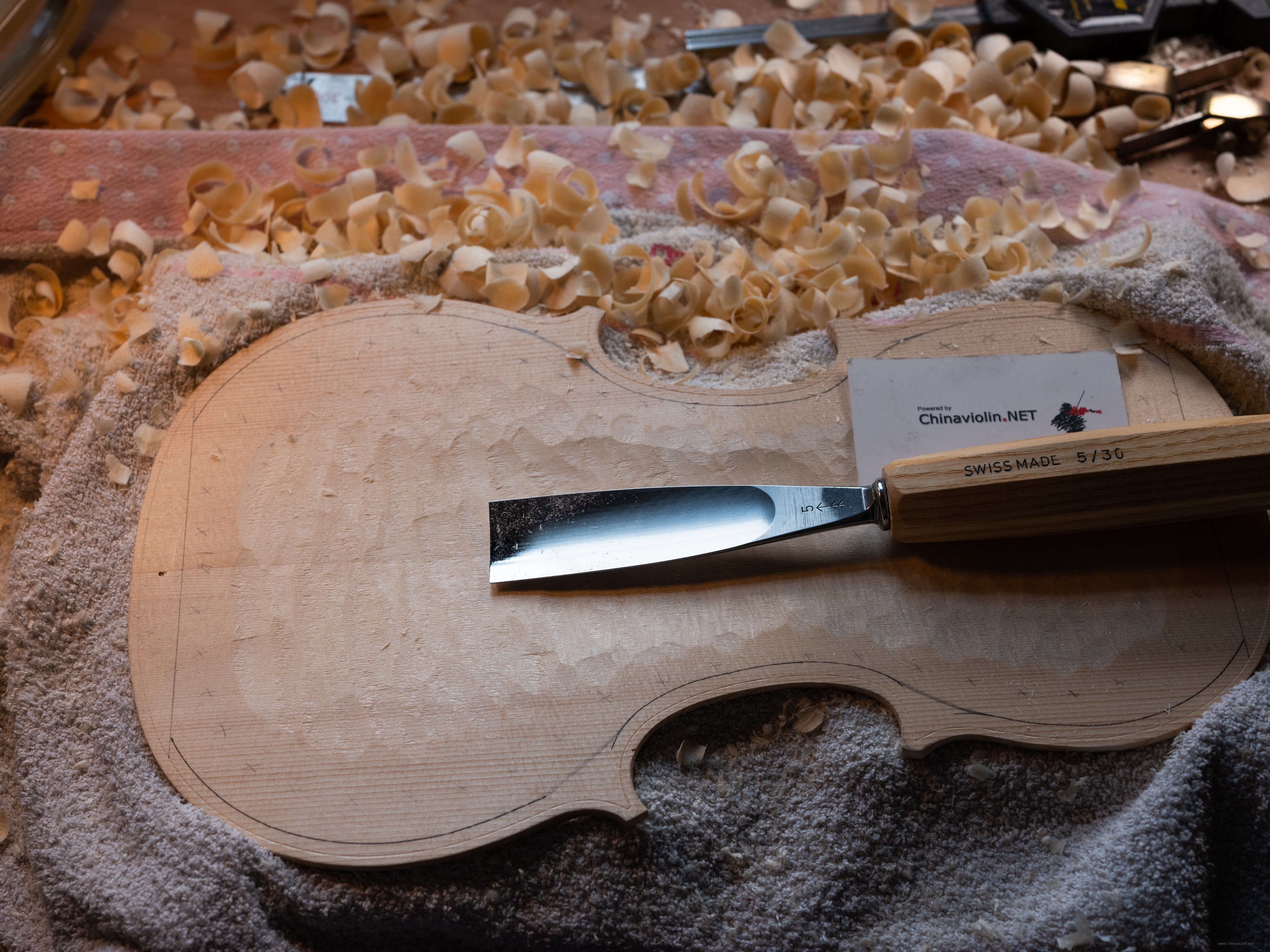

画线部位用铲子铲掉。

再用刮刀修正不自然的曲线融为一体。

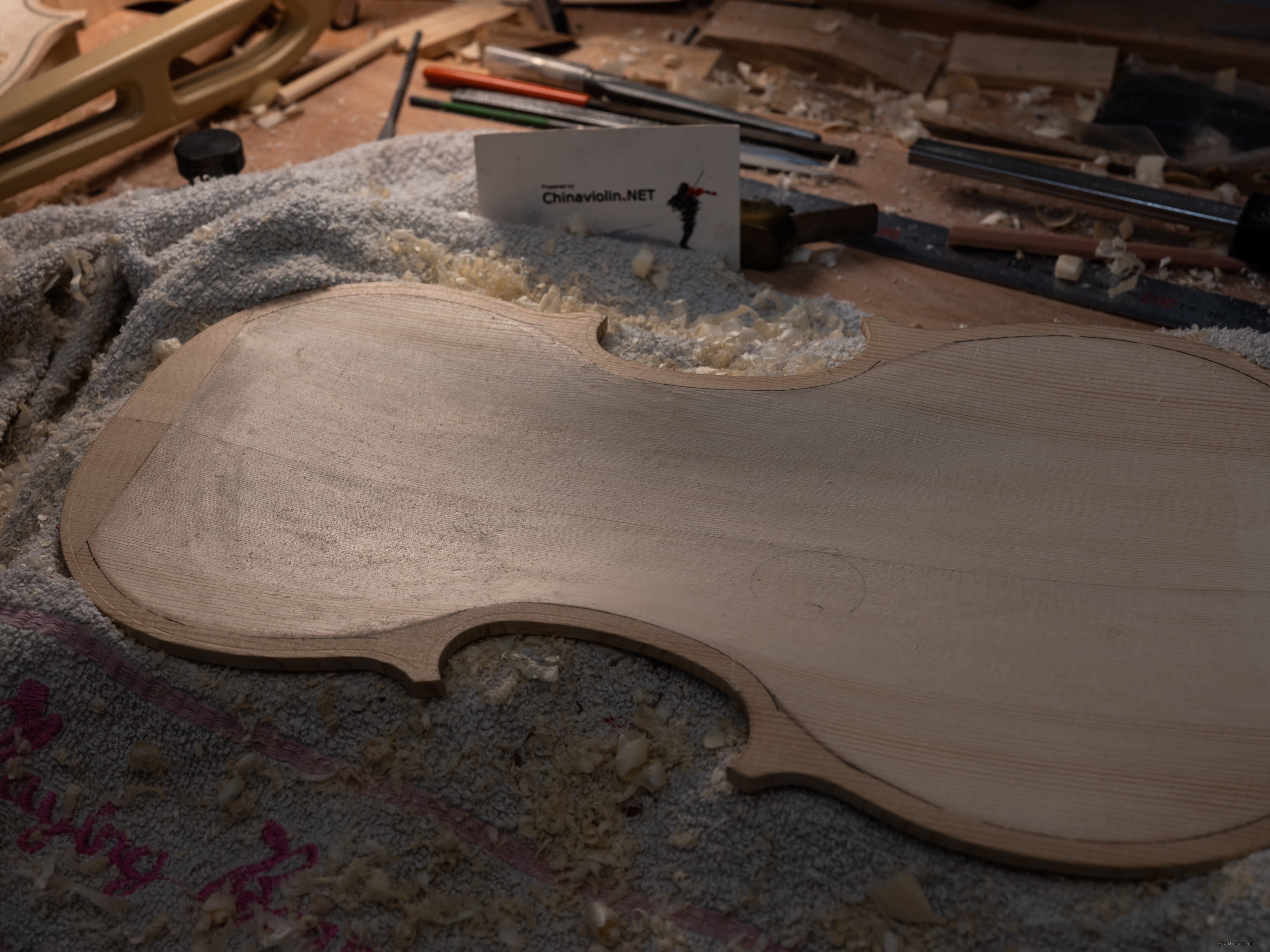

挖好后的样子。

ps:音孔沟槽的线条是很复杂部位,基本都凭想象力来施工,并没有具体的数据可供参考。
 楼主| 发表于 2022-2-24 13:08:35 | 显示全部楼层
温度:17,湿度:67%

开始挖面板背面。

跟前边背板一样的画线法。

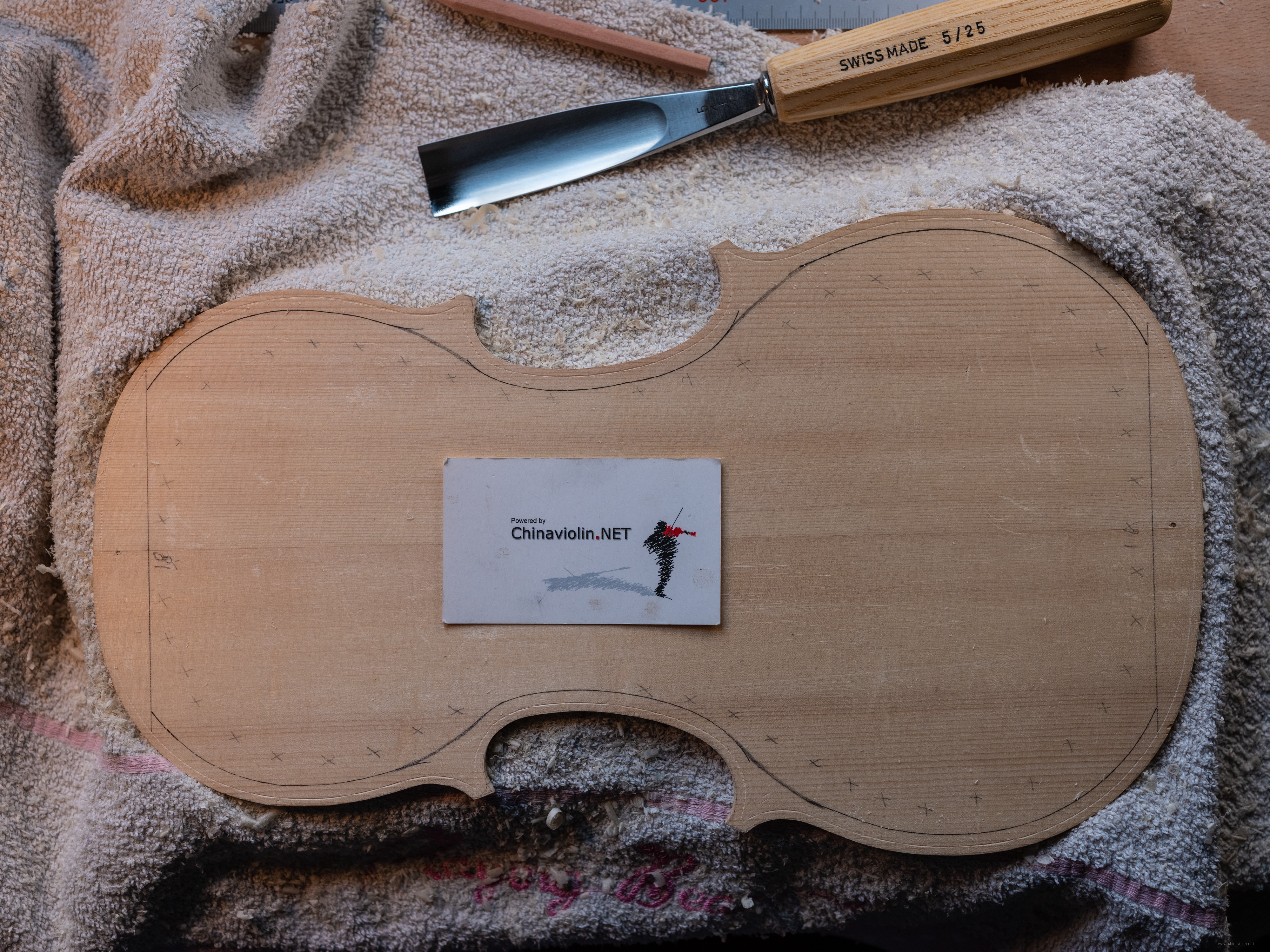

周围打一圈5mm等高线,线内挖到平均厚度5mm。
 楼主| 发表于 2022-2-25 00:25:23 | 显示全部楼层
温度:17,湿度:69%

基本弧度确认后下边就能开始制作f孔了。

ps:之所以要先做好基本弧度关系再做f孔,是因为f孔开孔时的垂直关系是跟弧度关联的,而不是音板的平面。

给大家推荐一篇关于F孔的讨论,供参考翻阅:【链接
F孔的曲线


 楼主| 发表于 2022-3-3 00:23:17 | 显示全部楼层
温度:22,湿度:74%

先精修面板厚度后再开f孔。

小经验:
刮片要从上坡刮到下坡或者平路上才能顺着木纹刮,从下坡往上坡刮的话就会变成逆纹了。特别是云杉这种软木,特别讲究方向。
